车用点火系统火花塞结构三维数模

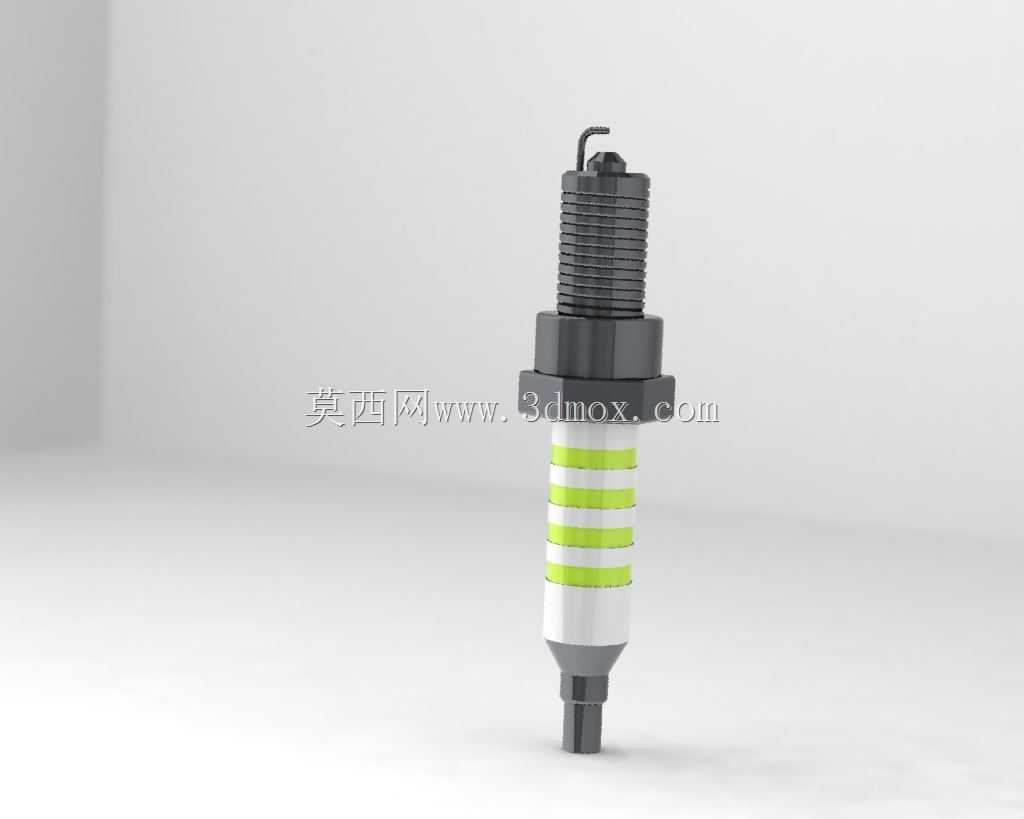

　　在往复式内燃机的点火系统中，火花塞是直接决定缸内燃烧起始时刻的核心执行部件，广泛适配于乘用车汽油机、小型通用动力汽油机、摩托车发动机等采用点燃式燃烧逻辑的动力设备，安装位置贯穿气缸盖的燃烧室安装孔，下端电极直接暴露在高温高压的燃烧室内，上端则与高压点火线束连接，承担着将高压脉冲电能转化为电极间电火花、点燃气缸内压缩油气混合气的核心功能。从实际工况适配角度出发，这款火花塞的建模过程完全围绕实装边界展开，首先是安装螺纹段的尺寸匹配，建模时严格遵循公制火花塞安装螺纹的通用标准，螺纹公称直径、螺距、有效旋合长度均对应量产车型常用的规格，螺纹段上方的六角拧装面尺寸匹配标准火花塞套筒的啮合尺寸，保证拆装工序中工具的适配性，

　　不会出现干涉打滑的问题。六角面下方设置的密封垫圈安装位，建模时预留了标准厚度的铜质密封垫圈压缩空间，安装后可填充火花塞与气缸盖安装孔之间的间隙，既保证燃烧室的气密性，避免高温高压燃气泄漏，也能起到一定的导热作用，将火花塞壳体的热量传递到气缸盖水套侧。绝缘体部分的造型设计充分考虑了爬电距离与绝缘性能要求，上部的绝缘瓷体高出壳体安装面足够高度，避免高压接线端与金属壳体之间出现高压爬电现象，瓷体表面的多道环形棱结构，一方面增加了表面的爬电路径长度，提升绝缘可靠性，另一方面也能在一定程度上增加结构强度，避免安装拧紧过程中瓷体受侧向力出现碎裂。下部伸入燃烧室的瓷体锥段，长度匹配燃烧室的安装深度要求，电极伸出长度经过校准，

　　既保证电极位置处于燃烧室的最优点火区域，让火焰核形成后能快速向整个燃烧室传播，提升燃烧效率，也避免电极过度伸入燃烧室受到高温燃气的过度冲刷，缩短使用寿命。中心电极与侧电极的结构建模还原了量产镍合金电极的典型结构，侧电极采用折弯搭接的结构，与中心电极之间预留了标准的点火间隙，建模时特意还原了电极端部的微小倒角，避免尖角位置在高压放电过程中出现过度电蚀，延长电极的使用寿命。瓷体中部的色环标识段，还原了量产产品的热值标识结构，不同的色环对应不同的热值等级，选型时可根据发动机的热负荷特性匹配对应热值的产品，避免出现火花塞过热导致的早燃、或者过冷导致的积碳跨连问题。从安装边界来看，整个模型的最大外径不超过气缸盖安装孔的最小避让直径，

　　伸入燃烧室的总长度严格控制在对应机型的活塞避让范围内，活塞运行到上止点时，不会与火花塞电极发生运动干涉，这一点在建模完成后特意做了运动仿真校核，确认全行程下的安全间隙满足设计要求。接线端的结构采用标准的卡扣式接线端子造型，可适配主流的高压点火线接头与独立点火线圈的输出端，接线端子的直径、卡扣槽位置均符合通用尺寸规范，不需要额外改装即可完成线束连接。整个建模过程中，各部分的配合公差都按照实际生产的装配要求设置，金属壳体与绝缘瓷体之间的压装过盈量、中心电极与瓷体之间的密封结构都做了细节还原，不是单纯的外观造型，而是可用于结构教学、装配模拟、点火系统布局校核的参数化数模，对于刚接触发动机零部件设计的工程师来说，可通过这个模型清晰理解火花塞各部分的功能逻辑与安装匹配要求，在做气缸盖布局设计时，也可直接调用这个数模做安装孔位的干涉检查，避免后期开模后出现安装空间不足、工具操作空间不够的问题。
