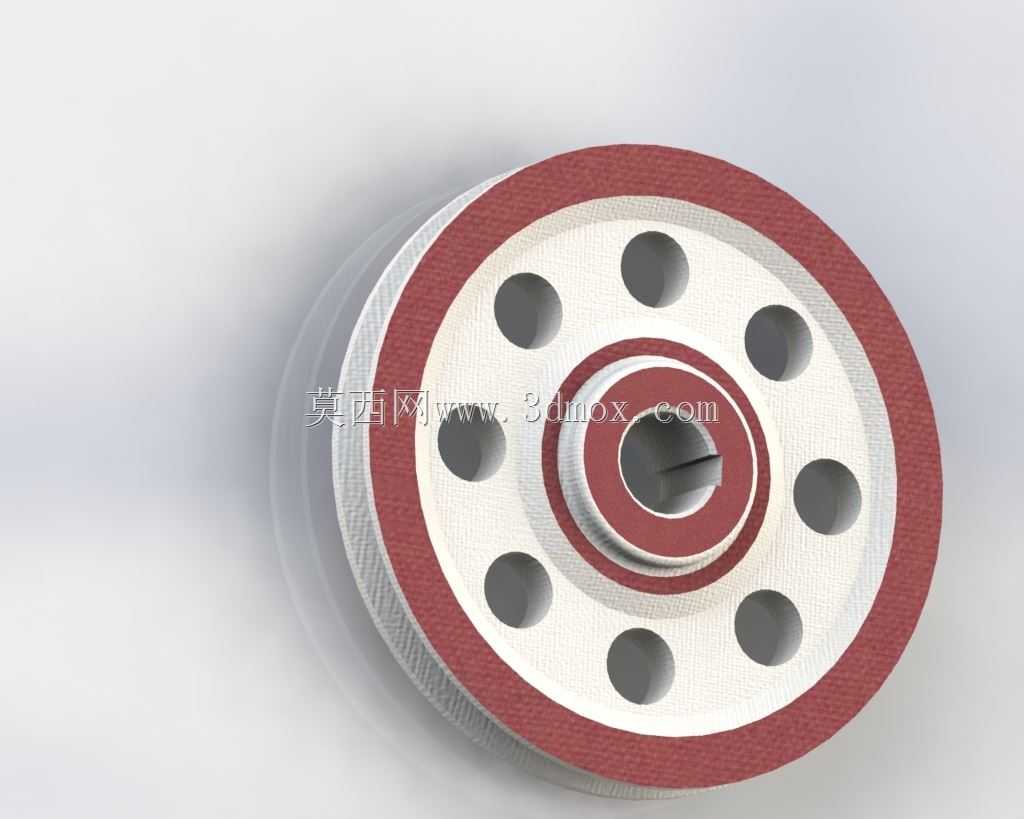

带减重孔键槽连接包胶传动滚轮结构

　　这款包胶传动滚轮的结构设计，核心围绕中载平稳传动场景的实际需求展开，在轻工输送、包装设备进给、纺织机械牵引等工况中，这类带包覆层的滚轮承担着动力传递与物料承载的双重作用，相比纯金属滚轮，外层的包覆结构既能增大接触摩擦力避免传动打滑，又能缓冲运行过程中的振动，减少对接触物料表面的划伤，适配对输送表面质量有要求的作业环节。从结构细节来看，轮体采用分体组合式设计思路，内层金属轮毂承担核心的载荷传递与安装定位功能，外层包覆的耐磨非金属层直接参与接触传动，两者通过过盈配合加粘接的方式实现可靠连接，避免长期运行后包覆层与轮毂出现相对滑移。轮毂部分的设计充分考虑了轻量化与强度的平衡，轮辐区域均匀分布的圆形通孔并非随意排布，每个孔的孔径、

　　孔边距都经过受力校核，在保证轮体径向、周向承载能力满足额定扭矩要求的前提下，尽可能去除冗余材料，降低轮体自身转动惯量，减少设备启停阶段的惯性冲击，同时也能节约金属材料用量，降低加工环节的材料成本。中心安装孔采用键槽连接结构，这种连接方式是中载传动场景下的成熟方案，相比过盈配合连接，键槽结构的装拆难度更低，便于后期维护更换，相比顶丝连接，键槽能够传递更大的额定扭矩，不会出现长期运行后连接松动、轮体与轴相对打滑的问题；键槽的尺寸公差、中心孔的圆柱度公差都按照通用传动件的配合标准设定，能够适配常规标准直径的传动轴，不需要额外定制非标轴件，降低设备的整体配套成本。轮体的外形尺寸设计充分考虑了安装边界的适配性，轮缘的宽度、

　　包覆层的厚度都经过匹配计算，包覆层厚度既保证了足够的弹性变形量来缓冲振动，又不会因为过厚导致传动过程中出现过大的弹性蠕变影响传动精度；轮缘的外径尺寸与安装中心高的匹配关系，能够适配常规输送线的架体安装尺寸，不需要对现有设备的架体结构做大幅改动就能直接替换安装。在实际应用中，这类滚轮的安装需要注意轴系的同轴度校准，如果两侧安装轴承座的同轴度偏差过大，会导致轮体运行过程中出现偏载，长期运行会造成包覆层局部异常磨损，同时也会增大轴承受力，缩短轴承的使用寿命；另外包覆层的材质选择可以根据实际接触物料的特性调整，比如接触高温物料时可以选用耐高温的包覆材质，接触有腐蚀性的工况时可以选用耐腐包覆材料，轮毂的金属材质也可以根据使用环境的防腐要求，

　　选用碳钢做表面处理或者不锈钢材质加工。从建模逻辑来看，这款轮体的三维建模过程优先保证安装基准的准确性，先构建中心安装孔与键槽的基准特征，再以此为基础拉伸构建轮毂基体，之后通过圆周阵列的方式生成轮辐上的减重孔，保证每个减重孔的位置度一致，避免出现质量分布不均导致的动平衡问题，最后构建外层包覆层的特征，同时在包覆层与轮毂的结合面处做微小的定位止口结构，进一步提升两者连接的可靠性，建模过程中所有的圆角、倒角特征都按照实际加工工艺要求设置，避免出现尖锐棱角导致的应力集中问题，也符合机械加工的工艺规范，不会出现无法加工的结构特征。这类传动滚轮的动平衡精度也是设计中需要考量的点，轮辐上均匀分布的减重孔除了减重作用，也能辅助调整轮体的质量分布，对于线速度较高的应用场景，可以在减重孔位置配置平衡块，实现轮体的动平衡校准，降低高速运行时的振动与噪音。
