塑料零件成型用注射模具结构设计

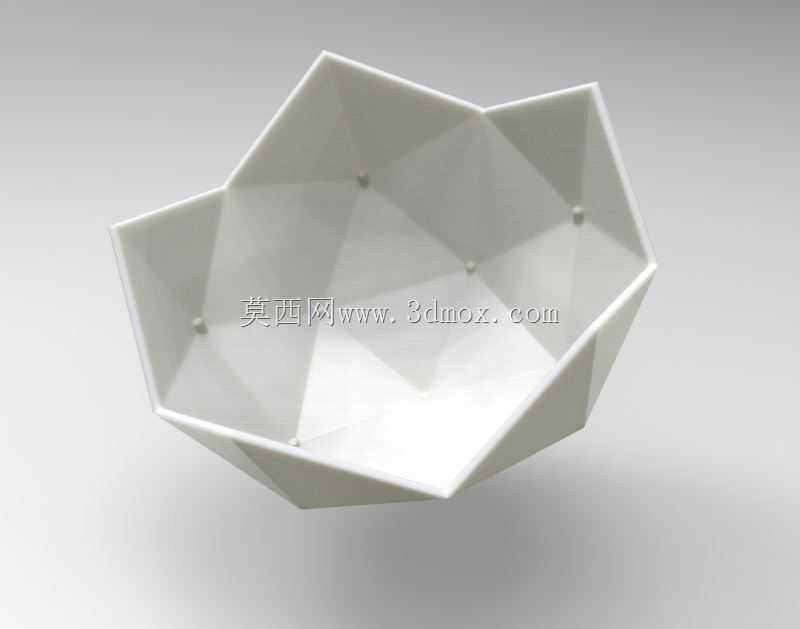

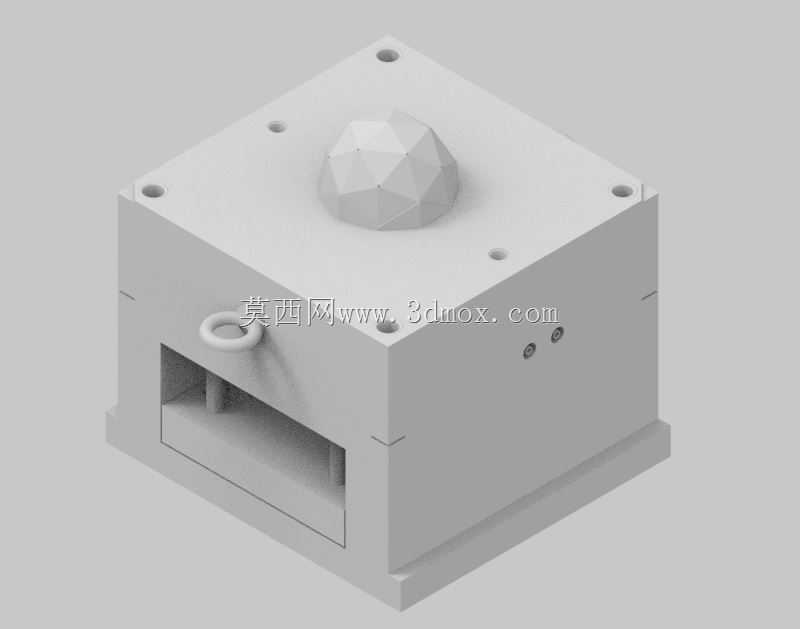

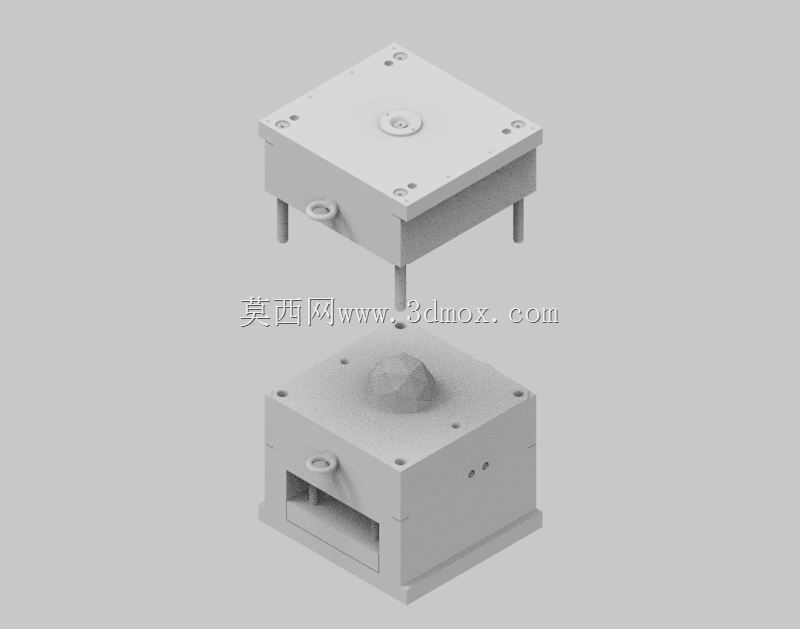

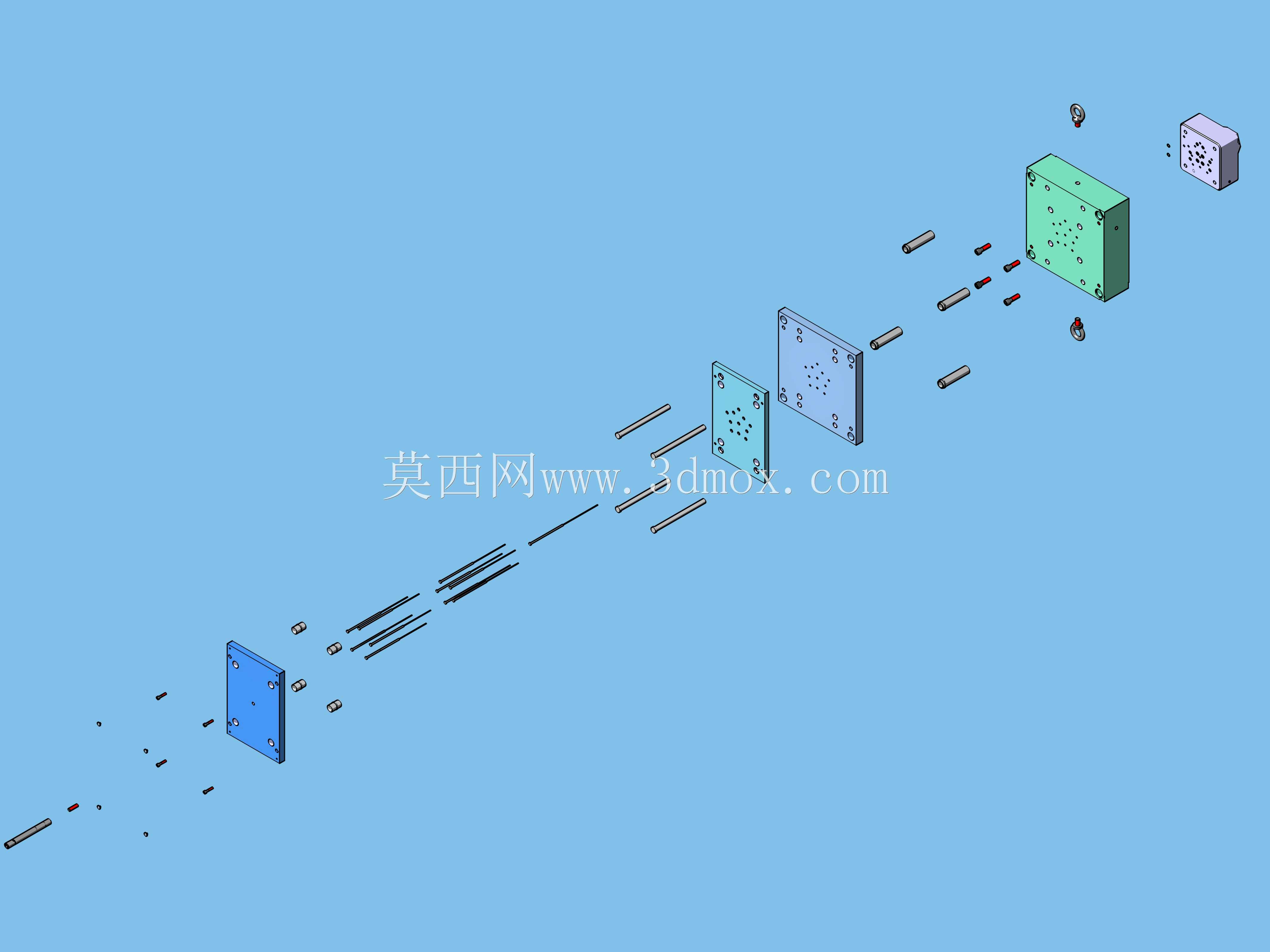

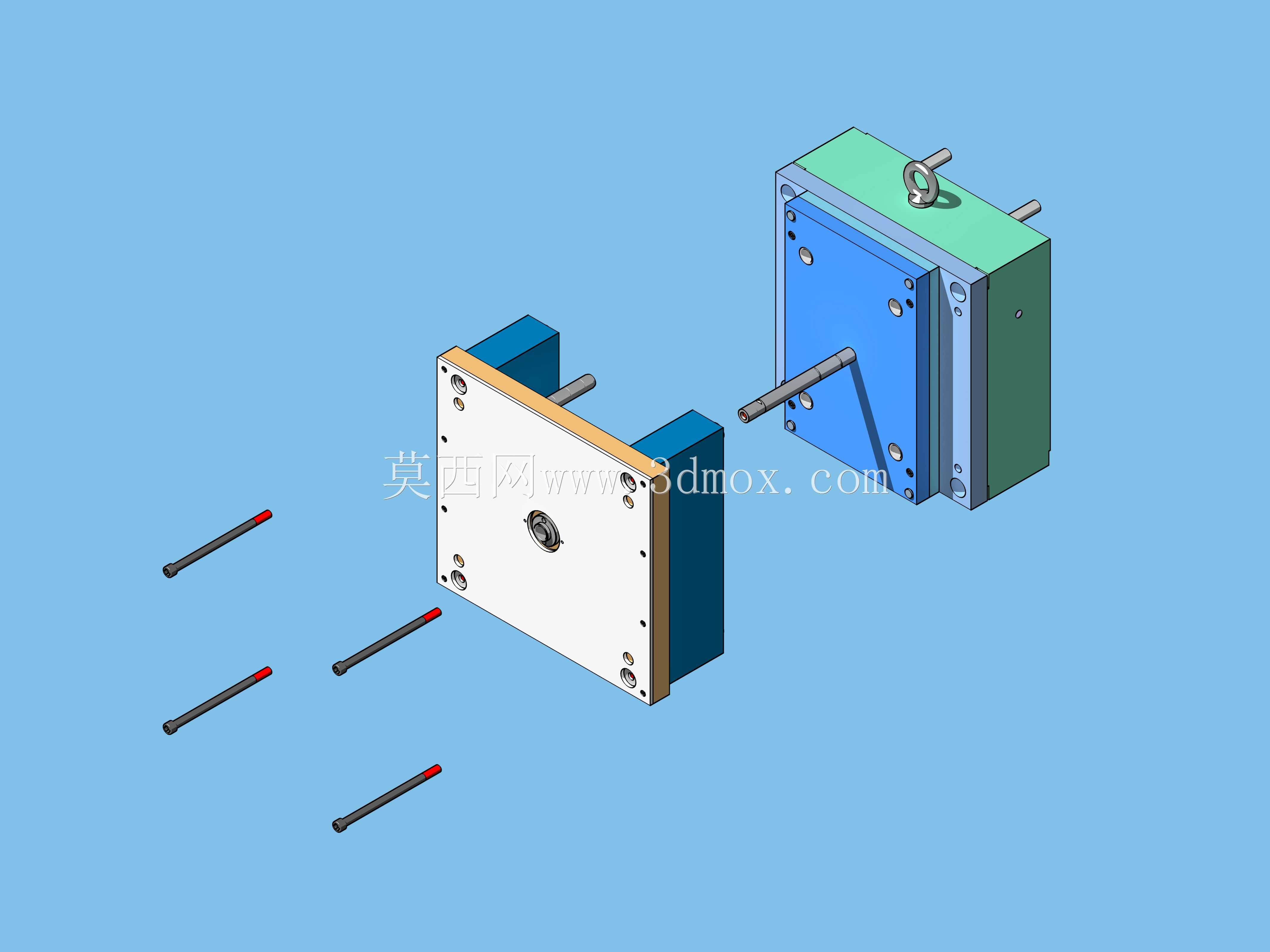

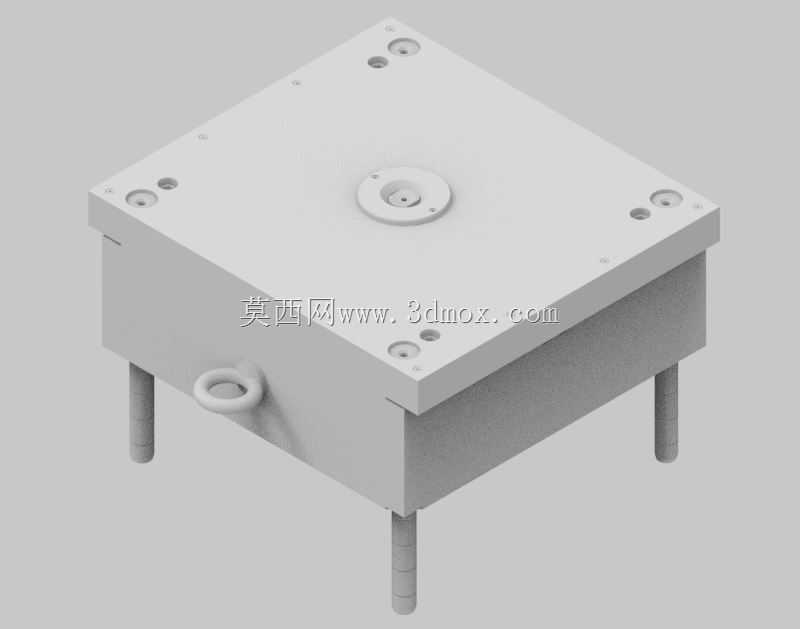

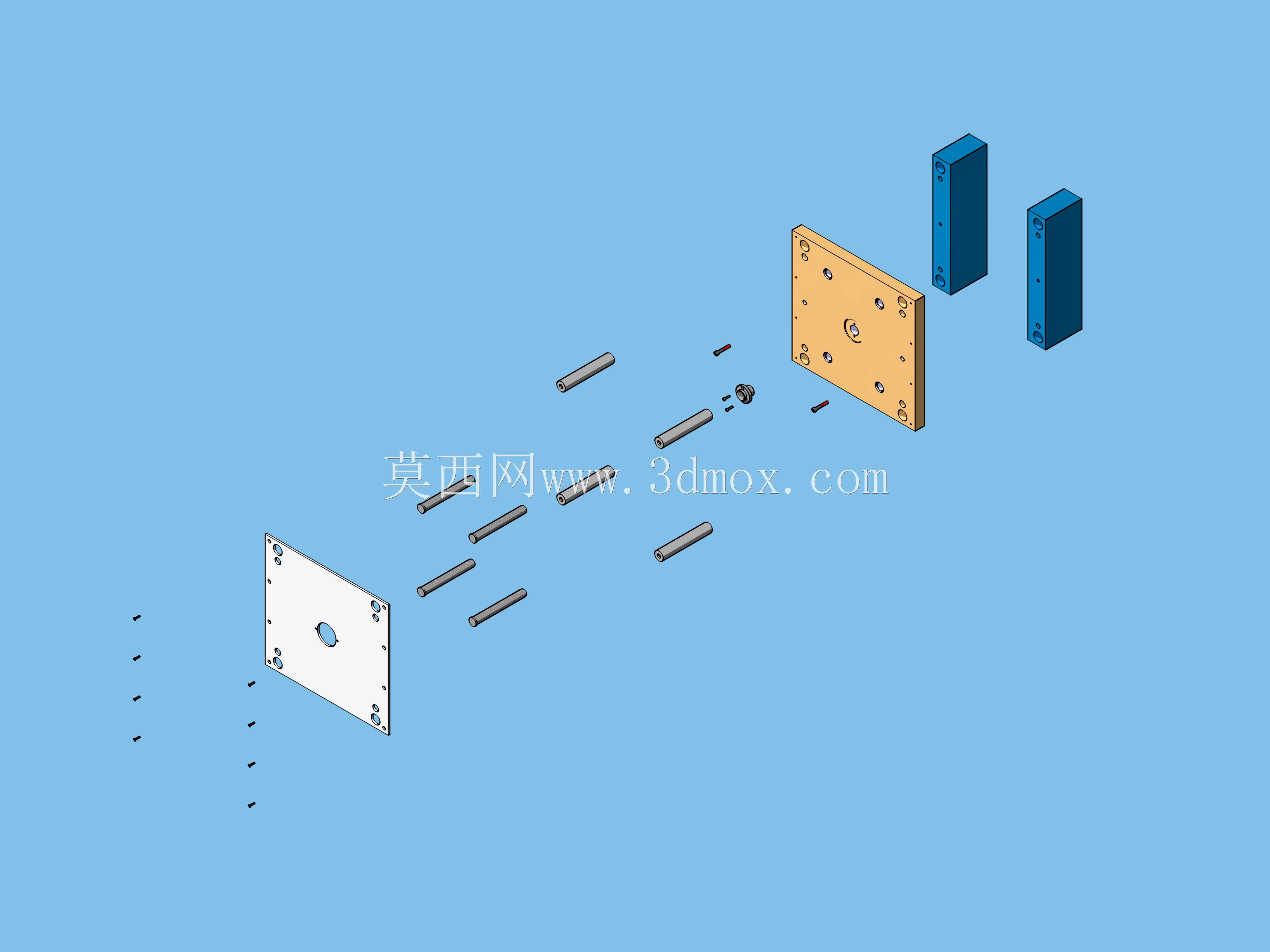

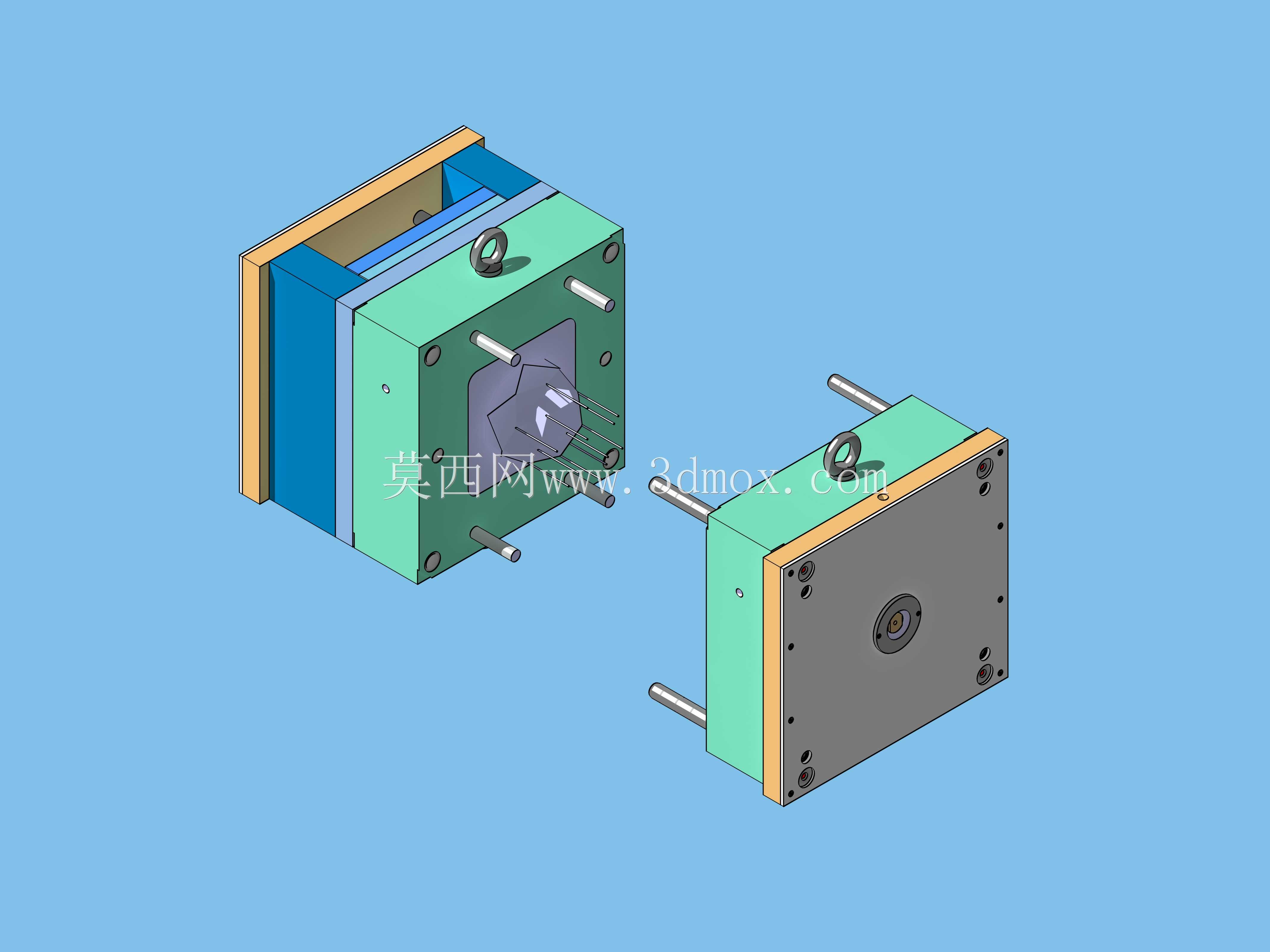

　　这套注射模具主要面向中小型热塑性塑料零件的批量注塑生产场景，适配常规卧式注塑机的安装接口，可直接用于电子外壳类、小型结构支撑类塑料零件的成型作业，在消费电子配件、日用塑料构件、小型工业塑料零部件的生产车间中，这类模具是注塑工序的核心成型工装，直接决定最终塑料件的尺寸精度、外观质量与成型周期。从模具的整体结构来看，采用了标准的两板模开模结构，动模与定模的分型面设置在塑料零件的最大轮廓边界处，开模时动模随注塑机移动模板后退，料头会随动模侧的拉料结构带出，配合顶出机构即可完成零件与流道凝料的自动脱落，不需要额外的人工取料工序，能够适配自动化注塑生产线的连续作业需求。模具的定模侧设置了定位圈与浇口套，定位圈的尺寸匹配常规注塑机的定位孔公差，

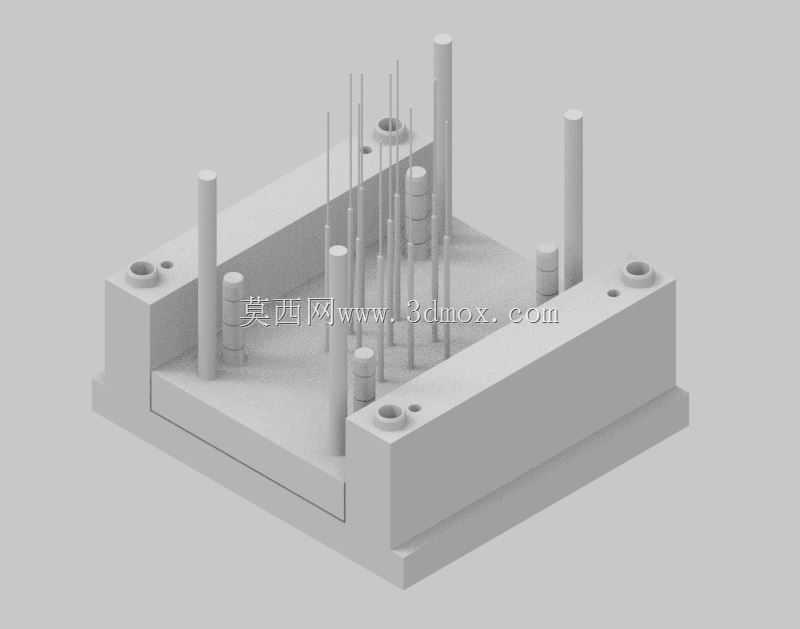

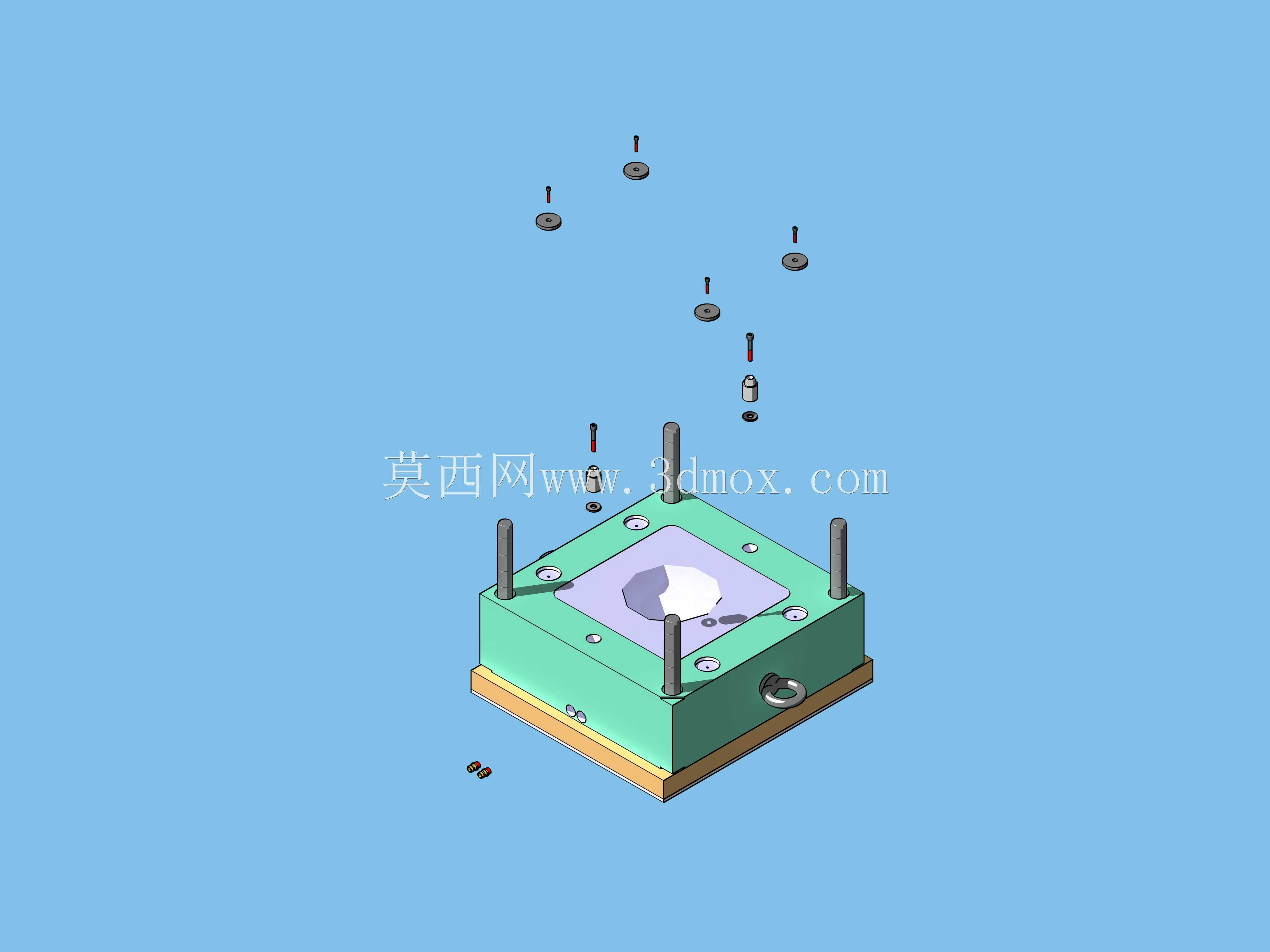

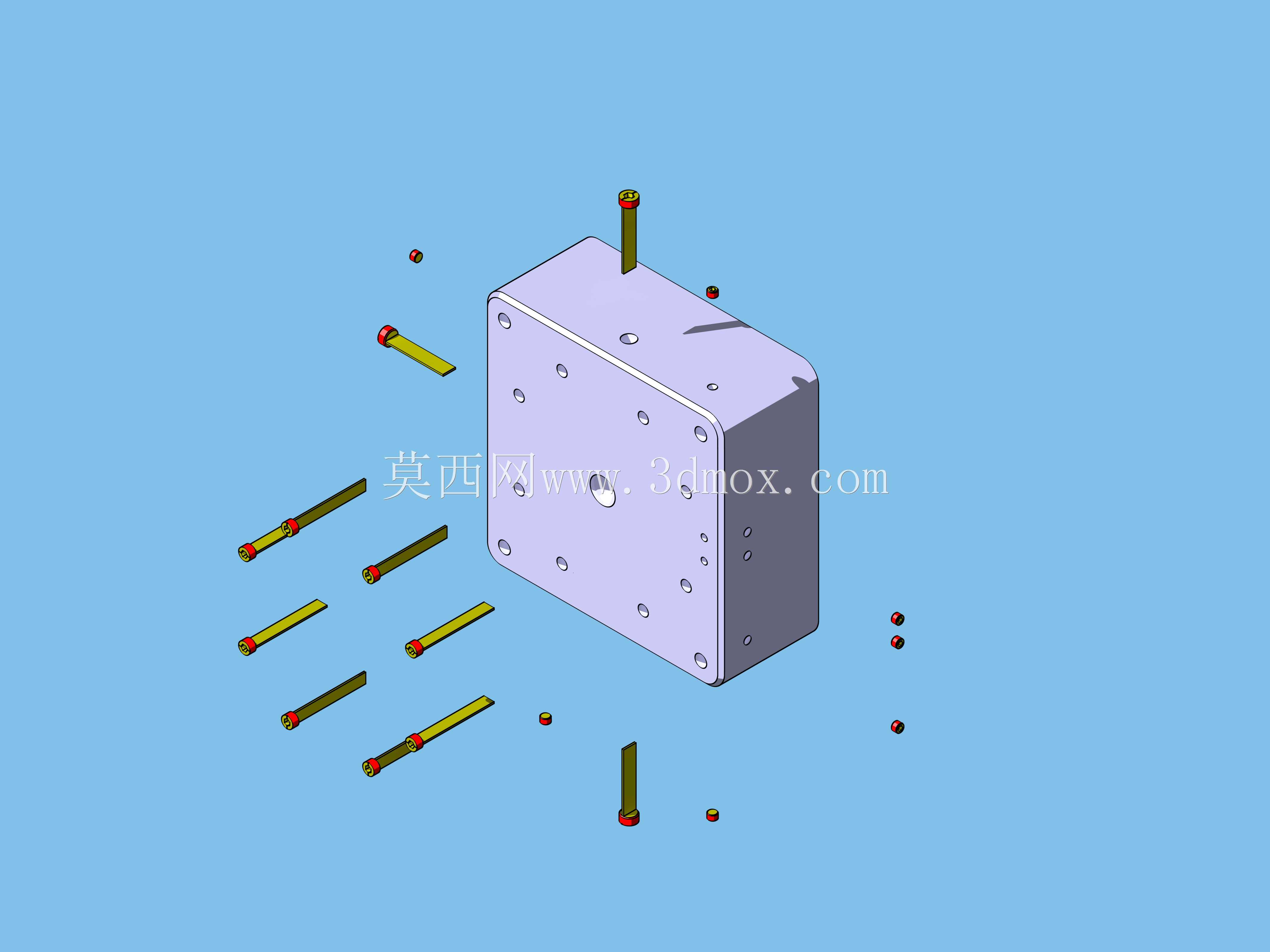

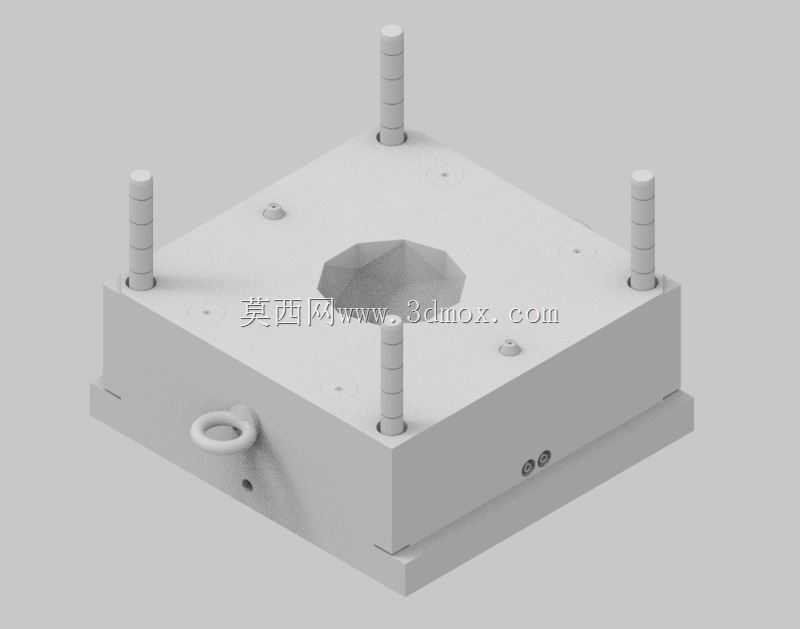

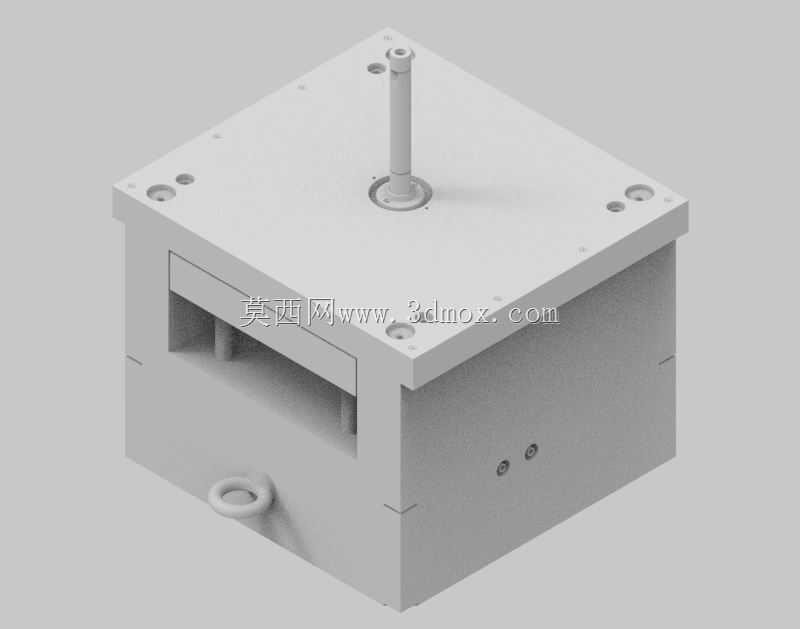

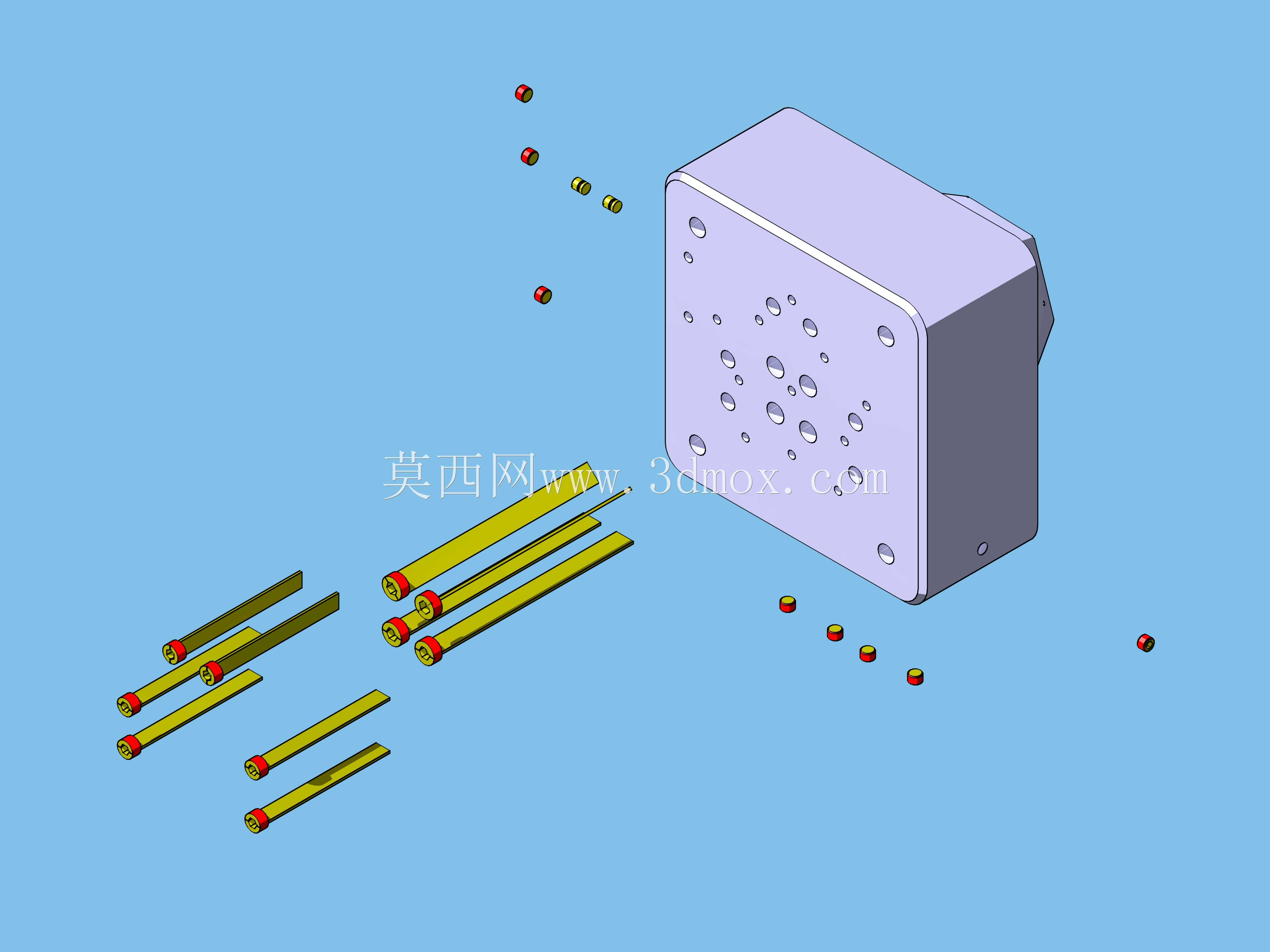

　　安装时可以快速完成模具与注塑机射嘴的对中，避免射胶过程中出现溢料、浇口偏移的问题；浇口采用侧浇口进料形式，进料位置设置在零件的非外观面，浇口痕迹小，后续去除浇口的工序工作量少，不会破坏零件的外观面完整性。动模侧设置了多组顶杆，顶杆的排布位置避开了零件的薄壁与受力薄弱区域，顶出时受力均匀，不会出现零件顶白、顶穿、变形的问题，针对零件上的凸起结构，动模侧做了对应的镶件拆分设计，一方面方便加工时的精度控制，另一方面如果后续成型过程中出现局部磨损、拉伤，可以单独更换镶件，不需要整体报废模仁，大幅降低模具的维护成本。模具的导向结构采用了四组导柱导套配合，导柱设置在动模侧，导套压入定模模板，合模时导柱先进入导套完成定位，保证动定模的合模精度，

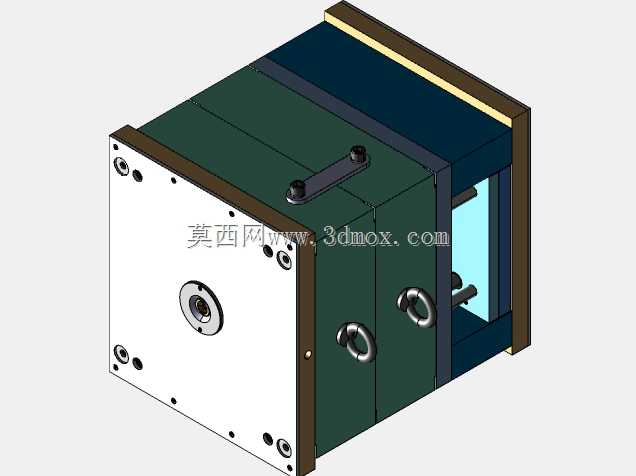

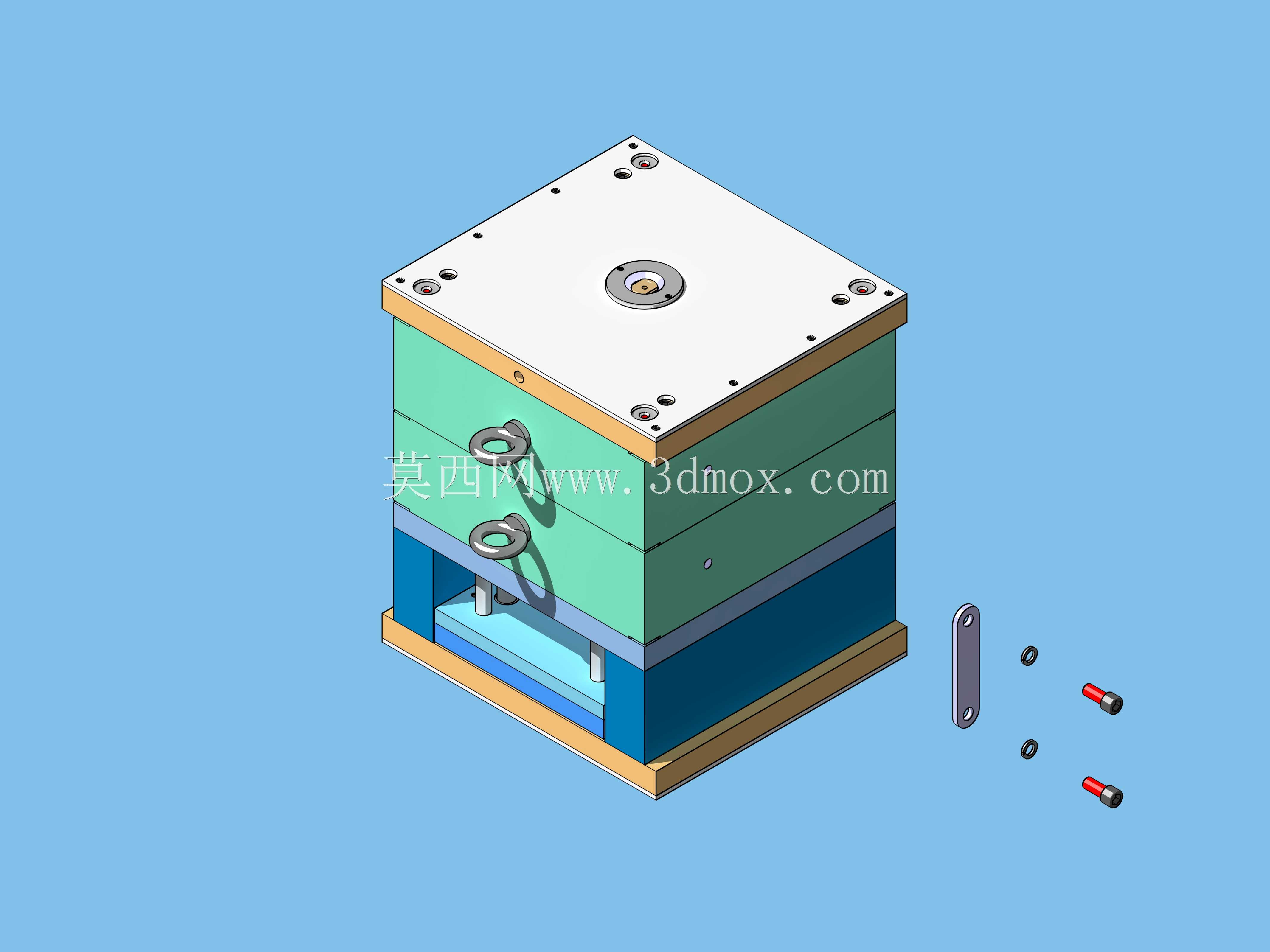

　　避免合模过程中出现模仁错位导致的零件飞边、尺寸超差问题；导柱导套的配合间隙控制在0.02mm以内，能够满足中小型精密塑料零件的成型公差要求。模具的外形尺寸适配120吨到180吨锁模力的常规卧式注塑机，安装孔位的间距符合注塑机模板的标准T型槽间距，上下模的安装面做了平面度精加工，安装时不需要额外的垫板调整，直接锁模即可完成安装调试。冷却水路采用了环形回路设计，分别在定模仁与动模仁内部钻设了均匀排布的冷却水道，水道距离模仁成型面的距离保持在15mm到20mm之间，既保证冷却效率，又避免距离过近导致成型面出现温度不均的问题，冷却介质采用常规常温冷却水，成型周期内可以将模温稳定控制在40摄氏度到60摄氏度之间，保证塑料熔体充模后的均匀冷却，

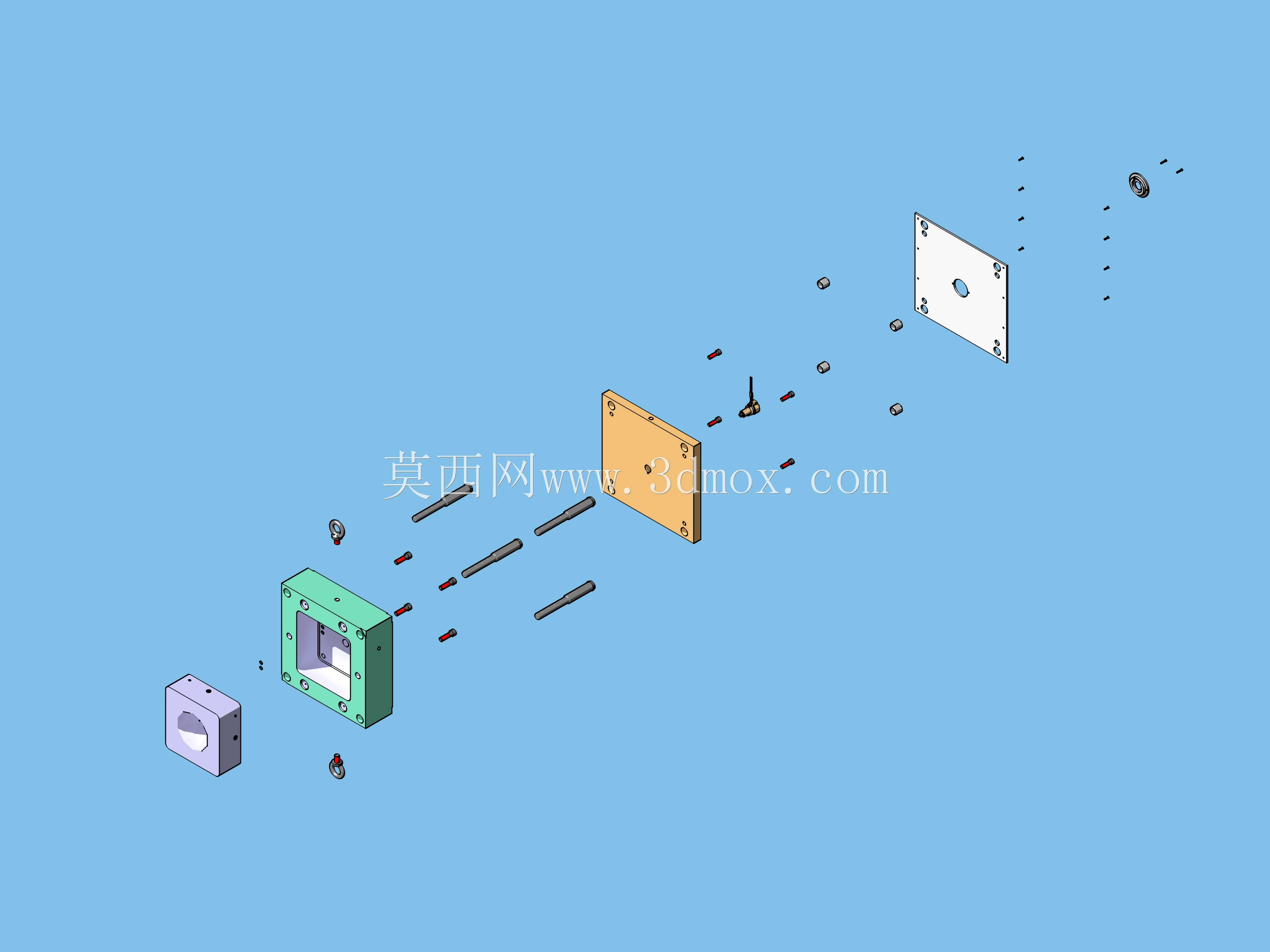

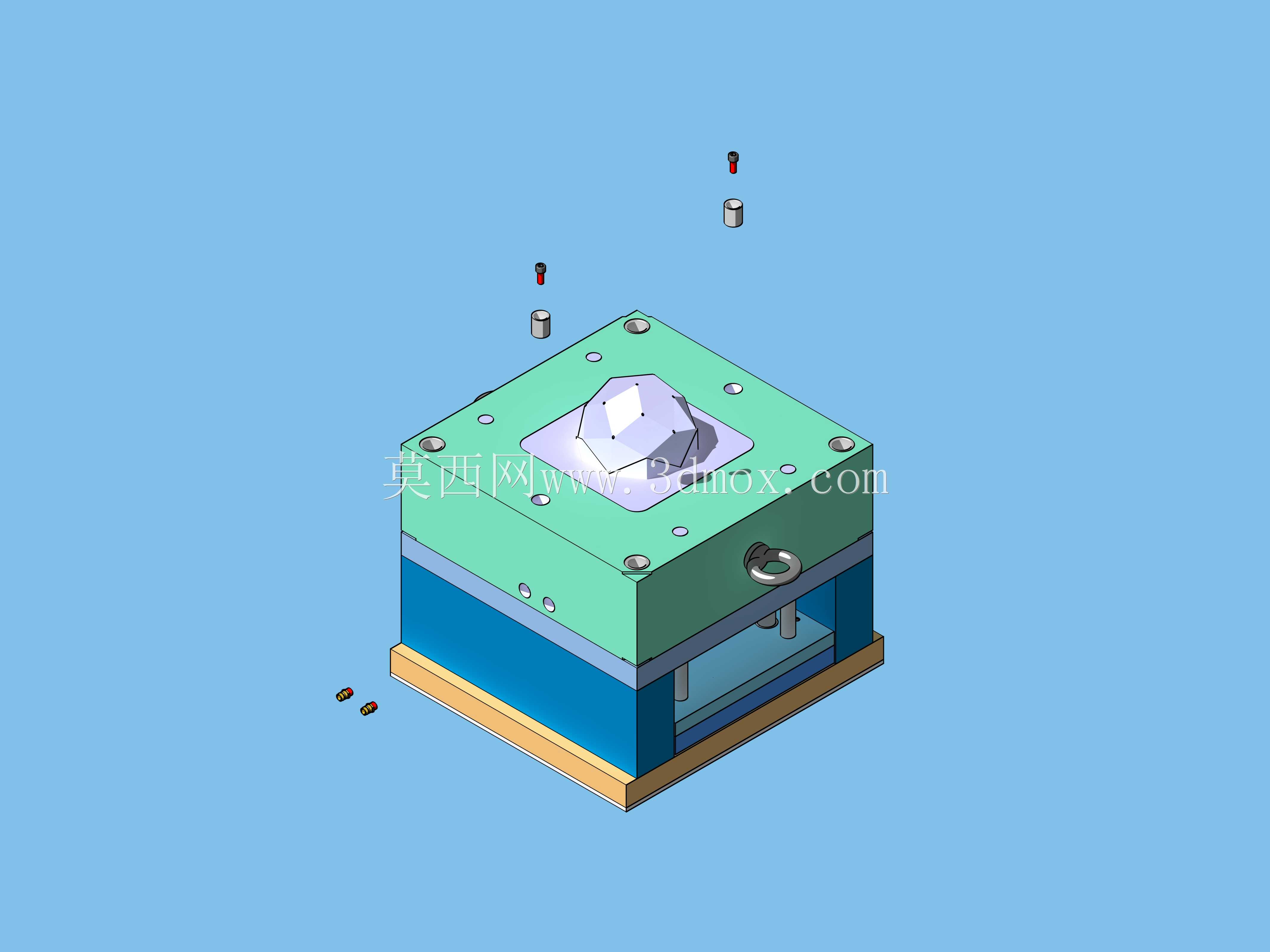

　　减少零件的内应力与翘曲变形问题。在排气设计上，分型面处开设了深度0.02mm的排气槽，排气槽的位置对应塑料熔体最后填充的区域，避免充模过程中出现困气导致的零件烧焦、缺胶、气泡等缺陷；针对零件上的深腔结构，还在对应镶件上设置了微型排气塞，进一步提升排气效率，保证复杂结构处的填充完整性。这套模具的成型零件部分采用了整体式模仁嵌装结构，模仁材料选用预硬塑胶模具钢，经过调质处理后硬度达到HRC30-35，具备足够的耐磨性与抗压强度，能够承受数十万模次的注塑生产压力，不需要频繁进行抛光或补焊维修；模板部分采用标准模架的45号钢制作，经过调质处理消除内应力，长期使用不会出现模板变形的问题。从实际生产的适配性来看，这套模具可以适配PP、ABS、PC等多种常用热塑性塑料的成型，只需要根据不同材料的成型温度调整料筒与模温参数，不需要修改模具的核心结构，具备较强的通用性，适合多品种小批量的塑料零件生产场景，也可以通过更换模仁的方式快速切换不同零件的成型需求，降低生产车间的模具投入成本。在安装边界上，模具的总闭合高度符合对应吨位注塑机的最小模厚要求，开模行程满足零件加流道的顶出距离需求，顶出孔的位置匹配注塑机的顶杆排布，不需要额外加装顶出延长杆，吊装时模具上设置了标准吊环孔，方便车间天车的吊装转运，整个安装调试过程可以在2小时内完成，大幅缩短换模时间，提升生产效率。
