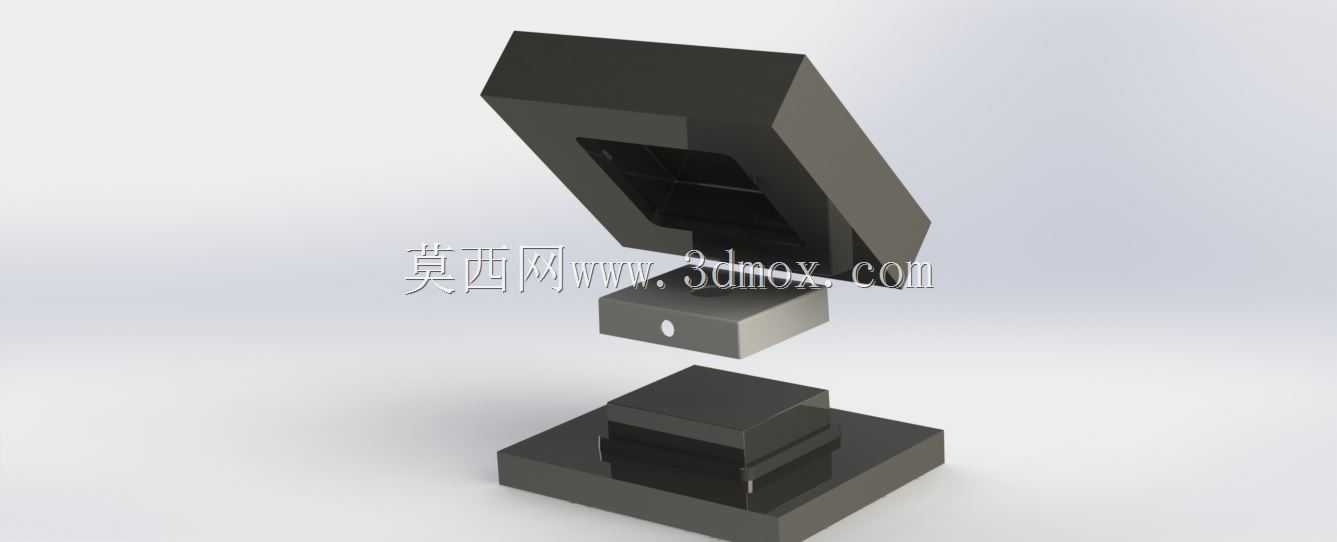

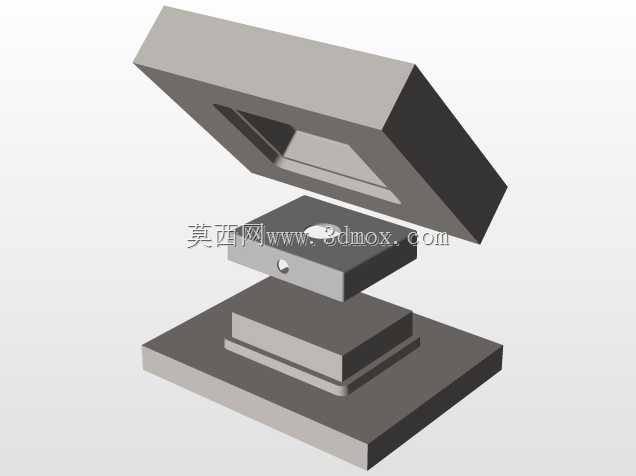

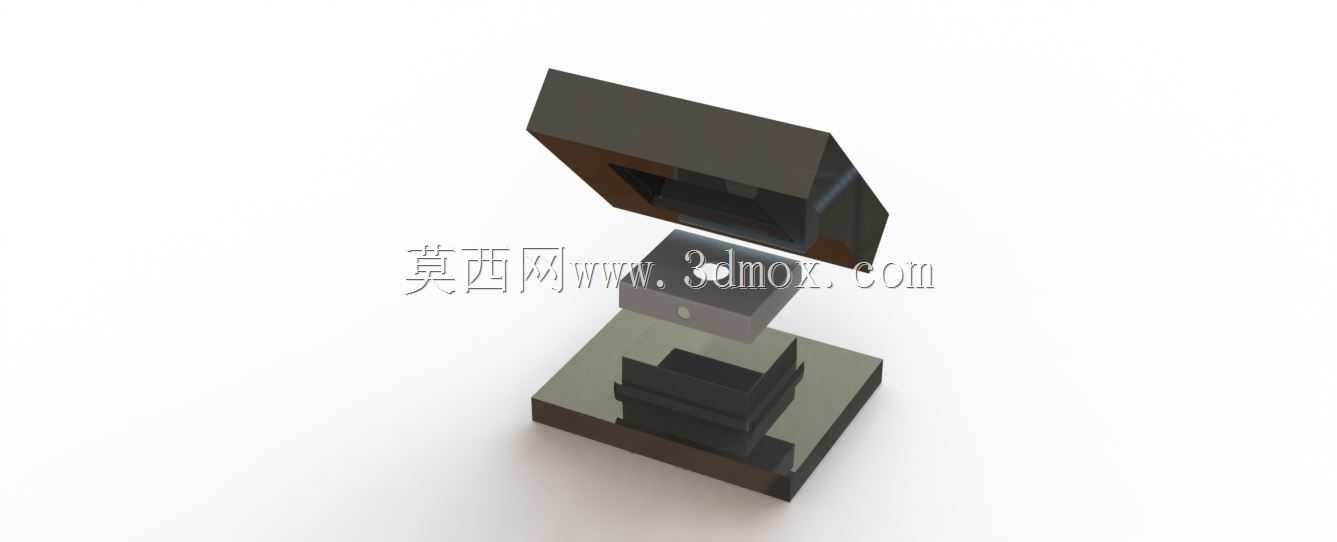

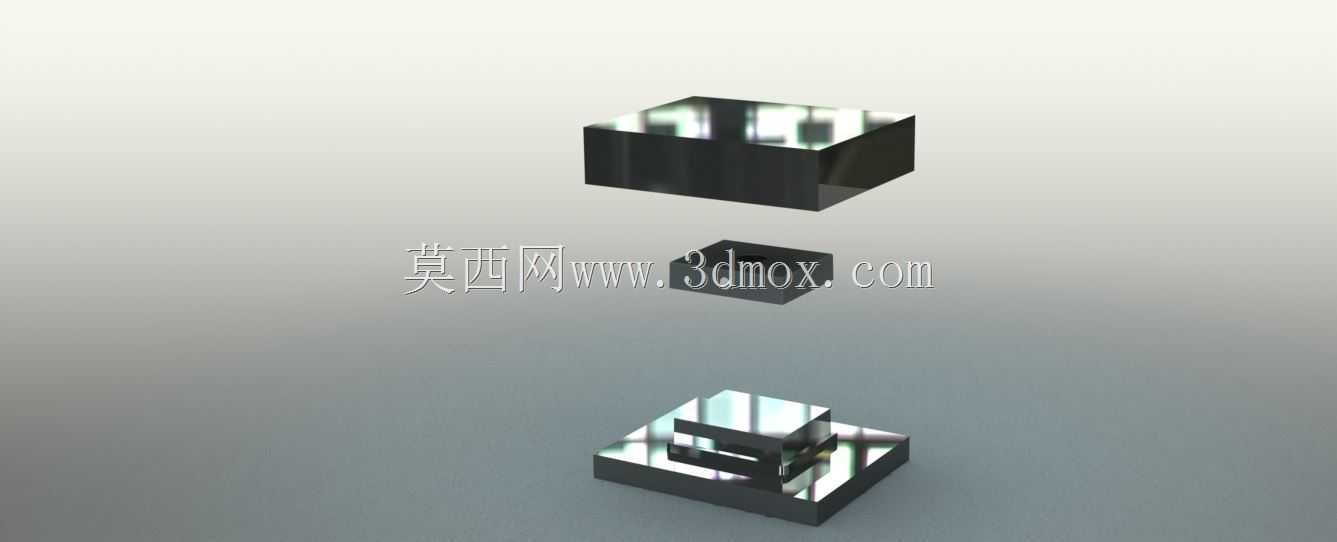

简易外壳注塑成型模具结构设计方案

　　这套外壳模具的结构设计，核心面向小批量定制类塑料外壳的注塑生产场景，日常多用于消费电子小型壳体、仪器仪表外罩这类对外观面有基础要求、内部装配位精度可控的塑件生产，适配常规卧式注塑机的安装工位，模架整体采用标准两板模简化结构，安装时可直接匹配设备的定位圈孔径、锁模螺孔分布，无需额外做过渡连接板加工，能缩短模具上机调试的准备周期。从实际生产用途来看，这套模具主打快速换模、低成本改模的适配性，针对外壳类塑件迭代快、局部结构调整频繁的特点，将成型外壳外观面的型腔部分做了独立镶件设计，当外壳外观需要做纹理调整、局部卡扣位修改时，仅需更换对应镶块，不用重新加工整套模仁，能大幅降低改模成本与周期。设计思路上没有采用复杂的抽芯、绞牙结构，

　　因为目标塑件的侧凹深度较浅，靠开模时的顶出动作即可实现强制脱模，省去了侧抽芯滑块的加工与装配环节，既压缩了模具的整体制造成本，也减少了生产过程中滑块卡滞、溢边的故障点。模架的上下固定板厚度做了针对性加强，避免长时间高压注塑时出现模板变形，导致塑件飞边超差；导柱导套采用标准件选配，配合间隙控制在0.02mm以内，保证合模时型腔与型芯的同轴度，避免外壳出现壁厚不均、错位的问题。成型部分的尺寸边界做了严格控制，型腔的脱模斜度取1.5度，既保证塑件顶出时不会拉伤外观面，也不会因为斜度过大导致塑件装配时出现配合间隙过大的问题；型芯部分对应外壳内部的装配柱、加强筋位置，做了均匀的壁厚过渡，筋位厚度控制在外壳主体壁厚的0.6倍，

　　避免注塑时出现筋位缩痕，影响外壳外观质量。顶出结构采用顶块+顶针组合的方式，顶块布置在外壳的边缘受力位置，顶针则对应内部装配柱的根部，保证顶出力均匀分布，不会出现顶白、顶穿塑件的问题；冷却水路采用直通式循环布局，水路距离型腔表面的距离控制在15mm左右，相邻水路间距25mm，保证模温均匀，缩短塑件冷却定型时间，提升单模生产效率。这套结构在建模时特意做了实体参数化关联，移动实体副本即可快速调整型腔、型芯的相对位置，或是修改局部镶件的尺寸，不用重新绘制整套装配关系，对于建模练习者来说，能快速掌握两板模的核心结构逻辑，理解模具各部件的装配约束关系；对于实际生产来说，这套结构的加工难度低，普通数控铣即可完成模仁的粗精加工，后续配模工作量小，

　　适合小型注塑加工厂承接小批量外壳订单时快速制模使用。安装边界上，模具的总厚度、开模行程都适配120吨级的常规卧式注塑机，浇口采用侧浇口进料，浇口位置选在外壳的非外观边缘，后续去除浇口后不会在可见面留下明显痕迹，满足普通消费类外壳的外观要求；排气槽开设在型腔的填充末端，深度控制在0.02mm，既能顺利排出型腔内的空气，避免塑件出现烧焦、缺胶的问题，也不会出现溢料飞边。整套结构没有冗余的复杂部件，各零件的加工公差都按注塑模的常规精度要求设定，装配时无需过多的修配即可达到合模要求，日常生产维护也比较简便，仅需定期检查导柱导套的润滑、顶针的磨损情况即可，适合作为基础模具结构的参考，也可直接调整参数后用于实际生产。
