带注塑成型模具结构的塑料瓶设计方案

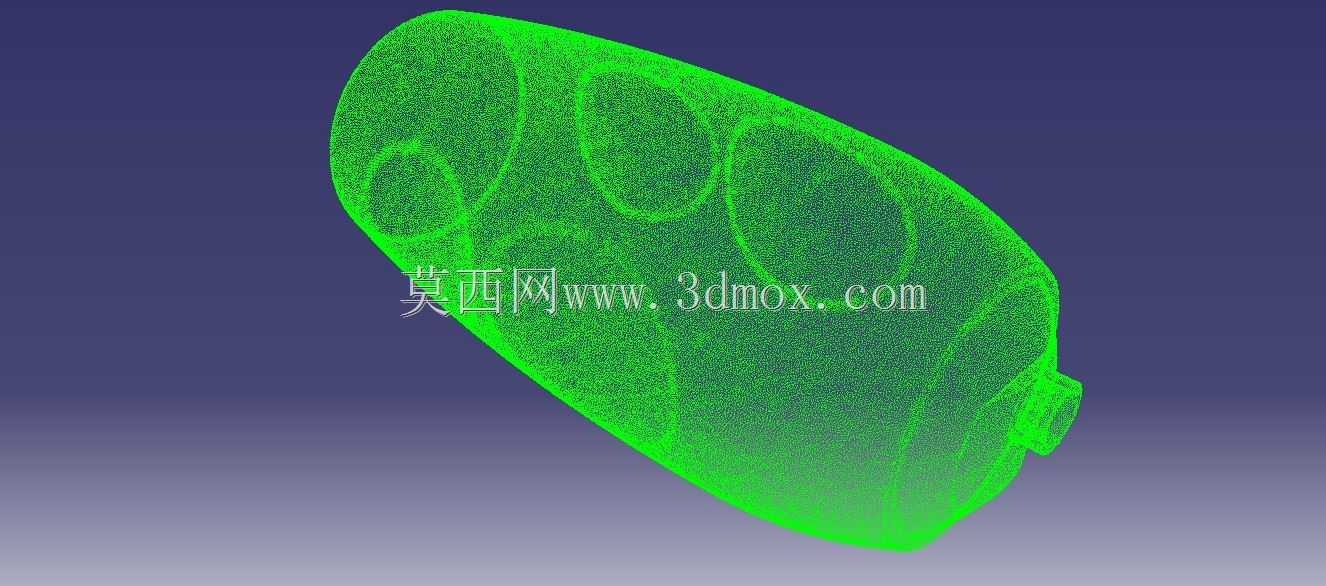

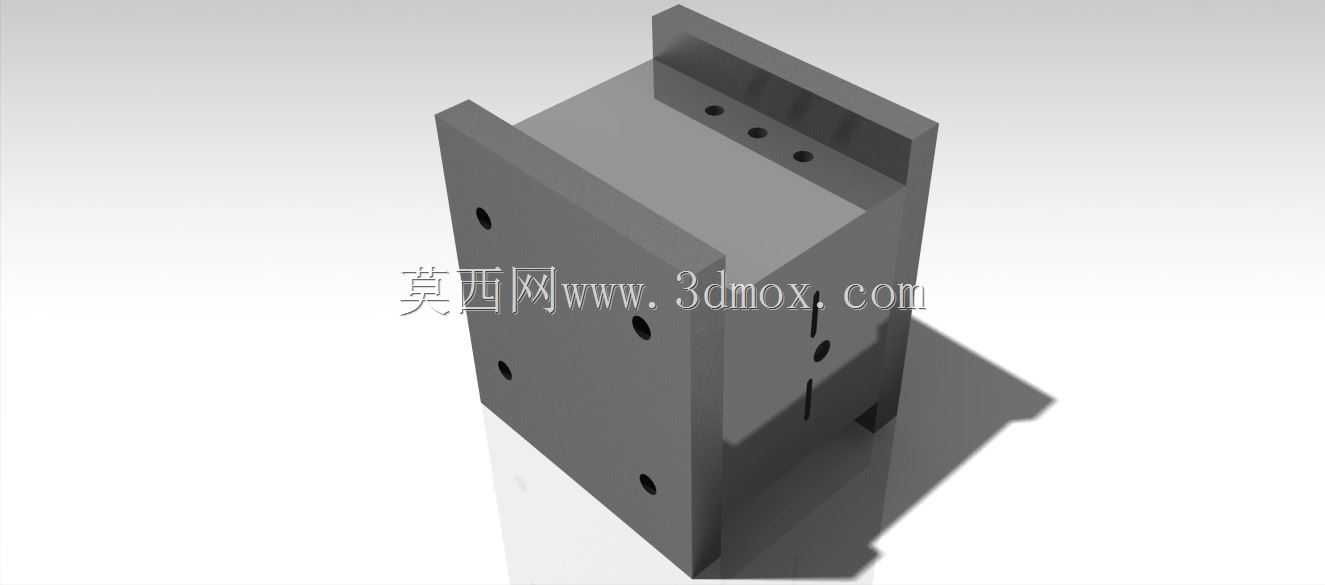

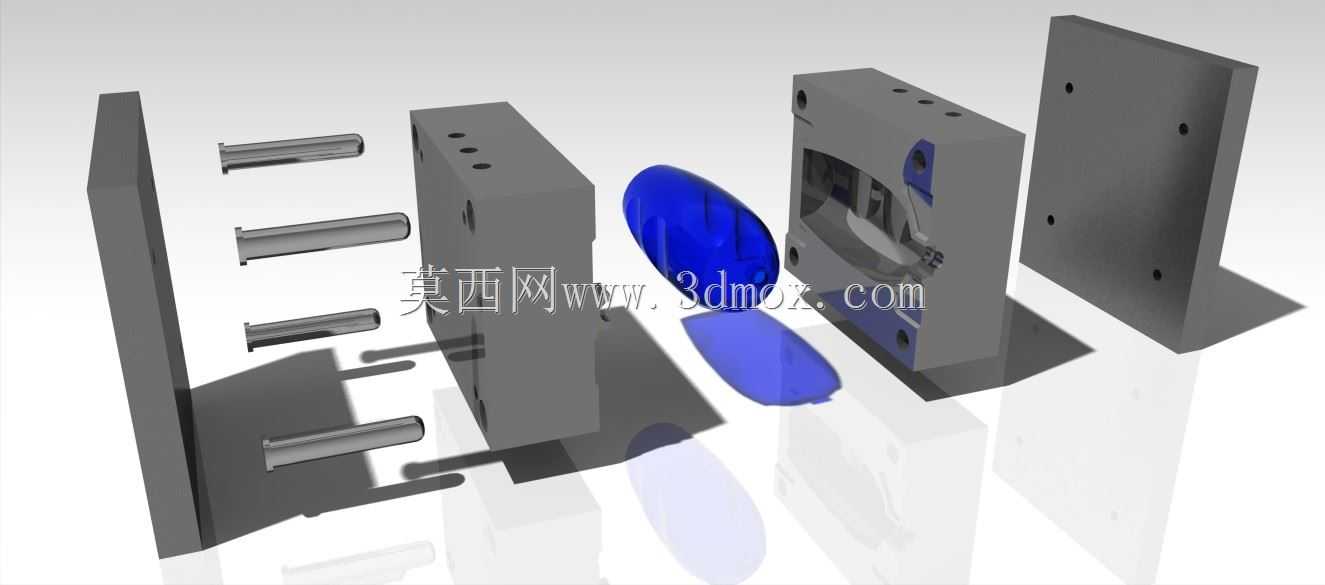

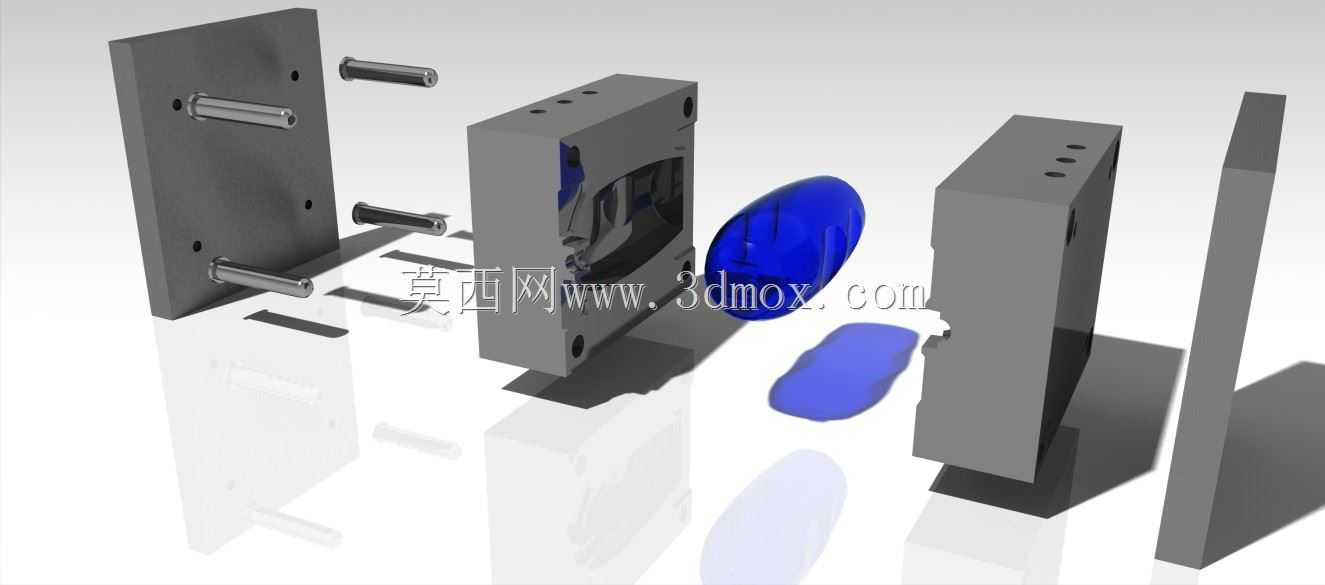

这套结构针对日常日化类塑料包装瓶的量产注塑成型需求开发，核心覆盖吹瓶前的瓶坯注塑配套模具逻辑，也可直接适配小容量厚壁塑料瓶的直接注塑生产场景，在食品包装、日化洗护、医药试剂容器的生产环节中，这类模具结构是保障瓶体成型精度、量产一致性的核心工装载体。从实际生产场景来看，这类带完整模架的瓶体模具，可直接安装在对应锁模力规格的卧式注塑机上，适配常规PP、PET、HDPE等通用热塑性塑料的成型加工，模架整体采用标准模胚规格，安装孔位、开模行程预留都符合通用注塑机的装模边界，不需要额外做安装位的二次改造，能直接缩短模具上机的调试周期。整套模具的结构拆分逻辑围绕瓶体的倒扣脱模、壁厚均匀性控制展开，拆分后的定模侧包含型腔镶件与浇口套结构，型腔曲面完全贴合瓶体的外轮廓造型，针对瓶身的曲面过渡区域做了0.8-1度的脱模斜度处理，避免开模时拉伤瓶体外表面；动模侧设置了多组型芯组件，对应瓶体的内部空腔成型，型芯的同轴度公差控制在0.02mm以内，保证成型后瓶体的壁厚偏差不超过0.05mm，避免出现局部壁厚过薄导致的瓶体强度不足、透光不均问题。针对瓶体底部的圆弧过渡区域，模具在对应位置设置了独立的排气镶件，排气槽深度控制在0.015mm，既可以保证注塑过程中型腔内部的空气顺利排出，避免瓶体出现缺胶、气泡、烧焦等成型缺陷，又不会出现溢料飞边的问题，减少后续去飞边的人工后处理工作量。模具的导柱导套组件采用标准模架配套的高精度滑动导向结构，导柱安装位置做了偏心防呆设计，避免装模时出现定动模反向装错的问题，合模时的导向精度可以保证型腔与型芯的同轴度偏差在允许范围内，不会出现错模导致的瓶体壁厚不均、分型面错位飞边问题。顶出结构采用多根顶杆均衡布置的方案，顶杆位置对应瓶体的加强筋、底部边缘等刚性较好的区域，避免顶出力集中导致瓶体出现顶白、顶穿的变形问题，顶出行程预留了足够的取件空间，开模后瓶体可以完全脱离型芯，配合机械手取件可以实现全自动化的量产作业，单模成型周期可以控制在15-20秒区间，适配大批量生产的效率需求。冷却系统采用随形水路设计，在型腔镶件与型芯内部都布置了循环冷却水道，水道距离成型面的距离保持在12-15mm的均匀区间，保证成型过程中模温均匀控制在塑料成型所需的温度区间，避免瓶体出现冷却不均导致的收缩变形、尺寸超差问题，同时均衡的冷却可以有效缩短成型冷却时间，提升整体生产效率。浇口位置设置在瓶体底部中心，采用点浇口结构，开模时浇口可以自动拉断，浇口残留痕迹小于0.3mm，不会影响瓶体底部的放置平稳性，也不需要额外修剪浇口的工序，适配自动化量产的工艺要求。整套模具的所有成型镶件都采用模块化拆分设计，当后续需要调整瓶体局部造型、或者更换不同容量规格的瓶体时，只需要更换对应的型腔、型芯镶件，不需要更换整套模架，可以有效降低后续产品迭代的模具改造成本，缩短新品开发的周期。在实际投产前的结构验证阶段，这套三维结构可以直接用于模流分析的载体，模拟注塑过程中的填充、保压、冷却、翘曲全过程，提前预判可能出现的成型缺陷，在设计阶段就调整浇口位置、冷却水路布局、排气结构位置，减少后续试模过程中的修模次数，降低模具开发的时间与物料成本。对于结构设计从业者来说，这套结构完整展示了薄壁容器类注塑模具的常规设计逻辑，从分型面选择、脱模机构布置、冷却系统设计到模架标准件选型，都可以作为同类包装容器模具设计的参考案例，帮助设计人员快速掌握这类产品的模具设计要点，规避常见的设计失误。
