带钩螺纹紧固连接件三维结构设计

　　这类带钩的螺纹连接件在日常工业场景里的使用频次其实不低，很多人容易把它和普通地脚螺栓混为一谈，但实际从受力特性到安装场景都有明显区别。先从实际应用场景说起，它最常出现在小型设备的牵拉固定工位，比如轻型输送线侧边的张紧挂点、小型工装夹具的悬吊安装、户外轻型支架的牵拉锁紧，甚至部分民用设施里的遮阳篷固定、小型吊挂件的锁紧位也会用到这类构件，和普通全螺纹螺栓的纯压紧固定不同，它的钩头端需要承担持续的牵拉载荷，螺纹端则负责和螺母配合实现张紧度的调节。

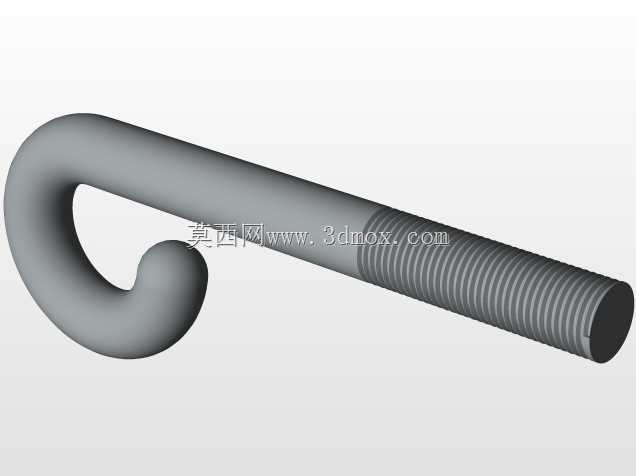

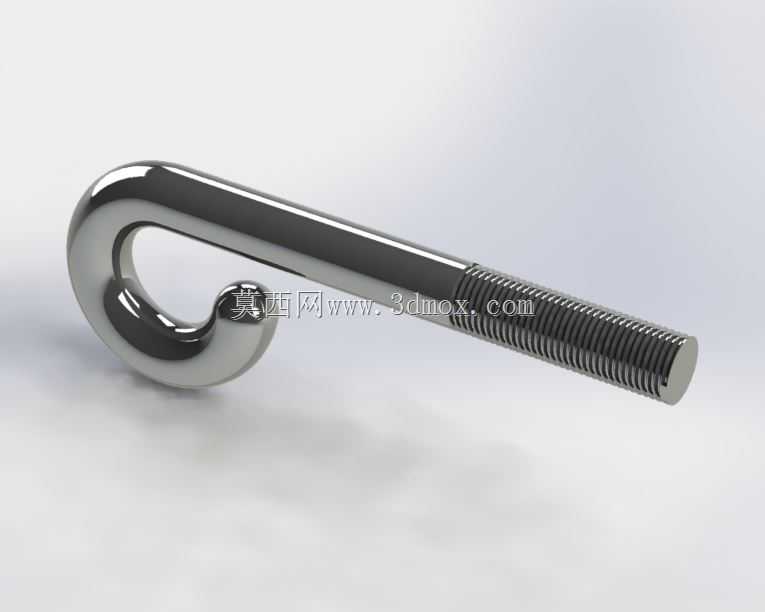

　　从功能特性上看，这个构件是把挂钩的牵拉挂接功能和螺纹副的调节锁紧功能整合到了一体，不需要额外做挂点焊接或者连接件拼接，减少了装配环节的额外加工步骤。钩头部分做了完整的圆弧过渡，没有尖锐的应力集中棱角，挂接的时候能和配套的挂环、销轴实现更大面积的贴合，避免局部应力过大导致的构件变形或者断裂。杆身部分是光杆加螺纹的分段设计，光杆段的直径和螺纹大径保持一致，保证杆身整体的抗拉强度均匀，不会因为螺纹加工导致的截面缩减出现强度薄弱段；螺纹段采用的是普通公制三角螺纹，牙型角60度，自锁性能可靠，配合标准六角螺母就能实现位置锁紧，不需要额外的防松结构就能满足多数静态牵拉场景的使用要求，要是用在有振动的工位，加装普通弹簧垫圈就能达到防松效果。

　　设计的时候首先要核算的是钩头的弯曲半径，这个半径不能太小，太小的话挂接的时候接触面积不足，容易刮伤配套的挂接件，同时钩头自身的弯曲应力会大幅提升，按照常规的设计逻辑，钩头的内圆弧半径一般取杆身直径的1.2到1.5倍，既能保证挂接时的贴合度，也能让弯曲处的应力控制在材料许用应力范围内。然后是钩头开口的尺寸，开口间隙要比配套使用的挂接销轴直径大0.5到1毫米，既方便安装的时候快速挂入，也不会因为间隙过大导致挂接后出现过大的窜动量，避免设备运行过程中出现晃动冲击。螺纹段的长度要根据实际安装的调节余量来确定，一般要保证最大张紧位置和最小张紧位置都能有至少3个螺距的啮合长度，避免螺纹啮合不足导致滑牙失效。

　　从安装边界来看，这类构件安装的时候首先要保证钩头的挂接面和牵拉方向保持垂直，不能出现斜向别劲的情况，否则会让钩头承受额外的弯曲载荷，大幅降低使用寿命。螺纹端穿过安装固定板之后，要先调整到需要的张紧位置再锁紧螺母，锁紧的时候不能过度拧紧，否则会让杆身承受过大的预紧拉力，超过材料屈服强度的话会出现塑性变形，导致构件失效。光杆段和安装板的过孔之间要保留适当的间隙，过孔直径一般比杆身直径大1毫米左右，方便安装的时候调整角度，也能避免因为安装孔位偏差导致杆身出现装配应力。另外要注意，这类构件不适合用于重型起重的吊点，因为钩头没有设置防脱卡扣结构，要是用在有冲击载荷或者可能出现滑脱的重型起吊场景，会有很大的安全隐患，它的适用载荷范围一般是在静态牵拉、载荷平稳的中低载荷工位。

　　建模的时候要注意几个细节，钩头和杆身的过渡位置要做圆角处理，不能出现直角相接的情况，否则应力集中系数会很高，实际使用的时候很容易在过渡位置断裂。螺纹的建模如果是用于结构仿真的话，要准确绘制牙型轮廓，如果是用于装配示意的话可以采用装饰螺纹，但要保证螺纹大径、小径、螺距的参数和实际标准一致，避免后续出工程图的时候出现参数错误。杆身的表面粗糙度要求，光杆段和钩头部分一般取Ra1.6到Ra3.2，螺纹段取Ra3.2就可以，不需要过高的表面精度，毕竟这类构件属于常规五金紧固件，过高的精度要求会提升不必要的加工成本。材料选择上一般用中碳钢调质处理就可以满足多数场景的强度要求，如果是在腐蚀环境下使用，可以换成不锈钢材质，不过要注意不锈钢的强度比调质中碳钢略低，核算载荷的时候要适当降低许用应力值。
