带法兰安装座的开槽输出轴结构设计

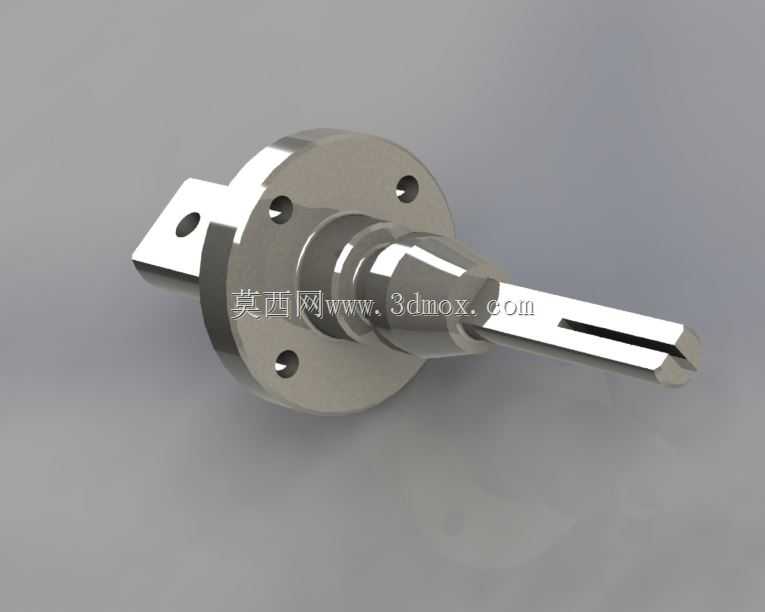

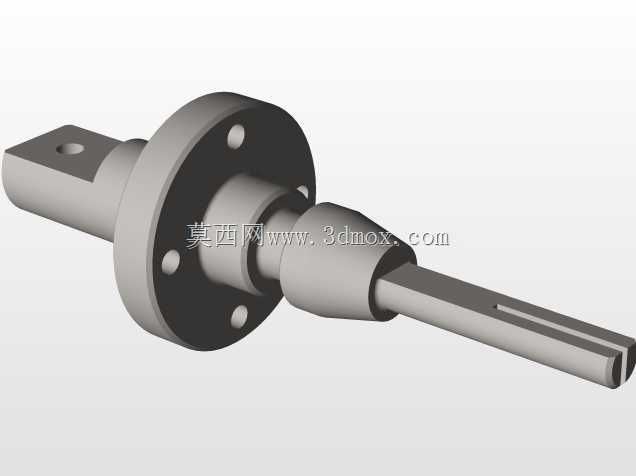

　　这款带圆形安装法兰的开槽输出轴，是小型传动模组里的核心动力输出构件，日常在轻工自动化输送线、小型包装设备的动力端、台式试验设备的扭矩输出工位都能见到这类结构的身影，它的核心作用是把驱动端传递来的扭矩稳定输出到末端执行件上，同时依靠自身的法兰结构完成整机的定位安装，不需要额外加装轴座固定套，能大幅缩减传动端的装配空间占用。

　　从结构设计逻辑来看，法兰盘上均匀分布的三个安装通孔，是用来穿装固定螺栓的，孔位的节圆尺寸经过匹配计算，刚好适配常规小型设备的安装面板开孔范围，安装时法兰盘的贴合面直接抵靠在设备安装基准面上，能保证轴的回转中心和设备安装面的垂直度控制在合理公差范围内，避免轴运转时出现偏摆磨损。轴身靠近法兰的位置做了阶梯轴肩设计，这个轴肩一方面是用来给配套的滚动轴承做轴向定位，轴承内圈抵靠在轴肩上，能承受传动过程中产生的轴向窜动力，另一方面阶梯结构也能优化轴的应力分布，避免法兰和轴身衔接位置因为应力集中出现断裂风险，毕竟这个位置是扭矩传递和安装受力的叠加区域，做圆弧过渡的轴肩能有效分散交变载荷带来的应力集中。

　　轴的输出端做了通槽结构，这个开槽设计不是随意添加的，主要是为了和末端的传动轮、拨叉或者执行件实现周向固定，相比普通的键槽连接，这种开槽结构可以适配带插销的连接构件，装配时直接把末端构件的插销卡入槽内，就能传递扭矩，而且拆装的时候不需要额外拆卸键连接的紧固件，在需要频繁更换末端执行件的工位上，这种结构的装配效率比平键连接高不少。同时开槽的末端做了倒角处理，能避免装配时插销和槽口发生磕碰刮擦，也能减少槽口位置的应力集中，防止轴在正反转切换的时候槽口位置出现裂纹。

　　从安装边界尺寸来看，法兰盘的外径设计控制在较小的范围，适配小型设备的紧凑安装空间，轴的伸出长度根据常规传动端的布局做了匹配，伸出段的直径公差按照常用的轴承配合公差选取，和标准深沟球轴承的内圈能实现过渡配合，既保证装配时不会过松出现跑圈内滑，也不会因为过盈量太大导致装配困难、轴承内圈胀死影响回转精度。轴的表面粗糙度在配合面位置做了细化处理，非配合面保留常规机加工的粗糙度即可，既能控制加工成本，也能满足使用需求。

　　在实际使用场景里，这类轴结构常搭配小型深沟球轴承使用，轴承安装在法兰和输出端之间的轴颈位置，法兰外侧的轴段用来和驱动端的联轴器或者同步带轮连接，动力从驱动端输入后，经过轴身传递到开槽的输出端，带动末端构件做回转或者往复摆动动作。设计的时候特意把轴的各段直径差控制在合理范围，既满足不同位置的配合需求，也减少了机加工时的换刀次数，降低加工难度。另外法兰盘的安装孔做了沉孔设计，固定螺栓拧入后螺栓头不会突出法兰表面，避免和周边的传动构件发生运动干涉，这个细节在紧凑安装空间里尤为重要，很多新手设计时容易忽略沉孔结构，导致装配后螺栓头刮蹭周边的旋转零件，造成设备卡滞。

　　这类轴的受力工况以传递中等扭矩为主，不需要承受过大的径向载荷，所以轴身的直径不需要做的太粗，整体结构轻量化的同时也能保证足够的刚性，运转时的挠度控制在允许范围内，不会因为轴的变形导致末端执行件的定位精度超差。在选材上这类轴一般选用常用的中碳钢调制处理，表面硬度满足耐磨需求，芯部又有足够的韧性，能承受频繁正反转带来的冲击载荷，不需要使用昂贵的合金钢材料，能很好的控制整机的制造成本，适配批量生产的小型设备需求。
