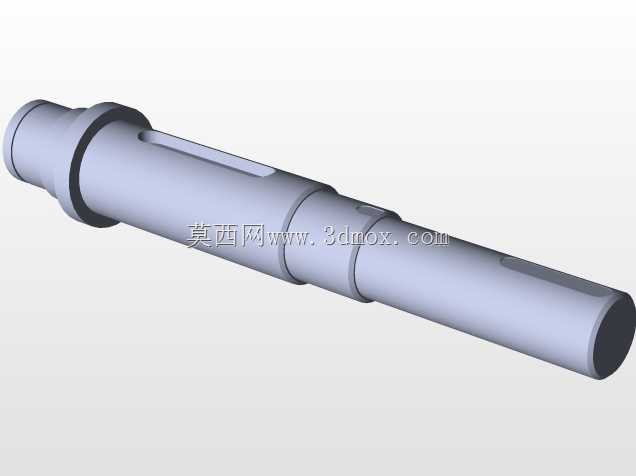

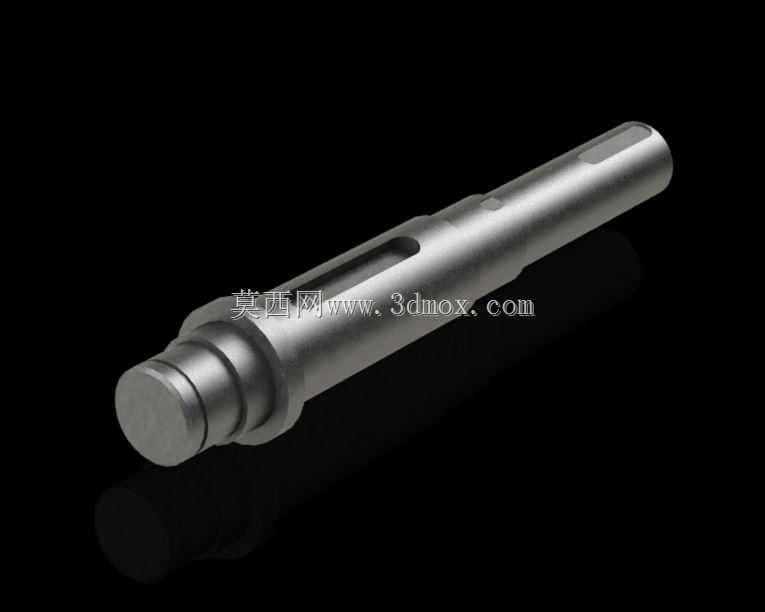

带键槽阶梯式传动连接轴结构设计

　　这类阶梯式带键槽的轴件，是传动系统里承担扭矩传递、零部件定位支撑的核心基础件，在各类需要回转运动传递的设备里都能见到它的身影，从常规的输送线驱动端、小型机床的进给传动单元，到农用机械的动力输出部位、轻工设备的辊组连接位置，都需要这类轴件作为动力衔接的载体。做这类轴的结构设计时，首先要捋清整个传动链的载荷特性，是恒定扭矩输出还是存在交变冲击载荷，不同轴段上需要装配的零件类型、配合精度要求，直接决定了各段轴径的阶梯差大小——要兼顾装配便利性和定位可靠性，装配轴承的轴段、装配传动轮的轴段、做轴向定位的轴肩位置，尺寸公差要匹配对应标准件的配合要求，不能出现轴肩过高导致轴承拆卸困难，或是轴肩高度不足导致零件定位失效的问题。轴上开设的键槽位置，

　　要对应所配传动件的轮毂键槽尺寸，键槽的对称度公差直接影响扭矩传递的平稳性，如果键槽偏斜，装配后键的受力会出现单侧挤压，长时间运转容易出现键的压溃、轴槽的磨损，甚至引发传动异响。设计时还要考虑轴的支撑跨距，两个轴承安装位之间的距离，要结合轴的抗弯模量核算挠度，避免轴在额定转速下出现挠曲变形过大，影响轴承的使用寿命和传动精度，对于转速偏高的应用场景，还要额外校核轴的临界转速，避开共振区间。轴端的倒角、各阶梯位置的过渡圆角，这些细节往往容易被忽略，过渡圆角如果过小，会在轴径变化的位置形成应力集中，在交变载荷作用下很容易萌生疲劳裂纹，最终导致轴的断裂；轴端倒角除了方便零件装配导入，还要去除加工毛刺，避免装配时刮伤配合零件的内孔表面。

　　从安装边界来看，这类轴的轴向固定通常靠轴肩配合轴端挡圈、圆螺母或是轴承端盖实现，设计时要预留出紧固件的安装空间，不能出现装配时工具无法操作的问题，轴上如果有需要做动平衡的应用场景，还要在对应轴段预留平衡配重的工艺位置，或是在设计阶段就尽量让轴的质量分布沿回转中心对称，减少后续动平衡的修正量。实际选型应用时，要结合传递的额定扭矩核算轴的最小轴径，再根据装配零件的内孔尺寸调整各段轴径，不能单纯靠经验选轴径，遇到有冲击载荷的工况，还要适当提高轴的材料热处理要求，比如做调质处理提升轴的综合力学性能，键槽位置可以做局部强化处理，提升抗挤压和抗磨损能力。日常维护中，这类轴的失效大多出现在应力集中位置、键槽配合面以及轴承安装轴颈位置，设计阶段提前优化过渡结构、匹配合理的配合公差，能大幅降低后期运维的更换频率，也能提升整个传动单元的运行可靠性。
