管道固定用U形螺栓紧固连接件结构

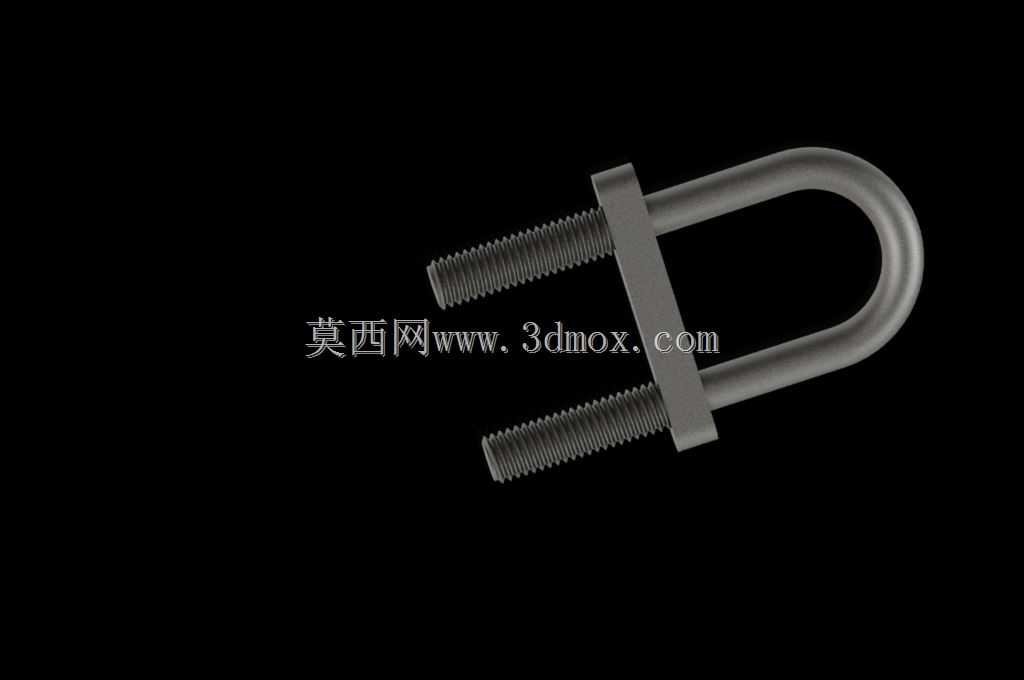

　　在工业管路铺设、轻型设备机架固定、户外支架安装等场景里，U形螺栓是出镜率极高的紧固连接件，和普通六角螺栓的单侧压紧逻辑不同，它依靠U形弯的环抱结构实现对圆柱类构件的全周限位，不会因为单侧受力出现构件滑移、偏转的问题，尤其适合圆形管材、圆钢杆件的抱装固定。从结构设计逻辑来看，这款U形螺栓采用一体冷弯成型工艺，U形圆弧段的内径和待固定构件的外径做了公差匹配，圆弧过渡处没有应力集中的尖角，避免长期受载后出现弯段断裂的问题；两侧直杆段加工有连续外螺纹，螺纹收尾处做了退刀处理，配合配套的压板和螺母，可以实现环抱压紧力的均匀调节，不会出现单侧压紧力过大导致管材变形的情况。实际安装过程中，需要先确认待固定构件的外径，匹配对应圆弧内径的U形螺栓，

　　安装时先将U形弯环抱在待固定圆柱构件外侧，再将配套的平压板穿过两侧螺纹段，贴紧安装基座的表面，之后依次拧上六角螺母，采用对角交替拧紧的方式逐步加力，保证两侧螺纹段的受力均匀，避免因为单侧拧紧导致U形弯出现偏斜，影响抱紧力的均匀性。从安装边界来看，两侧螺纹段的长度需要满足穿过安装基座、压板厚度后预留2-3个螺距的余量，保证螺母完全啮合后不会出现螺纹脱扣的问题；U形弯的开口宽度需要略大于待固定构件的外径，方便安装时顺利卡入构件，同时开口宽度不能过大，否则会导致抱紧时圆弧段和构件表面出现间隙，降低固定可靠性。在管路安装场景中，这类U形螺栓常用来将输水、输气管道固定在墙面支架、设备机架上，相比管卡类固定件，它的结构强度更高，

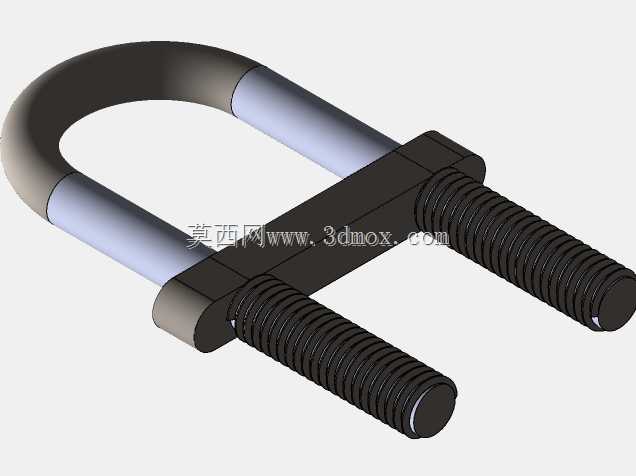

　　能承受更大的轴向和径向载荷，适合有振动的管路固定场景，比如空压机管路、水泵进出口管路的固定，能有效缓冲管路运行时的振动，避免管路移位。在户外电力支架、通信塔架的安装中，U形螺栓也常用来固定横担、爬梯等圆钢构件，依靠全环抱的结构，即使在长期风载作用下也不会出现构件滑脱的问题。设计这类U形螺栓的三维模型时，需要重点控制U形圆弧段的圆度，保证圆弧和待固定构件的贴合面积足够大，避免局部应力集中压伤构件表面；两侧直杆段需要保证平行度，否则安装时压板无法顺利穿入，强行安装会导致螺纹段受弯，降低螺纹的连接强度；螺纹的加工精度需要满足普通紧固螺纹的公差要求，保证和标准螺母的互换性，不需要定制特殊规格的螺母，降低现场安装的配件成本。另外，

　　U形弯和直杆段的过渡位置需要做圆角处理，避免冷弯过程中出现材料微裂纹，长期受载后出现断裂失效。在不同的使用场景下，还可以根据实际载荷调整杆部直径，比如大直径重载管路固定时，选用更粗的杆径，提高整体的抗拉和抗剪强度；轻型构件固定时，可以适当减小杆径，降低配件成本和安装重量。需要注意的是，这类U形螺栓不适合用来承受大的冲击载荷，因为U形弯的结构在冲击载荷下容易出现开口扩张的问题，如果有冲击载荷的使用场景，需要在安装时增加防松垫圈，或者采用双螺母防松的结构，避免螺母在振动下出现松脱。
