起重设备用重型吊钩结构三维设计

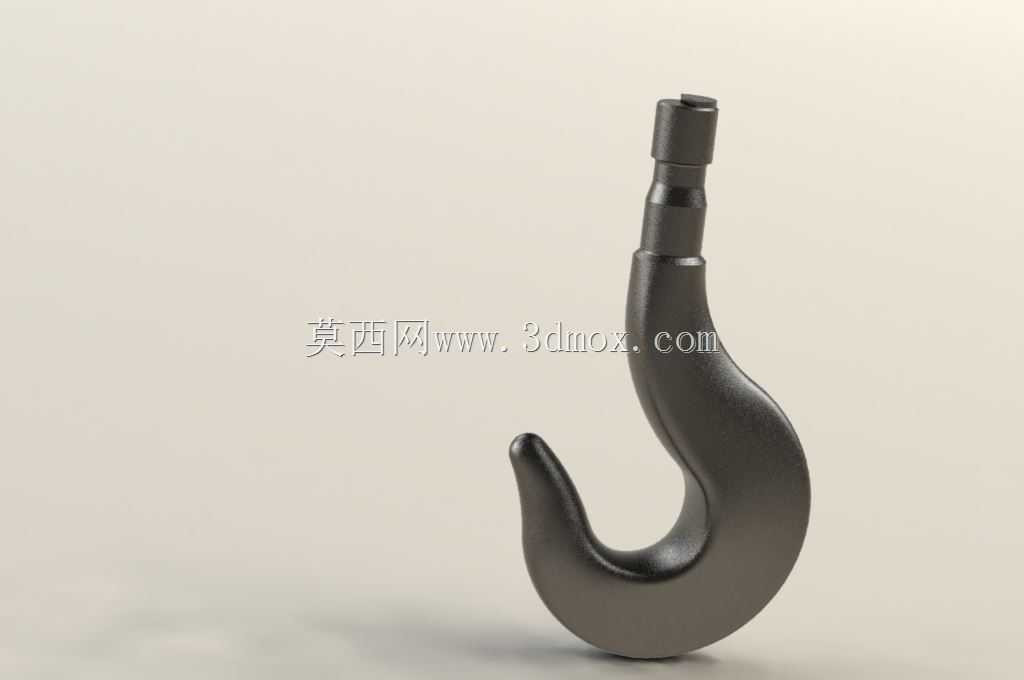

　　在车间重型物料转运、港口集装箱装卸、基建工程钢筋构件吊装、厂区设备检修移位等各类涉及重物垂直起吊与水平转运的作业场景里，吊钩是连接起重设备起升机构与被吊载荷的核心受力部件，其结构合理性直接决定整套起重作业的安全冗余，哪怕是钩身曲率的微小偏差、安装段配合公差的超差，都可能在额定载荷下引发应力集中，最终导致脱钩、断裂等恶性安全事故。这款吊钩的设计完全围绕起重作业的实际受力工况展开，没有多余的装饰性结构，每一处曲面过渡、尺寸设定都对应明确的工程需求。从结构上看，钩身采用大曲率平滑过渡的C形钩腔，钩尖位置做了向内收的安全挡边预留结构，实际使用时可配套弹簧式防脱卡板，避免吊装过程中钢丝绳、吊装带从钩腔滑出；

　　钩身从钩尖到上端安装段的截面是渐变的椭圆过渡结构，并非等直径圆钢，这种设计是因为吊钩起吊时不同位置的受力弯矩存在明显差异，钩腔中部受拉弯组合应力最大，截面尺寸最大，往钩尖方向弯矩逐渐减小，截面随之平滑收窄，往上端安装杆方向则逐步过渡到圆柱形配合段，既保证了各位置的强度冗余，又尽可能控制了吊钩自身重量，降低起重机构的无效载荷。上端的安装段做了阶梯轴结构，最顶端是小直径的定位段，中间是带环形卡槽的固定段，下端是和钩身平滑衔接的过渡锥面，这种结构适配市面上主流的起重滑车、电动葫芦吊钩组的安装接口，安装时定位段先穿入吊钩横梁的配合孔完成径向定位，环形卡槽用来卡装推力轴承与锁紧螺母，让吊钩在起吊过程中可以随载荷自由转动，避免吊装带、

　　钢丝绳拧扭产生附加应力，过渡锥面则用来分散安装段与钩身衔接位置的应力，避免直角衔接带来的应力集中问题。从安装边界来看，这款吊钩的安装段直径、卡槽位置尺寸都严格匹配通用起重吊钩组的配套尺寸，不需要对现有葫芦、滑车的吊钩横梁做额外改造就能直接替换安装，钩腔的开口尺寸经过测算，能够兼容不同规格的卸扣、吊装带环眼、钢丝绳套环，不会出现开口过小无法穿入吊具、开口过大导致吊具在钩腔内晃动幅度过大的问题。在实际建模过程中，所有曲面都做了G2连续过渡处理，没有尖锐的棱角与突变截面，这是因为起重类受力部件在交变载荷下，应力集中位置很容易萌生疲劳裂纹，平滑的曲面过渡能让载荷在钩身表面均匀传递，把峰值应力控制在材料许用应力范围内；

　　钩身的重心与上端安装段的轴线完全重合，起吊额定载荷时不会出现偏载扭转的情况，能保证载荷垂直起吊，减少起升过程中的载荷晃动。很多现场使用的老旧吊钩容易出现的问题，比如钩身被钢丝绳磨出深沟、安装段螺纹磨损松脱、钩尖变形外张，这款吊钩在设计时都做了针对性的结构优化：钩腔内侧与钢丝绳接触的位置做了加厚处理，预留了足够的磨损余量，长期使用磨耗后也能保证剩余截面满足强度要求；安装段采用卡槽加锁紧螺母的固定方式，相比传统螺纹直接连接的结构，抗冲击、防松脱能力更强，频繁起吊制动的冲击载荷下也不会出现连接松动；钩尖位置做了局部加厚，即使受到意外碰撞或者长期载荷作用产生微小变形，也不会出现外张过大导致吊具脱出的问题。在不同的应用场景里，这款吊钩可以根据额定起重量匹配对应材质的加工工艺，小吨位场景可采用锻造碳素钢加工，大吨位重载场景则可采用合金结构钢锻造后做调质处理，表面做发黑或者镀锌防锈处理，适配车间、港口、工地等不同的作业环境，不管是配合电动葫芦做车间内的机床部件吊装，还是配合汽车吊做户外基建的建材吊装，都能满足使用要求。建模时还原了吊钩的所有细节结构，包括安装段的阶梯尺寸、卡槽位置、钩身的曲率变化、各段的过渡圆角，能够直接用来做吊装方案的受力仿真模拟，也可以作为起重设备维保替换配件的加工参考，结构尺寸完全符合通用起重吊具的配套规范，不存在非标结构无法适配现有设备的问题。
