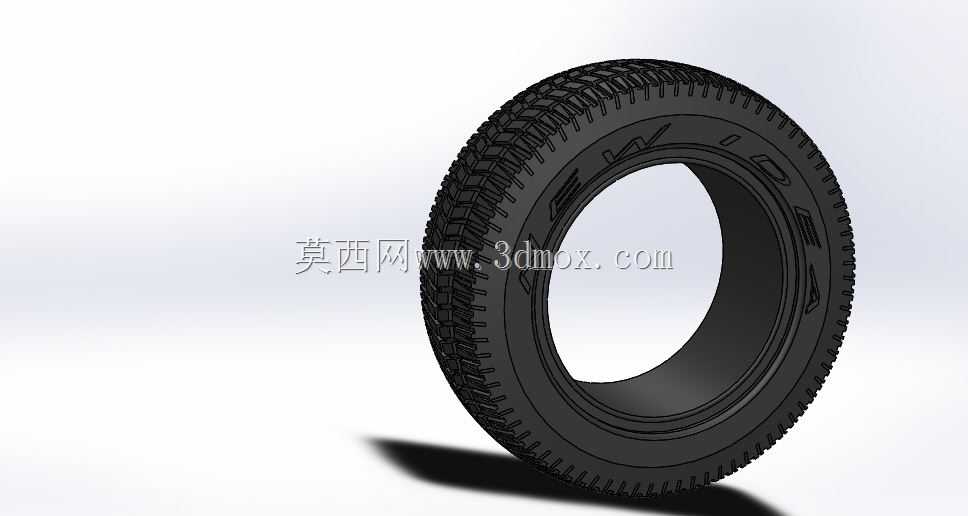

橡胶材质汽车轮胎三维结构设计

　　日常做整车底盘行走系统匹配时，轮胎是最先需要确认边界的部件之一，它直接决定了整车的接地特性、通过性以及行驶平顺性，这次建模的橡胶轮胎，首先要考虑的就是和不同规格轮辋的装配适配关系，建模时先确定了胎圈位置的直径公差，胎圈是和轮辋直接贴合的部位，过盈量控制不好要么装配困难，要么行驶中出现脱圈风险，所以在草绘阶段就把胎圈的着合直径、着合宽度的尺寸基准卡死，预留出橡胶件正常的压缩变形量，避免后期装配干涉。

　　从实际使用场景来看，这类轮胎多用于民用乘用车及轻型载货车辆，日常行驶覆盖城市铺装路面、轻度非铺装路面，所以胎面花纹的设计不是单纯做外观纹理，每一块花纹块的排布、花纹沟的深度和宽度，都要兼顾排水性能、抓地力以及滚动噪音。建模时特意把胎面的主花纹沟做了连续的导流结构，横向花纹沟和纵向主沟连通，雨天行驶时能快速把接地面积内的积水排出，降低水滑风险；花纹块的边缘做了微小的倒角处理，一方面是减少橡胶块在接地受压时的应力集中，延缓胎面异常磨损，另一方面也能降低花纹块拍打地面产生的行驶噪音。

　　胎侧部分的建模也没有做简化处理，实际轮胎的胎侧是承受侧向载荷、缓冲路面冲击的关键部位，建模时还原了胎侧的弧度变化，从胎圈位置到胎面的过渡曲率，是按照标准轮胎的扁平比设定的，这个曲率直接影响轮胎的侧向刚度，过陡的胎侧会让缓冲性能下降，颠簸路面的冲击直接传递到悬架，过平的胎侧则会让转向时侧向变形过大，影响操控响应。同时胎侧的厚度做了渐变处理，靠近胎圈的位置橡胶厚度更大，因为这个位置是轮辋装配的应力集中区，还要承受车辆起步、制动时的扭矩传递，厚度不足很容易出现胎圈开裂的问题。

　　很多新手建模轮胎时容易忽略内部的结构层级，虽然外观是橡胶材质，但实际轮胎内部有帘布层、带束层的结构支撑，这次建模虽然是外观结构模型，但在胎体的轮廓设计时，已经预留出了内部骨架结构的安装空间，胎体内腔的轮廓是按照充气后的正常形变轮廓做的，也就是说后期如果要做有限元分析，直接在这个模型基础上赋予橡胶材料属性、添加内部帘布层的复合材料属性，就能直接做充气变形、接地压力分布的仿真，不用再重新调整外轮廓。

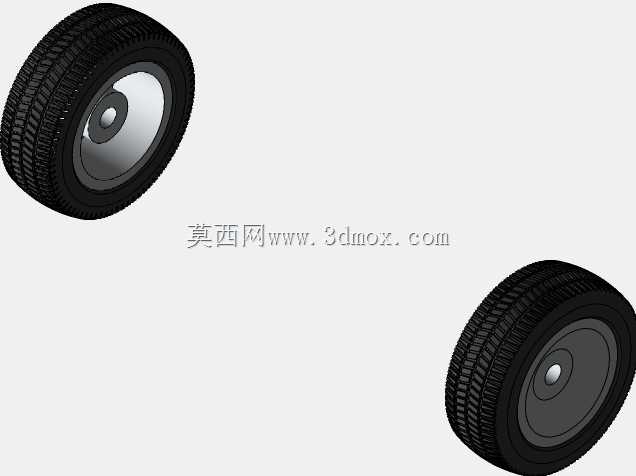

　　安装边界方面，这个轮胎模型的轴向宽度、最大外径都做了参数化关联，调整轮辋直径参数时，胎圈位置会自动适配，胎面、胎侧的曲率也会跟着扁平比参数同步更新，不用重新草绘轮廓。在做整车总布置时，这个模型可以直接导入装配体，检查轮胎和轮罩、转向拉杆、悬架摆臂之间的运动间隙，尤其是转向最大角度、悬架跳动到极限位置时，不会出现轮胎和周边部件干涉的问题。另外胎面的花纹深度是按照新胎的标准尺寸做的，后期做磨损仿真时，可以直接通过偏移胎面曲面来模拟不同磨损程度的轮胎状态，不用重新构建模型。

　　从功能特性来说，橡胶材质的特性在建模时也做了考量，橡胶是典型的超弹性材料，接地时会产生非线性变形，所以模型的胎面接地部分没有做刚性简化，曲面的连续性达到G2级别，做接地仿真时不会因为曲面棱角出现应力集中的假结果。胎面的花纹块排布做了节距错位，避免相同节距的花纹块连续接地产生共振噪音，这也是实际轮胎设计中常用的降噪手段，建模时把不同节距的花纹块做成了可阵列的特征，调整节距参数就能快速匹配不同噪音要求的轮胎方案。

　　很多人觉得轮胎建模就是画个圆环加纹理，实际上在工程应用里，轮胎的每一处曲面变化都和性能直接相关，比如胎肩位置的过渡圆角，圆角太小会导致胎肩部位接地压力过大，出现偏磨、胎肩脱层的问题，圆角太大则会减少胎面的有效接地面积，降低抓地力。这次建模时胎肩的圆角是经过反复调整的，既保证了接地时胎面压力分布均匀，也兼顾了胎侧的散热性能，胎肩部位的花纹沟也预留了散热的空间，避免长时间高速行驶时胎肩温度过高导致橡胶老化加速。

　　在和整车匹配的时候，这个模型还可以直接用于渲染、动画制作，比如做整车的宣传动画、拆装演示动画时，轮胎的转动、接地变形效果都可以通过这个模型直接实现，不用再做后期的模型修补。另外模型的所有特征都是可编辑的，没有做碎面处理，结构工程师拿到手之后，可以根据具体的车型需求，调整花纹样式、扁平比、载荷等级对应的尺寸参数，快速衍生出不同规格的轮胎模型，大幅缩短底盘部件的建模周期。
