手动螺旋顶升承重作业工具结构

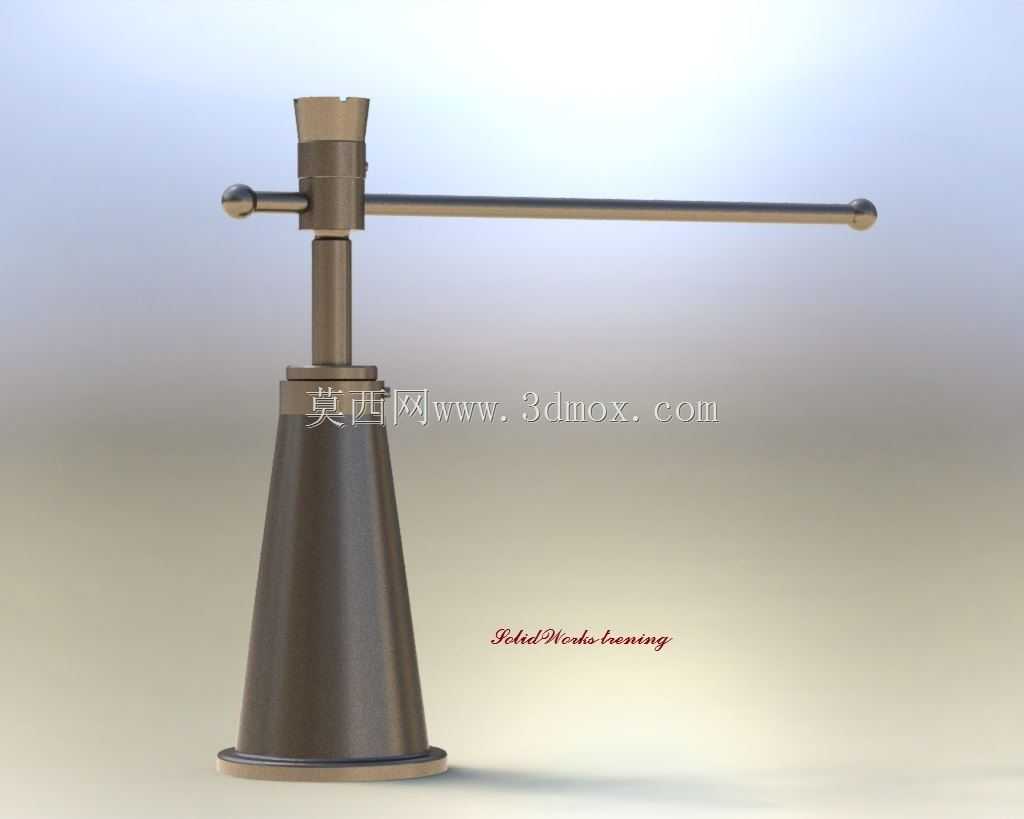

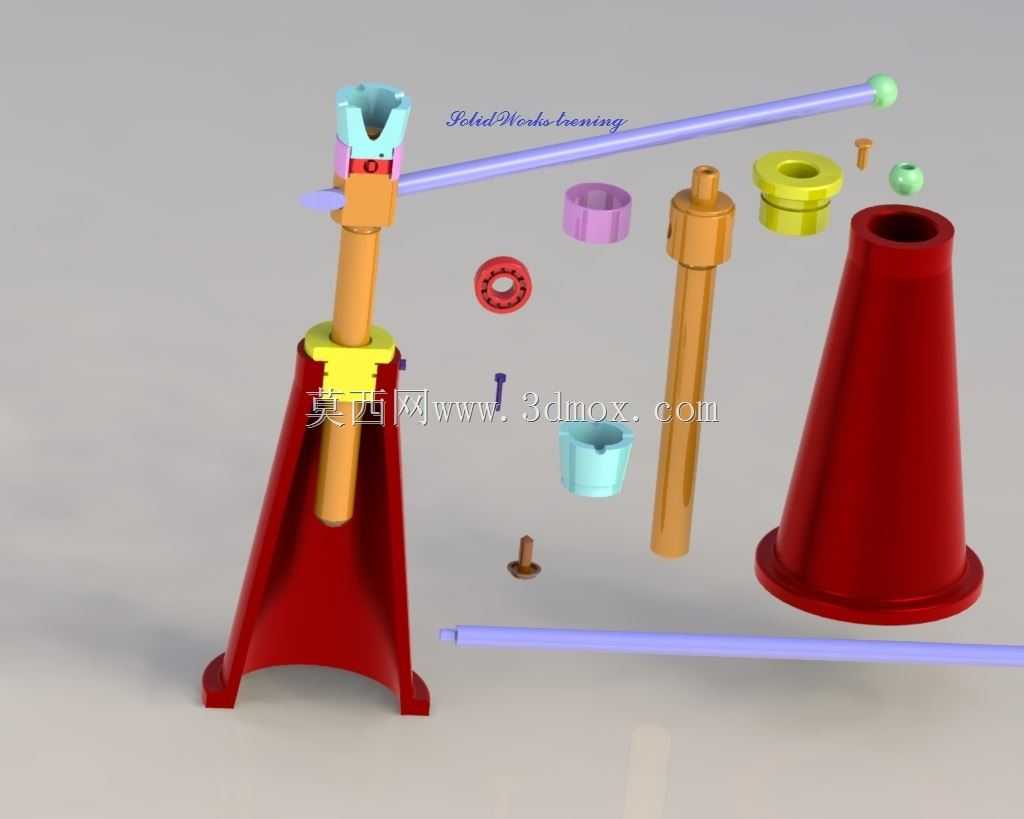

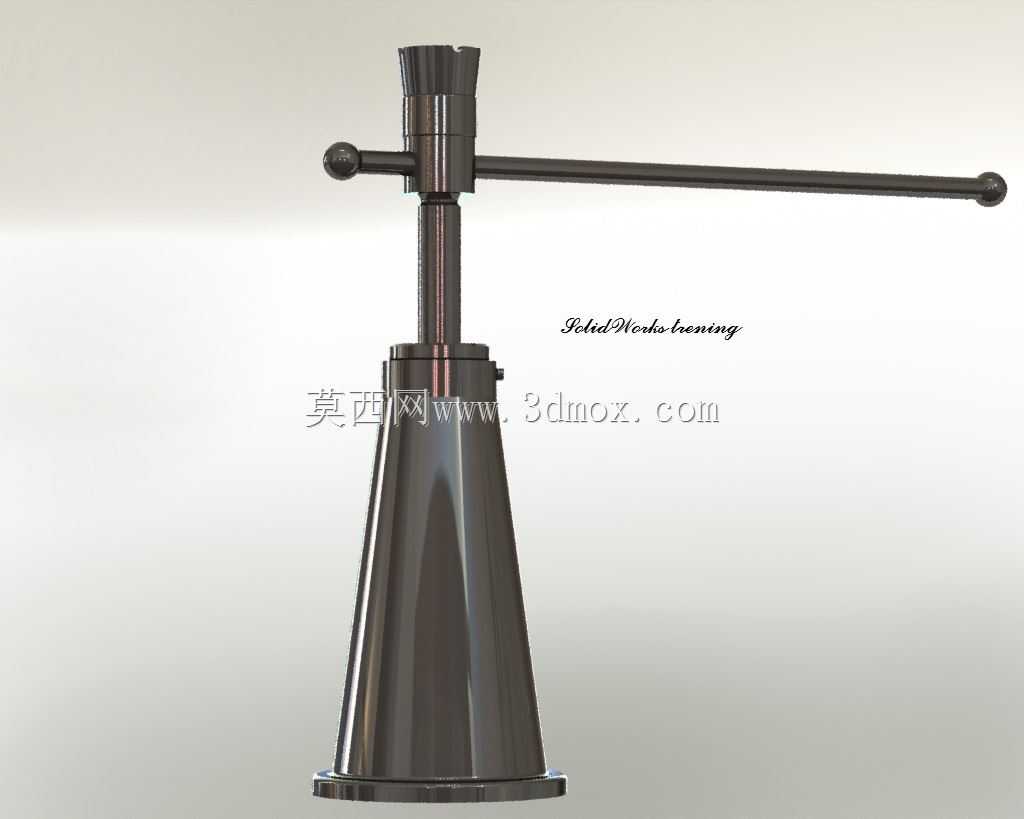

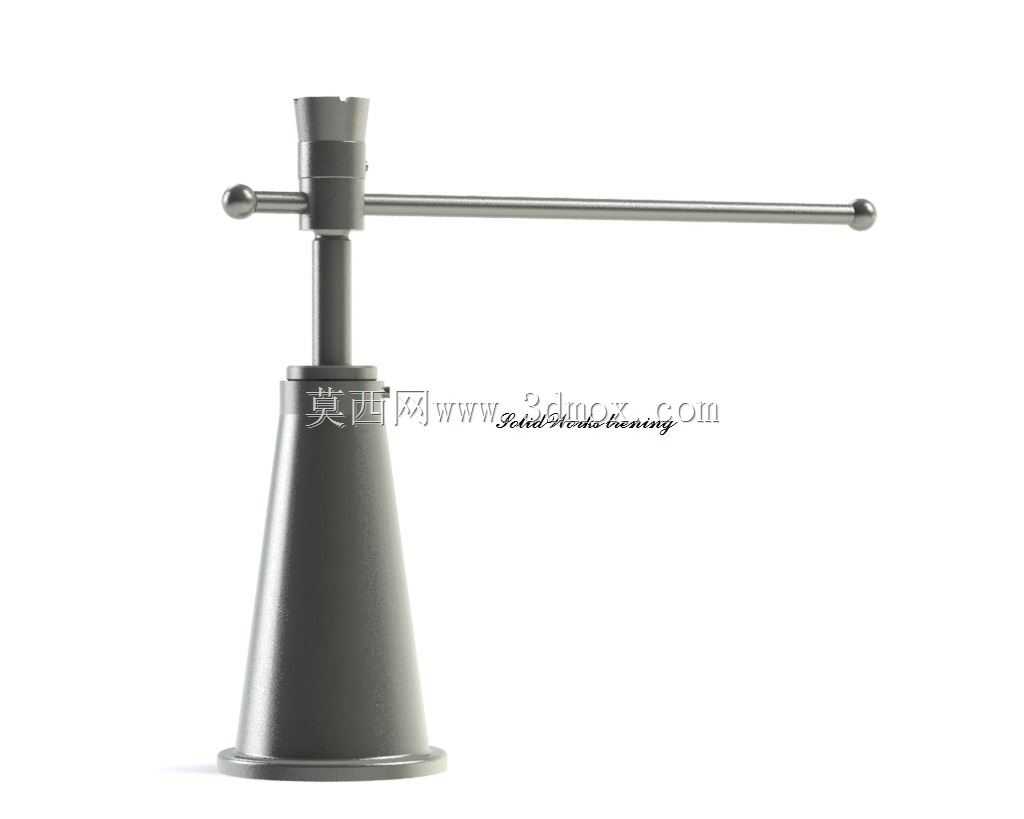

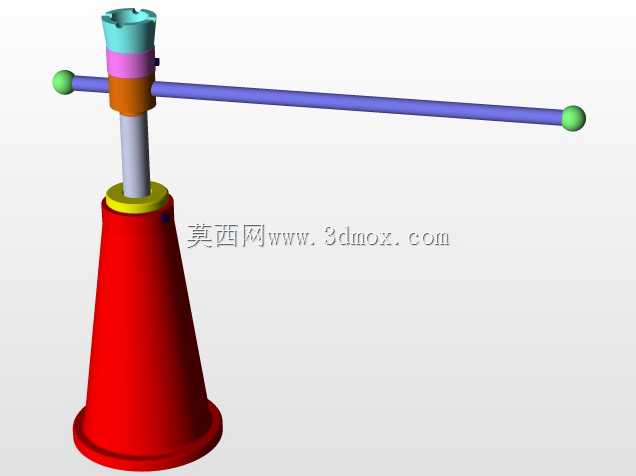

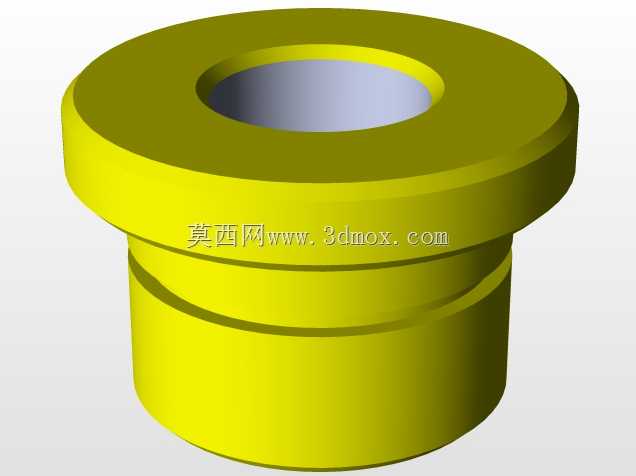

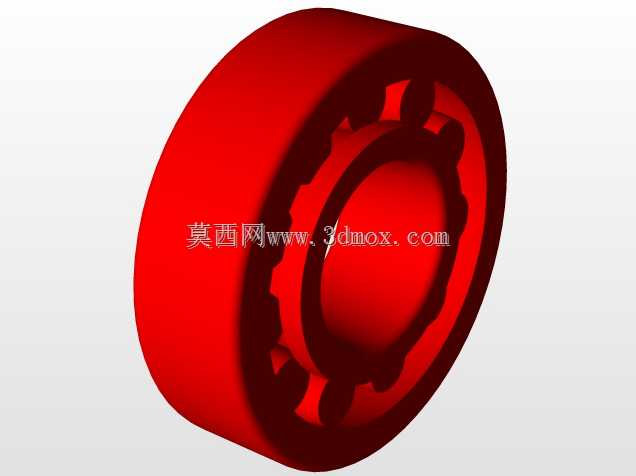

　　在设备检修、小型构件安装、重物位移调整这类现场作业场景里，手动螺旋顶升工具的使用频次一直不低，尤其是无外接动力源的野外作业、车间局部工位调整、重型部件装配对位的场景下，这类纯机械传动的顶升构件不需要配套液压站、气源管线，也不存在液压油泄漏污染作业面、密封件老化泄压的隐患，靠螺纹副的机械自锁特性就能长时间保持顶升姿态，稳定性更适配长时间承重支撑的工况。这款螺旋顶升结构的整体受力路径从顶部承托台开始，作业时转动横向穿设的长操作杆，扭矩传递到中部的传动螺杆段，螺杆与底座内部的内螺纹副配合，将旋转运动转化为垂直方向的直线位移，实现顶部承托面的升降动作。从结构设计逻辑来看，底座采用上窄下宽的锥形轮廓，底部支撑面的直径大于上部螺杆段的外径，

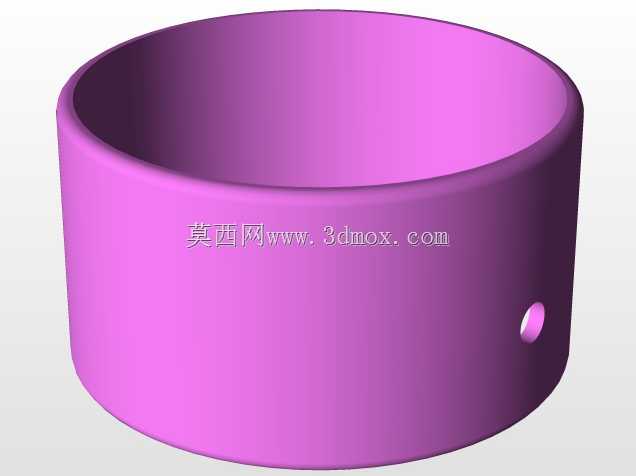

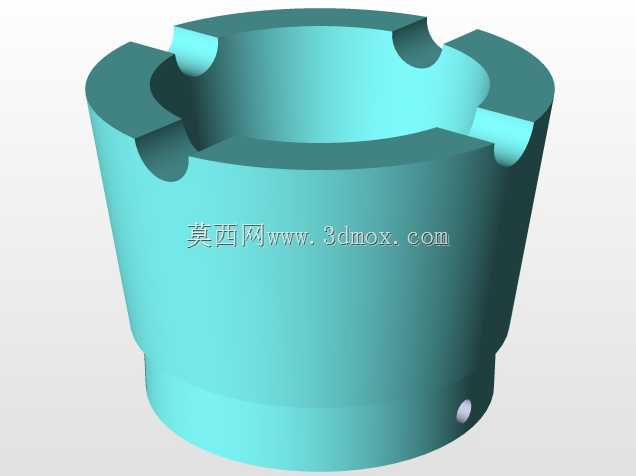

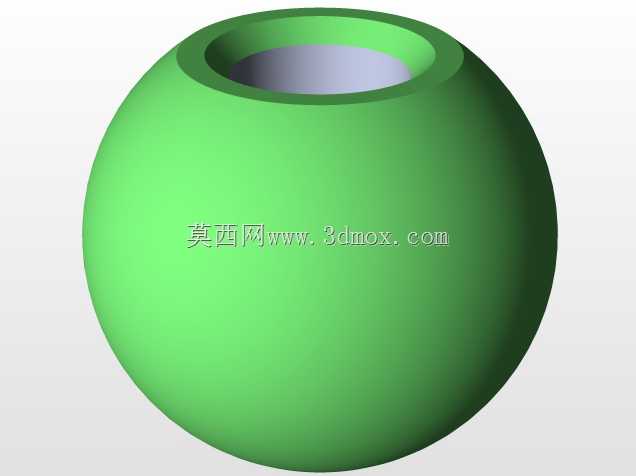

　　这种设计一方面降低了整体重心，顶升作业时支撑面的抗倾覆力矩更大，即使承受偏载载荷，也能保证底座与支撑面的贴合度，避免侧翻风险；另一方面锥形的外壁结构在铸造或者机加工阶段更容易实现拔模，减少加工余量，同时外壁的倾斜面能避免作业时杂物、碎屑堆积在螺杆与底座的衔接位置，降低螺纹副被卡滞的概率。横向操作杆采用长杆径设计，穿设在螺杆顶部的传动套径向通孔内，两端做了球形封头处理，既避免操作时杆端划刮作业人员手部，也能在需要更大顶升扭矩的时候，在杆端套接加力管延长力臂，降低手动操作的施力强度，操作杆与传动套的通孔采用间隙配合，不需要额外的紧固件固定，作业时可以根据操作空间的大小调整操作杆的伸出长度，在狭窄工位里可以将杆的一端短伸出，减少转动所需的空间半径。顶部的承托台设计了带卡槽的顶面结构，不是光滑平面，作业时被顶升构件的底部凸缘可以卡入卡槽内，避免顶升过程中构件出现水平滑移，尤其是顶升带棱角的金属构件、设备机脚的时候，卡槽的限位作用能大幅提升作业安全性，承托台与螺杆顶端采用同轴配合，保证顶升力沿螺杆轴线垂直传递，避免螺杆承受额外的弯曲载荷，延长螺纹副的使用寿命。从安装边界尺寸来看，这款顶升结构收拢状态下的整体高度适配常规设备机脚的底部间隙，不需要额外垫高基础就能直接放入作业位置，最大顶升行程覆盖日常检修作业的常见顶升高度需求，不需要多次垫入垫块来调整顶升高度，减少作业步骤。底座底部的支撑面做了平整化处理，放置在水泥地面、钢板平台、

　　硬质枕木上都能保证足够的接触面积，不会因为支撑面局部压强过大陷入基础内，导致顶升姿态倾斜。螺纹副的选型采用了梯形螺纹，相比普通三角螺纹，梯形螺纹的牙型强度更高，牙根处的应力集中更小，能承受更大的轴向载荷，同时螺纹的导程设计匹配手动操作的输入转速，转动一圈操作杆对应的顶升高度不会过大，方便作业人员精准控制顶升位移，在设备对位、构件调平的场景下可以实现毫米级的高度微调，不会因为顶升速度过快导致构件碰撞或者定位偏差。整个结构没有额外的易损件，传动部位只需要定期涂抹润滑脂就能保证操作顺畅，螺纹副的自锁特性可以保证在任意顶升高度下都能锁止，不需要额外设置锁止销或者制动结构，即使作业过程中操作人员误松手，顶升结构也不会出现回落，安全冗余度更高。

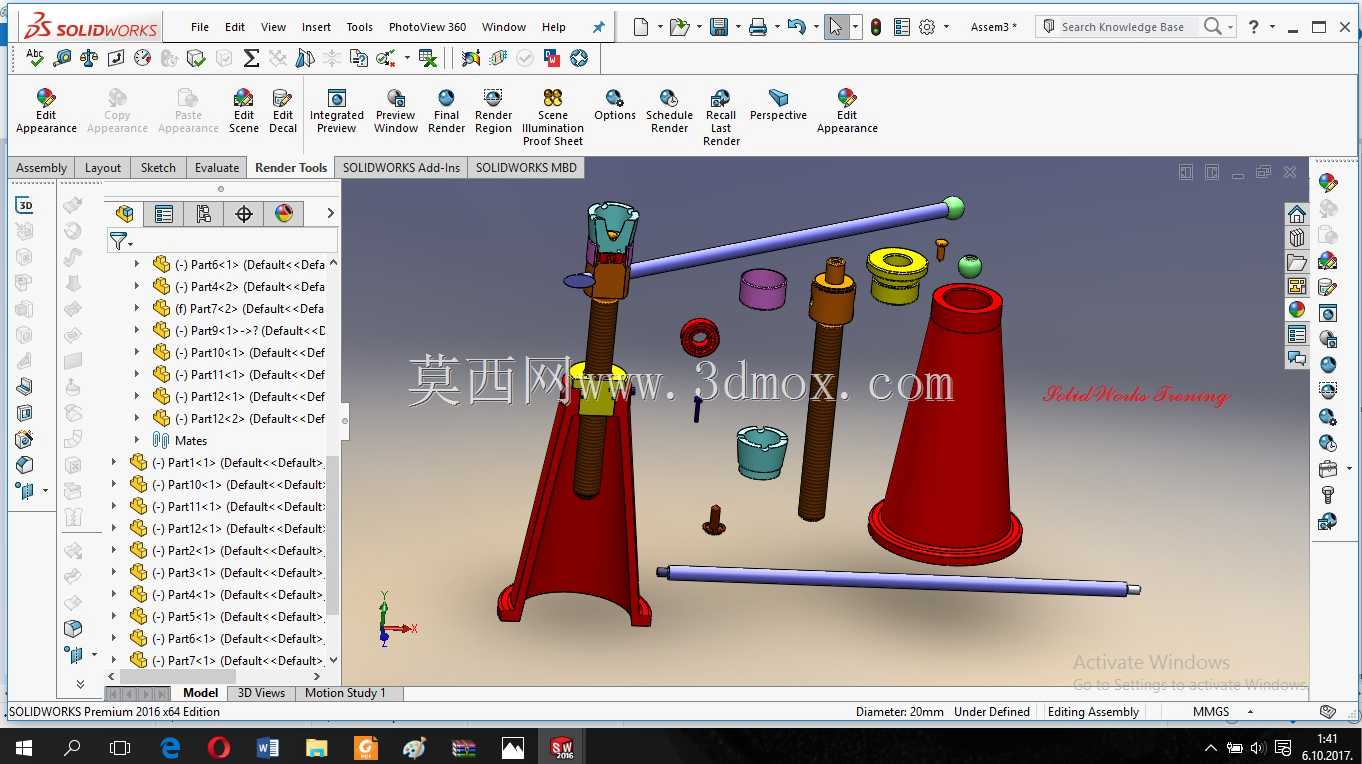

　　在实际作业选型时，这类螺旋顶升结构更适合需要长时间保持顶升姿态的工况，比如设备安装时的机脚垫更换、管道架设时的临时支撑、重型部件装配时的高度对位，相比液压类顶升工具，它的维护成本更低，存放时不需要考虑直立放置避免漏油的问题，低温环境下也不会因为液压油黏度变化导致操作卡滞，适配的作业环境温度范围更宽。结构的所有受力部件都采用金属材质，螺杆部分经过调质处理提升表面硬度与芯部韧性，底座采用铸铁一体成型，抗震性能更好，承受冲击载荷时不会出现开裂变形，操作杆采用高强度圆钢制作，施加较大扭矩时不会出现杆体弯曲变形。在三维建模过程中，需要重点保证螺纹副的同轴度公差，螺杆轴线与底座支撑面的垂直度公差控制在合理范围内，避免顶升过程中出现卡滞、偏磨的问题，顶部承托台的卡槽尺寸要匹配常见的设备机脚、构件凸缘的尺寸，保证限位作用有效，底座的锥度设计要兼顾重心降低与结构减重，避免整体重量过大导致搬运不便，同时要保证底座壁厚满足最大额定载荷下的强度要求，通过有限元校核底座根部、螺纹牙根、传动套衔接位置的应力分布，避免应力集中导致的结构失效。
