达芬奇锥形装甲轮式作战装置结构复原

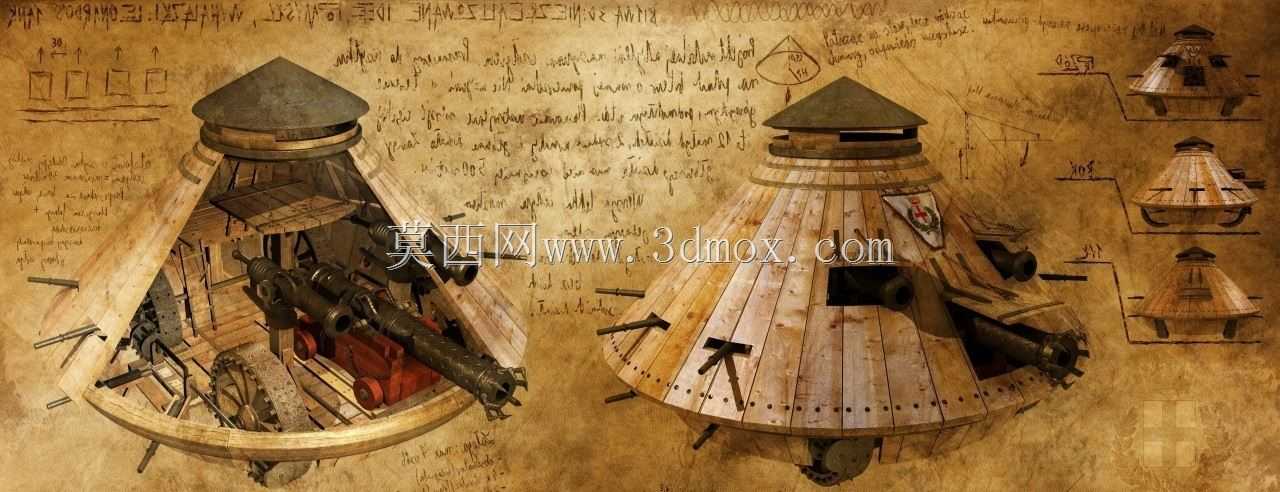

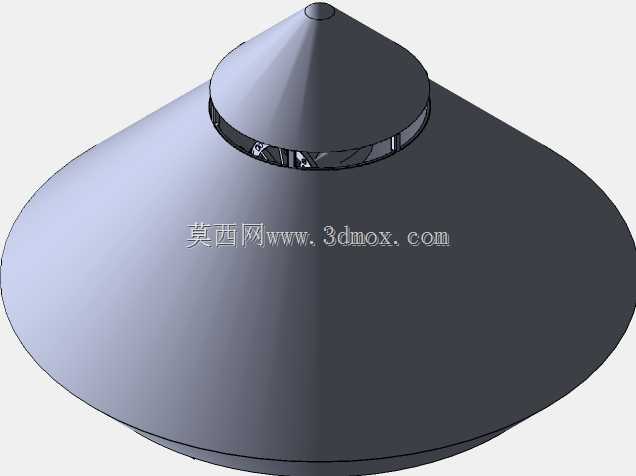

　　从结构落地的角度拆解这套早期装甲作战装置的设计逻辑，首先要明确其核心应用场景是开阔野战环境下的阵地突破作业，区别于后世履带式装甲载具的越野需求，这套装置的初始设计定位是依托平整硬质地面，为一线步兵提供可移动的火力支撑点，替代固定炮台的静态防御属性，实现战线推进过程中的伴随火力压制。整套装置的外形采用圆锥台收顶结构，底部为环形承载框架，顶部为锥形封闭顶盖，这种构型的核心考量是降低敌方抛射武器的命中侵彻效率，倾斜布置的木质装甲板可让入射的石弹、箭矢产生跳弹效应，相比垂直装甲结构，同等厚度的板材在锥形布局下能提升约四成的抗冲击能力，同时锥形顶盖的排水、排尘特性也能适配野外长期驻留的使用需求，避免顶部积留杂物增加结构载荷。

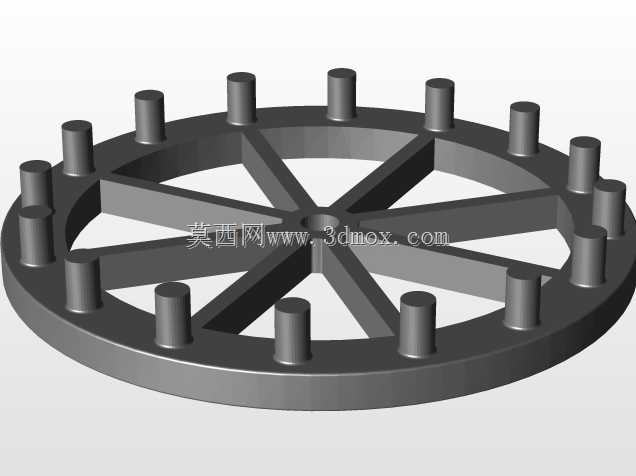

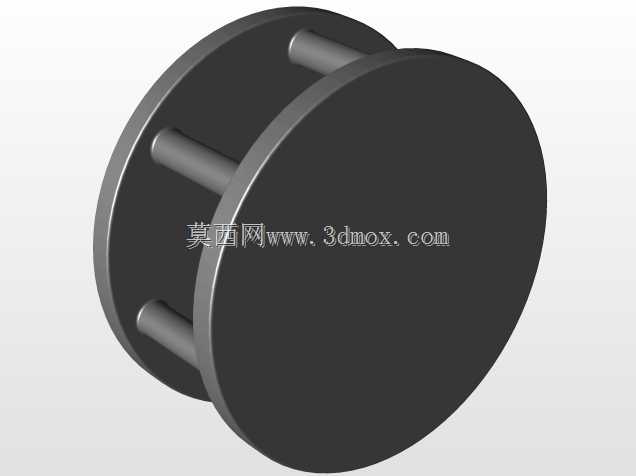

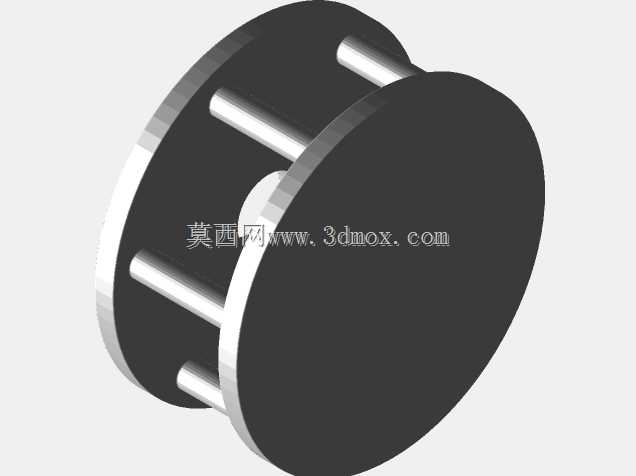

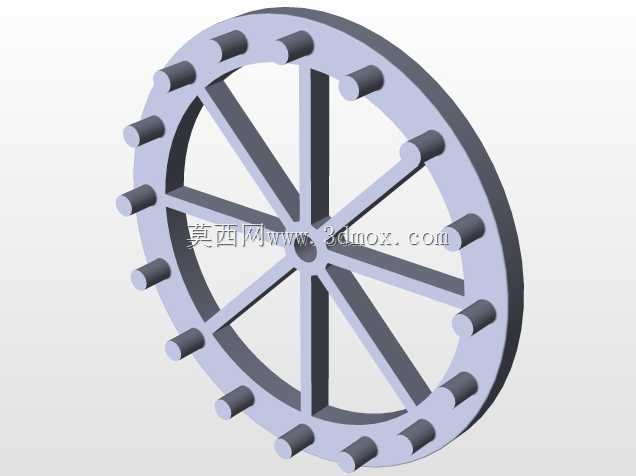

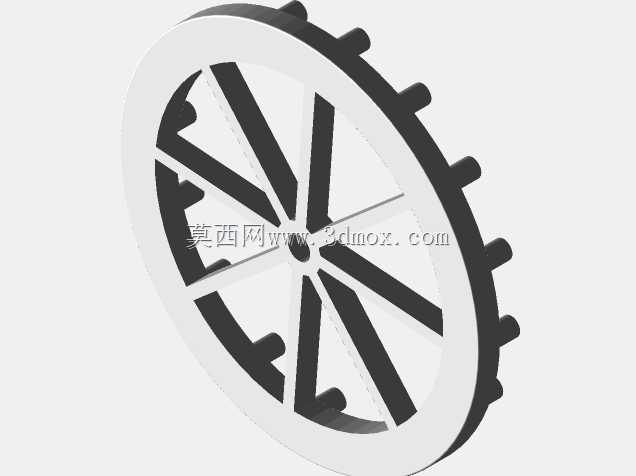

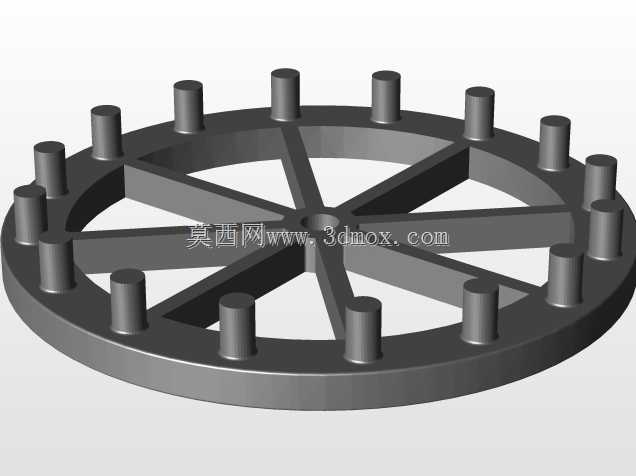

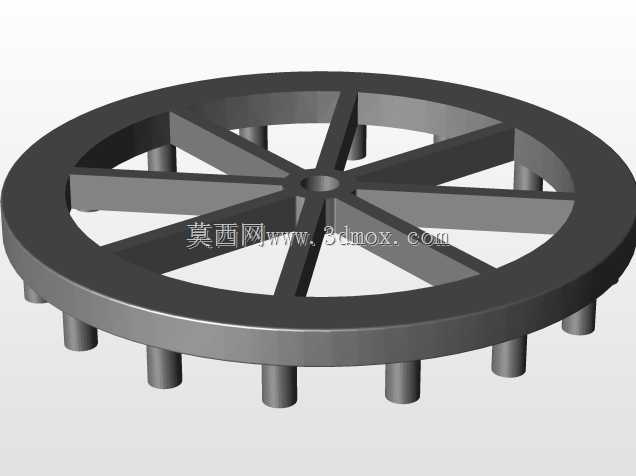

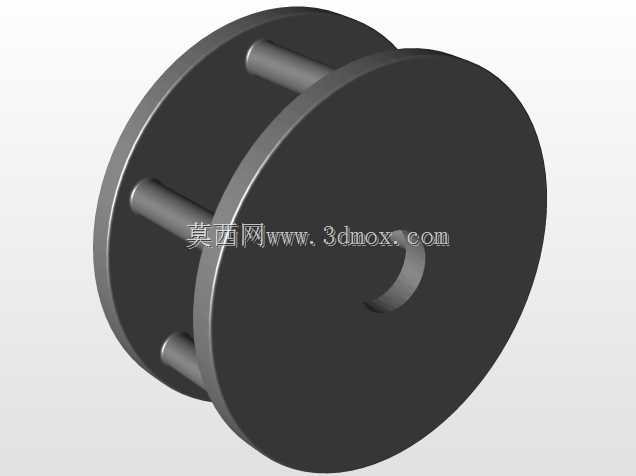

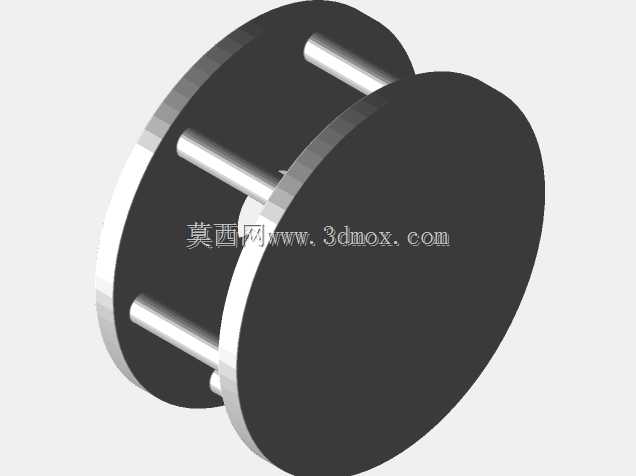

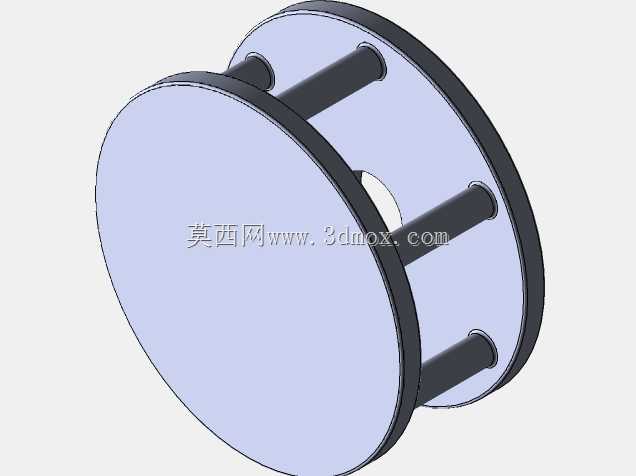

　　承载框架的尺寸边界经过适配，底部环形轮组的展开直径控制在可通过当时常规城门、临时壕沟便道的范围内，不会出现通行宽度超限的问题，内部操作空间沿环形框架均匀划分，沿周向布置的多门身管火器分别对应不同射向，可实现360度无死角火力覆盖，操作时每名炮手负责固定射向的火器装填、击发作业，不需要大范围转动炮位，仅通过装置整体的缓慢转动即可完成射向调整，这种设计大幅降低了战时操作的协同难度，避免了狭小空间内多人交叉作业的干涉问题。动力传递部分采用多层齿轮啮合结构，人力驱动的输入轴通过直齿轮组将扭矩传递到底部的行走轮系，齿轮组的传动比经过匹配，可让操作人员在持续施力的状态下维持装置平稳低速行进，不会因为转速过快导致内部操作人员站立不稳，也不会因为传动比过大造成人力输入负荷超限。

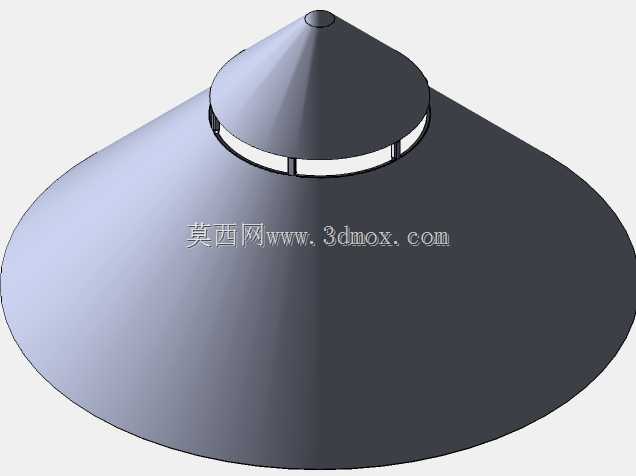

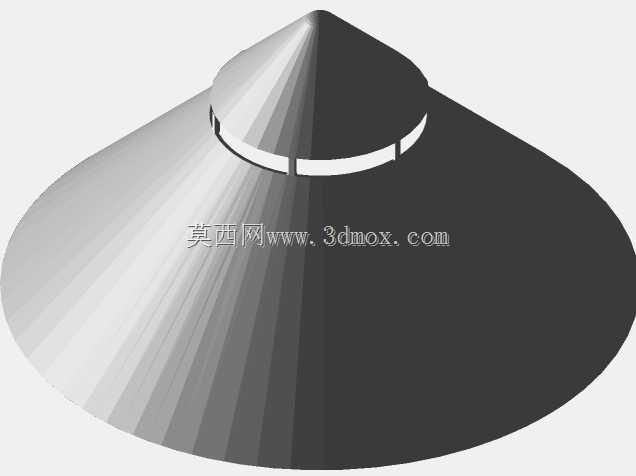

　　装甲板的固定采用木质框架嵌装结构，每块板材都通过榫卯结构与内部支撑龙骨连接，不需要额外的金属固件即可实现可靠固定，同时可在战损时快速更换受损板材，降低战地维护的难度。装置侧面预留的火器发射孔采用阶梯式开孔结构，外部开孔尺寸小于内部开孔尺寸，既可以保证火器的射界调整范围，又能最大限度缩小敌方武器从发射孔侵入的概率，发射孔边缘做了圆弧过渡处理，避免身管俯仰调整时与孔壁发生剐蹭磨损。顶部的锥形顶盖设置有可开合的观察口，操作人员可通过观察口判定外部战场态势，不需要将身体探出装置外部，观察口盖板采用与装甲板同材质的厚木板制作，闭合后可实现完全封闭，抵御敌方远程武器的打击。

　　行走轮系采用辐条式木质轮结构，轮缘包裹有金属箍提升耐磨性能，轮组沿底部环形框架等间距布置，每个轮组都通过独立的短轴与框架连接，配合齿轮传动系统的差速设计，可实现装置的小半径转向，不需要过大的回转空间即可调整行进方向，适配战场环境下的灵活机动需求。内部的支撑龙骨采用纵横交错的木梁结构，将顶部载荷、装甲载荷、火器重量均匀传递到底部环形框架，再分散到每个行走轮上，避免局部应力集中造成结构断裂，龙骨之间预留的空隙刚好作为火器的安装位、弹药的存放位以及操作人员的站立空间，空间利用率达到较高水平，不会出现冗余的无效空间增加整体结构重量。

　　从实际使用的功能特性来看，这套装置的设计完全围绕当时的作战需求展开，没有脱离当时的加工工艺水平，所有结构件都可通过常规的木工、金工工艺制作完成，不需要特殊的加工设备即可实现批量建造，齿轮传动结构的设计也充分考虑了木质齿轮的承载能力，通过增加齿宽、降低齿面接触应力的方式，避免传动过程中出现断齿问题，保证动力传递的可靠性。装甲板的倾斜角度经过反复适配，既保证了抗弹性能，又不会因为倾斜角度过大造成内部空间过度压缩，影响操作人员的作业效率，整体结构的重心控制在底部环形框架的中心位置，即使在不平整路面行进时也不会出现侧翻风险，稳定性满足野战机动的基本要求。
