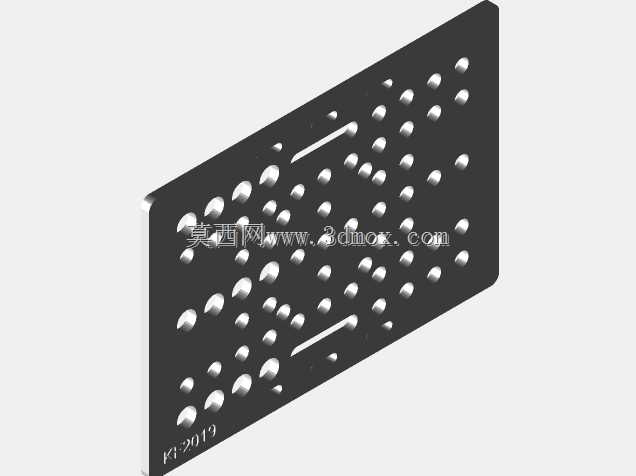

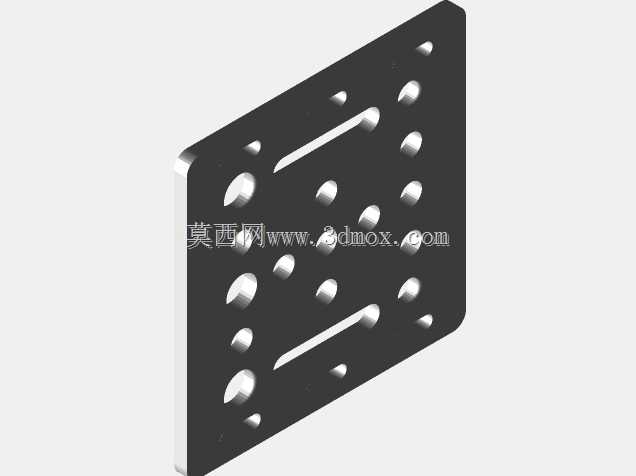

车轮加工用CNC热线安装支架结构

　　在车轮CNC加工的产线工位上，这类带多孔位的平板支架是热线定位组件的核心承载件，日常作业里它需要把检测用的热线传感器牢牢固定在车轮机加工位的指定坐标位置，全程承受切削过程中传来的轻微振动、切削液溅射以及车间环境里的温湿度波动，不能出现位置偏移，否则会直接导致车轮轮辋、安装孔位的加工尺寸检测失准，进而让整批次工件的形位公差超差。从结构设计逻辑来看，这块支架采用了等厚平板作为主体基底，没有做多余的曲面弯折，一方面是平板结构的平面度更容易通过铣削加工保证，安装后不会因为自身形变导致搭载的热线组件出现角度偏斜，另一方面平板的原材料裁切、加工工序更少，批量加工时的成本控制更有优势，也方便后期做表面发黑或者阳极氧化处理，提升在车间多油污、

　　多切削液环境下的防锈能力。板面上的孔位做了明确的功能区分：两组长条形的调节腰孔是用来做安装位置的微调，现场装配的时候不需要重新打孔，只需要松开腰孔上的固定螺栓，就能沿着腰孔的长度方向调整支架的前后或者上下位置，适配不同规格车轮加工时的热线检测点位变化，调整到位后拧紧螺栓就能完成锁止，调试效率比固定圆孔高很多；剩下的多组圆形通孔分为两类，直径稍大的是用来穿装固定热线组件的安装螺丝，孔位的位置公差控制在±0.02mm以内，保证热线安装后和车轮待检测面的平行度符合检测要求，直径稍小的孔是工艺减重孔，在不降低支架整体结构刚性的前提下，减少板材的用料，同时也能让溅落到支架上的切削液、金属碎屑顺着小孔掉落，不会在板面上堆积影响组件安装。

　　关于安装边界的考量，设计时特意把所有固定孔位都布置在距离板边15mm以上的位置，避免螺栓锁止时因为板边距离太近出现应力开裂，同时支架的整体厚度选在8mm，这个厚度下当螺栓锁止扭矩达到12N·m时，板面的最大形变量不到0.01mm，完全满足热线检测的精度要求，不会因为锁止力导致板面弯曲影响检测基准。在实际产线应用里，这类支架不需要做复杂的维护，日常只需要清理板面上堆积的铝屑或者铁屑，检查固定螺栓的锁止状态即可，因为没有活动部件，它的故障率极低，只要安装时初始调试到位，后续连续作业几个月都不需要重新调整位置。设计过程中也规避了很多现场容易出现的问题：比如所有孔位的边缘都做了0.5mm的倒角处理，既可以去除加工后的毛刺，

　　避免装配时划伤操作人员的手，也能让螺栓穿装的时候更顺畅，不会因为孔边的毛刺垫起螺栓导致锁止不牢；板面的四个角都做了R3的圆角处理，避免直角磕碰损坏旁边的气管或者线缆。另外在孔位排布的时候，特意把热线组件的安装孔位和支架自身的固定腰孔错开布置，不会出现螺栓安装空间干涉的问题，装配时不需要使用特殊的薄壁扳手，用常规的内六角扳手就能完成所有锁止操作，降低了现场装配的工具要求。从受力角度分析，支架在工作状态下承受的载荷主要是热线组件的自重，以及机床运行时传递来的周期性微振动，8mm厚的板材搭配多孔位的固定方式，其固有频率远高于机床的日常振动频率，不会出现共振问题，也就不会因为共振导致热线检测数据出现波动。很多一线的机加工艺人员在做工位改造的时候，都会优先选这类结构简单、调节方便的平板支架，不需要复杂的三维建模调整，只需要根据现场的安装空间调整孔位的位置和腰孔的长度，就能快速适配不同的工位需求，不管是车轮加工的热线检测，还是其他机加工位的传感器安装，只要安装面是平面结构，这类支架的结构逻辑都能复用，只需要对应调整孔位的尺寸和间距即可。
