1700毫米翼展天行者固定翼航模结构设计

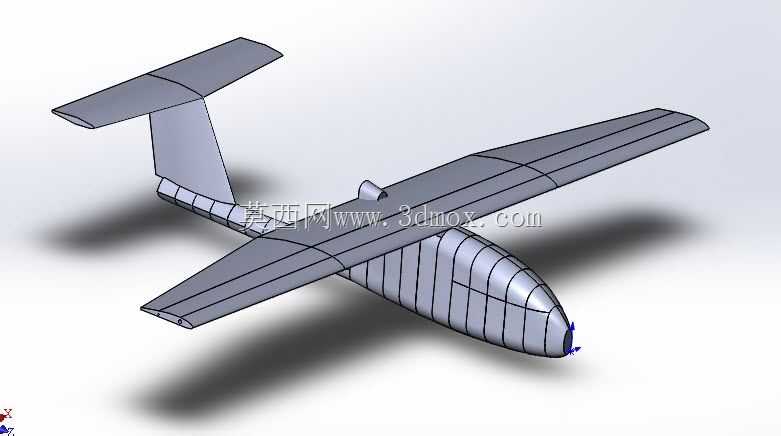

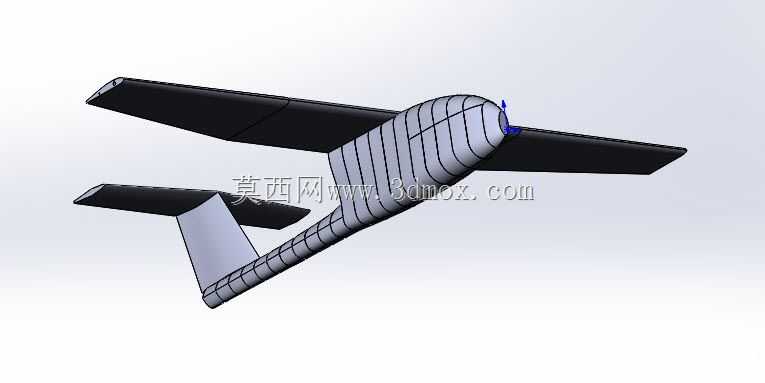

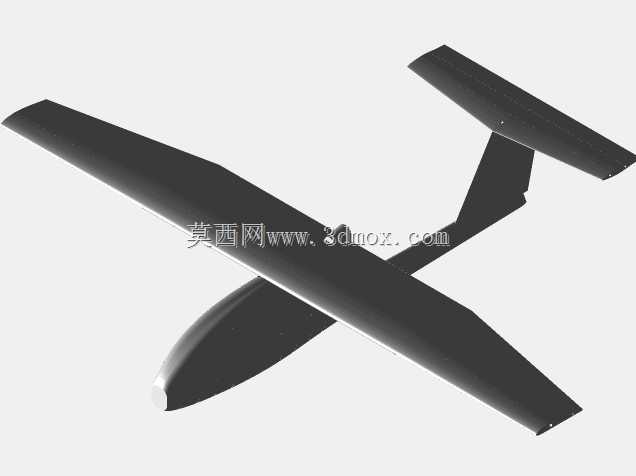

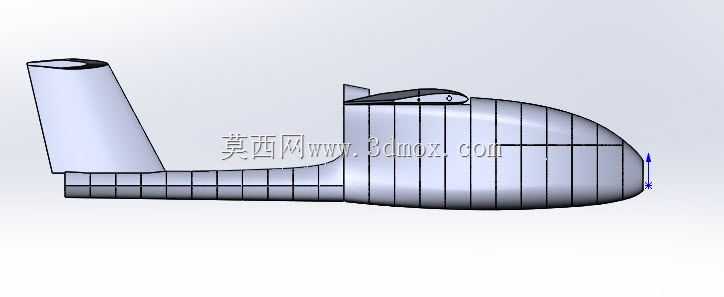

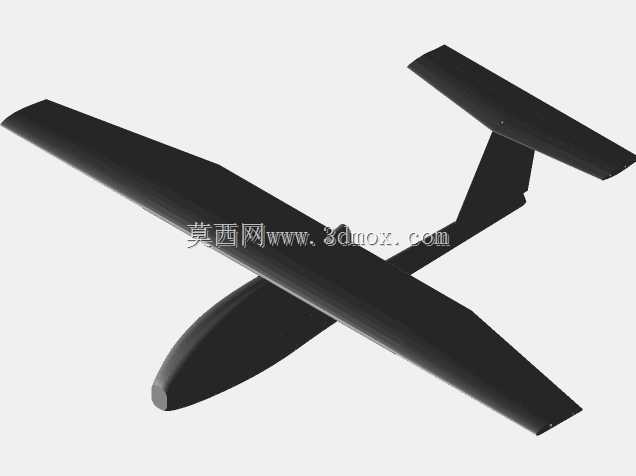

　　这款翼展1700毫米的固定翼航模，在结构设计阶段优先考虑了低空慢速飞行的稳定性需求，针对航模爱好者日常休闲飞行、FPV第一视角航拍搭载的使用场景做了针对性优化。从整体布局来看，采用上单翼搭配高置T型尾翼的常规布局，这种布局的优势在于机翼升力中心位于机身重心上方，飞行过程中具备自然的滚转恢复力矩，新手操控时不容易进入螺旋失稳状态，同时高置平尾能够避开机翼后方的下洗气流干扰，在低速大迎角飞行阶段平尾的操纵效率不会出现明显衰减，起降阶段的操纵余量更充足。机身采用船型流线设计，机头段做了圆润收窄处理，既可以降低飞行过程中的迎风阻力，也预留了足够的设备安装空间，能够容纳常规的航模动力组、锂电池、飞控模块以及小型航拍设备，

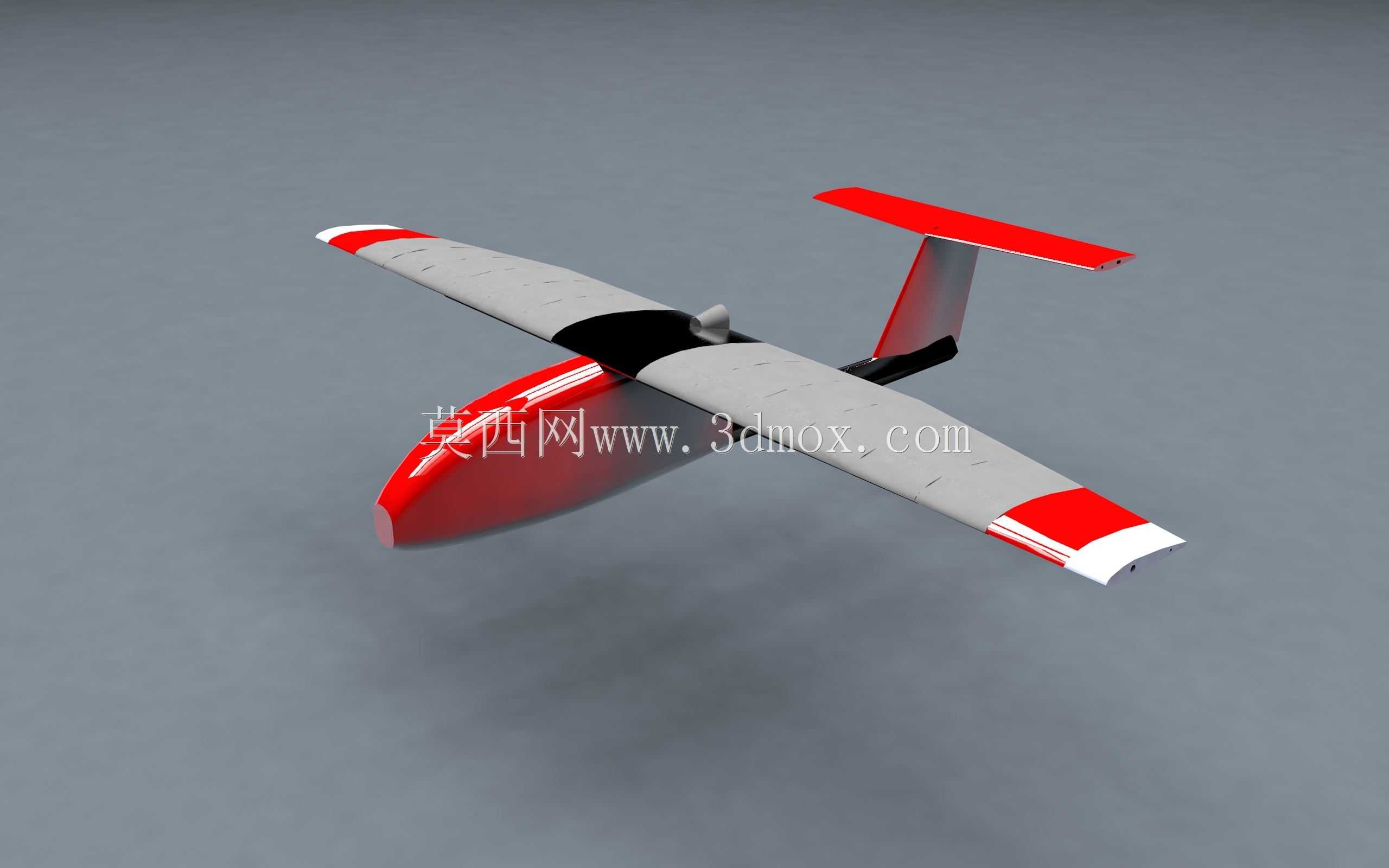

　　机身中段的翼身结合处做了加厚过渡处理，一方面可以提升翼根位置的结构强度，减少飞行过程中机翼的颤振余量，另一方面也能够平滑翼身结合处的气流，减少干扰阻力带来的动力损耗。机翼部分采用平直翼型设计，翼尖位置做了红白相间的醒目标识涂装，既方便飞行过程中判断飞行姿态，也在翼尖预留了配重安装位，可根据实际搭载设备的重量调整机翼的重心配平，机翼后缘预留了副翼的安装舵面位置，舵面偏转角度设计在正负18度区间，既能够保证足够的滚转操纵灵敏度，也不会因为舵量过大导致飞行姿态过于敏感。尾翼部分的垂尾与平尾均采用薄翼型设计，垂尾高度经过反复测算，能够保证足够的航向稳定性，侧风飞行时不会出现明显的偏航飘移，平尾的升降舵面偏转角度设置为正负20度，

　　能够满足起降阶段大迎角抬头的操纵需求，尾翼与机身的连接位置做了快拆结构设计，日常运输收纳时可以快速拆卸尾翼，减少整体收纳尺寸，外场携带时更加方便。动力安装位设置在机身背部的机翼后方位置，这种后置动力布局能够避免螺旋桨气流对前方搭载的航拍设备造成干扰，拍摄画面不会出现螺旋桨的虚影，同时后置动力的拉力线与机身轴线基本重合，动力输出时不会产生额外的俯仰力矩，飞行过程中加减油门不会导致飞行姿态出现明显的上下波动。起落部分虽然没有在渲染图中展示，但机身底部的平整结构预留了滑橇或者轮式起落架的安装孔位，用户可以根据自己的飞行场地选择合适的起落配置，草地起降可以搭配滑橇减少阻力，硬化场地起降可以安装轮式起落架降低起降难度。从安装边界来看，

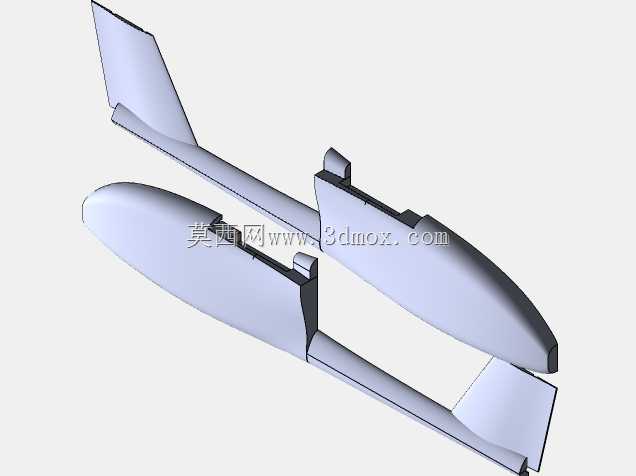

　　整机的所有部件均采用模块化设计，机翼、尾翼、机身之间的连接位置都设置了定位止口，组装时不需要额外做定位调整，新手也能够快速完成整机装配，机身内部的设备舱做了分层设计，电池、飞控、接收机等设备可以分层固定，能够根据设备重量调整安装位置，方便精准调整整机重心到机翼弦长30%左右的最佳位置，保证飞行时的俯仰稳定性。在结构强度设计上，机翼的主梁采用碳纤维棒预埋的设计方案，既能够减轻机翼的整体重量，也能够保证机翼在大过载机动时不会出现折断变形，机身采用轻木层板加蒙皮的传统航模结构方案，在保证结构强度的同时尽可能降低整机空重，能够预留更多的重量配额给电池与任务载荷，提升续航时间与搭载能力。这款航模的实际用途覆盖了日常休闲飞行、FPV远航飞行、小型航拍作业等多个场景，1700毫米的翼展尺寸既不会因为尺寸过小导致飞行稳定性差、抗风能力弱，也不会因为尺寸过大导致外场携带不便、组装调试复杂，是兼顾飞行性能与使用便捷性的固定翼航模方案。
