20规格无轮V型槽铝制安装基板

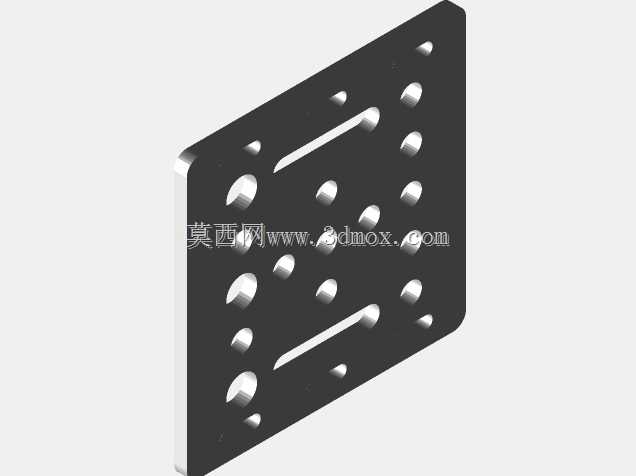

　　这款20规格的无轮V型槽构件，在轻型自动化输送、桌面级实验工装、小型模组搭建场景里的出镜率一直不低，很多做非标小设备的结构工程师在做滑动导向的轻量化方案时，都会优先考虑这类构件作为安装基座。不同于带滚轮的V槽滑动组件，这款不带配套滚轮的基板本身是作为固定安装面存在的，板体上预制的多组安装孔位，覆盖了常用的M3、M4规格紧固件安装需求，不需要二次做大面积打孔加工，拿到手就能直接配合紧固件完成相邻构件的拼接固定。从设计逻辑上看，整块板采用等厚的硬质铝合金板材加工，主体做了黑色阳极氧化处理，表面的两组长条形V型导向槽，是和配套V型滚轮配合实现直线滑动的核心结构，槽道的加工公差控制在IT7级区间，和标准20系列V型滚轮配合时，

　　滑动间隙能控制在0.02mm以内，既不会出现卡滞问题，也不会因为间隙过大导致滑动过程出现晃动偏移。板体上的圆形安装孔采用矩阵式排布，孔位间距严格遵循20mm的工业铝型材通用孔距标准，不管是直接固定在2020系列铝型材的端面上，还是和相邻的同规格V槽板做拼接延展，都不需要额外做转接件设计，能大幅缩短小型设备的装配周期。在实际设备应用里，这类V槽板常被用在小型点胶机的X轴导向基座、视觉检测设备的镜头安装滑动基板、3D打印设备的运动轴安装板这类对自重有要求、负载不大的直线运动场景里，因为本身铝合金材质的自重只有同体积钢材的三分之一，搭配V型滚轮滑动时的运行阻力也比传统直线导轨更低，不需要大扭矩的驱动电机就能带动负载完成平稳的直线往复运动。

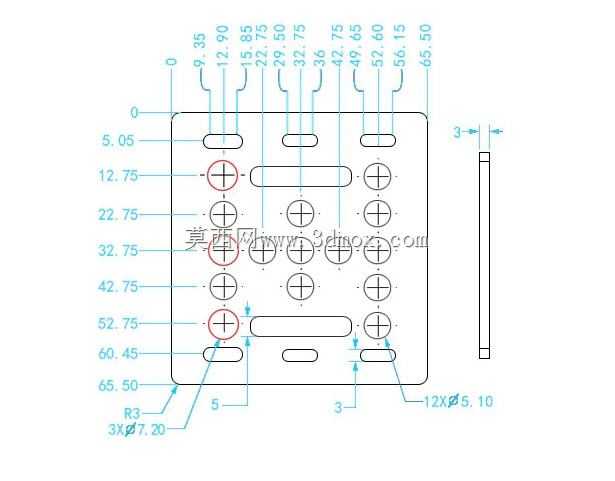

　　从安装边界来看，这款20规格的V槽板整体厚度为6mm，板体边缘做了C0.5的倒角处理，不会在装配时划伤操作人员或者相邻的线材、管路，板上的V型槽深度为2.5mm，滚轮嵌入槽道后的接触为线接触形式，相比面接触的滑动导轨，粉尘、细小切屑不容易在槽道内堆积，在有少量粉尘的木工小型加工设备、电子元器件组装工位上使用时，不需要频繁做槽道清洁维护，能降低日常运维的工作量。设计时特意没有集成滚轮组件，也是考虑到不同应用场景下对滚轮材质、预紧力的需求差异，比如在洁净室场景下可以搭配POM材质的静音滚轮，在有少量切削液的机加工辅助工位上可以搭配不锈钢材质的耐磨滚轮，工程师可以根据实际工况灵活选配滚轮组件，不用被预制的滚轮配置限制方案选型。

　　板体上的安装孔都做了沉头处理，紧固件安装后不会突出板体表面，不会对滑动的滚轮组件造成运动干涉，整块板的平面度控制在0.05mm以内，作为安装基面固定传感器、气动夹爪这类小负载执行件时，能保证执行件的安装基准统一，减少后续调试时的基准校准工作量。在小型教学实验设备的搭建场景里，这类标准化的V槽板也很受师生欢迎，因为孔位标准化程度高，不需要复杂的机加工就能快速拼搭出不同结构的实验台架，V槽的导向结构也能直观演示直线滑动副的工作原理，相比完全定制的加工件，这类通用化的V槽构件能大幅降低实验设备的搭建成本，也方便后续对台架结构做调整改造。需要注意的是，这款无轮V槽板的额定负载是垂直于板面向下15kg，沿滑动方向的负载不超过8kg，不适合用在大负载的冲压、搬运设备上，更适合轻型、低负载的直线运动导向场景，选型时如果负载超出这个范围，就需要考虑加厚板体或者更换更大规格的V槽构件，避免使用过程中板体出现形变影响运动精度。
