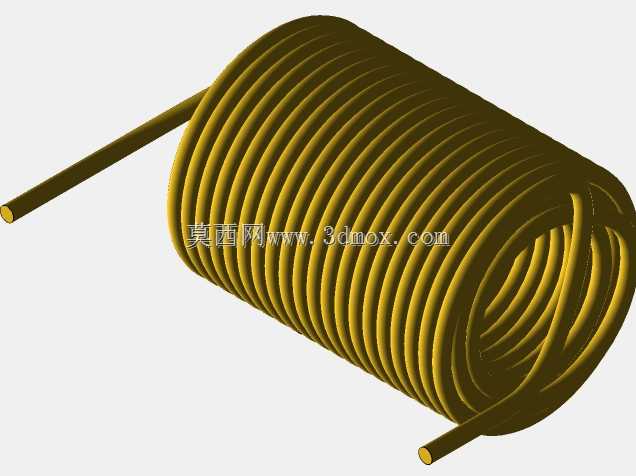

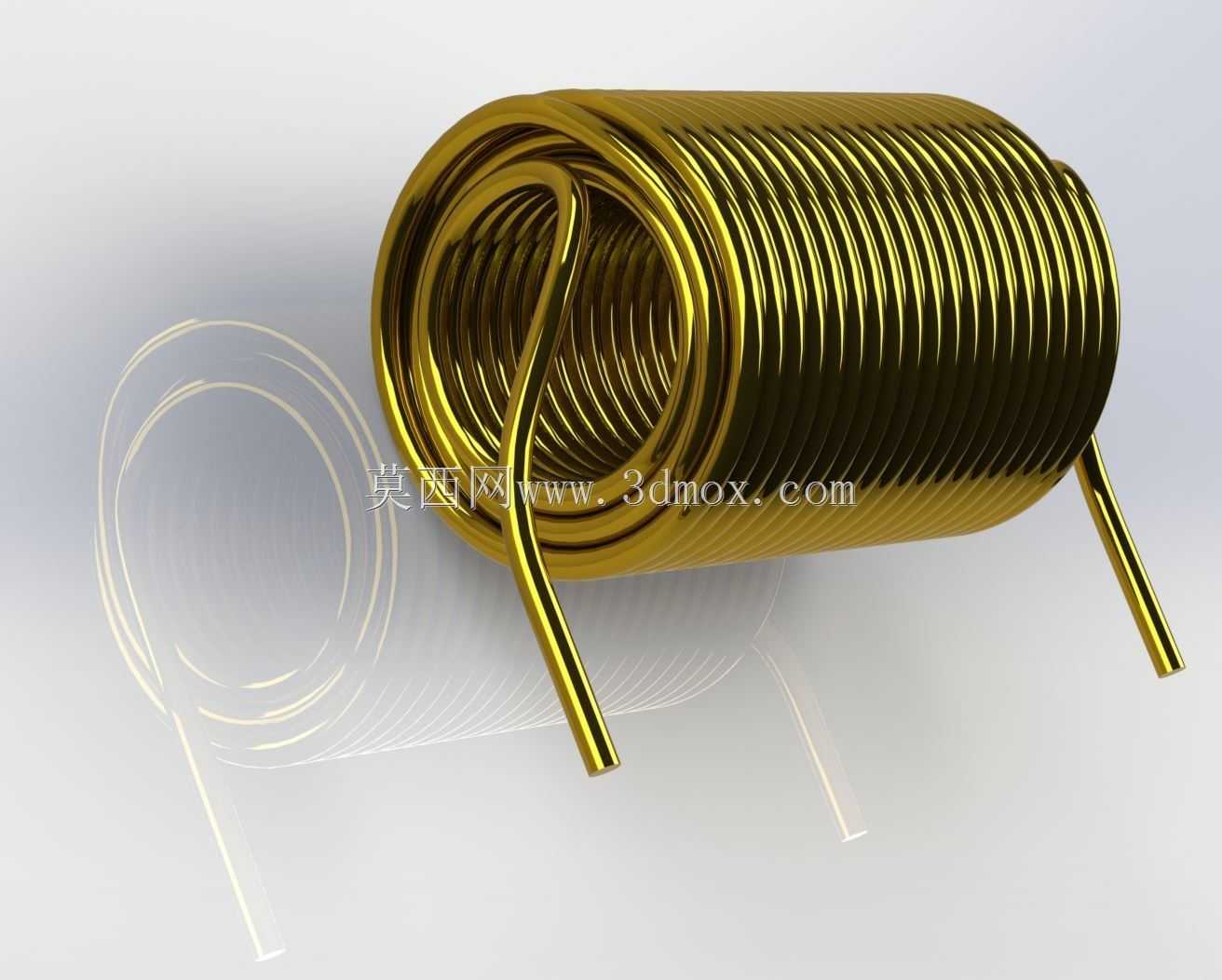

三层绕制螺旋电感线圈结构设计

　　在低压信号调理、电源滤波回路以及高频谐振电路的硬件设计环节，螺旋线圈作为基础电磁无源元件，其绕制结构的合理性直接决定了回路的Q值、寄生参数以及长期运行稳定性。这款三层螺旋线圈采用同向密绕的分层结构设计，不同于单层线圈的大占空比布局，三层叠绕的结构能够在有限的安装空间内获得更高的电感量，同时通过层间的绕线张力控制，保证每一层漆包线的排布均匀，避免相邻线匝出现错位挤压导致的漆层破损问题。线圈两端的引出引脚采用平滑样条曲线过渡，没有生硬的直角弯折，一方面能够降低引脚根部的应力集中，避免在后续焊接、装配过程中出现引脚断裂的情况，另一方面平滑的走线轮廓能够减少引脚部位的尖端放电风险，在高压小电流的信号回路中能够提升元件的绝缘可靠性。从实际应用场景来看，这类三层螺旋线圈常被用在PCB板载的电源输入滤波回路、射频前端的阻抗匹配网络以及小功率开关电源的储能回路中，不同的绕制层数、线径以及线圈内径参数，会直接对应不同的额定电流、电感量精度以及直流电阻参数。在设计这类线圈的三维结构时，首先需要确定核心的螺旋线生成参数，包括每一层的螺旋升角、线匝间距、分层的径向偏移量，要保证层与层之间的线匝不会出现径向的干涉，同时预留出足够的层间间隙，若后续需要浸漆绝缘处理，该间隙能够保证绝缘漆充分填充层间空隙，避免出现气隙导致的耐压不足问题。线圈的外形尺寸需要匹配PCB上的安装焊盘间距，两端引出引脚的直线段长度需要控制在合理范围，既要保证穿过焊盘后有足够的焊接长度，

　　又要避免引脚过长导致的装配干涉，引脚的出线角度需要根据板上周边元件的布局做适配调整，避免和相邻的电容、电阻元件出现空间冲突。在绕制结构的设计逻辑上，三层线圈的绕向保持一致，能够降低层间的分布电容，因为相邻层的线匝电位差分布更均匀，相比反向叠绕的结构，同向绕制的线圈在高频工况下的自谐振频率更高，更适合应用在MHz级别的信号回路中。线圈的主体绕组部分采用等径圆柱螺旋结构，这种结构的绕制工艺性更好，常规的自动绕线机就可以完成批量绕制，不需要定制特殊的绕制夹具，生产过程中的良品率更易控制。在实际选型应用时，需要注意线圈的安装边界：绕组的最大外径要和周边元件预留至少1mm的安全间隙，避免线圈工作发热时对周边热敏元件产生影响，

　　同时如果是应用在有金属屏蔽罩的腔体内部，线圈外径和屏蔽罩内壁的距离需要大于线圈半径，否则金属屏蔽罩会产生涡流效应，导致线圈的实际电感量下降、Q值降低，无法达到设计的回路参数要求。两端的引脚在折弯成型时，折弯处的圆角半径需要大于漆包线线径的3倍，过小的折弯半径会导致漆包线内部的铜材出现加工硬化，长期受温度循环影响时容易出现断裂失效。另外，线圈绕组的端面平整度需要控制，安装到PCB上时要保证绕组端面和板面保持平行，避免出现倾斜导致的引脚受力不均，在过波峰焊或者回流焊的过程中，倾斜的线圈容易在熔融焊锡的表面张力作用下出现偏移，导致焊接位置不良。这类螺旋线圈的设计练习，核心是掌握螺旋扫描特征、样条曲线过渡连接的建模方法，

　　同时要结合实际生产装配的工艺要求，不能只追求外观的规整，要充分考虑绕制过程中的走线可行性、装配环节的公差适配以及实际工况下的应力、绝缘、散热等工程问题，比如层间的绕线张力如果设置过大，会导致内层的线圈被外层挤压变形，实际生产出来的线圈内径会比设计值偏小，无法适配对应的磁芯或者安装柱，所以在三维建模阶段就需要预留出合理的绕线公差，一般径向尺寸预留0.1-0.2mm的工艺余量，轴向尺寸根据绕线层数预留0.05-0.15mm的余量，保证批量生产时的尺寸一致性。在高频应用场景下，线圈的引出线长度也需要纳入参数考量，过长的引出引脚会引入额外的寄生电感，导致整个回路的谐振频率偏移，所以在结构设计时，在满足焊接要求的前提下尽可能缩短引脚的直线段长度，同时保证两个引脚的长度一致，减少回路的不对称参数。对于需要做浸漆处理的线圈，建模时还要考虑漆层的厚度，在绕组的外径、内径以及端面尺寸上预留漆层的附着厚度，避免浸漆后整体尺寸超出安装边界。
