户外柱上配电用重合闸开关控制装置

　　在10kV及以下电压等级的架空配电网场景里，这类重合闸控制装置是馈线自动化环节的核心终端部件，通常配套柱上真空断路器安装在户外杆塔的控制箱内，承担线路故障后的自动重合判断、故障隔离、状态指示的核心作用，直接关系到配网供电可靠性的提升。从实际运维场景来看，架空线路的瞬时性故障占比超过七成，比如雷击闪络、异物搭接、鸟害短接这类故障，在故障电流消失后线路绝缘可快速恢复，若采用人工逐段巡线合闸，不仅复电时间长达数小时，还会大幅增加运维人员的户外作业强度，这类控制装置就是针对这类场景设计，可在故障跳闸后按照预设的逻辑完成多次重合闸判断，快速切除永久性故障、恢复瞬时故障段的供电。

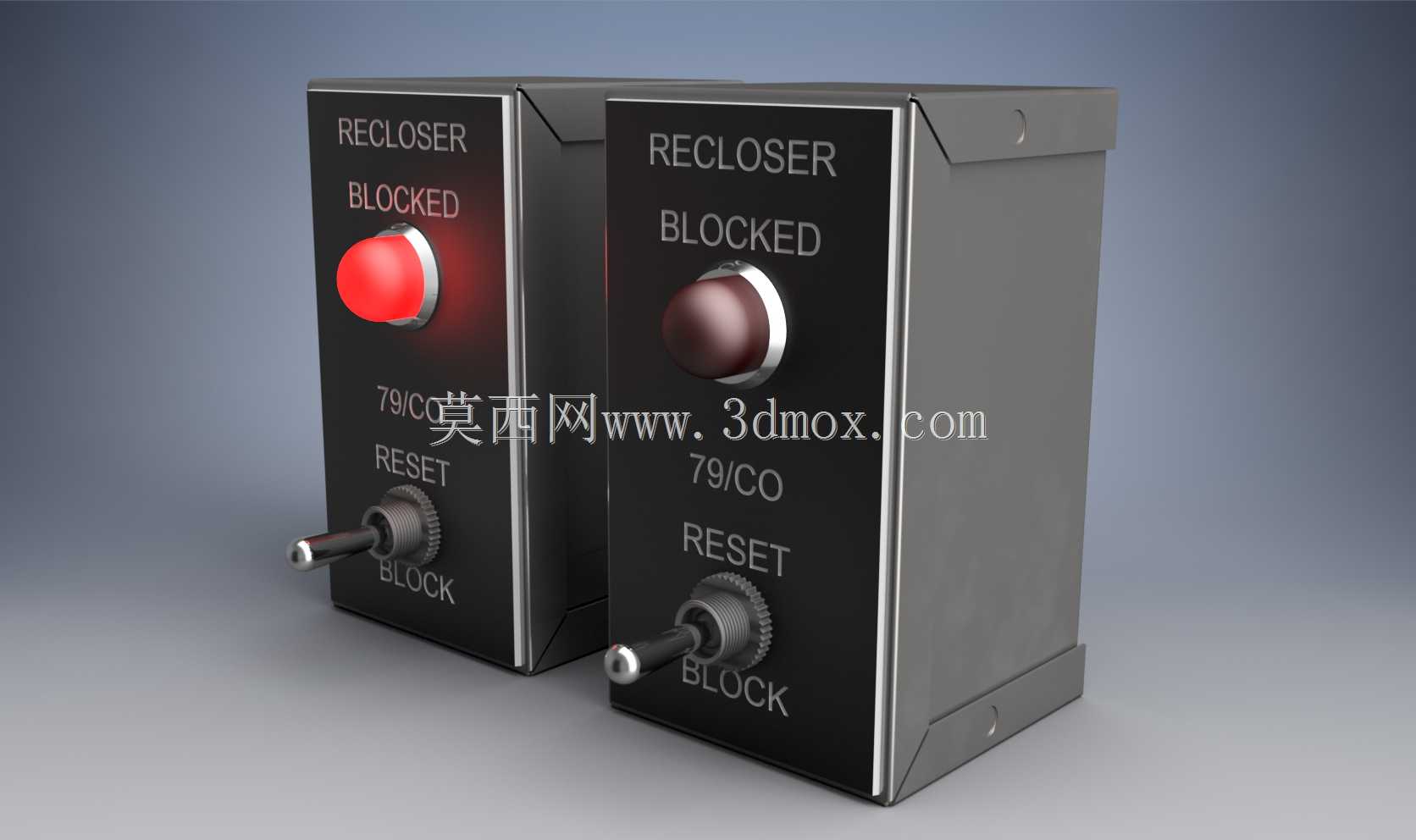

　　从装置的功能特性来看，面板上的红色闭锁指示灯对应装置的闭锁状态，当重合闸完成预设次数的重合动作后仍检测到故障电流，装置会进入闭锁状态，点亮红色指示灯提醒运维人员线路存在永久性故障，禁止再次自动重合，避免多次重合冲击对线路设备和下游用户设备造成损伤；下方的旋钮分为RESET复位与BLOCK闭锁两个操作位，复位档位用于运维人员排查完线路故障后手动解除装置闭锁状态，恢复自动重合功能，闭锁档位则用于线路检修、倒闸操作时手动锁定装置，防止误重合引发带电作业安全事故，面板上标注的79/CO是配网保护领域的标准重合闸动作序号标识，对应自动重合闸的动作逻辑节点。

　　从结构设计思路来看，整个装置采用壁挂式金属壳体设计，壳体采用冷轧钢板折弯焊接成型，表面做哑光喷塑处理，可适应户外控制箱内的高湿、温差大、多粉尘的运行环境，壳体边角做圆弧倒角处理，避免安装运维过程中划伤作业人员；面板的操作元件与指示灯均采用嵌入式安装，按钮与旋钮的防护等级达到IP65，可防止户外凝露、粉尘进入装置内部造成电路短路，元件布局遵循运维人员的操作习惯，状态指示灯布置在面板上半部分的视觉最优区域，操作旋钮布置在面板下半部分的伸手操作区域，无需俯身或者抬手即可完成状态查看与操作，面板的标识采用激光蚀刻工艺，长期户外使用不会出现标识脱落、模糊的问题。

　　从安装边界与尺寸配合来看，这类装置的安装孔位完全适配常规柱上开关控制箱的内部安装梁，壳体深度控制在120mm以内，宽度不超过180mm，高度不超过260mm，可直接替换同类型的老式重合闸控制装置，无需对原有控制箱进行开孔改造；装置的背部预留了航空插头接线位，接线端子采用防插错设计，不同功能的接线端子采用不同的键位配置，现场接线时无需反复核对线号即可完成插接，大幅缩短现场安装的接线时间，同时避免接线错误导致的装置功能失效；装置的安装高度建议控制在控制箱内距离箱底300mm以上的位置，避开控制箱底部的凝露积水区，同时预留不小于80mm的接线空间，方便后期运维时的接线拆装与装置更换。

　　从实际运行的可靠性设计来看，装置内部的电路板做了三防漆涂覆处理，可抵御户外环境下的潮气、盐雾、霉菌侵蚀，内部的电源模块采用宽电压设计，可适应配网操作时的电压波动，避免操作过电压导致的装置死机或者损坏；面板的指示灯采用高亮度LED光源，在户外强光下也可清晰辨识状态，旋钮采用带档位自锁结构，操作时具有清晰的档位反馈感，可防止运维人员误操作或者震动导致的档位偏移，装置的整体结构无外露的塑料易损部件，可承受运输、安装过程中的震动与冲击，满足户外电力设备的长期运行要求。
