钣金结构通风散热型电气开关防护壳体

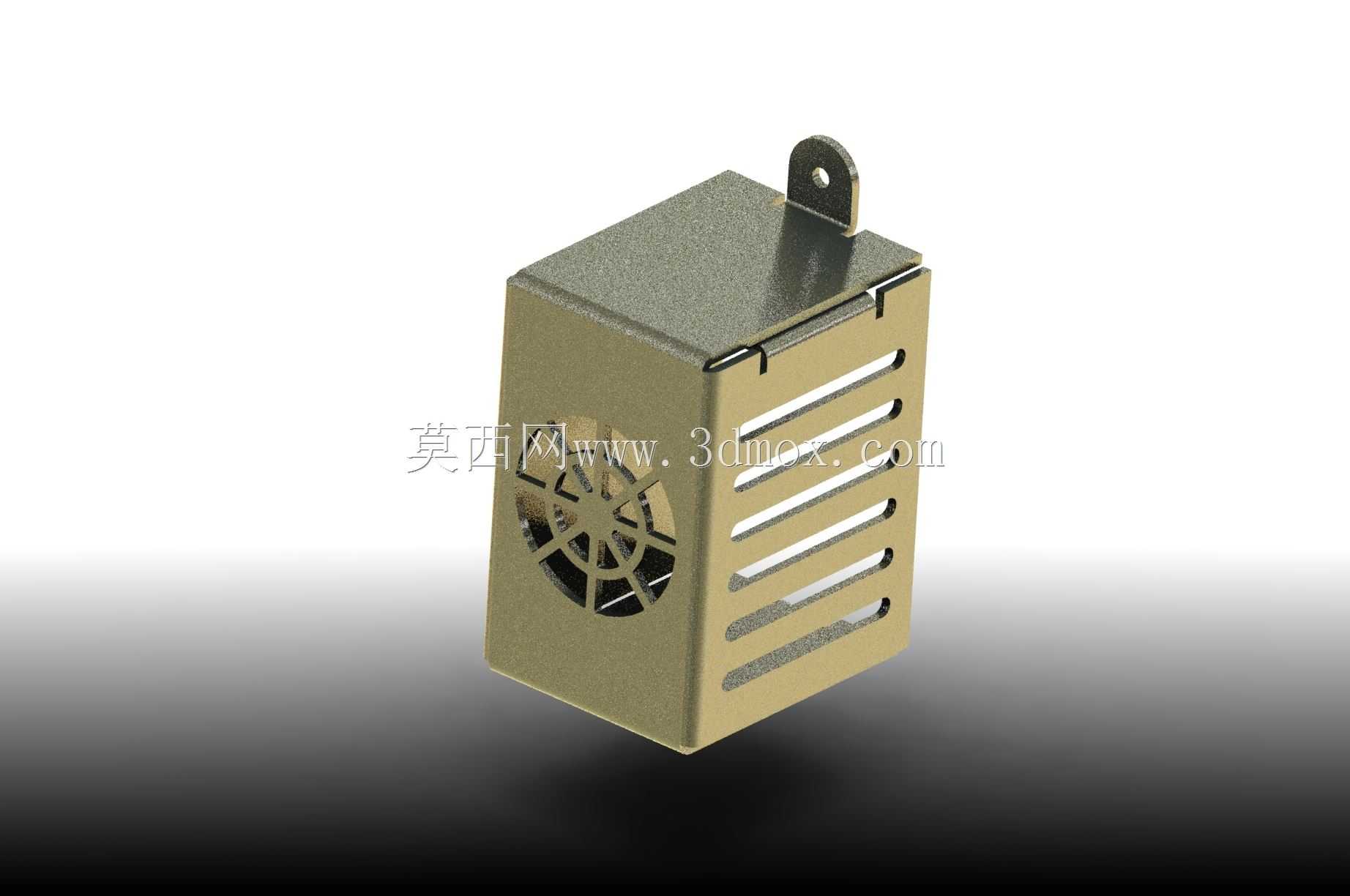

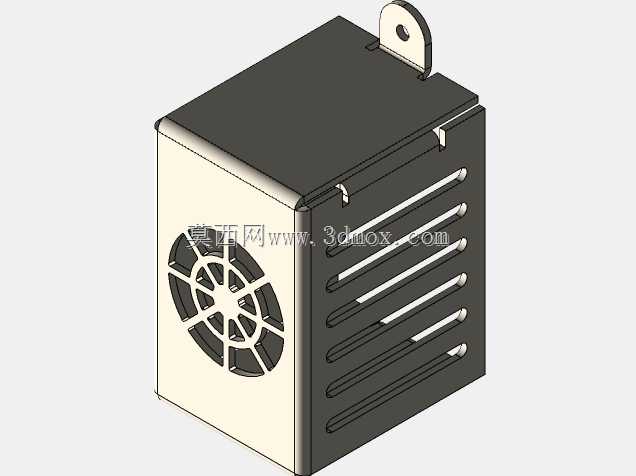

　　这款钣金材质的电气开关防护壳体，主要应用在低压配电末端的小功率回路控制场景，常见于小型设备旁侧就近安装、工装夹具工位的电源通断控制、小型自动化单机的配电支路保护，用来容纳小型断路器、接线端子这类低压电气元件，避免操作人员误触带电部件，同时阻挡车间内的切削碎屑、焊接飞溅、粉尘水汽侵入电气元件引发短路故障。壳体整体采用弯折钣金工艺成型，主体为矩形盒体结构，顶部设置带安装孔的固定吊耳，可直接通过螺栓固定在设备机架立面、墙面安装板或者型材支架上，安装时吊耳的孔位可适配M4-M6规格的固定螺栓，安装后壳体与安装面之间预留2mm左右的间隙，避免安装面的不平整导致壳体变形。壳体侧面设计了多道平行的长条通风槽，通风槽采用冲压一体成型，

　　槽边做了向内的翻边处理，既可以提升壳体侧面的结构刚度，避免钣金壳体受挤压出现凹陷变形，又能形成倾斜的通风通道，在保证空气流通带走电气元件工作热量的同时，阻挡大尺寸的杂物直接落入壳体内部。壳体端面设置了轮辐式的通风开孔，开孔位置正对壳体内电气元件的发热集中区域，配合侧面的通风槽形成自然对流的散热风道，当壳体内元件工作发热时，热空气可从端面开孔与侧部槽位排出，冷空气从下部缝隙补入，无需额外加装散热风扇即可满足小功率回路的散热需求，降低整体配电结构的成本与运维复杂度。壳体的开合边采用卡扣式的搭接结构，钣金边缘做了折边咬合设计，无需额外加装合页即可实现盖板与盒体的配合，盖板盖合后边缘缝隙控制在0.5mm以内，

　　既可以满足日常开盖检修接线的操作需求，又能避免缝隙过大导致异物侵入。在设计这类壳体时，首先要确定内部容纳元件的排布尺寸，盒体内部净空尺寸要预留出接线的操作空间，端子排与壳体侧壁之间至少预留15mm的走线间隙，避免接线时线缆过度弯折导致绝缘层破损；其次要考虑钣金加工的工艺性，所有弯折位置的内圆角半径与板材厚度匹配，避免弯折处出现开裂，通风槽的冲压位置距离弯折边至少保留3倍板材厚度的距离，防止冲压时板材变形影响弯折精度；安装吊耳的位置要做加强压型，因为整个壳体的承重都集中在吊耳位置，压型处理后可提升吊耳的结构强度，避免长期承重后吊耳变形导致壳体脱落。壳体表面做了哑光金属防护处理，既可以提升钣金的抗锈蚀能力，适配车间多油污、

　　多湿度的工作环境，又不会产生强光反射，避免干扰操作人员的视线。在实际选型应用时，要注意壳体的安装边界，吊耳的突出尺寸要计入整体安装空间，避免安装时与周边的管线、结构件产生干涉；壳体的进出线位置可根据实际布线需求在壳体下部或者侧部开孔，开孔后要加装护线套保护线缆绝缘层，避免钣金锐边割破线缆。这类小型开关防护壳体相比注塑材质的壳体，抗冲击能力更强，在车间有磕碰风险的安装场景下使用寿命更长，同时钣金材质的电磁屏蔽效果更好，可降低壳体内开关动作时对外界的电磁干扰，也能阻挡外界的电磁信号影响开关元件的稳定工作。
