苏格兰轭式双缸蒸汽动力泵结构

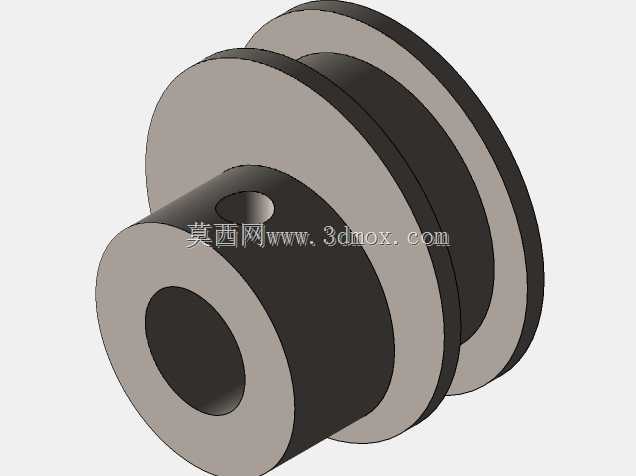

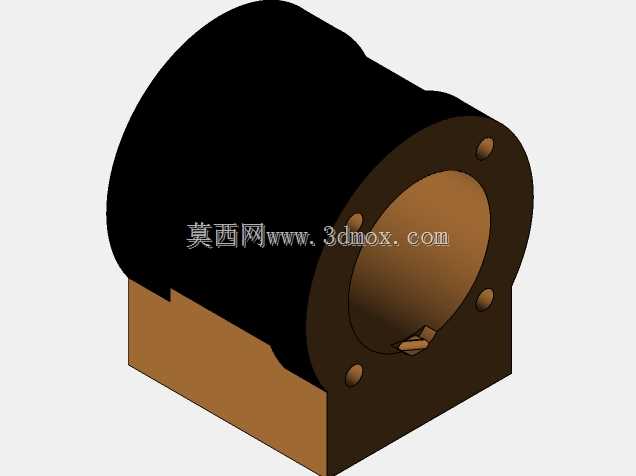

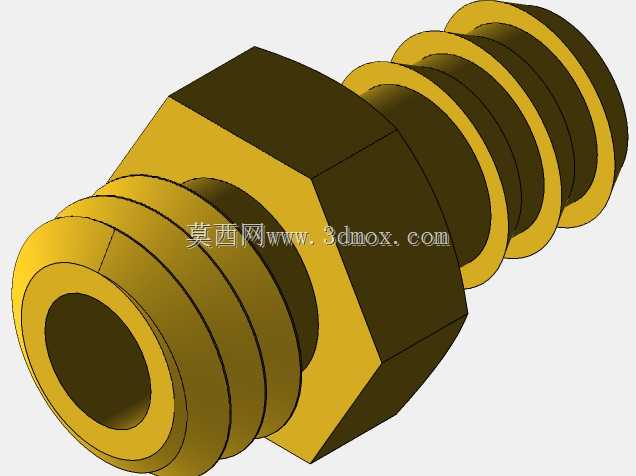

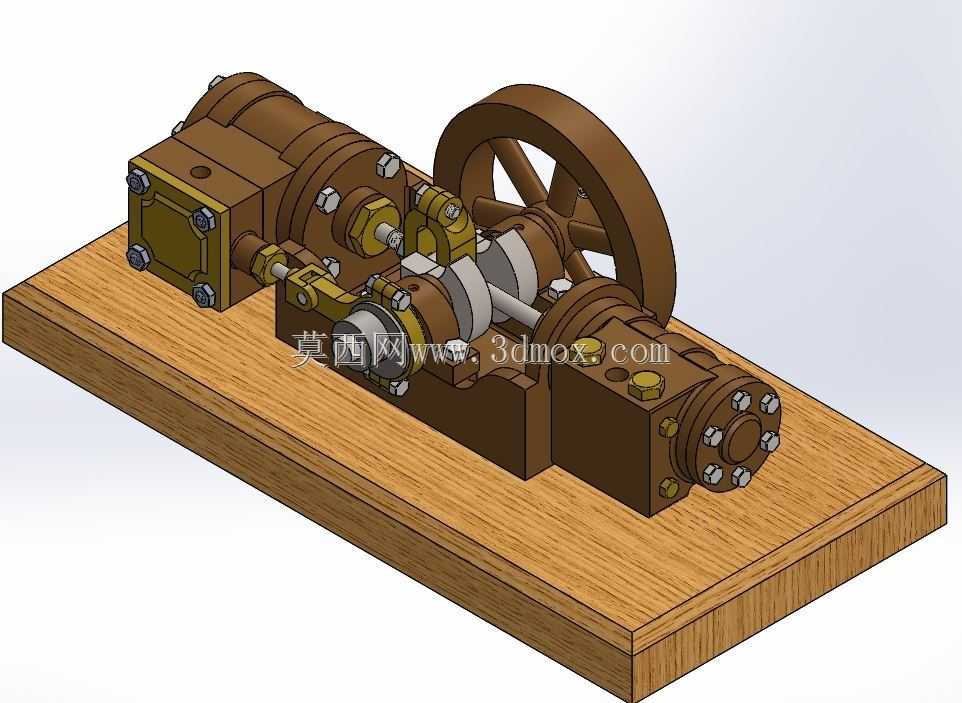

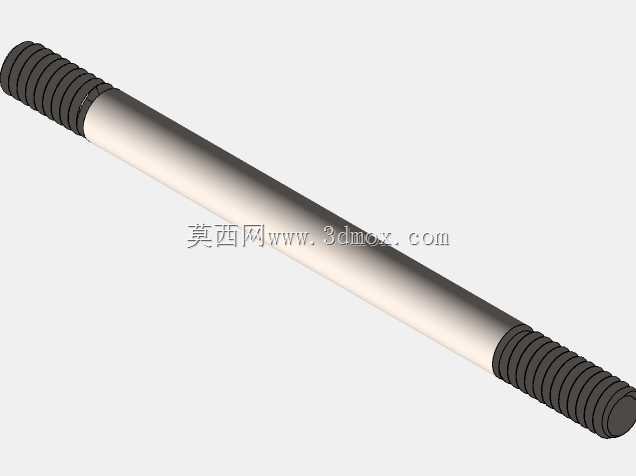

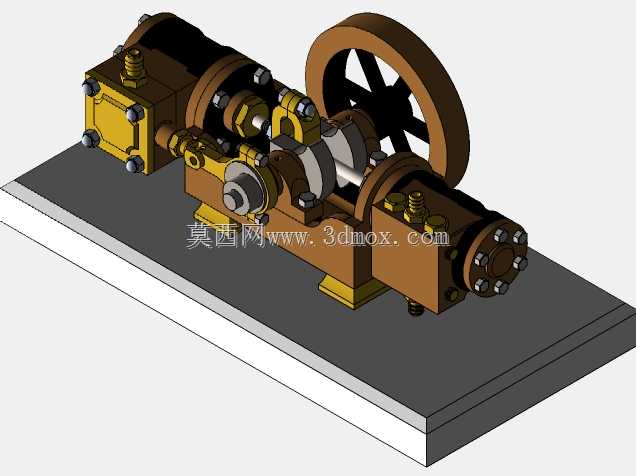

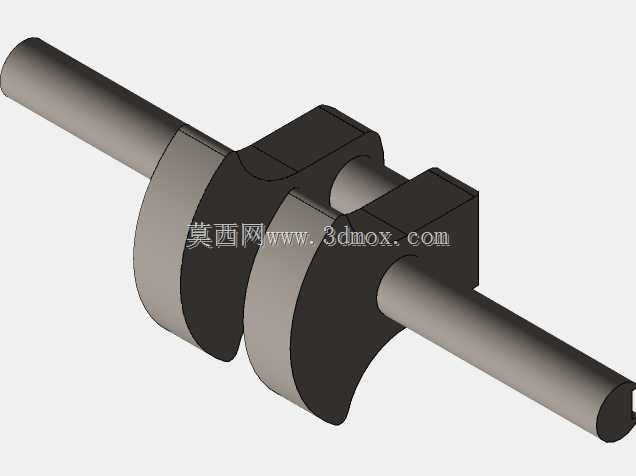

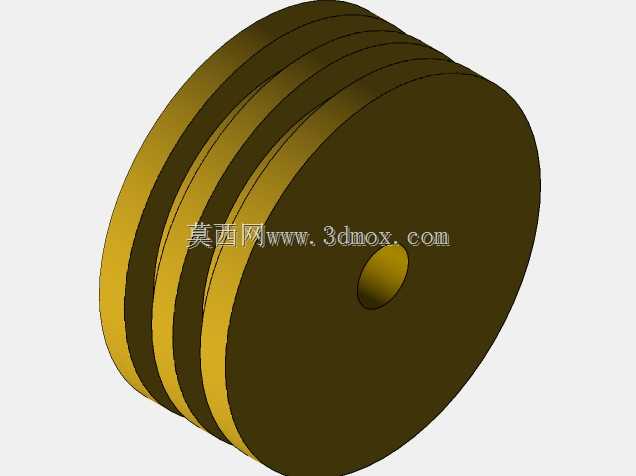

　　这款苏格兰轭结构的蒸汽驱动泵，最早应用在小型蒸汽动力系统的流体输送环节，在没有电力驱动的工业早期阶段，这类泵可以直接对接低压蒸汽管路，完成锅炉给水、小型管路循环增压、轻质油料输送等作业，部分同结构机型也曾被用在早期蒸汽动力车船的辅助供水单元，依靠蒸汽压力直接驱动活塞做功，不需要额外的中间传动转换环节，能量传递路径短，低速工况下的输出扭矩稳定性优于同尺寸的曲柄连杆结构泵组。从结构设计逻辑来看，整机采用对称双缸布局，两侧的蒸汽缸与泵腔做同轴集成设计，苏格兰轭机构直接将活塞的直线往复运动转换为飞轮的旋转运动，同时飞轮的蓄能作用可以抵消活塞往复到止点位置的动力中断问题，让整个泵组的运转平顺性大幅提升，相比传统曲柄连杆结构，

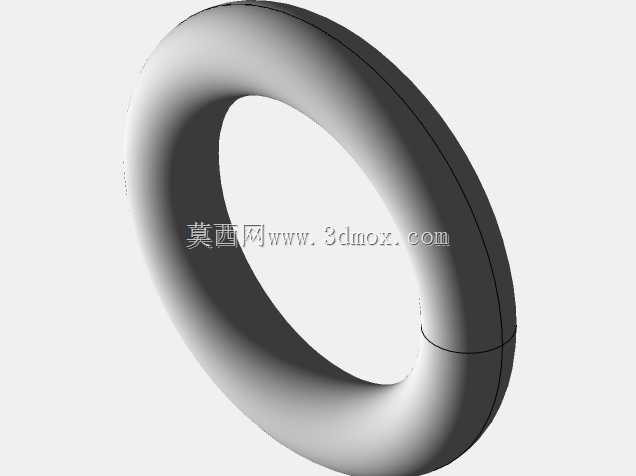

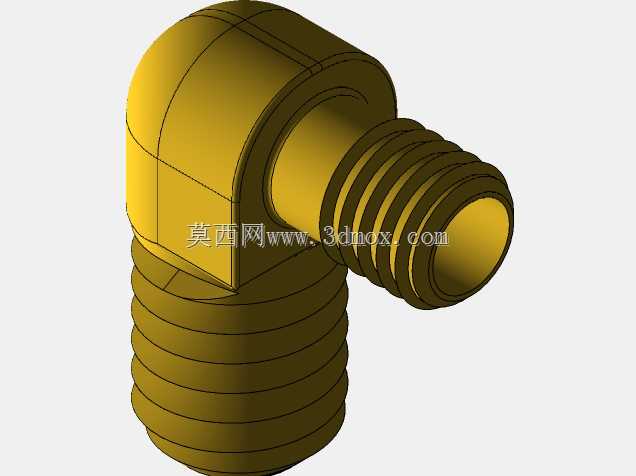

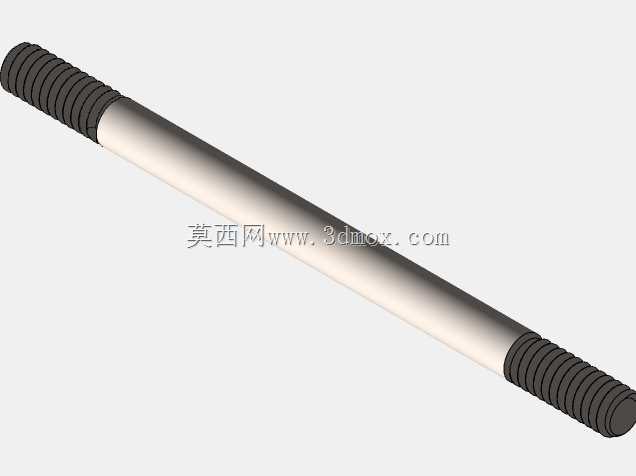

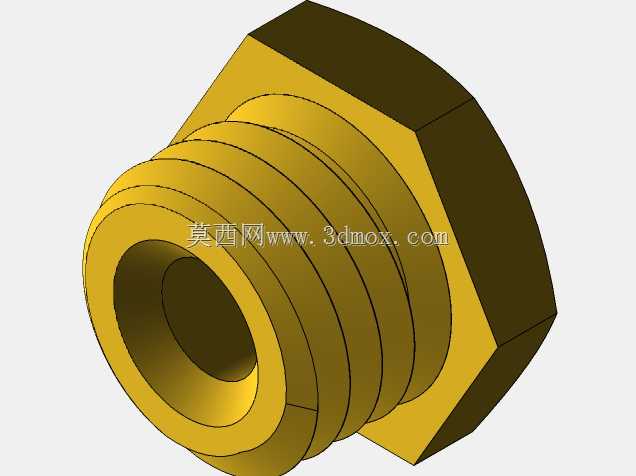

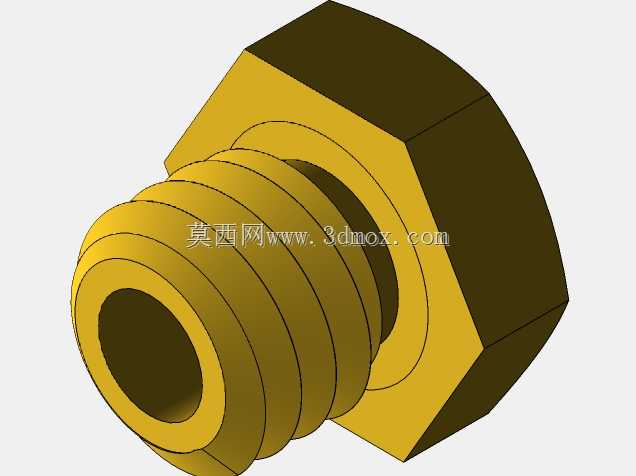

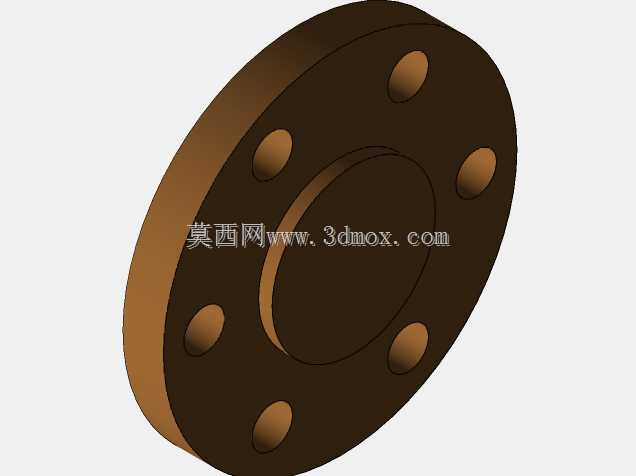

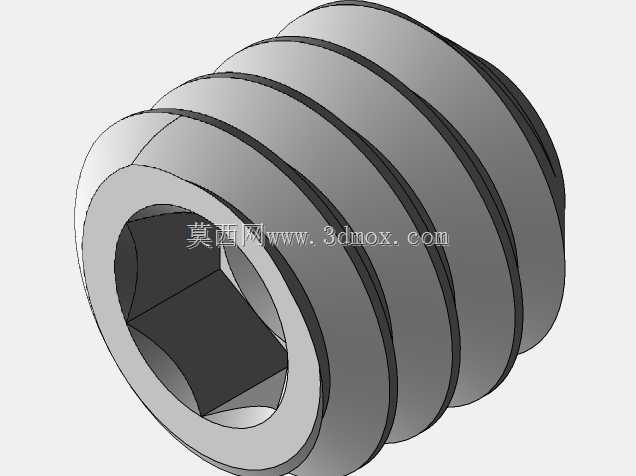

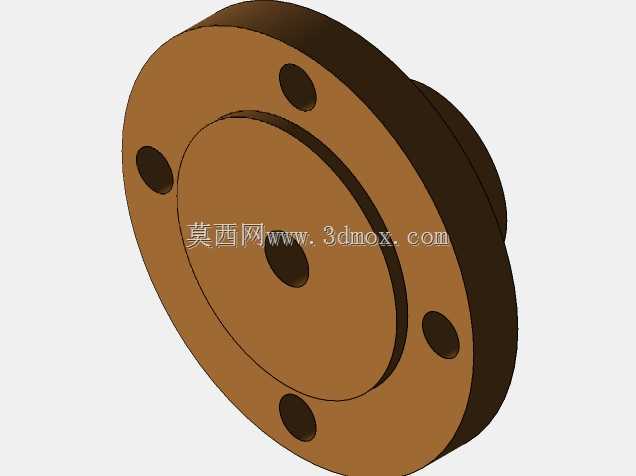

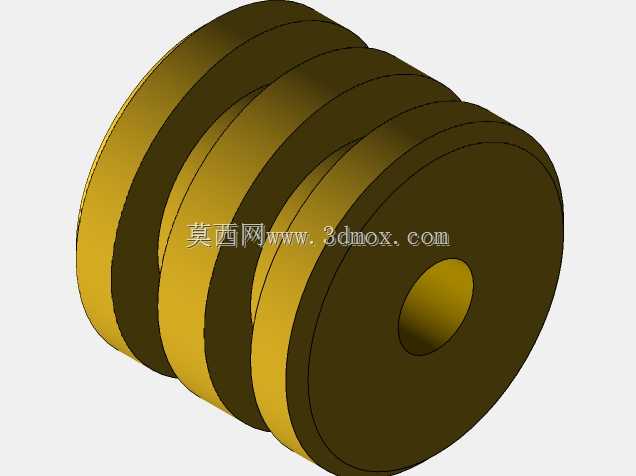

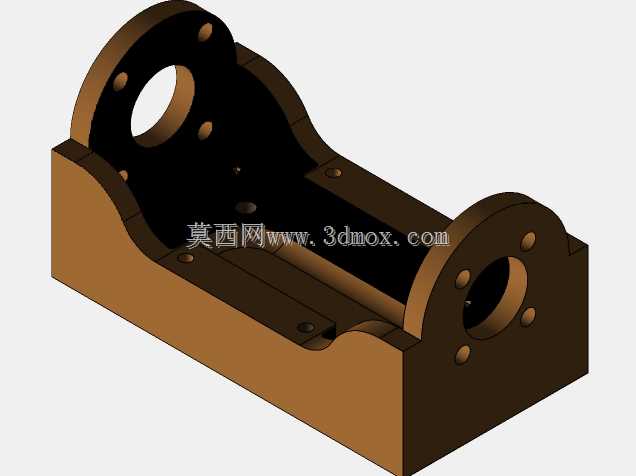

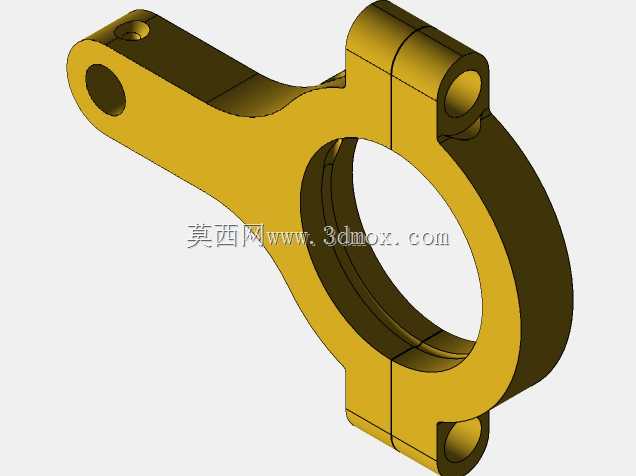

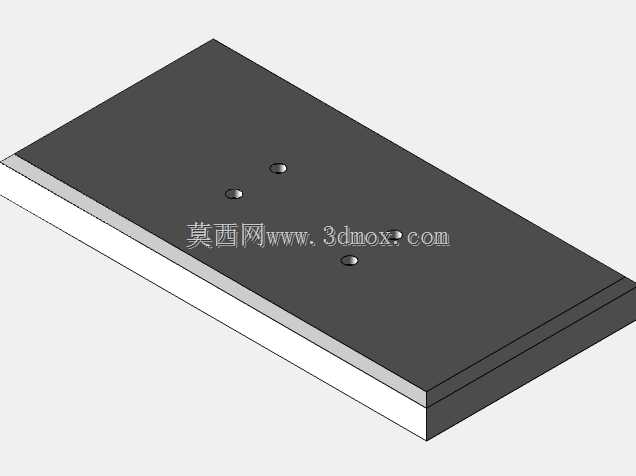

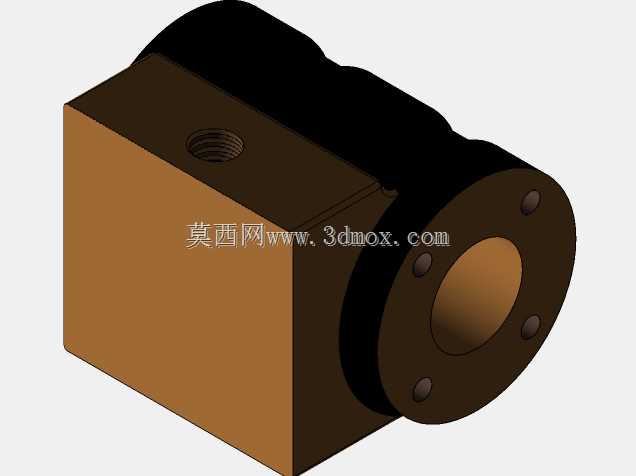

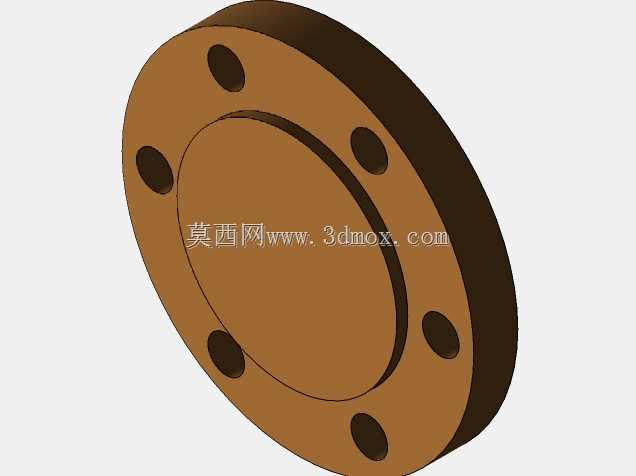

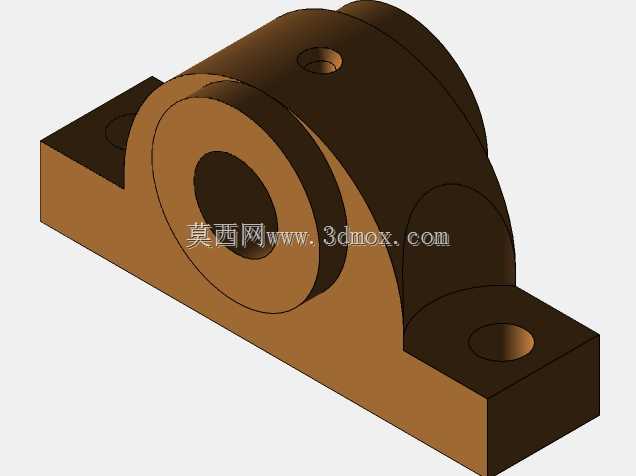

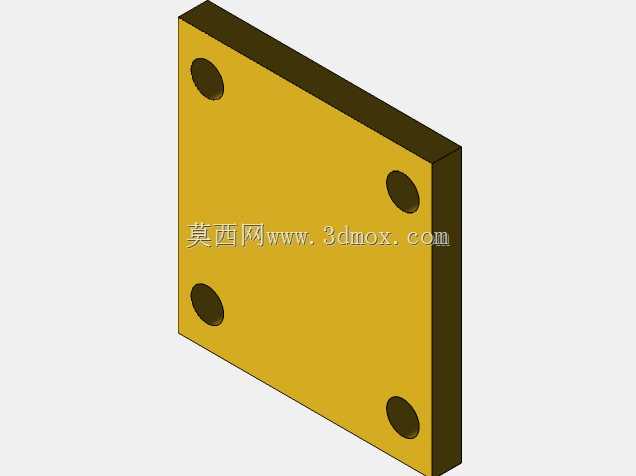

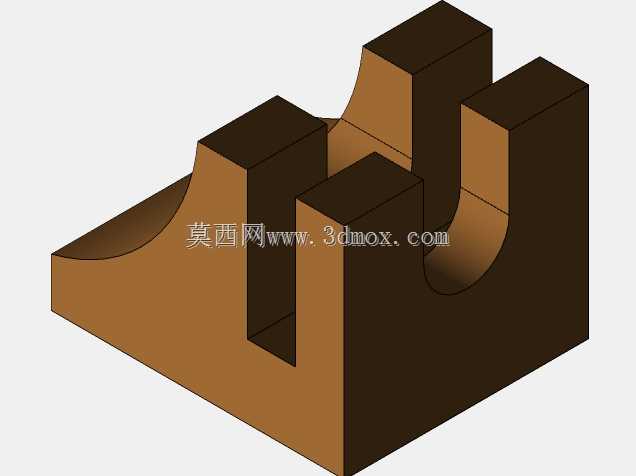

　　苏格兰轭的滑动摩擦副受力更均匀，侧向分力更小，缸体密封件的偏磨概率更低，长期运行的维护周期可以延长近三成。整机的所有承压壳体都采用铸件结构，缸体端盖、轭架滑块、飞轮轮体都保留了铸件的厚重质感，安装底座采用实木基座做减震缓冲，安装时只需要将基座固定在水平承重台面上，对接蒸汽进排气管路与流体进出管路即可完成部署，不需要额外做同轴度校准，因为所有运动构件都集成在同一组铸件机架上，出厂装配时已经完成了运动间隙的调整。从安装边界来看，整机的横向尺寸控制在小型桌面级设备范畴，飞轮的旋转半径没有超出底座的投影范围，运动过程中没有外伸的干涉构件，两侧缸体的管路接口都布置在缸体端部的侧面，管路对接时不需要预留额外的构件操作空间，

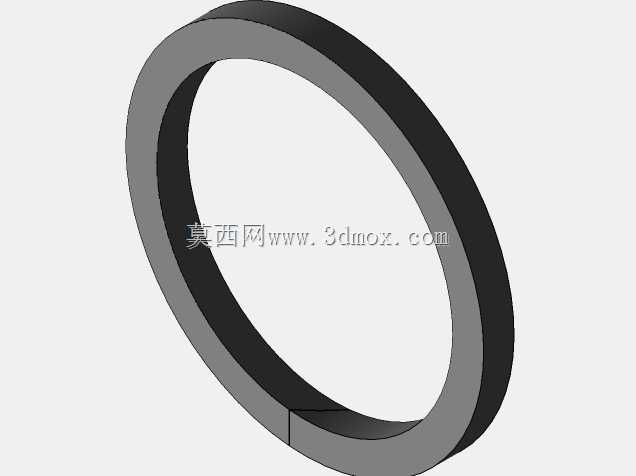

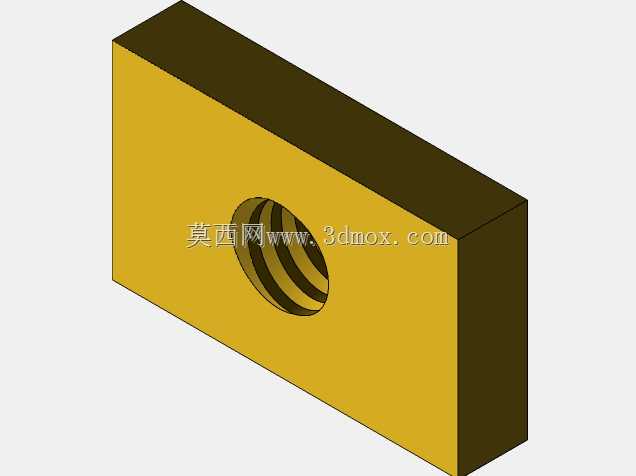

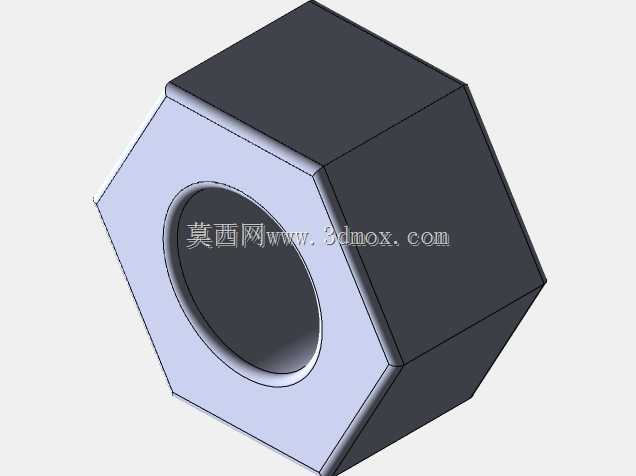

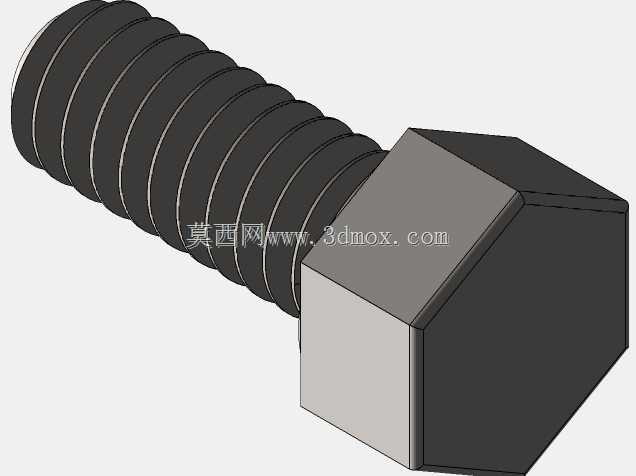

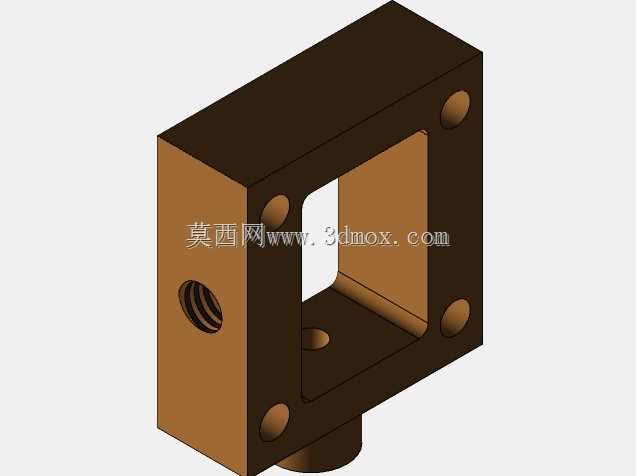

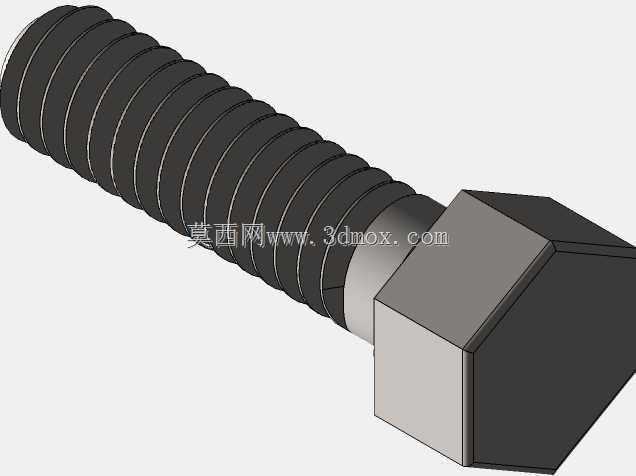

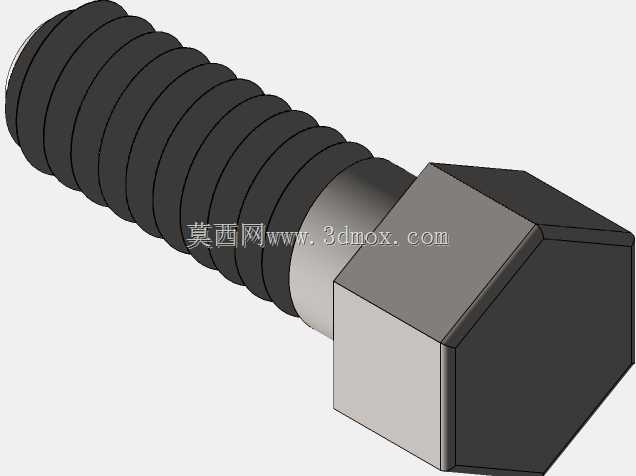

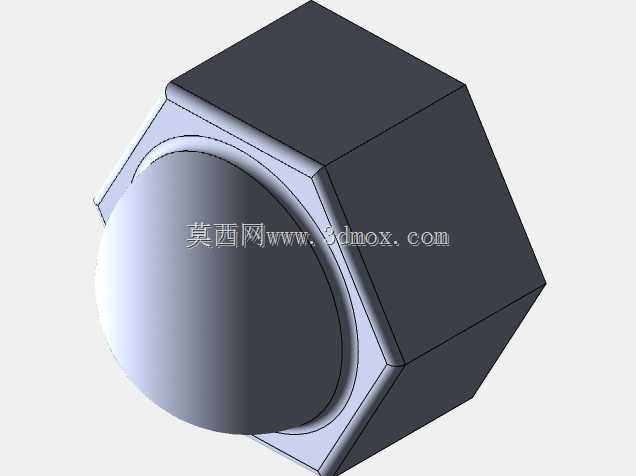

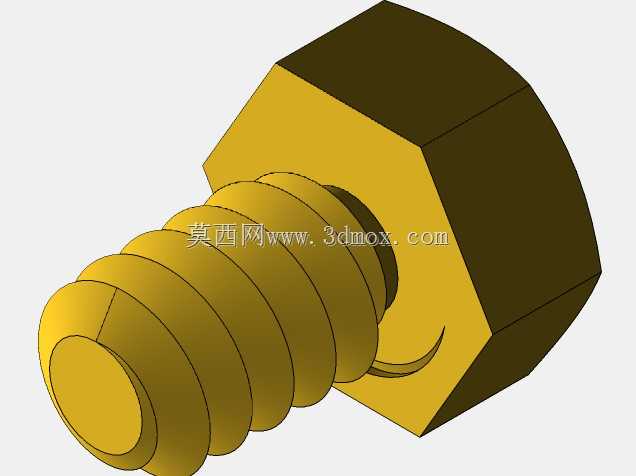

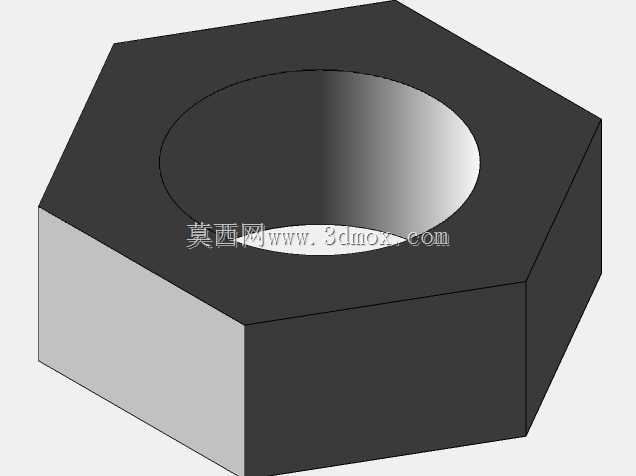

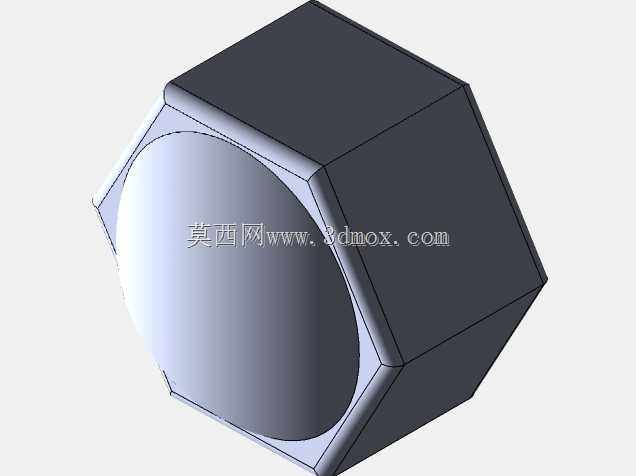

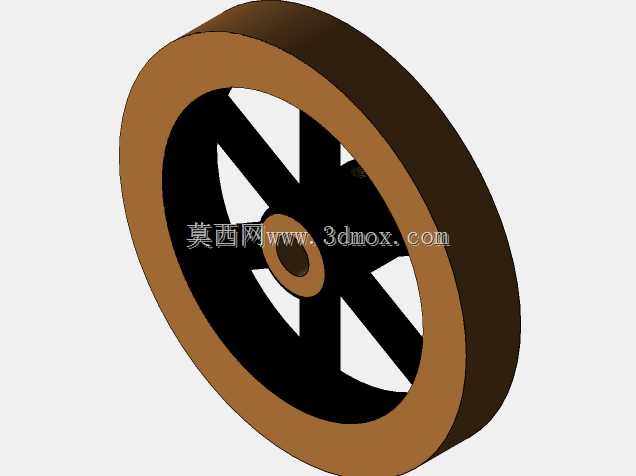

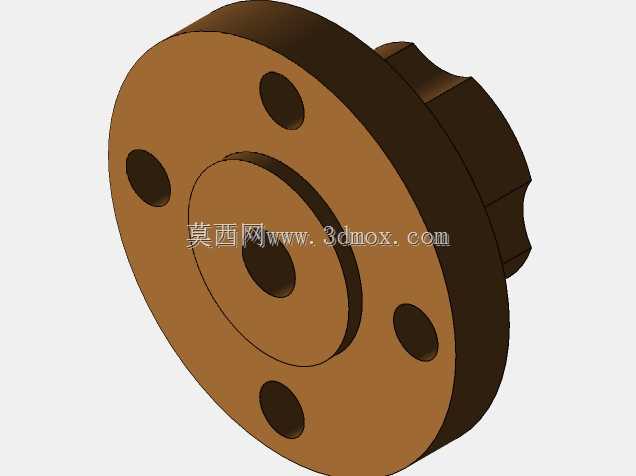

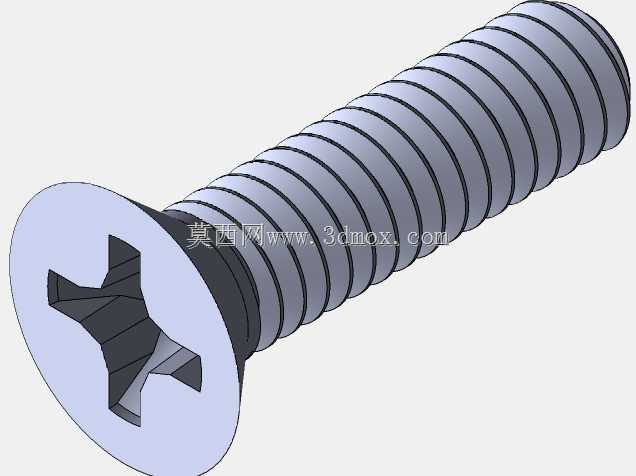

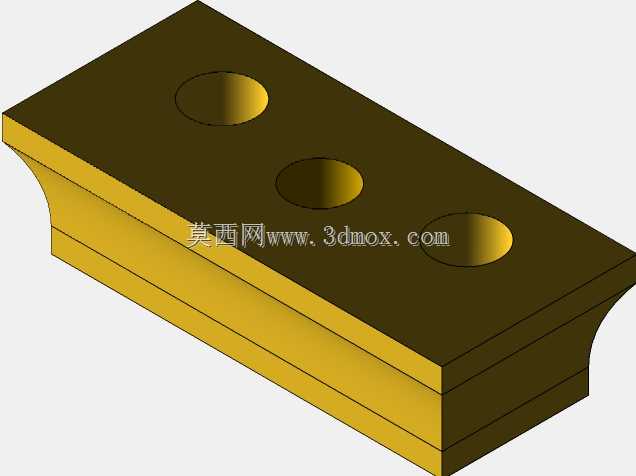

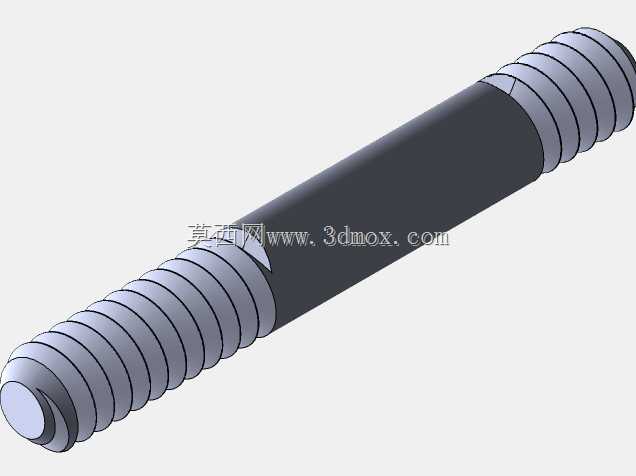

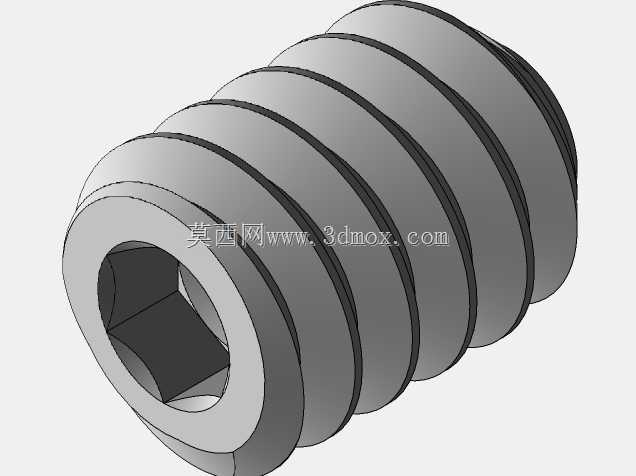

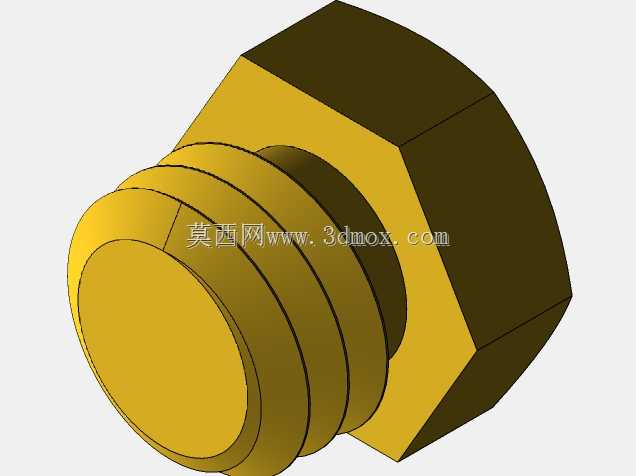

　　日常维护只需要定期检查滑块处的润滑状态、缸体密封件的泄漏情况即可，不需要拆解整个传动单元。设计过程中，苏格兰轭的滑动槽与滑块的配合间隙控制在0.02-0.05mm区间，既可以保证运动过程中无卡滞，也能避免间隙过大带来的换向冲击，飞轮的轮缘做了加厚处理，蓄能能力匹配双缸交替做功的动力输出节奏，在蒸汽压力稳定在0.3-0.5MPa区间时，泵组可以维持稳定的往复频率，输出流量的脉动率远低于单缸蒸汽泵，适合对流量稳定性有一定要求的小流量流体输送场景。缸体的密封结构采用填料密封形式，压盖通过均布的螺栓调整压紧力，可以在不停机的状态下完成密封件的压紧调整，适配长期连续运行的作业需求，所有连接螺栓都采用外六角标准件，

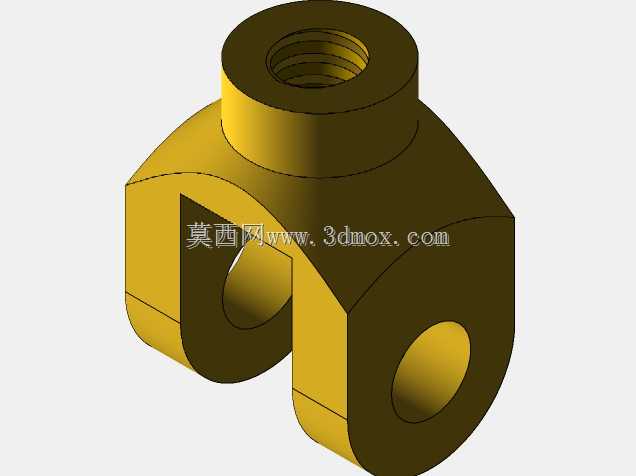

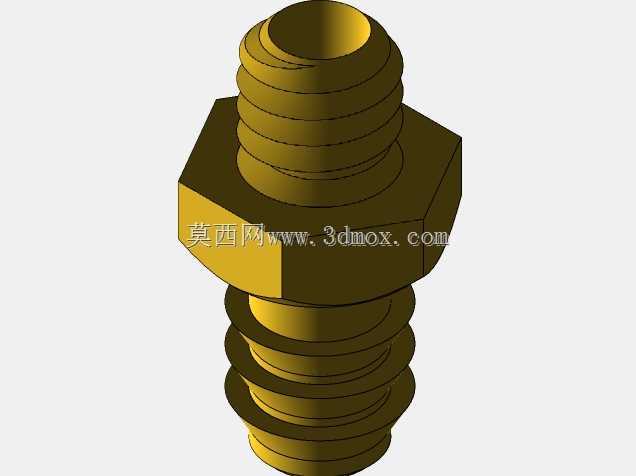

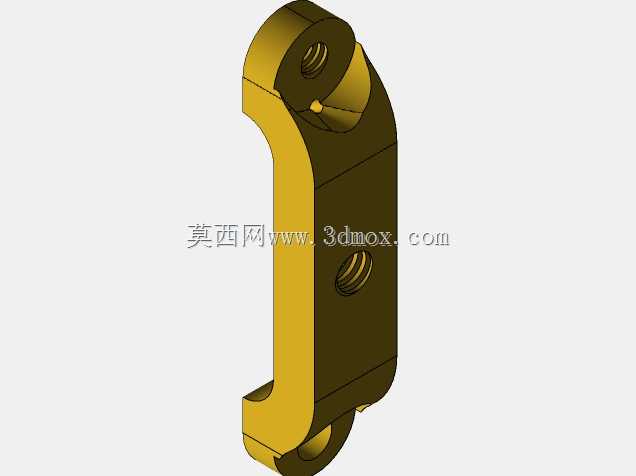

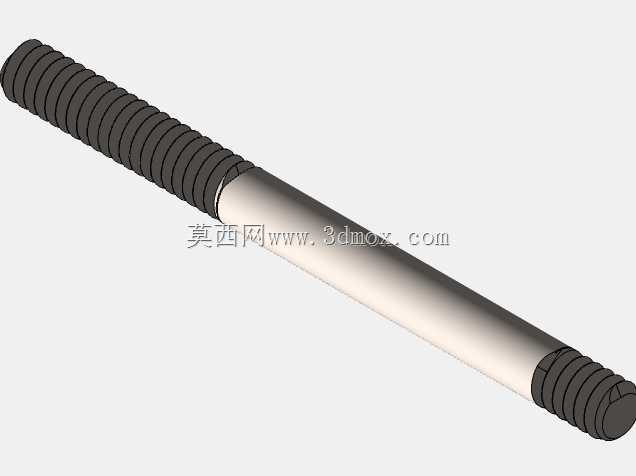

　　现场维护时不需要特殊工具即可完成拆装，轭架与活塞杆的连接采用可调式接头，可以通过调整接头的旋入长度来补偿活塞运行的止点间隙，避免活塞撞击缸盖。这类蒸汽泵在当下的应用场景更多集中在蒸汽动力科普展示、复古动力装置复刻、小型实验蒸汽系统的流体循环单元，其结构直观展现了往复式动力机械的运动转换逻辑，也常被用作机械原理教学的演示模型，帮助学习者理解直线运动与旋转运动转换的不同结构形式差异，对比苏格兰轭与曲柄连杆结构的受力特点、运动特性区别。
