按压式台面皂液供给装置结构设计

　　在商用餐饮后厨、公共卫生间、医疗场所洗手区这类高频清洁场景里，手动按压式皂液供给装置的可靠性直接影响使用体验与运维成本，这款皂液供给结构的设计，完全围绕高频次按压的耐用性、皂液残留控制、台面安装适配性三个核心需求展开，没有多余的装饰性结构，所有造型与结构特征都服务于实际使用逻辑。从实际使用场景来看，这类装置大多安装在洗手台台面的预留开孔处，日常使用时使用者仅需单手下压出液拨杆，泵体内部的活塞结构就会形成负压，将储液腔内部的皂液向上抽吸，从出液口定量排出，单次按压的出液量控制在1.2-1.5ml区间，既能够满足单次洗手的皂液用量需求，也不会因为出液量过大造成皂液浪费，适配市面上绝大多数粘稠度在200-2000cps范围的液态洗手皂、

　　消毒凝胶，不会出现高粘稠度皂液抽吸卡顿、低粘度皂液自流滴漏的问题。设计过程中首先考虑的是安装边界的适配性，整体结构分为台面以上的操作出液段、台面以下的储液固定段两个部分，穿台安装的固定螺柱直径适配市面通用的25-32mm台面预留开孔，可适配10-50mm厚度的石材、人造板、不锈钢台面，安装时仅需从台面下方旋紧锁紧螺母即可完成固定，不需要额外的打孔或粘接工序，后期维护更换储液瓶时也不需要拆卸台面上的操作部分，直接从下方旋下储液瓶即可补充皂液，大幅降低运维的操作难度。结构设计上，按压操作的拨杆做了内凹式的受力导向，使用者按压时施力方向垂直向下，不会出现侧向分力导致的泵体密封件偏磨，泵体核心的活塞密封采用双层唇形结构，

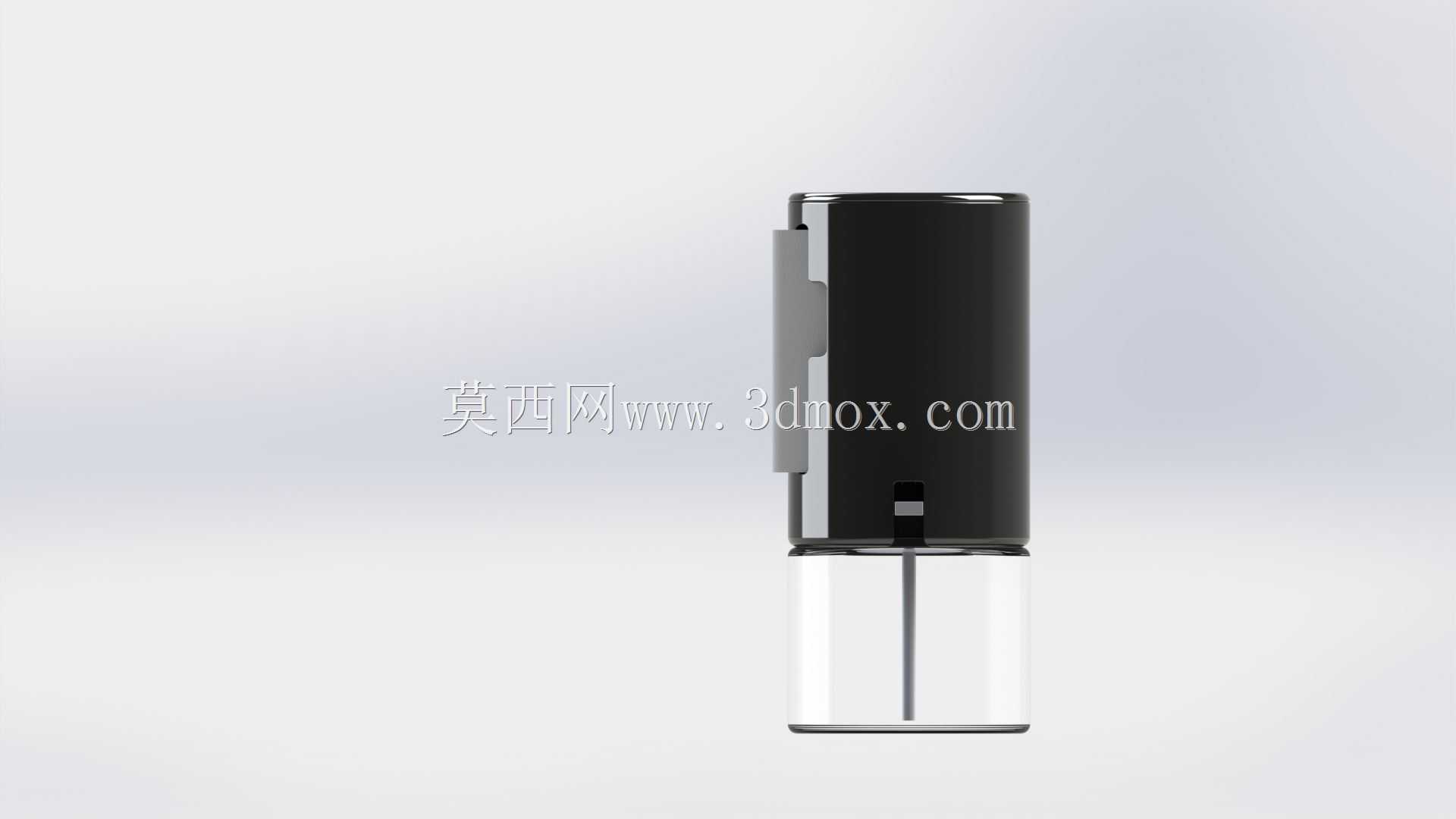

　　上层密封负责阻隔外部洗手水、灰尘进入泵体内部，下层密封负责保证泵腔的负压密封性，两层密封之间预留了0.8mm的回流间隙，哪怕有少量皂液渗过下层密封，也会顺着回流间隙重新流回储液瓶，不会顺着安装缝隙渗漏到台面下方造成污染。出液口做了45度向下的倾角设计，出液位置距离操作拨杆的水平距离为65mm，刚好对应成年人手掌摊开时的接液位置，使用时不需要刻意抬手对准出液口，同时出液口的末端做了滴液回流切角，每次按压完成后出液口残留的皂液会在表面张力作用下回流到泵腔内部，不会在出液口形成挂滴，避免长期使用后台面出现皂液残留的污渍。储液瓶采用透明可视化结构，瓶身带有容量刻度，运维人员可以直观看到剩余皂液容量，提前安排补充，避免出现空泵按压的情况，

　　储液瓶与泵体的连接采用大螺距梯形螺纹，旋合时仅需转动120度即可完成锁紧或拆卸，螺纹处带有硅胶密封垫圈，即使瓶内皂液剩余量较少，也不会因为瓶内负压导致泵体抽吸失效。从结构可靠性角度考虑，所有与皂液接触的部件都采用耐皂液腐蚀的PP材质，弹簧部件采用304不锈钢材质并做了钝化处理，长期接触皂液也不会出现锈蚀卡滞的问题，按压操作的行程设计为18mm，按压力度控制在15-20N区间，成年人单手操作不需要施加过大的力度，老人、儿童也可以轻松按压出液，整体结构没有易损的小零件，正常使用场景下的按压寿命可以达到10万次以上，完全满足公共区域高频使用的需求。外形设计上，台面上的外露部分采用圆柱一体化造型，没有多余的棱角与缝隙，日常清洁台面时可以直接擦拭，不会在缝隙处积存污垢，外露表面做了哑光磨砂处理，不容易残留水渍与指纹，长期使用也不会出现表面镀层脱落、氧化变色的问题，整体外露部分的直径为60mm，高度为85mm，不会占用过多台面空间，与不同装修风格的洗手台都能适配。
