蒸汽系统手动补水泵结构三维设计

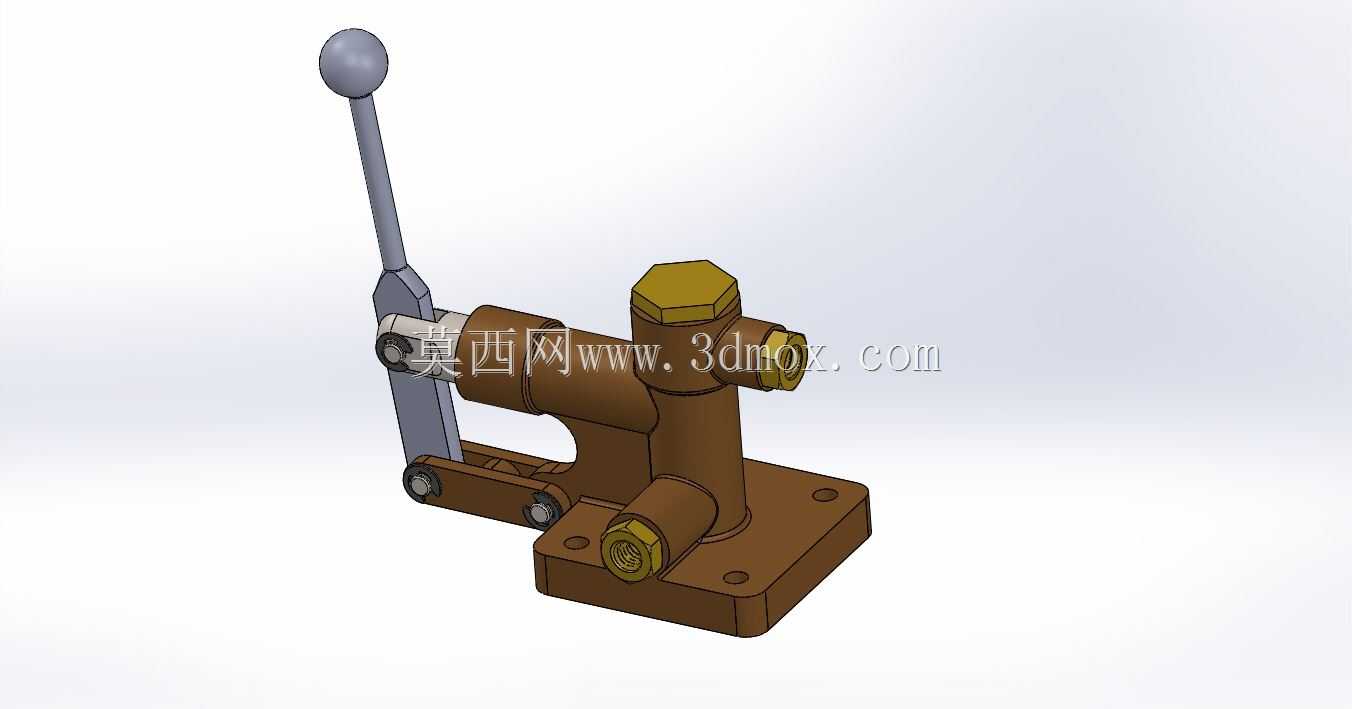

　　在小型蒸汽发生系统、试验用蒸汽台架以及无电力配套的移动式蒸汽设备场景中，这类手动补水泵是保障系统液位稳定的核心备用部件，区别于电动给水泵的连续供给逻辑，它的核心定位是蒸汽运行工况下的间断式补注，当系统出现小幅液位下降、电动补给支路故障或者现场无供电条件时，操作人员通过扳动手柄即可完成锅炉补水动作，避免干烧引发的安全风险。从结构设计逻辑来看，整个泵体采用方形安装法兰作为承载基座，基座上预留四个对称布置的安装通孔，安装时可直接通过螺栓固定在锅炉侧的预装支架上，安装面与泵体主体采用一体化铸造成型，减少拼接密封面的泄漏风险，基座的厚度根据泵体工作压力做了等强度加强，在承压1.6MPa的工况下不会出现基座变形导致的密封面错位。

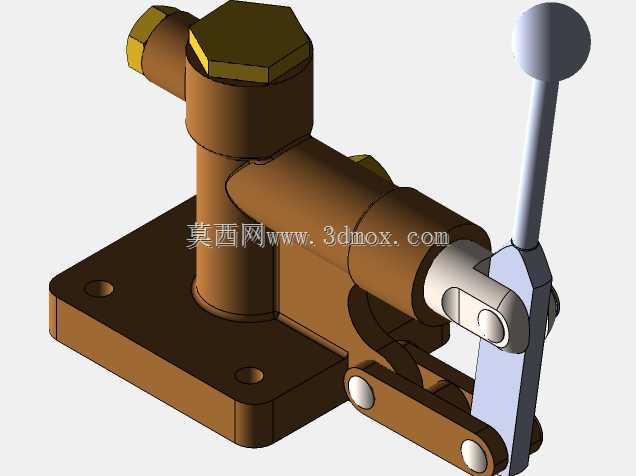

　　操作端采用球头长手柄设计，手柄与泵体内部的柱塞机构通过铰接连杆连接，这套杠杆传动机构在设计时做了力臂优化，操作人员仅需施加不超过150N的扳动力即可完成柱塞的全行程往复，即便在连续操作十次以上的补水过程中也不会出现明显的操作疲劳，铰接位置均镶嵌了耐磨铜套，长期往复运动下不会出现铰接孔磨损导致的传动间隙过大问题。泵体的流道设计采用直角式进出水布局，进水口位于泵体下部侧方，出水口位于上部侧方，两个接口均采用外螺纹连接形式，可直接对接现场的紫铜管路或者不锈钢编织软管，接口位置的六角螺帽做了防滑边处理，现场安装时用普通活动扳手即可完成紧固，无需定制专用工装。泵体顶部设置了排气螺塞，首次充水或者长期停用后重启时，

　　拧开螺塞即可排净泵腔内部的空气，避免气塞导致的吸水失效，螺塞与泵体之间采用紫铜垫片密封，多次拆装后仍能保持可靠的密封性能。在实际使用场景中，这类手动泵不需要外接电源或者压缩空气气源，完全依靠人力驱动，非常适合在野外作业的蒸汽设备、应急供汽装置以及小型教学试验台架上使用，它的流量设计为单次手柄行程输出20mL左右的水，操作人员可以根据锅炉液位计的显示值精准控制补水量，不会出现电动泵启停时的液位大幅波动。从安装边界来看，整个泵体的最大外轮廓尺寸控制在200mm×120mm×280mm范围内，安装时仅需要在支架上预留150mm×100mm的安装平面，手柄的操作空间只需要在泵体侧方预留300mm的活动半径即可，不会占用过多的设备安装空间，

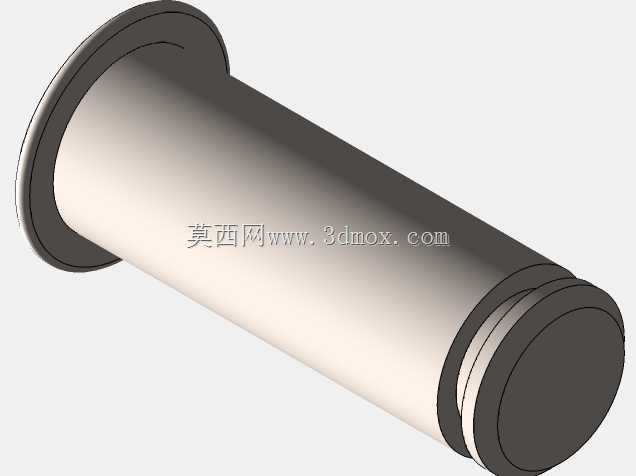

　　对于布局紧凑的小型蒸汽系统来说非常友好。泵体内部的密封件采用耐温橡胶材质，可长期耐受120℃的进水温度，不会因为接触高温冷凝水出现密封件老化失效的问题，柱塞表面做了硬氧化处理，表面粗糙度达到Ra0.8，与密封件配合时的摩擦阻力小，长期使用不会出现柱塞表面拉伤导致的内泄漏。在结构建模过程中，所有运动部件都做了干涉检查，手柄在全行程摆动过程中不会与泵体、安装法兰以及外接管路发生碰撞，铰接点的转动间隙控制在0.1mm以内，既保证了运动的灵活性，又不会因为间隙过大出现操作空程。进出水流道的转角位置做了圆弧过渡处理，减少水流的局部阻力，提升补水效率，泵腔内部的容积设计经过反复校核，确保每次柱塞回程都能充满水，不会出现容积效率下降的问题。安装法兰的螺栓孔位置公差控制在±0.1mm，现场安装时不需要额外配打孔位，可直接与标准支架对接，降低现场安装的调整工作量。这类手动泵在日常维护时也非常便捷，只需要定期更换密封件、给铰接点加注润滑脂即可，不需要复杂的拆解工具，普通运维人员经过简单培训就能完成日常保养工作，非常适合运维条件有限的现场使用场景。
