自动感应式皂液出液装置结构设计

　　这款自动感应皂液装置的结构设计，核心围绕公共卫浴、商用厨卫场景的无接触使用需求展开，区别于传统手动按压皂液器，整套结构从出液控制、储液布局到外形适配都做了针对性的工程优化。从实际使用场景来看，这类装置主要部署在商场公共卫生间、连锁餐饮后厨操作区、医疗场所洗手台、写字楼公共盥洗区，核心用途是通过非接触式的感应触发，避免手部接触设备造成的交叉污染，同时精准控制单次出液量，减少皂液的不必要浪费。

　　在功能特性的设计上，整套结构分为感应触发模块、泵体输送模块、储液仓、出液嘴四个核心部分。顶部的出液嘴做了内凹式的防滴漏设计，出液通道末端设置了止回结构，避免泵体停止工作后残液顺着外壁滴落污染台面；感应模块的探测区域设置在出液嘴正下方，探测角度做了15度的向下倾斜约束，既可以保证手部伸入探测区域时的触发灵敏度，又能避免台面积水、路过行人造成的误触发。泵体采用微型隔膜式输送结构，相比传统的蠕动泵结构，隔膜泵的出液压力更稳定，单次出液量的误差可以控制在0.2ml以内，同时运行噪音更低，适合对环境静音有要求的商用场景。

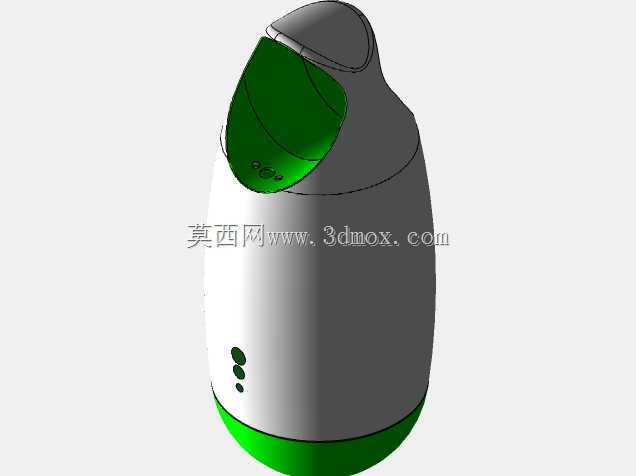

　　设计思路上没有采用常见的方正外壳造型，而是选择了圆润的椭球形立式布局，一方面这种造型没有外露的棱角，在公共区域使用时不容易因为磕碰造成设备损坏，也能避免棱角刮蹭过往人员；另一方面立式结构的重心集中在设备下部，底部设置了防滑胶圈的安装位，既可以直接放置在台面上使用，也可以通过预留的螺丝孔位壁挂安装，适配不同的台面布局空间。储液仓设置在壳体内部的中下部，和上部的泵体、感应模块做了物理分隔，储液仓的加注口做了密封胶圈的安装槽，加注皂液后可以完全密封，避免皂液渗漏腐蚀上部的电子元件，同时储液仓的容量设置为350ml，按照单次出液1ml计算，可以满足300次以上的使用需求，减少日常运维的加注频次。

　　从安装边界和尺寸适配来看，设备整体的最大外径控制在85mm以内，立式放置时的总高度为190mm，壁挂安装时距离墙面的突出距离不超过90mm，不会过多占用台面的操作空间；底部的供电仓同时适配干电池和外接低压电源两种供电模式，供电接口设置在设备背部的下方，走线时可以顺着墙面隐藏，不会破坏台面的整体整洁度。壳体的上下拼接处做了止口定位结构，装配时不需要额外的定位工装就可以保证上下壳体的对齐精度，拼接缝隙控制在0.3mm以内，既可以避免外部的水汽、灰尘进入设备内部，也能让整体外观更简洁流畅。

　　在细节结构的处理上，设备正面设置了三个半透明的状态指示灯位，分别对应电源接通、皂液不足、故障提示三种状态，指示灯做了漫散射的结构设计，点亮时光线柔和不刺眼，不会在盥洗区造成光污染。底部的防滑胶圈安装槽深度设置为2mm，胶圈装配后突出壳体底面1mm，放置在光滑的陶瓷台面上时可以提供足够的摩擦力，即使受到轻微的碰撞也不会滑落。出液嘴的内凹区域做了圆弧过渡，没有清洁死角，日常运维时只需要用抹布擦拭就可以清理表面的残留皂垢，不需要拆解设备。整套结构的零件拆分充分考虑了注塑生产的工艺性，所有壳体零件的拔模角度都设置在1.5度以上，加强筋的厚度不超过壳体壁厚的0.6倍，避免注塑生产时出现缩痕、翘曲等质量问题，同时各个零件的连接卡扣都做了导向斜角设计，装配时可以快速对位，提升生产装配的效率。
