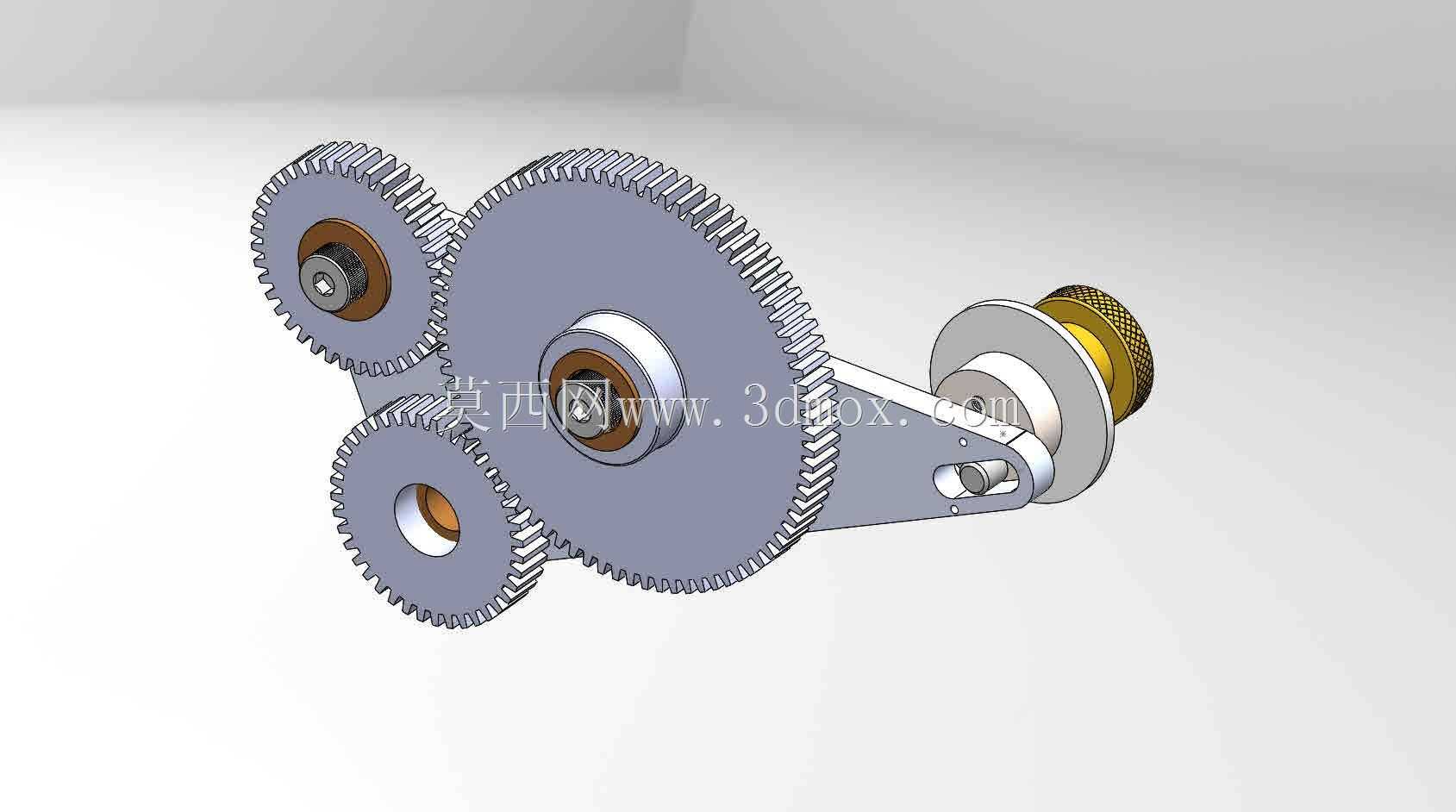

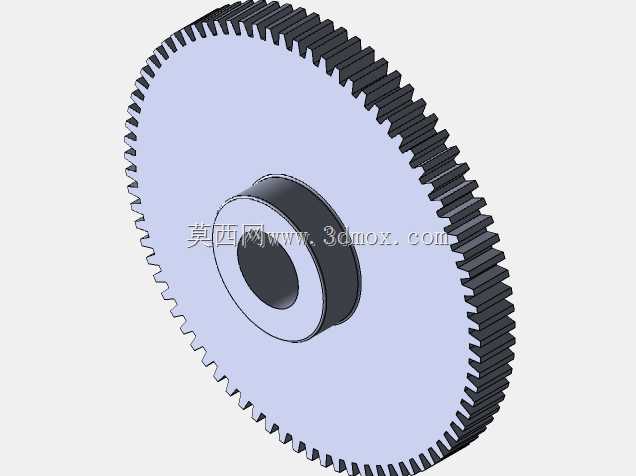

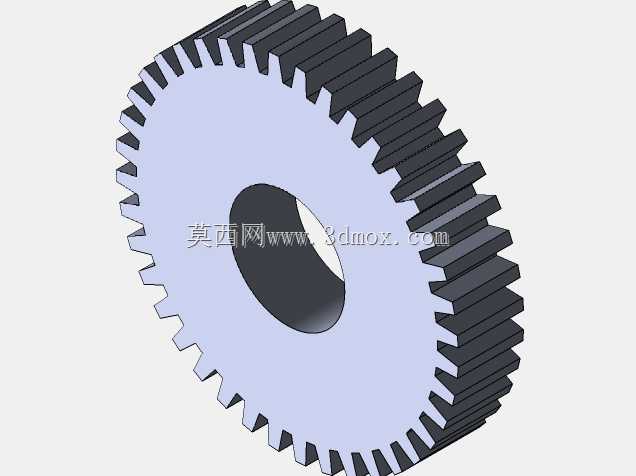

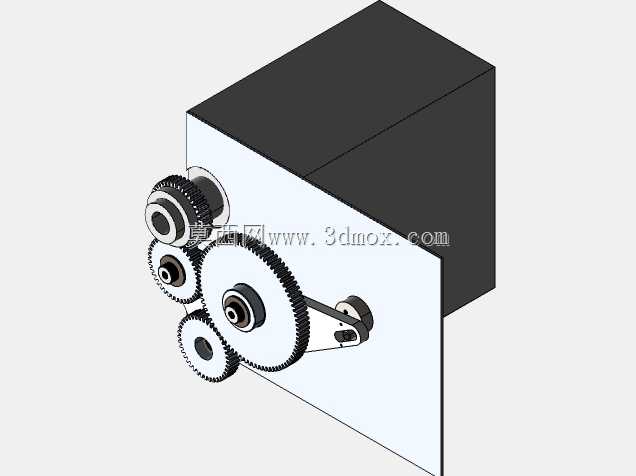

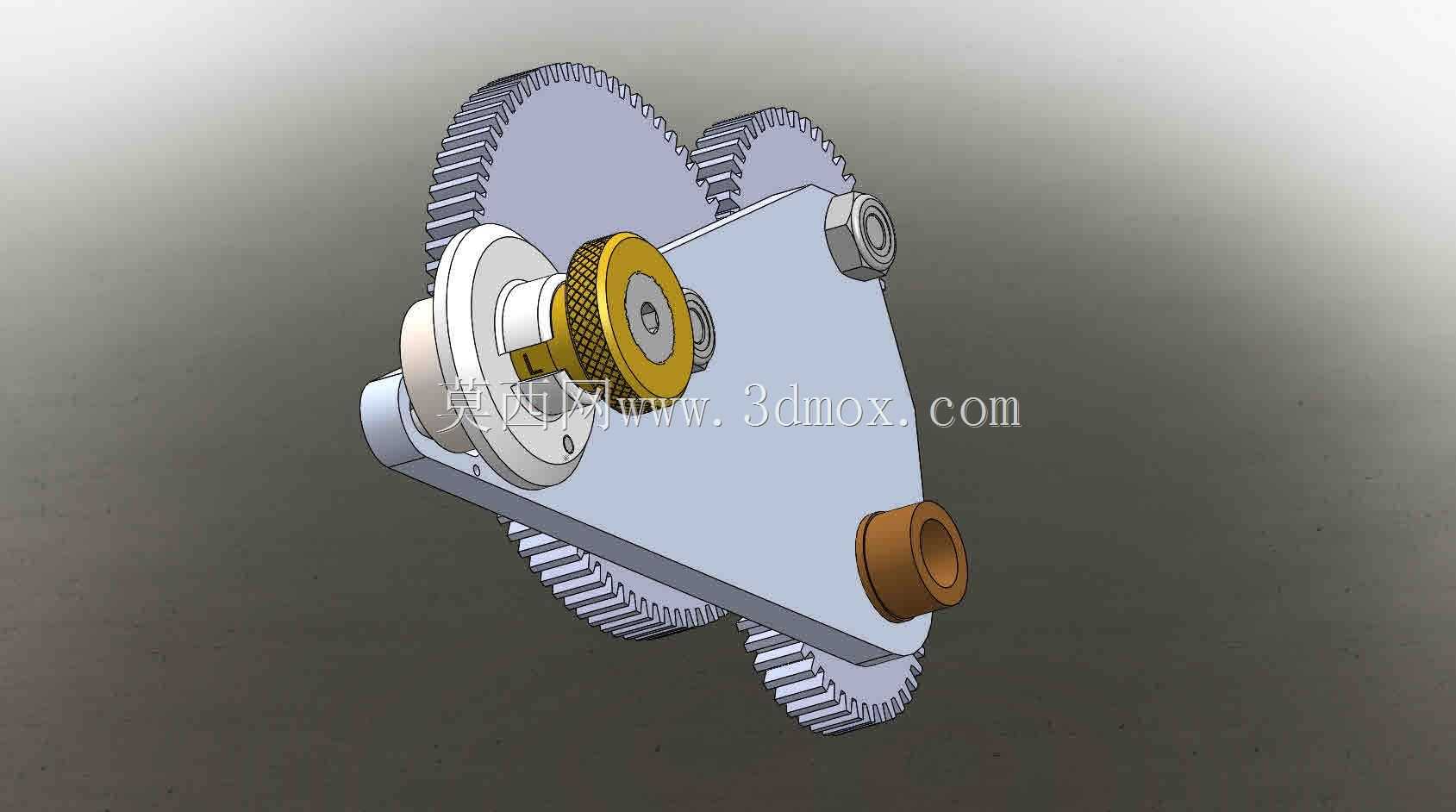

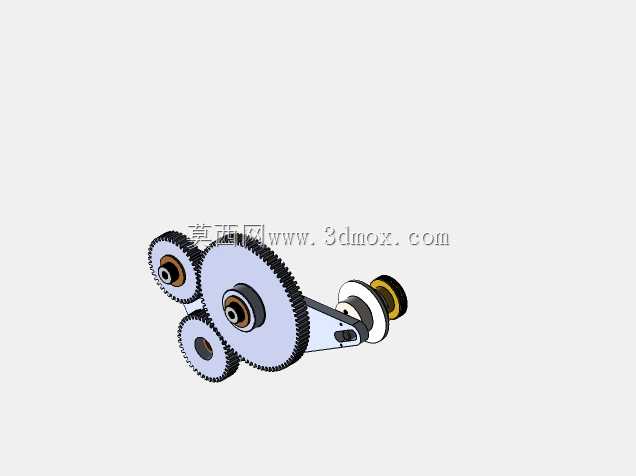

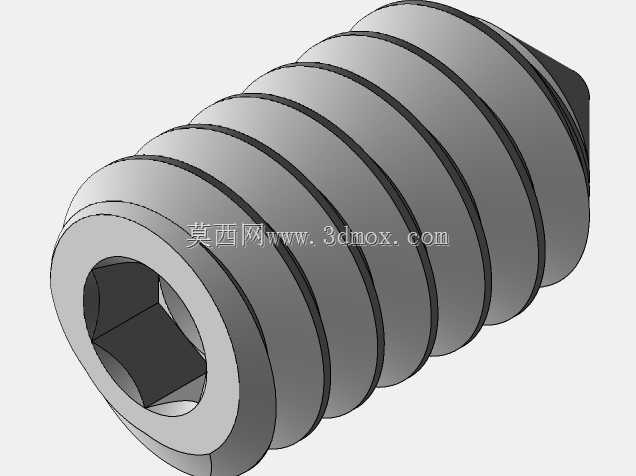

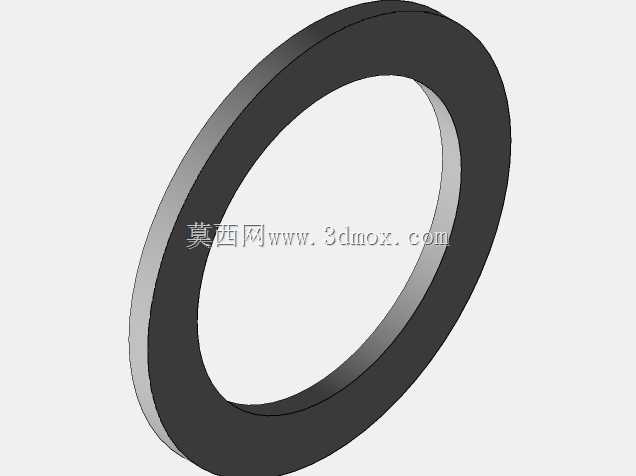

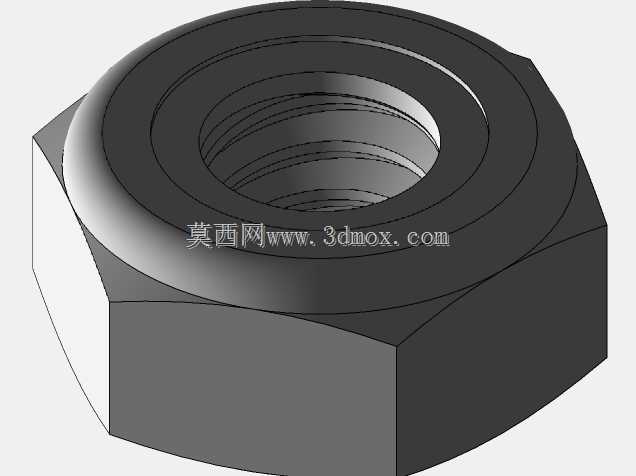

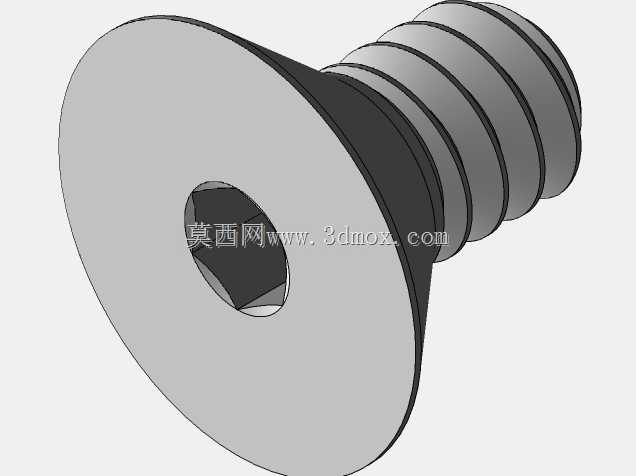

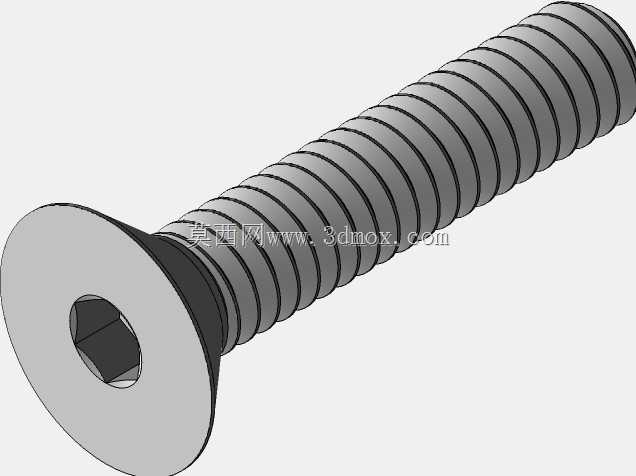

在普通卧式车床的日常加工作业中,左旋螺纹的切削始终是一线操作工人需要反复调整走刀逻辑的工况,常规车床的进给方向默认匹配右旋螺纹加工,每次切换左旋切削都需要反复调整挂轮、变换进给手柄位置,不仅耽误加工节拍,频繁的手柄扳动还会加剧进给箱内部拨叉的磨损,针对9x20规格G4000车床的这一使用痛点,这套反转制栓齿轮组件直接从末端传动链路入手,不需要改动车床原有进给箱的内部结构,就能实现进给方向的快速切换,满足左旋螺纹的加工需求。整套组件的核心是三个相互啮合的圆柱直齿轮,大直径主齿轮作为动力传递的核心构件,直接与车床下轴的原有动力输出端对接,两个小直径从动齿轮分别承担动力换向与扭矩传递的作用,齿轮的齿形参数完全匹配原有车床的传动模数,

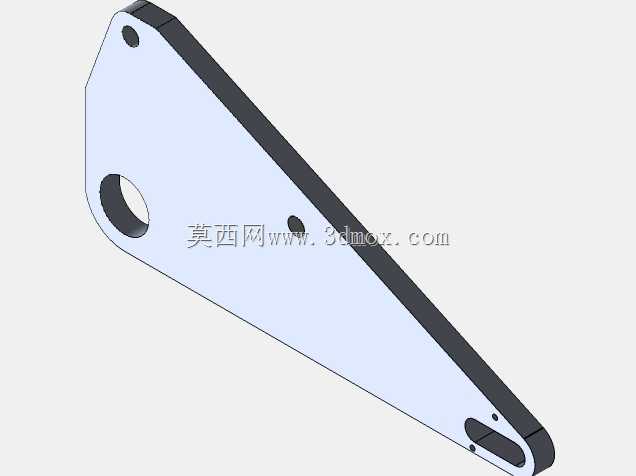

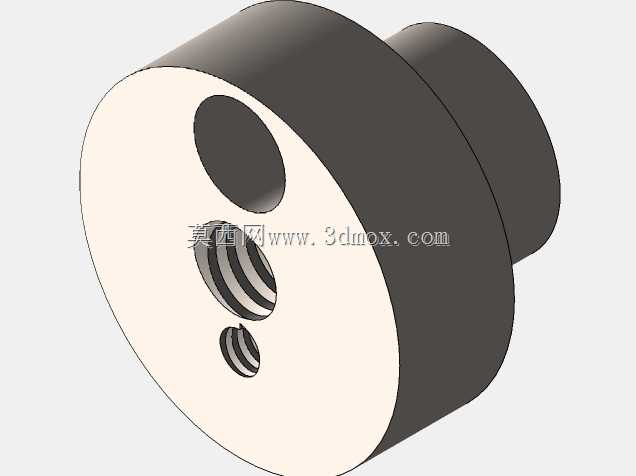

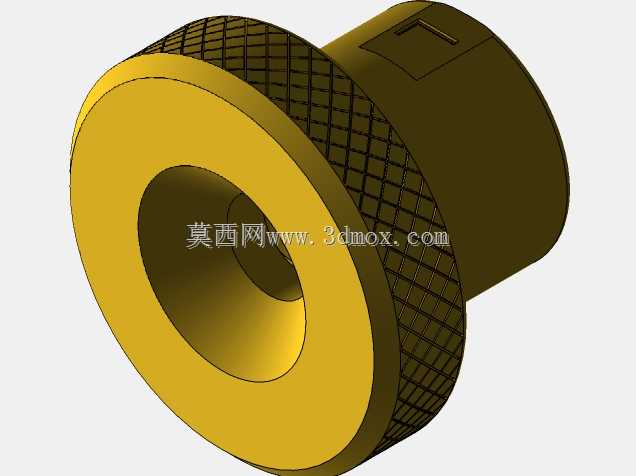

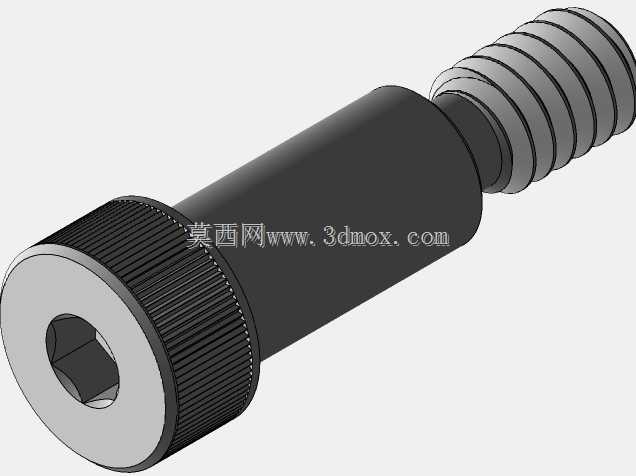

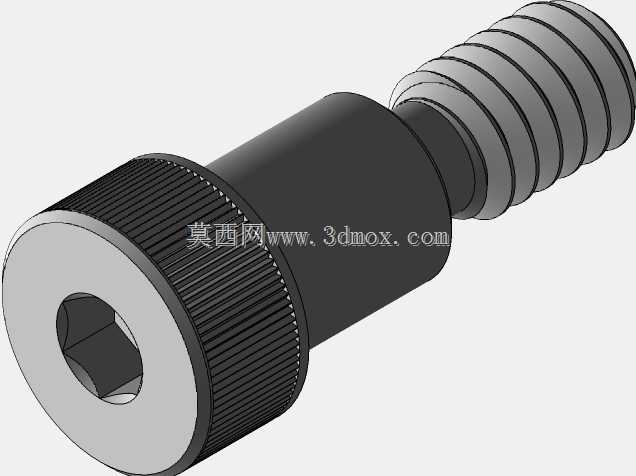

啮合侧隙控制在0.02-0.05mm的合理区间,既不会因为侧隙过大导致进给窜动影响螺纹加工的螺距精度,也不会因为侧隙过小造成齿轮运转卡滞、齿面异常磨损。齿轮支架是整套组件的安装基准,设计时首先需要核对车床床身对应安装位置的衬套内径、下轴的轴径尺寸,以及床身金属安装板的孔位坐标,支架的安装面做了铣平处理,平面度控制在0.02mm以内,保证与床身安装面贴合时不会出现翘曲,避免齿轮轴倾斜导致啮合偏载。支架上的三个齿轮轴孔位置度公差控制在0.01mm,确保三个齿轮装配后中心距完全符合设计值,运转时齿面接触斑点沿齿高方向不小于40%,沿齿长方向不小于50%,满足长期重载切削的传动需求。组件末端的滚花调节旋钮是换向操作的执行端,

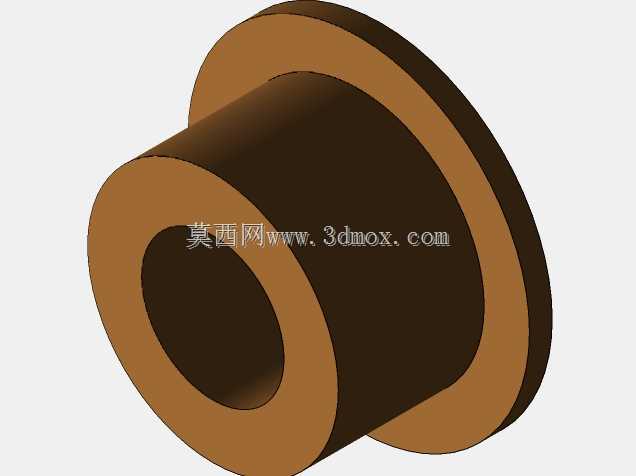

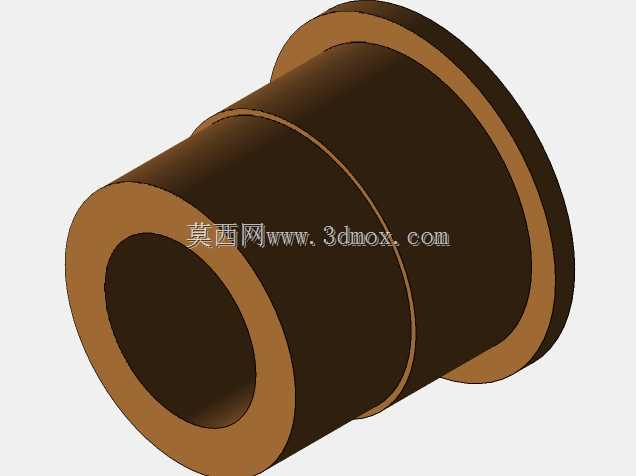

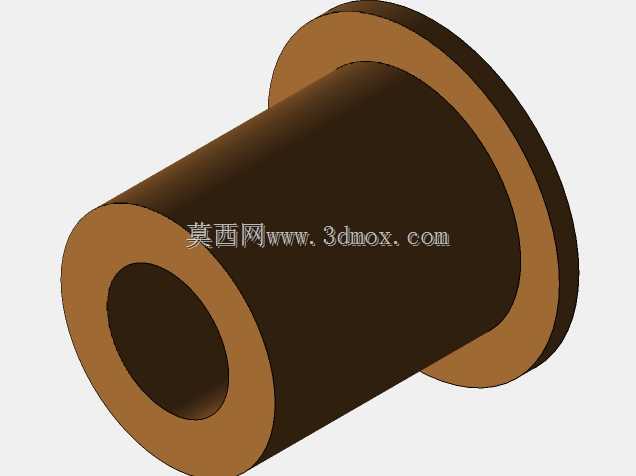

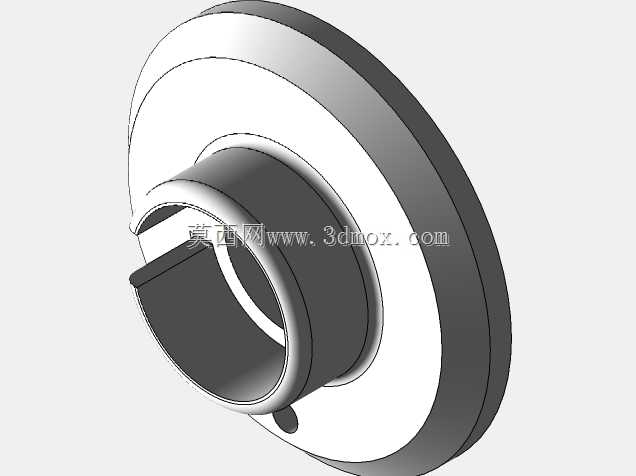

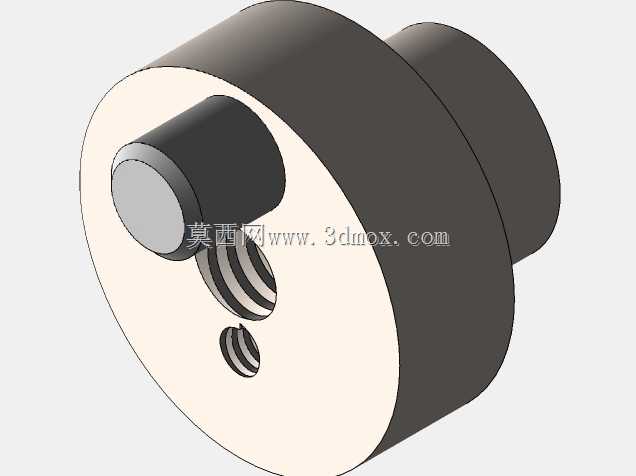

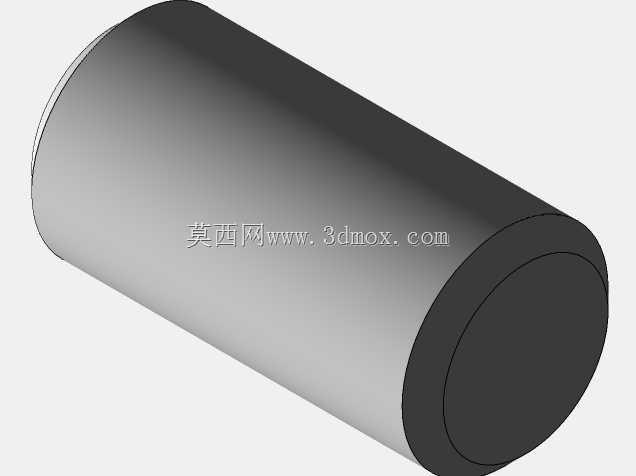

旋钮表面的网纹滚花粗糙度控制在Ra3.2,操作时手部摩擦力足够,不需要借助额外工具就能完成换向扳动,旋钮下方的定位套与支架上的1/16英寸定位孔配合,当组件向下旋转至最低位置时,定位销穿过定位孔直接卡入床身金属板的对应安装孔,完成换向状态的锁止,不需要额外的紧固件压紧,切换操作全程不超过10秒,相比传统的挂轮调换、进给箱手柄扳动的操作方式,效率提升十分明显。整套组件的安装边界完全贴合G4000车床下轴位置的原有空间,不会与床身的导轨防护罩、溜板箱移动路径产生干涉,齿轮外侧不需要额外加装防护壳,因为安装位置处于床身靠近主轴箱的内侧区域,日常加工的切屑、切削液不会直接飞溅到齿轮啮合面,只需要定期在齿面涂抹锂基脂润滑就能满足长期使用需求。在实际加工场景中,这套组件除了满足左旋螺纹的切削需求,还可以在反向进给切削、台阶轴的反向退刀作业中发挥作用,不需要改变主轴的旋转方向就能实现进给方向的切换,减少主轴正反转频繁切换带来的电机负载冲击,延长主轴电机与传动皮带的使用寿命。设计过程中没有采用复杂的行星齿轮结构,而是用最直接的定轴轮系实现换向,就是考虑到一线车间的维护便利性,所有齿轮、轴、支架都是常规机械加工就能完成的零件,后期如果出现齿面磨损,车间的机修班组就能自行测绘替换,不需要采购专用的进口配件,使用成本极低。齿轮的内孔都装配了铜基含油轴承,轴承与轴的配合采用过渡配合,装配时不需要压力机,借助铜棒轻轻敲击就能完成装配,
含油轴承的孔隙中储存的润滑油可以在齿轮运转时自动释放,满足连续8小时运转的润滑需求,日常维护只需要每三个月补充一次润滑脂即可。支架的材质选用45号钢,整体做发黑处理,表面防锈能力满足车间的潮湿加工环境,不会因为长期接触切削液雾气出现锈蚀,齿轮材质选用40Cr调质处理,齿面高频淬火硬度达到HRC45-50,能够承受进给传动过程中的冲击载荷,即使在大螺距螺纹切削、大走刀量外圆车削的工况下,也不会出现断齿、塑性变形的问题。组件的定位销采用弹簧销结构,切换状态时只需要拉起定位销就能转动组件,到位后定位销在弹簧力作用下自动卡入定位孔,不会因为车床运转的振动导致定位松脱,进给方向的锁止可靠性完全满足连续加工的要求,不会在切削过程中出现进给方向突变导致的扎刀、工件报废问题。
