两针CONXALL迷你模制连接器结构

　　在工业现场传感信号传输、小型检测设备外接线路、户外便携测试仪器的接线场景里，这类两针圆形迷你连接器的出镜率一直不低，很多做小型机电设备、户外传感节点的结构工程师在选型时，都会优先考虑这类模制成型的接插件，毕竟相比现场组装的接头，模制款的密封一致性、抗拉扯性能都要更稳定，不用在产线上额外做灌封、压接的工序，能减少不少装配环节的变量。

　　从实际使用的角度看，这类接头主要承担小功率供电或者低频模拟信号的传输功能，两针的结构刚好适配直流正负极接线，或者单通道模拟信号的回路传输，常见的应用场景包括工业光电传感器的出线端、小型手持检测设备的外接探头接口、户外环境监测节点的电源接线口，还有一些小型气动元件上的信号反馈接线端，因为整体体积小巧，不会在设备外壳上占用过多安装空间，很适合对安装尺寸有严格限制的紧凑型设备。

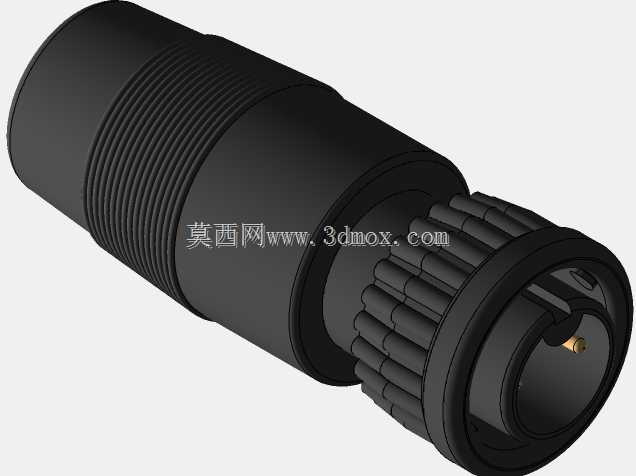

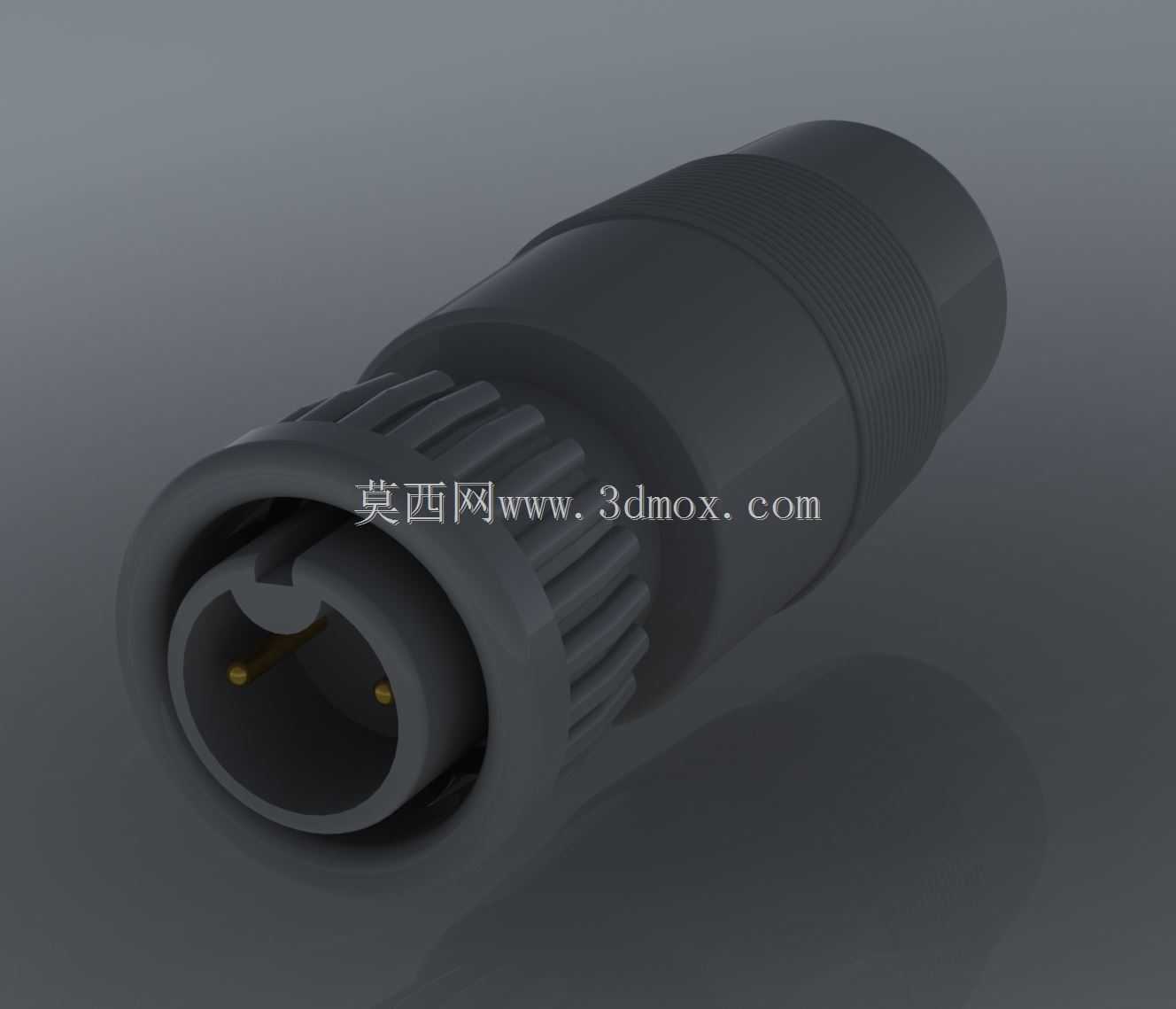

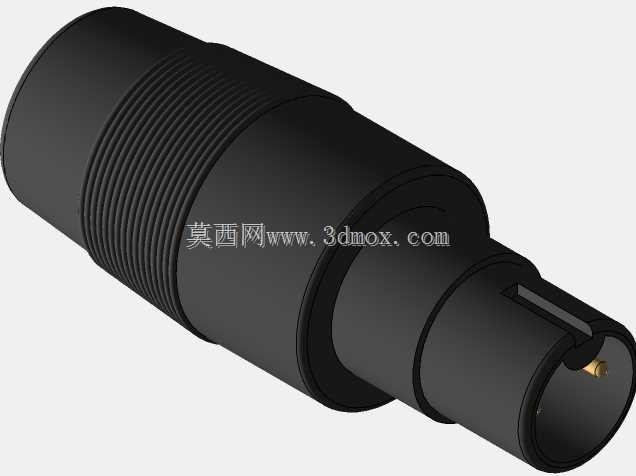

　　这个接头的外形采用了阶梯式圆柱结构，前端是插合对接端，外圈做了防滑的滚花纹理，不管是徒手插拔还是在狭小空间里用指尖拧动锁紧，都能提供足够的摩擦力，不会因为手上沾了少量油污或者灰尘就出现打滑的情况。插合端内部的两个接触插针做了偏心定位设计，能避免插反的问题，对接的时候只有对准定位槽才能完全插入，从结构上杜绝了反插导致的针脚弯折、电源接反烧损设备的风险。接头中段的锁紧环和主体是模制成型的一体化结构，相比装配式的接头，少了拼接缝隙，在有少量淋水、粉尘的环境里使用时，不用额外做密封处理就能达到基础的防护等级，适合普通工业车间、户外非浸水的使用场景。

　　做三维建模的时候，要特别注意几个安装边界的尺寸控制：首先是插合端的配合公差，插针的伸出长度、绝缘基座的内孔尺寸要和适配的插座端完全匹配，过松会导致接触电阻过大，信号传输出现波动，过紧则会导致插拔力过大，现场维护的时候很难拆卸，甚至会把针脚从基座里拔出来。其次是尾部的出线端直径，要和配套的线缆外径做适配，模制的时候线缆外皮和接头主体是融合在一起的，建模时要预留出线缆的穿入空间，同时保证尾部的过渡圆角足够顺滑，避免线缆反复弯折的时候在接头根部出现应力集中，导致线芯断裂，很多现场使用的接头损坏都是因为尾部弯折处没有做应力释放结构，用一段时间就出现内部断线的问题。

　　另外，接头主体的外圆尺寸要和设备面板上的安装开孔尺寸匹配，如果是做面板固定式的应用，要注意锁紧环的螺纹规格、压紧法兰的厚度，保证安装后接头不会在面板上晃动，同时密封圈的压缩量要控制在合理范围，压缩量太小达不到密封效果，压缩量太大则会导致密封圈长期受压变形，失去密封作用。如果是线端自由使用的场景，要注意接头整体的长度不能过长，不然在设备布线的时候会和周边的其他元件产生干涉，尤其是在设备内部走线空间紧张的情况下，过长的接头会导致线缆弯折半径过小，影响线缆的使用寿命。

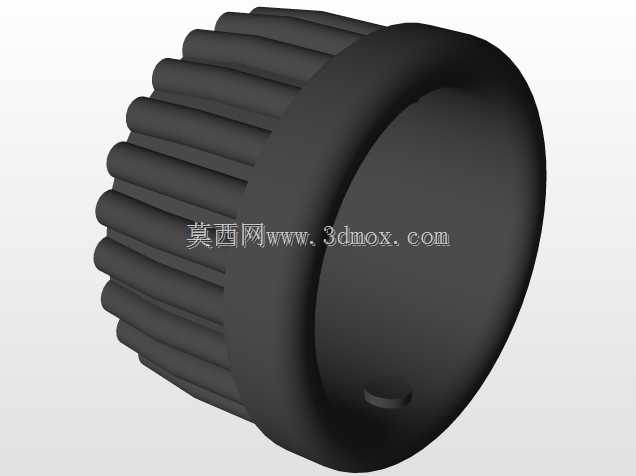

　　从结构设计的思路上看，这类模制接头没有采用复杂的装配式结构，就是为了降低批量生产时的成本，同时提升产品的一致性，所有的内部接触件都是在注塑的时候直接嵌装在塑料主体里的，不用后续的装配工序，也减少了装配式接头常见的零件松动、密封失效的问题。建模的时候不需要还原所有的内部细节，因为实际产品在模制完成后，内部的锁紧环和主体之间的结构是被塑料完全包裹的，外部看不到的内部特征不影响整体的装配干涉检查，也不影响外观评审，只要把外部的配合尺寸、安装边界、防滑纹理、插针位置这些和选型、装配相关的特征做准确就足够满足工程使用需求。

　　在实际选型替换的时候，要注意这类模制接头和现场组装式接头的区别，现场组装的版本可以在现场接线，适合线缆长度需要灵活调整的场景，而模制款是出厂就已经做好了线缆和接头的连接，防护性能和抗拉扯性能更好，适合固定布线的场景，不能为了建模方便就把两种结构的特征混在一起，不然会导致后续出加工图纸或者选型采购的时候出现错误。另外，插针的材质一般是黄铜镀锡或者镀金，建模的时候不需要单独体现镀层，只要标注清楚接触件的位置和尺寸，方便后续做电气间隙的校验就可以，毕竟两针之间的绝缘距离要满足对应的电压等级要求，避免出现击穿短路的问题。
