科利斯蒸汽机大直径辐条式飞轮结构

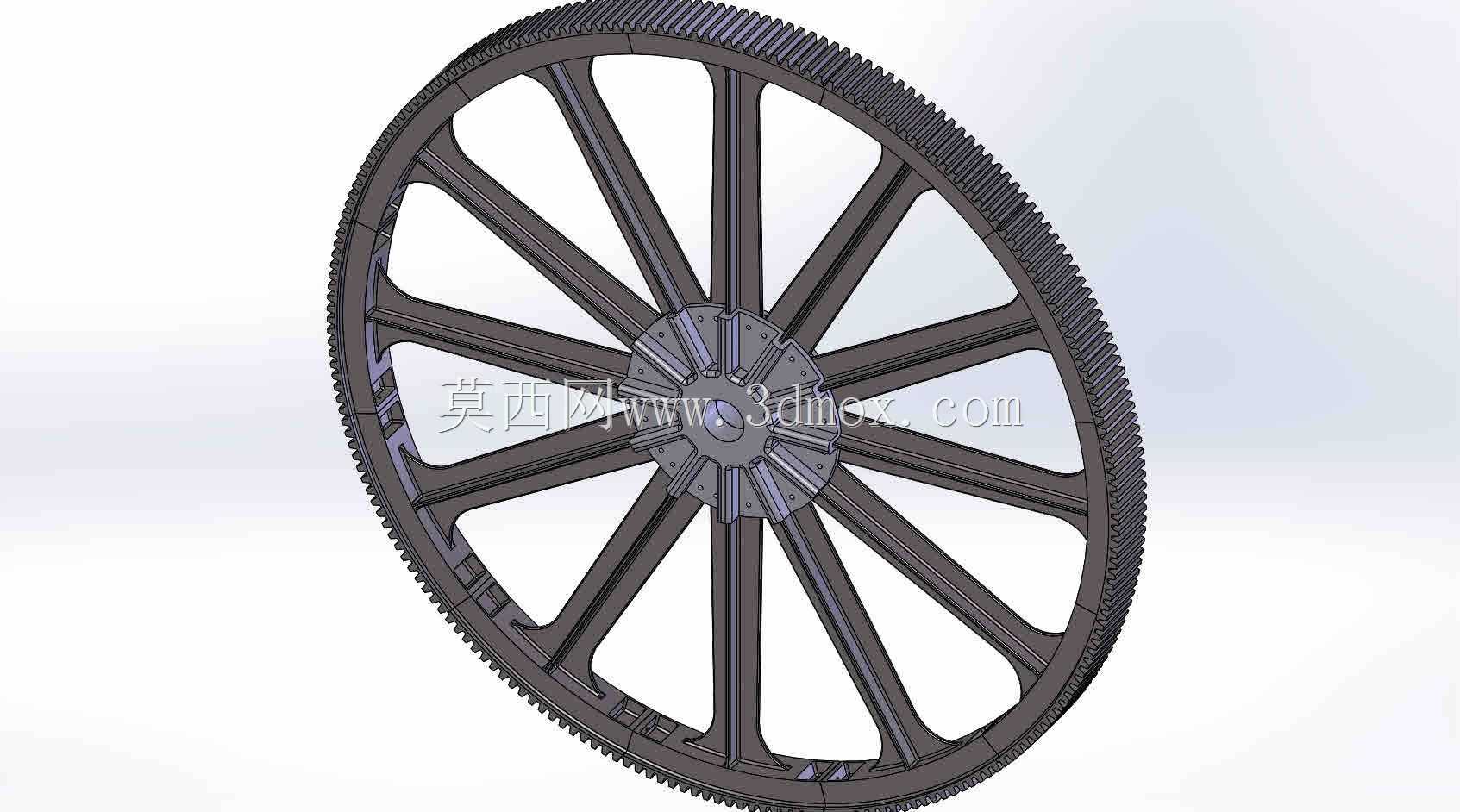

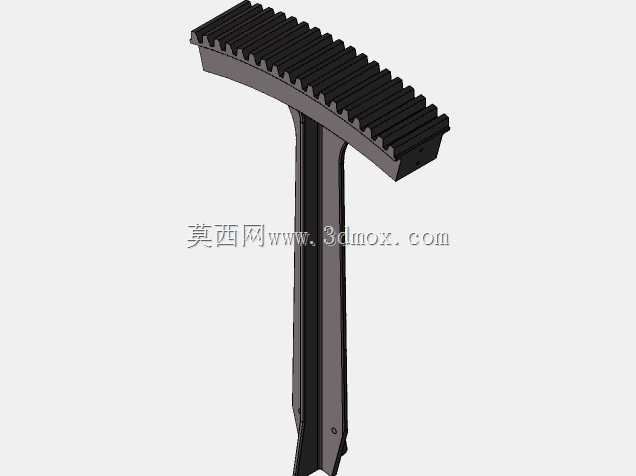

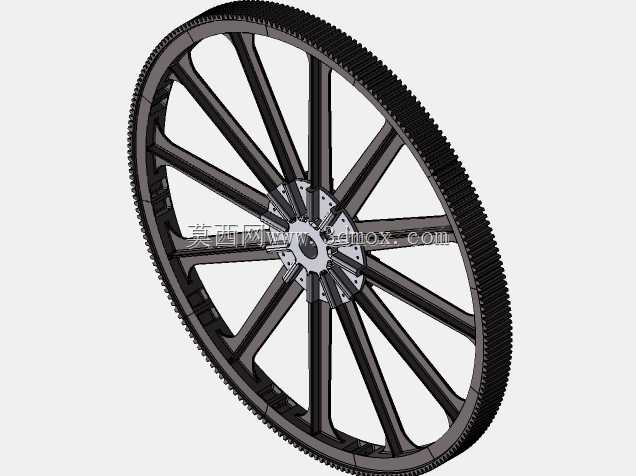

　　在固定式蒸汽动力站的早期工业应用场景中，这类大直径带齿飞轮是科利斯蒸汽机核心的储能与传动整合部件，承担着平抑蒸汽机曲柄连杆机构输出转速波动、匹配负载工况扭矩需求的关键作用，轮缘外侧集成的传动齿可直接啮合动力输出齿轮组，无需额外加装传动链轮或带轮，大幅压缩了早期工厂动力传输链路的结构冗余。从结构设计逻辑来看，该飞轮采用多辐条对称布局，12根变截面辐条沿轮毂周向均匀分布，辐条截面从轮毂连接处向轮缘方向逐步收窄，既保证了大直径轮体的径向支撑刚度，又尽可能降低了轮体自身的转动惯量冗余，避免不必要的材料浪费与启动负载提升。轮缘部分采用加厚实体结构，是飞轮储能的核心质量集中区域，外侧加工的连续直齿可适配固定模数的传动齿轮，

　　将蒸汽机输出的扭矩直接传递给车间的天轴传动系统，为全厂的加工设备提供统一动力输入。轮毂部分采用分体式拼接结构，通过多组紧固螺栓将轮毂夹装在蒸汽机的主轴轴端，这种设计既方便大尺寸飞轮的加工制造与现场装配，也能在长期运行出现磨损后单独更换轮毂衬套，无需整体报废整个飞轮，大幅降低了早期工业设备的维护成本。从安装边界来看，该飞轮直径达30英尺，齿面宽度24英寸，安装时需要预留足够的径向安全间隙，同时要匹配主轴的轴径公差与键槽尺寸，保证轮体与主轴的同轴度误差控制在允许范围内，避免高速运转时出现过大的偏心振动。辐条与轮缘、轮毂的连接位置均做了圆弧过渡处理，消除应力集中点，避免长期交变载荷下出现结构疲劳开裂，

　　这对于长期连续运转的固定式蒸汽机来说至关重要，毕竟早期工厂的动力系统一旦停机，会导致整条生产线的所有设备停滞，造成的生产损失远高于部件本身的成本。轮缘的齿形加工精度直接影响传动的平稳性，在逆向还原这类历史机型结构时，需要严格匹配齿距、齿顶高、齿根高的参数，保证与配套传动齿轮的啮合侧隙处于合理区间，既不能因为侧隙过大产生传动冲击噪音，也不能因为侧隙过小导致卡齿、磨损加剧。这类飞轮的质量分布经过严格的静平衡与动平衡校核，虽然早期蒸汽机的运转转速不高，但大直径轮体的不平衡量会在运转时产生巨大的离心力，轻则引发基础振动、连接螺栓松动，重则导致轮体破裂飞出，造成严重的生产安全事故，因此在结构设计时，每根辐条的质量、

　　轮缘各段的质量差都控制在极小的公差范围内。在实际运行过程中，当蒸汽机的活塞做功冲程输出较大扭矩时，飞轮会将多余的能量以转动动能的形式储存起来，当活塞处于排气、吸气等非做功冲程时，飞轮释放储存的动能带动曲柄连杆机构持续运转，保证输出转速的均匀性，避免转速忽快忽慢影响后端加工设备的运行稳定性。轮缘外侧的集成齿轮设计，省去了额外安装传动齿轮的工序，轮缘本身的大直径也让传动齿轮的分度圆直径足够大，在传递相同扭矩的情况下，齿轮啮合处的接触应力更小，耐磨性能更好，适配早期蒸汽机低转速大扭矩的输出特性。辐条采用的倾斜布局并非单纯的结构装饰，而是在轮体传递扭矩时，让辐条承受一定的拉压交变载荷，相比直辐条设计拥有更好的抗扭变形能力，在突然加载或者卸载的工况下，能够缓冲一部分冲击载荷，保护主轴与曲柄连杆机构不受刚性冲击损坏。轮毂的分体夹紧结构不需要在主轴上加工过长的键槽，降低了主轴的加工难度，同时夹紧产生的摩擦力也能辅助键连接传递扭矩，避免长期运行中键槽出现压溃、磨损的问题。在现场安装时，需要先将分体轮毂的两半部分套在主轴轴端，初步拧紧连接螺栓后调整轮体的同轴度与端面跳动，确认参数符合要求后再按对角顺序逐步拧紧所有螺栓到规定扭矩，之后还要进行现场的静平衡测试，通过在轮缘指定位置增减配重块的方式，将不平衡量调整到允许范围内，才能投入正式运行。
