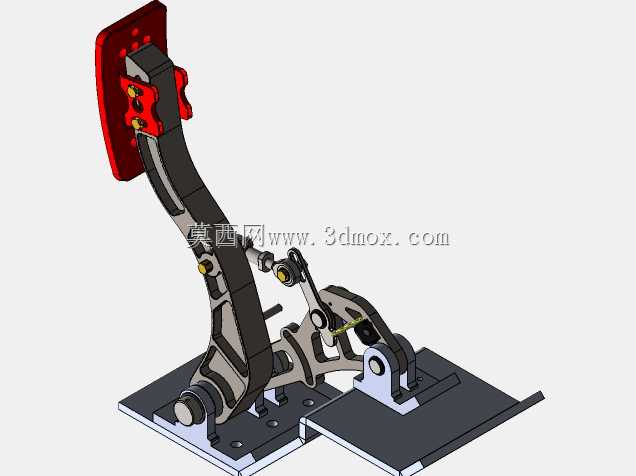

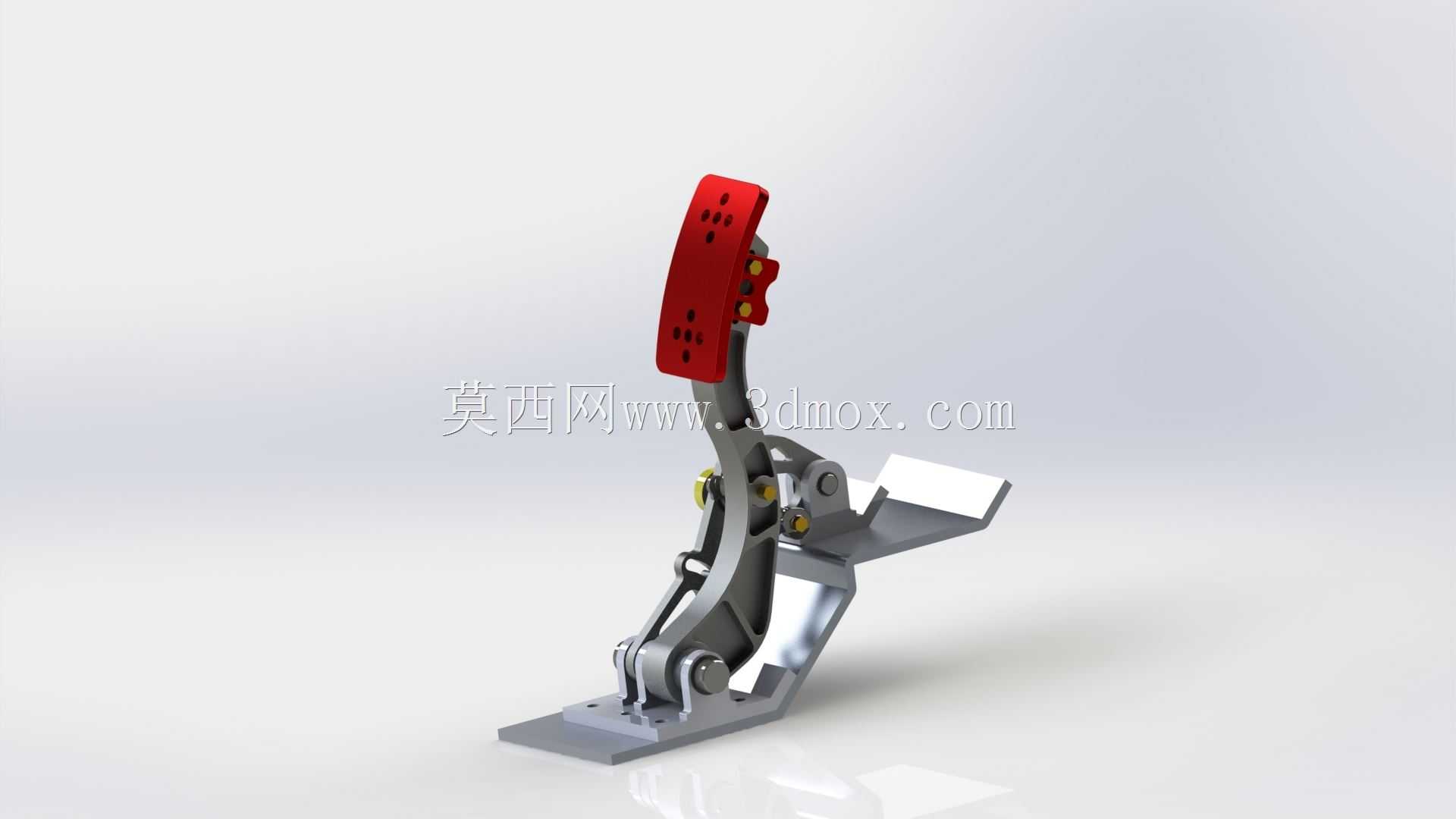

可调轻量化汽车油门踏板结构设计

　　在商用车与乘用车辆的驾驶舱操控系统设计中，油门踏板作为驾驶员直接交互的操控部件，其结构合理性直接影响驾驶操控手感、踩踏疲劳度与整车操控安全性，本次呈现的可调轻量化油门踏板结构，正是针对传统地板式安装踏板的现存痛点完成的优化设计方案。从实际装车场景来看，该踏板可适配不同倾斜角度的驾驶舱地板安装面，无需针对安装区域做额外的地板结构加强，这一特性大幅降低了整车内饰地板的设计复杂度与生产制造成本，尤其适配同平台多车型的通用化零部件选型需求，可覆盖紧凑型乘用车、轻型商用车、工程作业车辆等多种车型的驾驶舱操控系统配置需求。

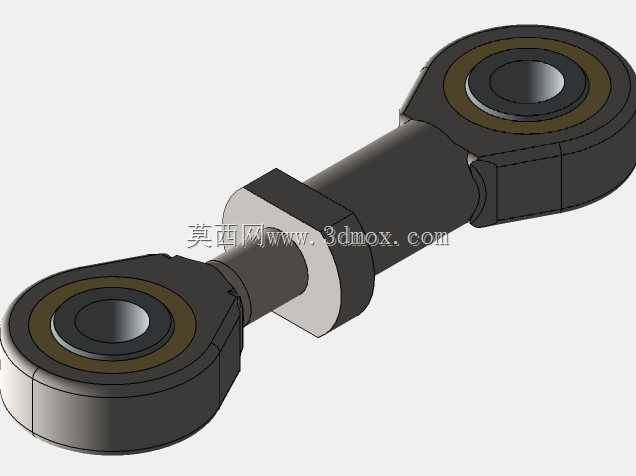

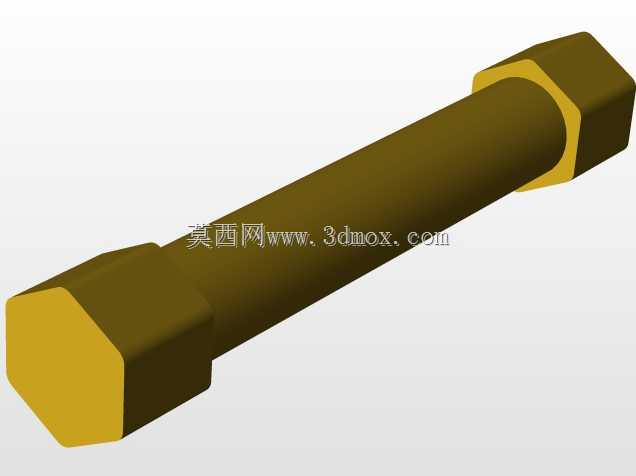

　　从功能特性层面拆解，该踏板采用高强度合金作为主体结构材料，整体重量控制在1.5kg左右，相较于传统钢制踏板减重幅度超过40%，在保证结构强度满足整车10年以上使用寿命要求的前提下，有效降低了整车簧下关联部件的重量负载。踏板设置了可调式安装脚结构，当安装脚处于平行固定状态时，纵向调节逻辑与传统地板安装单元完全兼容，产线装配工序无需做额外调整，可直接沿用现有装配工装完成装车作业。踏板内置制动平衡技术模块，可在踩踏过程中自动抵消侧向力带来的踏板偏移问题，避免长期使用后出现踏板卡滞、踩踏力度不均的故障；配套的可调节油门连杆，可根据不同车型的油门拉索或者电子传感器安装位置做长度与角度适配，无需额外开发转接支架，进一步压缩了零部件适配成本。

　　设计思路上，该结构跳出了传统踏板依赖安装区域地板刚度的设计逻辑，传统地板式油门踏板为了保证踩踏过程中结构不发生形变，往往要求安装区域的地板刚度达到较高阈值，车企通常需要在地板对应位置增加额外的加强板结构，不仅增加了车身重量，也提升了焊装工序的复杂度。该踏板通过自身的框架式合金结构承担踩踏过程中的全部载荷，将受力集中在踏板自身的安装脚连接点上，仅需要安装点位置满足局部强度要求即可，无需对大面积地板区域做刚度强化。踏板的踩踏几何结构支持多档位调节，在完成套件安装固定后，可通过内置的调整螺栓轻松设定踏板的初始面位置，适配不同腿长驾驶员的踩踏习惯；机械优势调节功能可通过调整结构实现踏板踩踏力度的线性调整，向上提升踏板面可增大初始踩踏阻尼，向下降低踏板面可减小初始踩踏力度，可根据不同车型的操控定位完成个性化参数匹配。

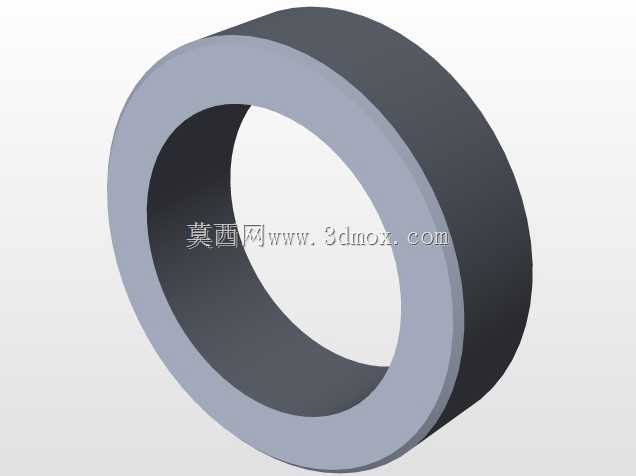

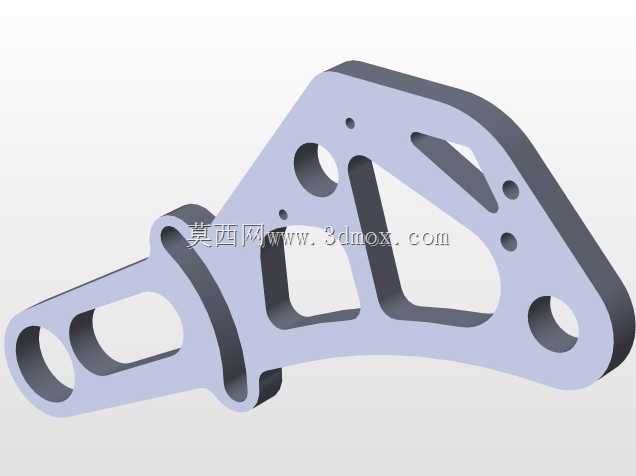

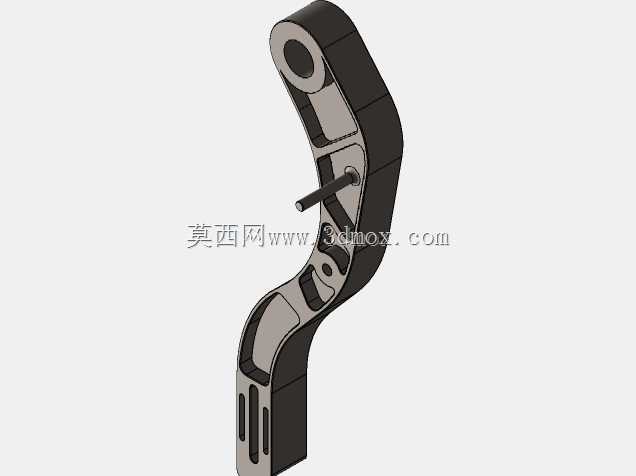

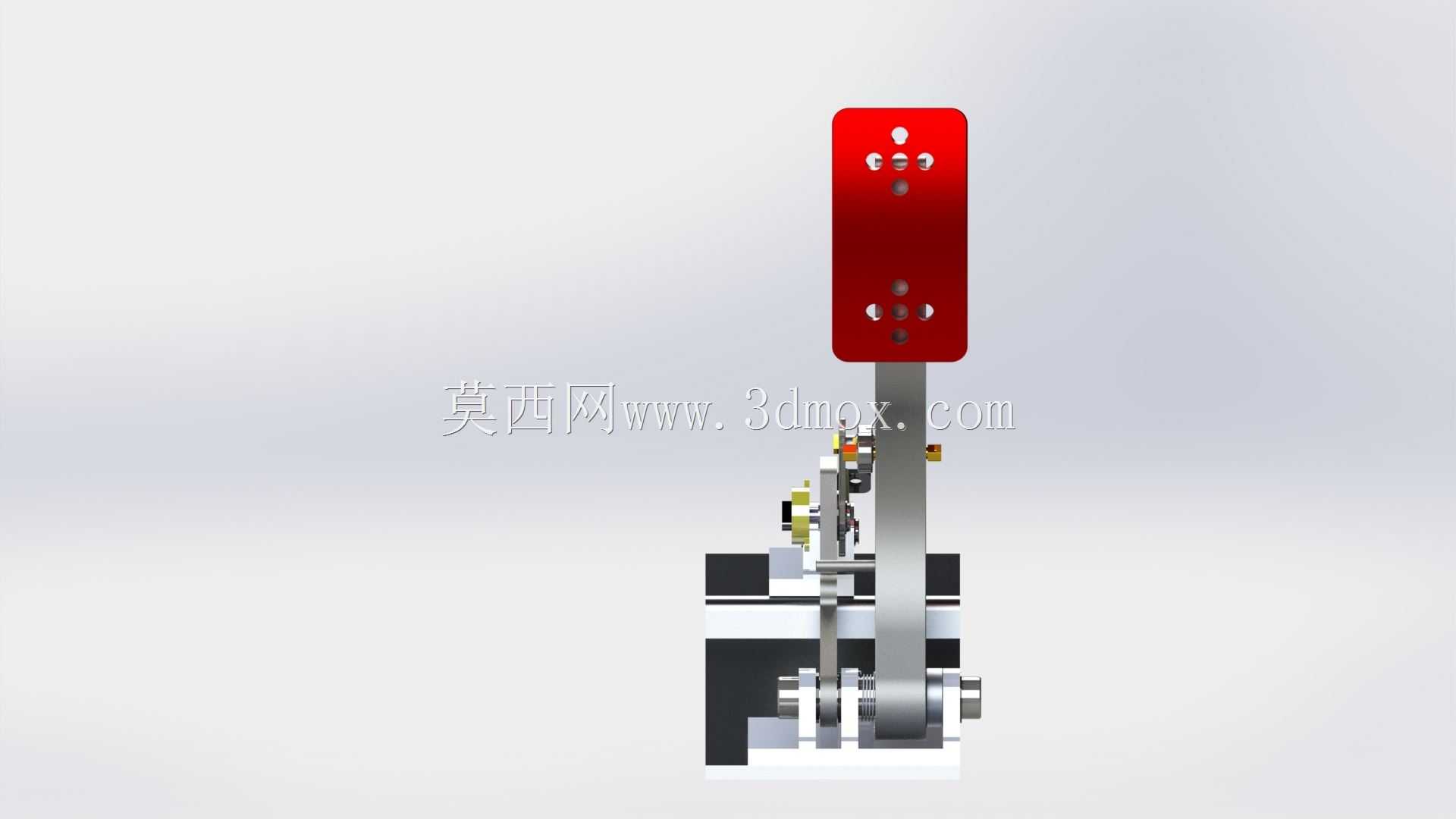

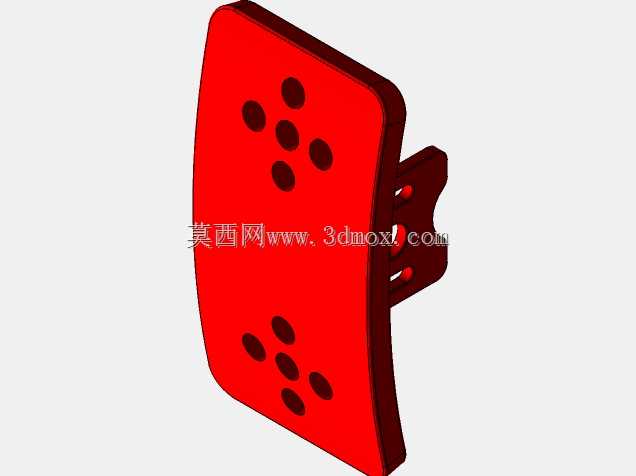

　　从安装边界与尺寸参数来看，踏板底座采用平面式安装结构，安装孔位采用行业通用的跨距设计，底座整体占用安装面的尺寸控制在合理范围内，不会与周边的制动踏板、休息踏板、地毯压条等部件发生空间干涉；踏板臂的运动轨迹经过运动仿真校核，在全行程踩踏过程中，踏板与周边部件的最小安全间隙满足整车设计规范要求，不会出现运动干涉问题。踏板的踩踏行程与传统地板式油门踏板保持一致，驾驶员无需改变踩踏习惯即可快速适配，踏板表面的红色防滑踏板面设置了多组防滑凹槽与凸起结构，即使鞋底存在水渍、油污的情况下，也能保证脚部与踏板面之间有足够的摩擦力，避免踩踏过程中出现打滑问题。踏板的铰接位置采用自润滑衬套结构，长期使用无需额外加注润滑脂，可保证百万次踩踏循环后依然保持顺畅的运动状态，不会出现异响、卡滞等影响驾驶体验的问题。
