轻量化立方星主体框架结构设计方案

　　本次呈现的立方星主体框架结构，主要面向近地轨道微纳卫星的搭载应用场景，适配1U规格立方星的通用搭载标准，可直接兼容主流立方星分离机构的安装接口，无需额外设计转接结构即可完成星箭对接环节的装配作业。从实际用途来看，该框架作为整星的核心承载基体，需要承担星载电路板、姿控组件、通信模块、电源系统等所有载荷的安装固定功能，同时要承受发射阶段的过载冲击、振动载荷，以及入轨后的高低温交变环境、空间辐照环境下的结构稳定性要求，所有安装面的形位公差均控制在航天结构通用公差范围内，避免因结构变形导致星载设备出现接插松动、光学组件偏移等故障。

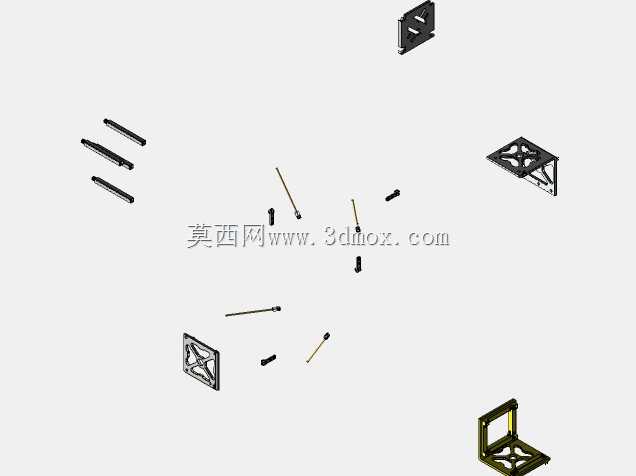

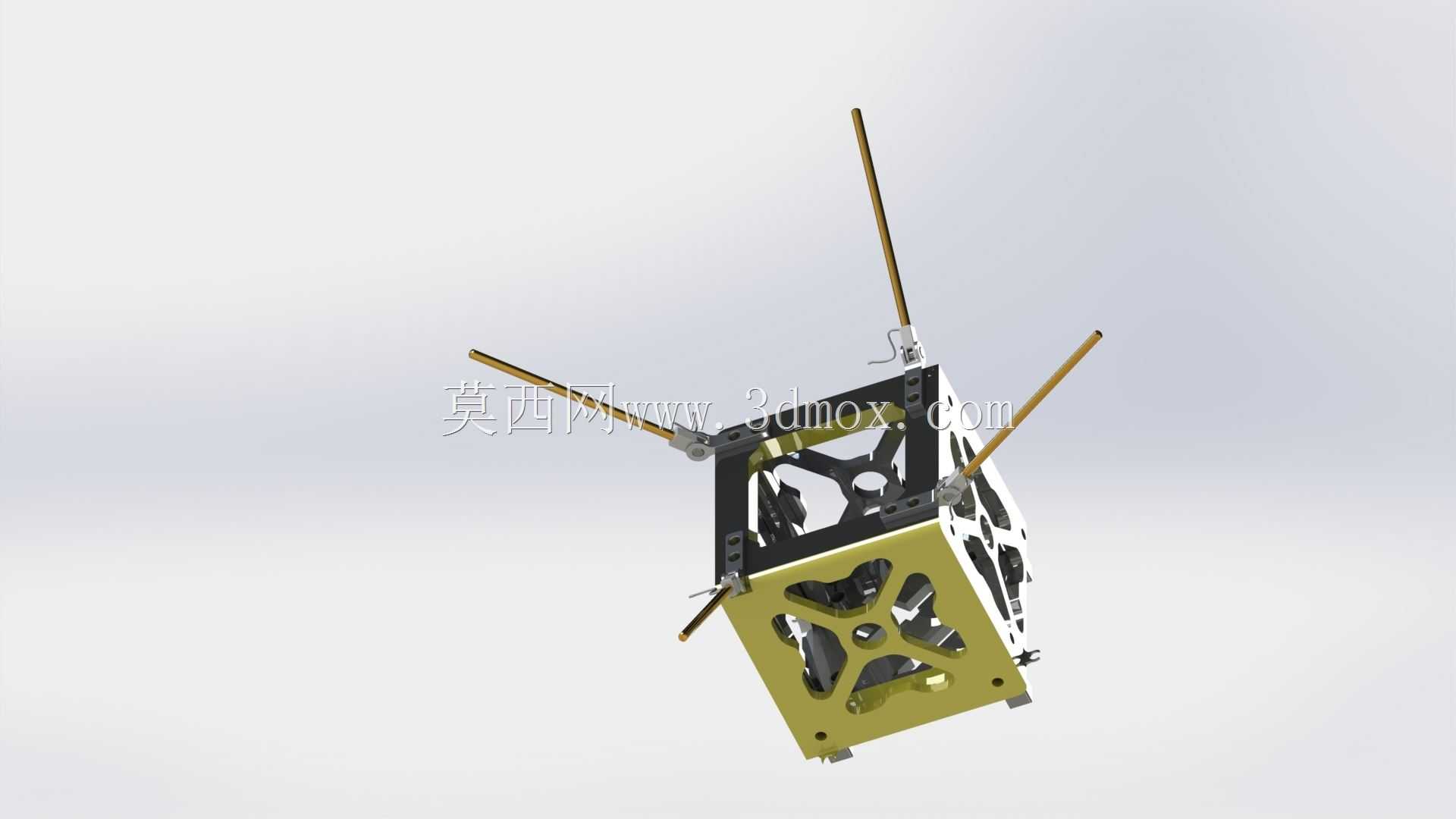

　　在功能特性设计上，框架采用镂空式桁架构型，在保证结构刚度的前提下最大化去除非承载区域的材料冗余，整体结构的比刚度表现优于同规格实心框架结构，能够有效降低整星的发射重量，提升载荷搭载余量。框架主体的安装面预留了标准化的M2.5螺纹安装孔位，孔位排布完全遵循立方星通用设计规范，不同功能的星载模块可直接通过标准紧固件完成固定，无需在框架上进行二次打孔加工，大幅缩短整星的装配调试周期。伸出的四根杆状结构为通信天线的展开支撑臂，采用铰接式安装设计，在星箭分离前可完全收拢贴合于框架侧面，入轨后通过释放机构自动展开至指定角度，保证通信信号的全向覆盖能力，铰接位置设置有限位结构，可精准控制天线展开后的角度偏差，避免因展开角度误差影响通信链路的增益表现。

　　设计思路层面，首先围绕发射阶段的力学环境要求开展拓扑优化分析，通过有限元仿真模拟不同过载工况下的结构应力分布，对应力集中区域做局部加厚处理，对应力水平极低的区域做镂空挖除处理，平衡结构强度与轻量化需求。框架的边角位置做了圆弧过渡处理，避免锐边在装配过程中划伤操作人员或损坏星载设备的线缆绝缘层，同时也能降低结构在温度交变环境下的应力集中系数，减少热变形带来的结构精度偏差。所有安装孔的位置均在设计阶段做了装配干涉校验，确保各模块安装后不会出现结构冲突，线缆走线区域预留了足够的空间，可容纳整星的电源总线、通信总线的走线布置，同时预留了扎带固定点位，方便线缆的整理固定，避免发射振动过程中线缆移位触碰其他运动部件。

　　外形尺寸与安装边界方面，主体框架的截面尺寸严格遵循1U立方星的100mm×100mm标准，收拢状态下整体长度不超过113.5mm，完全适配标准立方星分离机构的容纳舱尺寸，不会出现入舱卡滞的问题。天线展开后，支撑臂末端距离框架中心的距离控制在180mm范围内，不会超出运载方规定的卫星展开件边界要求，避免与同批次搭载的其他卫星出现干涉。框架底部的对接面设置有两个定位销孔，与分离机构的定位销精准配合，保证卫星在分离机构内的安装位置精度，分离过程中不会出现卡滞或姿态偏转过大的问题。框架的上下端面均预留了扩展安装接口，若后续需要扩展为2U或3U规格的立方星，可直接通过标准连接件将多个同规格框架串联组装，无需重新设计主体结构，具备较强的通用扩展能力。

　　从结构选材的适配性来看，该框架的构型既适配航空铝合金的机加工工艺，也可通过3D打印工艺采用碳纤维增强复合材料制作，不同工艺下的结构接口尺寸完全一致，设计人员可根据项目的重量要求、成本预算灵活选择加工方案，不需要调整三维模型的安装尺寸。框架上的所有镂空区域并非随意开设，每个开孔的位置和尺寸都经过仿真验证，既保证了结构的轻量化效果，也不会降低框架整体的抗扭、抗弯刚度，在1000Hz以下的振动频段内，结构不会出现共振问题，能够有效保护内部搭载的精密电子设备。天线支撑臂与主体框架的铰接位置采用间隙配合设计，配合间隙控制在0.02mm以内，既保证展开过程的顺畅无卡滞，也不会因间隙过大导致展开后天线出现晃动，影响通信信号的稳定性。
