户外景观用弧形赤道式园林日晷结构设计

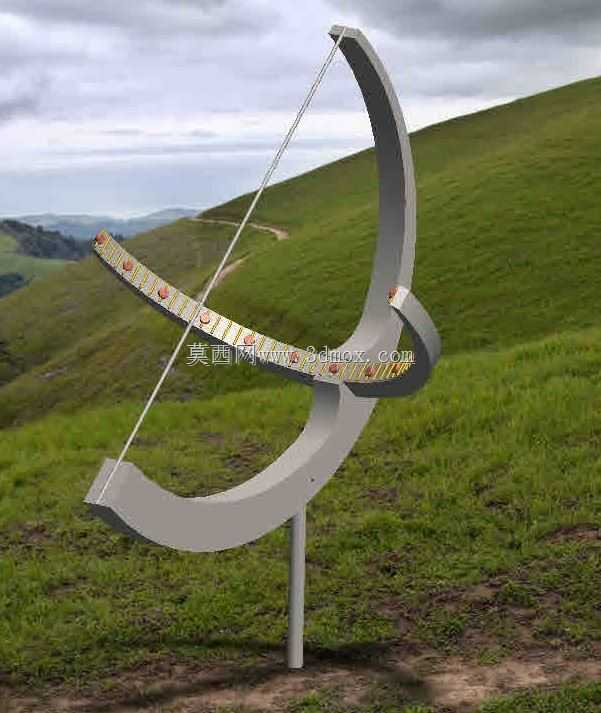

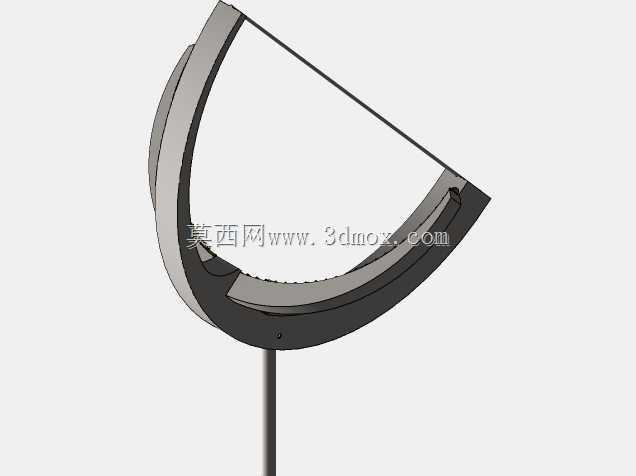

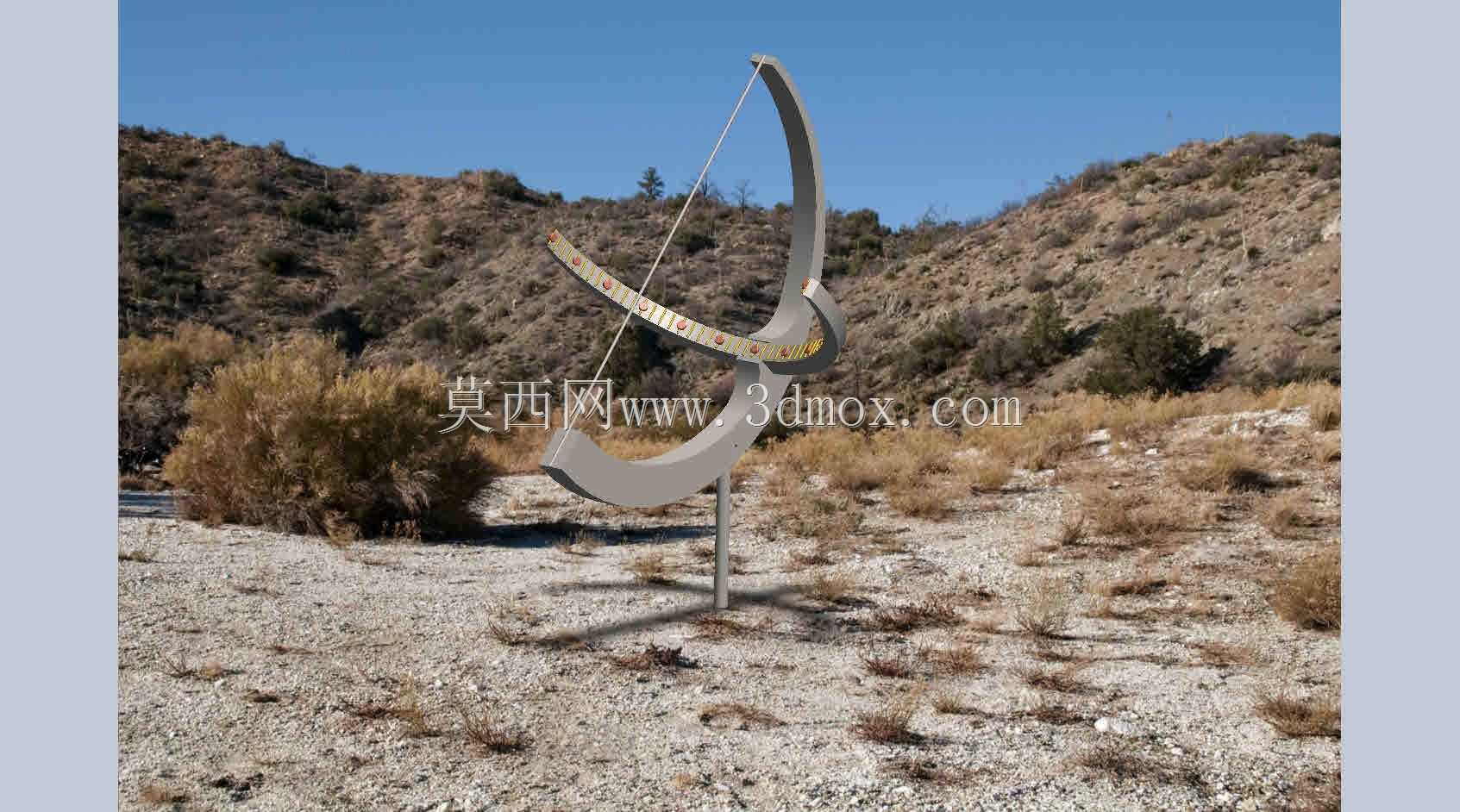

　　这款弧形赤道式日晷的设计，最初是针对郊野公园、山地休闲区这类开阔户外场景的景观需求展开的，区别于传统台式日晷的厚重基座，它采用单立柱支撑的悬挑结构，能最大程度减少对场地铺装的破坏，同时在视觉上形成轻盈的悬浮感，适配自然山野、旱生植物园区这类粗粝质感的景观环境，不会和周边的原生地貌产生违和感。从功能实现逻辑来看，它没有采用传统日晷的平面晷面设计，而是将晷面设置为与赤道面平行的弧形环带结构，晷针沿地球自转轴方向贯穿弧形环的圆心位置，这种结构的优势在于，只要安装时将晷针的仰角调整到与当地纬度数值一致，就能保证全年时段内，晷针的投影都能落在弧形晷面的刻度范围内，不需要像平面日晷那样做季节对应的刻度修正，

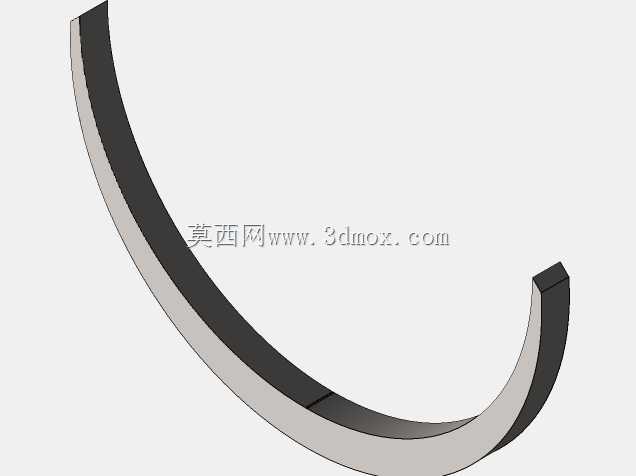

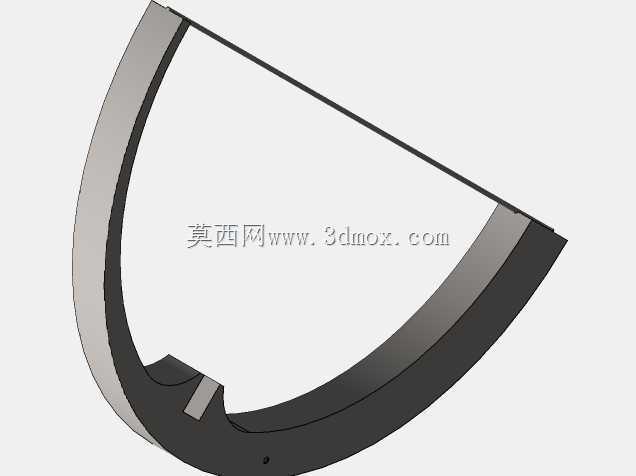

　　普通运维人员不需要掌握专业的天文测量知识，只要按照纬度参数调整安装角度就能完成部署，大幅降低了后期运维的门槛。在结构设计的细节处理上，弧形晷环采用变截面的薄壁结构，靠近晷针固定端的位置截面厚度更大，向环体中部逐渐收窄，既保证了环体自身的结构刚度，能抵御户外12级以下的阵风载荷，又能减少环体自身的遮光面积，避免多余阴影投射到刻度区影响计时判读。晷针采用张紧式的细索结构替代传统的金属硬杆，两端分别固定在弧形环的两个端点位置，通过张紧结构保持索体的直线度，这种设计一方面能进一步弱化结构的厚重感，让整个装置更具线条张力，另一方面细索形成的阴影边界更清晰，能提升计时的判读精度，不会因为粗杆的半影区导致读数误差。安装边界方面，

　　单立柱的基础只需要做600mm见方、800mm深度的混凝土预埋，不需要大面积开挖场地，适配山地、砾石地面这类不适合做大型基础的户外场景，立柱的高度设置为1.4米，刚好让弧形晷环的中心刻度区距离地面1.5米左右，符合成年人站立时的平视视线高度，游客不需要刻意抬头或者俯身就能清晰读取刻度，同时这个高度也能避免地面低矮植被的遮挡，保证晴日里全天都有充足的阳光照射到晷针上。在功能拓展的设计考量上，弧形晷环的外侧预留了浅槽结构，可以根据景观项目的需求镌刻节气标识、场地文化符号，不需要额外增加附属装饰构件，保证整体结构的简洁统一。结构的连接部位全部采用隐藏式的紧固件设计，所有螺栓连接点都设置在构件的内侧，从外部观察看不到突出的固件，

　　既提升了整体的美观度，也能避免户外环境下紧固件长期淋雨锈蚀，延长整体的使用寿命。针对户外使用的耐候性需求，所有金属构件的表面都做了哑光喷砂处理，不会因为阳光反射产生眩光影响游客观感，同时哑光表面的漫反射特性也能让晷针的阴影在晷面上更清晰，哪怕是在光照强度稍弱的清晨或者傍晚，也能准确识别投影位置。和传统的景观计时装置相比，这款结构没有内置任何电子元器件，完全依靠天文投影原理实现计时功能，不需要供电布线，也不存在后期电子元件老化更换的问题，一次安装完成后，只需要每年做一次紧固件的松紧检查和表面清洁就能正常使用，非常适合远离市政配套设施的郊野户外场景。在结构受力的校核上，设计阶段就针对弧形环的风阻载荷做了模拟验证，当风从任意方向吹向环体时，弧形结构能将部分气流导向环体的内侧，减少结构承受的正面风压力，配合立柱底部的法兰连接结构，能保证在极端大风天气下结构不会出现倾覆或者变形。晷面的刻度采用阴刻填色的工艺，刻度线凹陷进环体表面2mm，填充的耐候涂料不会因为长期紫外线照射出现褪色脱落，能保证十年以上的刻度清晰度，不需要频繁补刷维护。
