阿特拉斯M1-79A磨机主轴带轮及后齿轮结构

　　在矿山、建材等行业的粉磨作业生产线中，阿特拉斯系列磨机承担着将块状物料研磨至目标粒度的核心工序，而主轴端的传动部件是保障设备连续稳定运转的关键结构，本次涉及的主轴皮带轮与后齿轮集成组件，正是磨机动力传递路径上的核心执行零件。从实际工况来看，磨机运行时需要承受持续的冲击载荷与交变应力，主轴端的传动部件既要承接电机经皮带传递过来的扭矩，还要通过端部齿轮将动力分配至相邻的辅助传动机构，因此零件的结构强度、装配同轴度直接决定了整套传动系统的使用寿命。

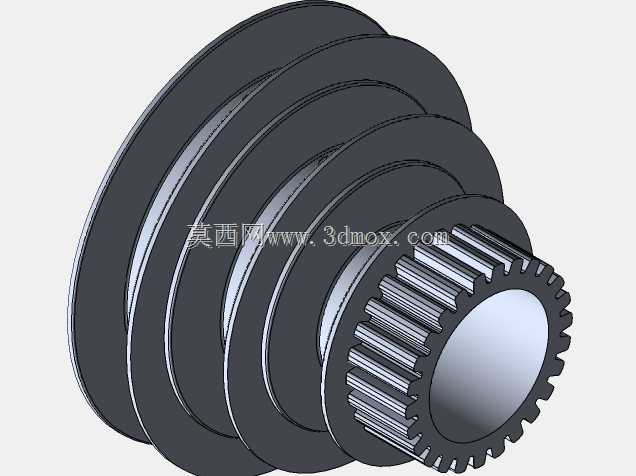

　　从结构设计思路上，该组件采用皮带轮与齿轮同轴集成的布局，多槽式皮带轮部分设置了多道V型带安装槽，能够通过多根三角带同时传递动力，有效提升传动过程中的负载能力，避免单根皮带过载打滑的问题；皮带轮的轮槽尺寸按照通用V带的标准截面设计，槽角、槽深以及槽间距均匹配常用工业V带的安装要求，保证皮带与轮槽的接触面积足够，减少传动过程中的滑动损耗。端部的后齿轮采用直齿内花键与主轴进行周向固定，花键的齿形参数经过匹配校核，能够在传递大扭矩的同时保证装配时的对中性，避免齿轮运转时出现偏载导致的齿面异常磨损。

　　从安装边界来看，皮带轮的各道轮槽端面设置了定位凸缘，安装时能够快速对齐皮带的安装位置，避免皮带跑偏；齿轮端的齿宽、齿顶圆尺寸经过核算，与啮合的配对齿轮预留了合理的侧隙，既能够保证齿轮啮合时的传动平稳性，也能容纳润滑脂的存留空间，减少齿面的干摩擦。零件的轴向定位依靠主轴轴肩与锁紧螺母配合实现，组件内孔与主轴的配合公差选用过渡配合，既保证装配时不会出现过松导致的同轴度偏差，也方便后期检修时的拆卸作业。

　　在实际应用场景中，这类集成式传动组件能够减少主轴上的零件安装数量，缩短主轴的悬臂长度，提升主轴系统的整体刚性，避免因悬臂过长导致的主轴挠曲变形，进而影响皮带与齿轮的啮合精度。皮带轮的轮缘部分做了等厚设计，运转时的动平衡性能更好，减少磨机高速运转时的振动传递，降低轴承部位的附加载荷。齿轮部分的齿面经过硬化处理设计，能够适应磨机重载、多冲击的工况特点，减少齿面点蚀、断齿等失效形式的出现概率。

　　建模过程中，针对皮带轮的多槽结构采用阵列特征完成轮槽的创建，保证各道轮槽的尺寸一致性；花键与齿轮部分通过参数化齿形绘制后拉伸生成，确保齿形参数的准确性，同时对零件的各过渡圆角做了细化处理，避免应力集中导致的零件强度不足。整个组件的装配基准与主轴的安装基准保持统一，在三维装配环境中可以直接完成与主轴、皮带、配对齿轮的干涉检查，验证安装空间是否满足现场检修、皮带更换的操作需求，为后续的零件加工、现场装配提供准确的三维数据支撑。
