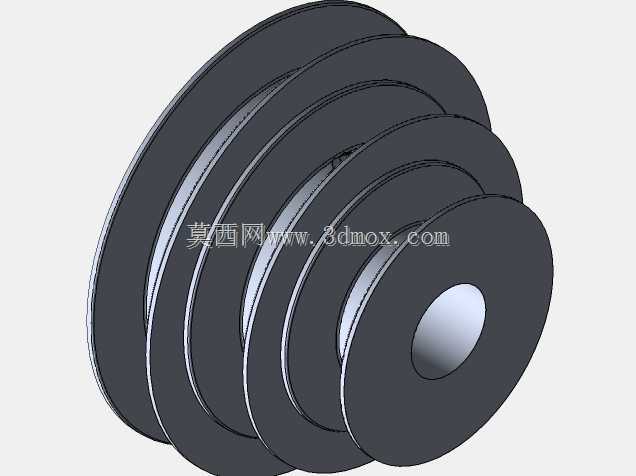

阿特拉斯磨机中间轴多槽皮带轮结构

　　在矿山物料粉磨生产线的日常运维与备件替换工作中，中间轴皮带轮作为动力传递路径上的核心承力部件，其结构合理性直接决定了磨机传动系统的运行稳定性与能耗表现。这款配套阿特拉斯磨机的多槽皮带轮，主要承担电机输出端与磨机主轴之间的动力中转功能，通过多楔带的啮合传动，将电机输出的扭矩平稳传递至磨机作业端，同时可根据不同生产工况的转速需求，匹配不同直径的带槽实现传动比调整，适配不同硬度物料的粉磨作业参数要求。从实际应用场景来看，这类皮带轮长期处于高粉尘、连续重载的运行环境，轮体本身需要兼顾足够的结构强度与动平衡精度，避免长期高速运转过程中出现振动超标、带槽异常磨损、键槽崩裂等常见故障。设计过程中首先需要明确安装边界：中心轴孔与中间轴采用过渡配合，

　　通过平键实现周向固定，轴孔的尺寸公差严格按照传动件配合标准选取，既要保证装配过程中无需过度敲击即可顺利就位，也要避免运行过程中出现轴孔相对滑动导致的接触面磨损。轮体的多槽结构采用阶梯式排布，不同直径的带槽对应不同的传动比档位，槽型的截面角度、槽深以及槽间距完全匹配配套三角带的外形尺寸，保证皮带嵌入后接触面积均匀，不会出现局部应力集中导致的皮带早期断裂。轮缘部分的厚度经过强度校核，在满足最大传递扭矩要求的前提下尽可能控制轮体自重，降低中间轴的径向载荷，延长两端支撑轴承的使用寿命。轮辐部分采用实心盘式结构而非孔式辐板，主要是考虑到磨机运行过程中粉尘浓度极高，实心结构可避免粉尘在辐板孔隙内堆积破坏动平衡，同时也能提升轮体整体的抗冲击性能，

　　应对磨机启动瞬间的扭矩冲击。从安装维护的角度来看，这款皮带轮的轴向定位依靠轴肩与轴端挡圈实现，轮体端面预留有标准的拆卸螺孔，日常更换皮带或者检修轮体时，可通过拆卸螺孔配合拉马顺利将轮体从轴上拔出，不会因为配合面锈蚀导致拆卸困难。带槽的工作表面经过精加工处理，表面粗糙度控制在合理范围内，既可以减少皮带运行过程中的摩擦损耗，也能避免表面过于光滑导致的传动打滑问题。在实际选型替换过程中，需要重点核对轴孔直径、键槽宽度深度、各档带槽的基准直径以及轮体的总宽度，确保安装后皮带的轮槽对齐度符合要求，避免皮带出现偏磨。这类多槽皮带轮相比单槽结构，可在不更换电机与主轴皮带轮的前提下，通过调整皮带所处的槽位快速调整磨机转速，适配不同入料粒度、

　　不同物料易磨性的生产需求，无需对传动系统做大规模改造，大幅降低了工况调整的成本与停机时间。轮体的材质通常选用铸铁材料，具备良好的减震性能与耐磨性能，铸造后经过时效处理消除内应力，避免长期运行过程中出现轮体变形。加工过程中所有带槽的同轴度、轴孔与带槽的径向圆跳动都有严格的形位公差要求，装配前需要做动平衡校验，保证高速运转时的振动值在允许范围内，减少对中间轴轴承以及密封件的额外载荷。在粉磨生产线的传动系统布局中，中间轴皮带轮位于电机皮带轮与主轴皮带轮之间，既承担动力传递的作用，也相当于一个惰轮结构调整皮带的包角，提升传动系统的皮带包覆率，减少打滑概率，提升动力传递效率。日常运维中需要定期检查带槽的磨损情况，当槽面出现明显的台阶状磨损、槽宽超差时需要及时更换轮体，否则会导致皮带嵌入过深，加剧皮带磨损同时出现传动比失准的问题。
