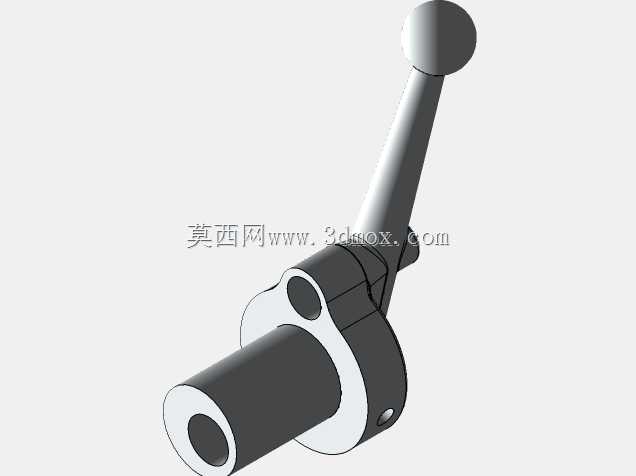

阿特拉斯磨机后齿轮偏心操纵装置

　　该偏心装置属于阿特拉斯系列磨机的核心操纵执行部件，主要应用于矿山、建材、冶金行业的粉磨作业工位，承担磨机后齿轮组啮合间隙调整、档位切换的操纵执行功能，是磨机传动系统中实现人工干预传动状态的关键结构件。从实际工况适配角度出发，该装置的设计完全匹配磨机重载、多粉尘、操作频次适中的作业环境，所有转动配合面均预留了足够的润滑储油空间，外露的操纵杆采用大直径球形端头，适配操作人员戴劳保手套的操作习惯，扳动行程的阻尼感经过匹配设计，既不会因设备运行振动出现自行移位，也不会让操作人员扳动时施加过大的作用力。

　　从结构设计逻辑来看，该装置采用偏心轴与操纵杆一体化的集成式设计，摒弃了传统分体式键连接的结构，避免了长期冲击载荷下键槽磨损、连接松旷的问题。偏心段的偏心距经过精确计算，刚好满足后齿轮组从完全啮合到完全脱开的位移量要求，不会出现行程不足导致齿轮打齿，或是行程过大造成齿轮副过度贴合加剧磨损的问题。装置的安装基准为中部的法兰定位面，法兰上设置的两个定位销孔与安装基座的销位完全对应，安装时无需反复调整对中，直接穿入固定螺栓即可完成定位，大幅降低现场检修更换的作业时长。

　　从安装边界与尺寸适配来看，该装置的主体安装轴段直径与基座安装孔采用H7/h6的间隙配合，既保证转动顺畅，又不会出现径向窜动影响齿轮啮合精度。操纵杆的长度经过人机工程校核，安装后球形端头距离磨机操作平台的高度刚好处于操作人员站立时的手部舒适操作区间，无需抬臂或弯腰即可完成扳动操作。装置整体的外轮廓没有突出的尖锐棱角，所有棱边均做了R2以上的倒钝处理，避免操作人员在设备旁巡检、作业时被磕碰划伤。偏心轴的末端设置有轴向定位的卡簧槽，安装到位后卡入孔用卡簧即可限制装置的轴向窜动，无需额外设计复杂的轴向锁紧结构，结构简单可靠，后期维护时仅需拆下卡簧即可将整个装置从基座中抽出，更换密封件或磨损部件的操作十分便捷。

　　在功能实现层面，当操作人员扳动操纵杆时，偏心轴随转动带动套装在偏心段上的后齿轮轴承座产生径向位移，从而改变后齿轮与主动齿轮的中心距，实现齿轮啮合状态的切换。偏心段的表面粗糙度要求达到Ra1.6，保证轴承内圈在偏心段上转动时不会出现卡滞，同时减少长期转动带来的磨损。装置的非配合表面均采用喷砂氧化处理，适配磨机车间多粉尘、高湿度的环境，具备不错的防锈抗腐蚀能力，不会因为长期暴露在车间环境中出现锈蚀导致操纵卡滞。从建模精度来看，该三维模型完整还原了装置的所有结构细节，包括配合面的公差预留、倒角尺寸、卡簧槽的深度与宽度、操纵杆端头的球面弧度，可直接用于装置的加工出图、装配干涉校验，也可作为磨机整机组装时的虚拟装配部件，验证安装位置与周边其他部件的安全距离，避免实际装配时出现部件干涉、操作空间不足的问题。
