阿特拉斯轧机飞剪机专用接销刀具结构

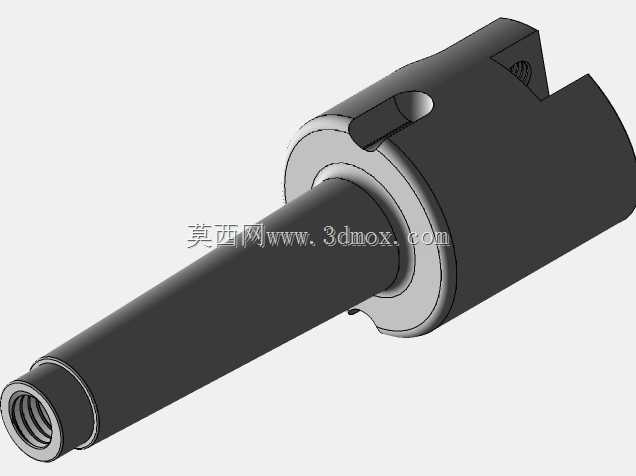

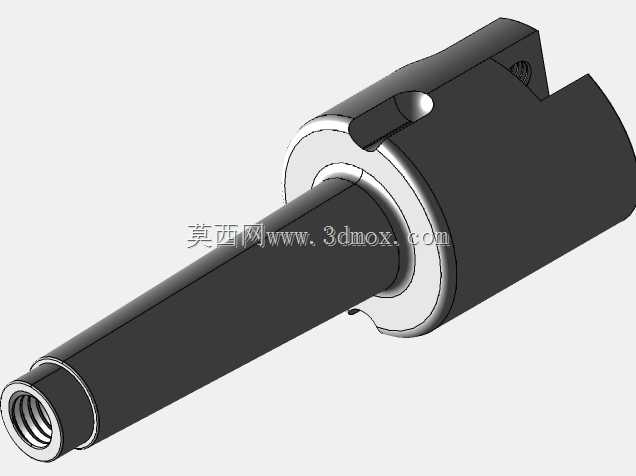

　　在冶金轧钢生产线的连续作业场景中，飞剪设备承担着轧件行进过程中的动态定长剪切、头尾裁切任务，其配套的装夹刀具稳定性直接决定剪切面质量与连续生产效率，本次涉及的接销刀具，正是针对阿特拉斯系列铣刀飞剪在磨轴莫氏锥度装夹场景下的窜动问题开发的配套结构。从实际产线运维的痛点来看，传统莫氏锥度装夹在长时间承受飞剪往复冲击载荷、磨轴高速转动带来的振动叠加时，锥面配合的静摩擦力会出现瞬时衰减，容易出现刀具沿锥度轴向滑动的问题，轻则导致剪切尺寸超差、刃口崩损，重则可能出现刀具脱出引发设备故障，这款接销刀具的核心设计目标，就是通过M1-567规格销的配合结构，消除锥面装夹的滑动风险。从结构设计逻辑来看，刀具整体采用锥柄+工作端的一体化布局，

　　长锥段的锥度参数完全匹配磨轴内部的莫氏锥度基准，保证锥面配合的接触面积达到85%以上，承担主要的径向定位与扭矩传递作用；锥柄末端设计有内螺纹孔，可配合拉杆实现锥面的预紧拉紧，进一步提升配合面的贴合压强；锥段与工作端衔接的位置设计有定位销槽，安装时M1-567的销体嵌入磨轴对应的销孔内，形成刚性的轴向止挡，完全阻断刀具在冲击载荷下的轴向窜动路径，哪怕锥面出现瞬时的摩擦力不足，销体也能承担轴向限位的作用，避免滑动位移。工作端的结构完全匹配飞剪的刀座装夹尺寸，侧面设计有锁紧槽与定位平面，安装时可与刀座的压紧块完全贴合，保证刃口安装后的径向跳动控制在0.02mm以内，满足高速剪切的动平衡要求。从安装边界尺寸来看，锥柄的长度、大端直径、

　　小端直径完全适配对应规格磨轴的内锥孔深度与孔径，安装后锥柄端面与磨轴内孔端面保留0.5-1mm的间隙，避免硬接触导致锥面无法完全贴合；工作端的外径、锁紧槽的宽度与深度，均与阿特拉斯飞剪的刀座装夹腔尺寸一一对应，不需要额外修配即可完成换装，大幅降低现场运维的换装时间。在实际应用中，这款刀具主要适配阿特拉斯系列轧机飞剪的在线铣削修磨、剪切作业场景，不管是热轧带钢生产线上的动态飞剪，还是冷轧机组的切边飞剪，只要采用莫氏锥度磨轴装夹结构的机型，都可以通过对应销体的配合实现稳定装夹。从结构强度设计来看，整体采用合金工具钢整体加工成型，锥面经过淬火处理后硬度达到HRC55-60，既保证锥面的耐磨性，避免多次拆装后锥面拉毛影响定位精度，

　　又具备足够的韧性承受飞剪作业的往复冲击；销槽的位置经过受力仿真优化，设置在锥段与工作端衔接的应力分散区域，避免开槽导致的应力集中引发断刀风险，槽边做了R0.5的圆角过渡，进一步降低应力集中系数。现场安装时，需要先清理磨轴内锥面的铁屑、油污，保证锥面无凸起、无杂物，再将销体预先装入磨轴对应的销孔内，随后将刀具锥柄沿销槽对位插入内锥孔，拧紧末端拉杆达到规定扭矩后，再压紧工作端的锁紧块，即可完成安装；日常运维中，每次换刃时需要检查锥面是否有拉伤、销体是否出现变形，若销体出现磨损变形需及时更换，避免限位失效。不同于普通的飞剪装夹刀具，这款结构没有额外增加复杂的锁紧机构，完全依托原有莫氏锥度装夹的基础，通过增加销体止挡的结构，以极低的改造成本解决了锥面装夹在冲击载荷下的窜动痛点，不需要对原有磨轴、刀座进行大规模改造，就可以大幅提升飞剪作业的装夹稳定性，减少因刀具窜动导致的非计划停机时间。在安全操作层面，不管是安装、调试还是日常作业过程中，作业人员都必须按要求穿戴全套个人防护装备，经过对应的设备安全操作培训后才可上岗，设备运转过程中严禁打开防护盖触碰运动部件，检修换装时必须切断设备动力源并挂设检修标识，避免误启动引发安全事故。
