阿特拉斯铣床MF-38换档旋钮结构设计

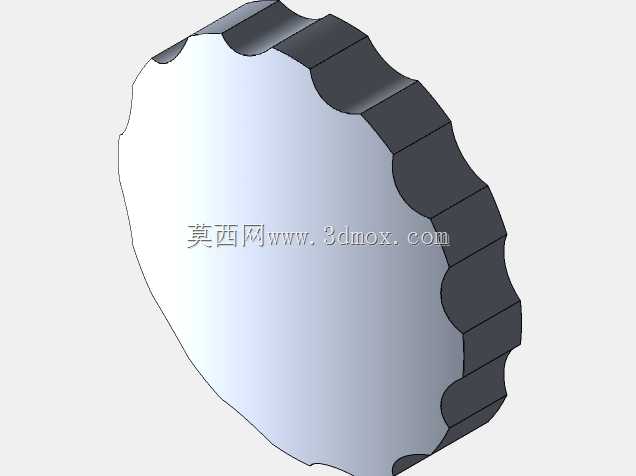

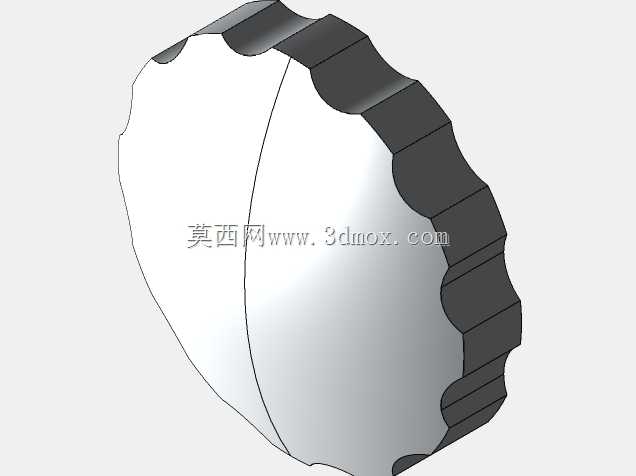

　　在金属切削加工车间的日常作业场景里，铣床的操作频次极高，每一次档位切换都直接关联加工参数的匹配度，进而影响工件的铣削精度与加工效率，换档旋钮作为操作人员与机床传动系统交互的核心操作部件，其结构合理性、握持手感与定位可靠性，是机床操作体验优化中不可忽视的细节。这款适配阿特拉斯MF系列铣床的换档旋钮，在设计之初就围绕机床实际操作的工况做了针对性的结构考量。从实际使用场景来看，铣床操作人员在调整档位时，往往手上沾有切削液或金属切屑，普通光滑表面的旋钮容易出现打滑问题，因此这款旋钮的外圈采用了等距分布的矩形齿状防滑结构，齿形的凸起高度与齿间间距经过反复适配，既保证戴劳保手套操作时能有足够的摩擦力矩，又不会因为齿形过于尖锐划伤操作人员手部，

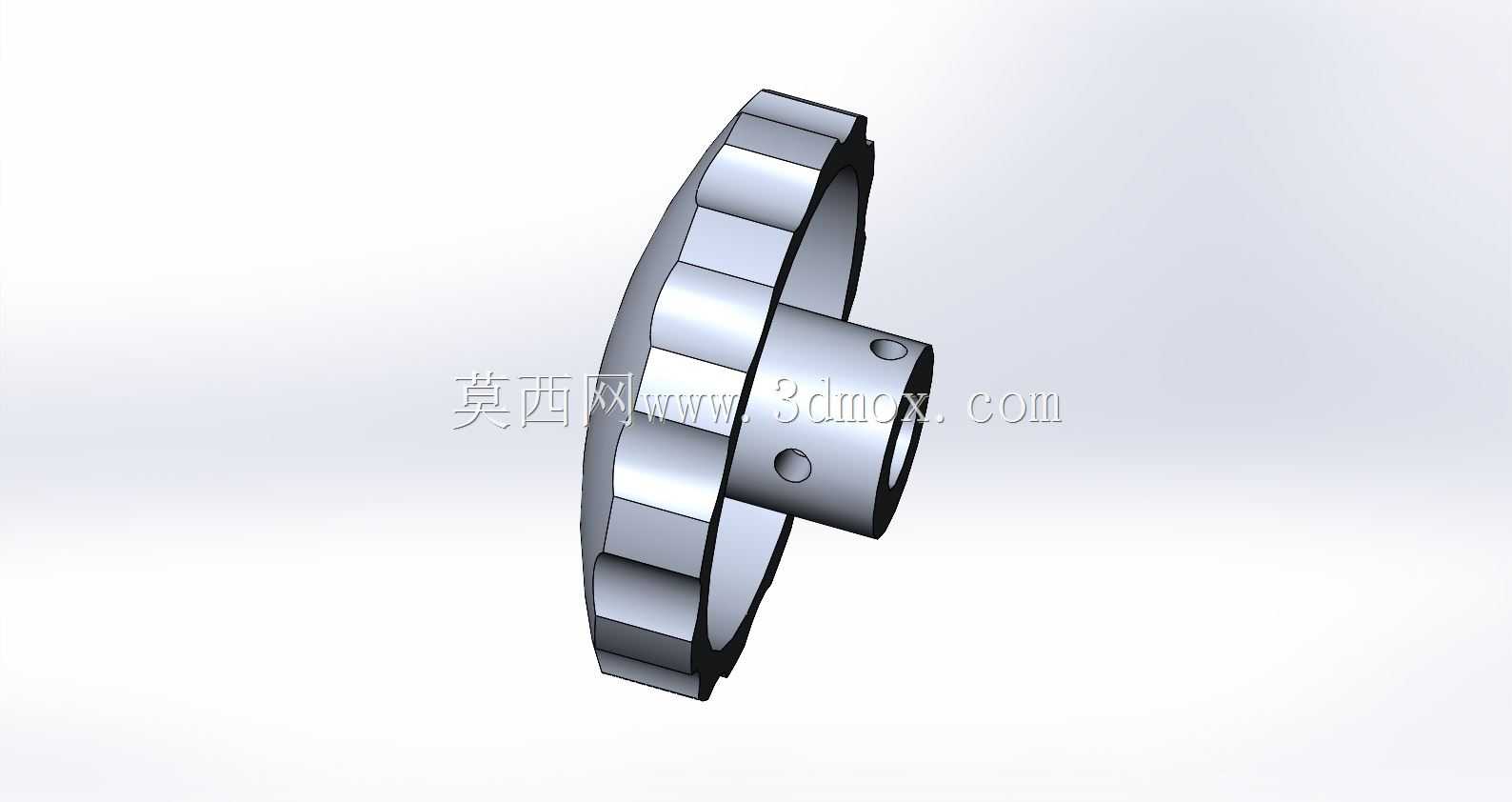

　　同时齿形的排布与旋钮的回转中心同轴，转动时不会出现硌手的突兀感。旋钮的主体采用轮毂加轮辐的一体式结构，中间的轮毂部分是安装配合的核心区域，轮毂内孔与铣床换档杆的轴径采用过渡配合设计，孔壁上预留的两个径向定位孔，用于安装紧定螺钉，能够在旋钮安装到位后锁紧换档杆，避免机床长期运行过程中旋钮出现轴向窜动或周向打滑，保证档位切换的行程精度，不会出现档位挂不到位导致传动齿轮打齿的问题。轮毂的轴向长度经过匹配设计，既保证与换档杆有足够的配合接触面积，分散操作时的扭转应力，又不会因为轴向尺寸过长干涉周边的操作面板或其他操作手柄。从安装边界来看，这款旋钮的最大外圆直径适配MF-38铣床操作面板的预留安装空间，

　　安装后旋钮外圈与面板上的档位标识刻度保持合适的间距，转动时不会刮蹭面板表面，同时旋钮的轴向突出高度符合人体工程学设计，操作人员自然抬手就能握住旋钮完成换档动作，不需要过度抬臂或俯身，长时间操作也不容易产生肢体疲劳。在结构强度设计上，考虑到换档操作时操作人员施加的扭转力矩，以及机床运行时传递到旋钮上的振动，整个零件的壁厚做了均匀化处理，轮毂与外圈防滑齿的连接过渡位置采用圆角过渡，避免应力集中导致零件在长期交变载荷下出现开裂问题，轮辐部分的厚度既保证整体结构刚性，转动时不会出现明显的形变，又尽可能控制零件的整体重量，降低换档杆的附加载荷。从功能特性上看，这款旋钮除了完成基础的换档传力功能外，外圈的齿形结构还能在光线不足的车间环境下，

　　让操作人员通过手部触感快速判断旋钮的转动位置，不需要刻意低头查看档位标识，提升操作的流畅度。在实际的机床维护场景中，这种一体式结构的旋钮拆装十分便捷，只需要松开两个紧定螺钉就能完成更换，不需要拆解周边的操作面板组件，能够大幅缩短设备维护的停机时间。设计过程中还充分考虑了零件的加工工艺性，外圈的防滑齿可以通过铣削加工一次成型，中间的安装孔可以采用车削加工保证同轴度，两个径向定位孔通过钻削加工即可完成，不需要复杂的工装夹具，适合小批量的备件生产加工，能够降低备件的制造成本，同时零件的结构没有复杂的内腔或倒扣特征，不管是采用金属切削加工还是注塑成型工艺，都能顺利完成生产，适配不同的备件制造需求。在与机床的适配性上，这款旋钮的安装定位尺寸完全匹配阿特拉斯MF-38铣床的换档杆参数，安装后旋钮的转动行程与机床内部的传动换档拨叉行程完全对应，每转动一个齿位对应的就是一个明确的传动档位，不会出现档位间隙过大或档位切换卡滞的问题，操作人员转动旋钮时的阻尼感适中，既不会因为阻尼过小导致档位误触，也不会因为阻尼过大增加操作负担。
