轴类键槽加工用定心找正工装

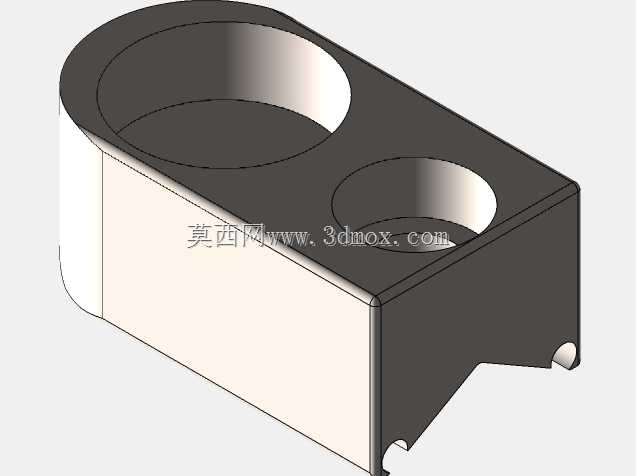

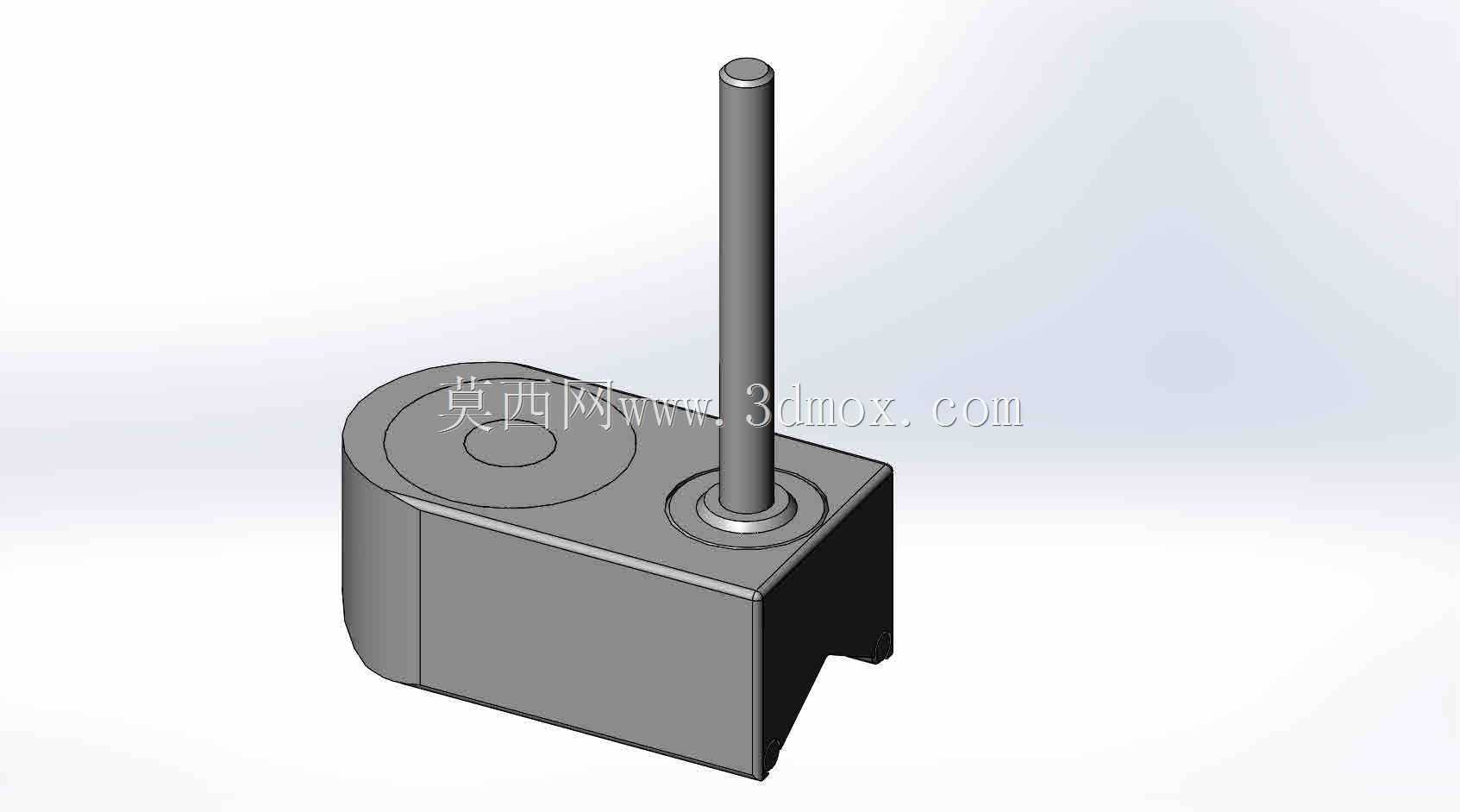

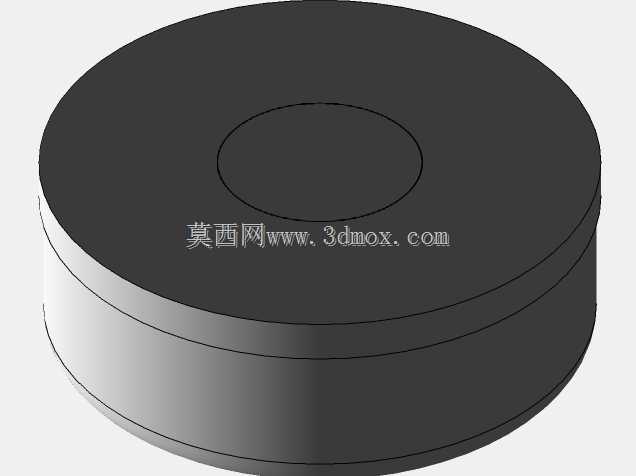

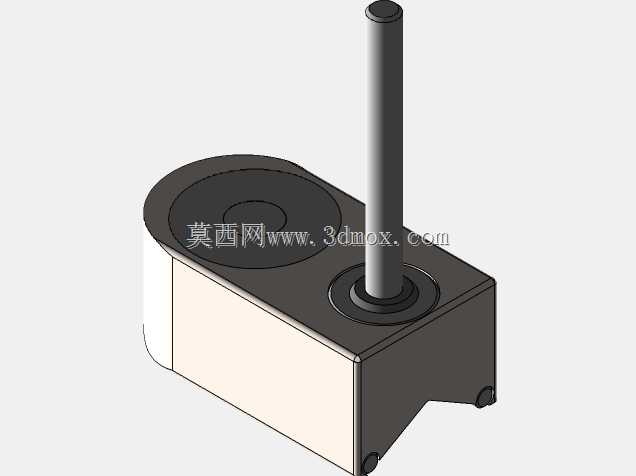

在普通铣床、钻床进行轴类零件键槽铣削、端面定位孔加工的场景中，轴件中心找正的效率与精度直接决定键槽对称度、孔位同轴度是否符合图纸要求，传统打表找正、划线找正的方式不仅耗时久，对操作工人的技能熟练度要求高，小批量维修加工场景下还容易因找正偏差导致零件报废。这款定心找正工装就是针对这类机加工场景设计的实用辅具，适配卡盘装夹3/16规格直径杆件的加工工况，无需复杂的打表操作就能快速完成轴件中心定位。从结构设计来看，工装主体采用方块式基座搭配垂直导向杆的布局，基座一侧设置与卡盘装夹位匹配的定位槽，使用时直接将基座卡在卡盘夹持的基准杆上，依靠基座定位面与卡盘基准的贴合保证初始定位精度，垂直布置的细长导向杆与基座定位面保持严格的垂直公差，导向杆的轴线恰好与卡盘回转中心重合。实际操作时，将待加工轴件装夹在卡盘上后，把工装的定位槽卡在预先装夹好的3/16基准销上，移动工作台让导向杆的顶端接触轴件的圆柱顶面，通过往复横向移动工作台，观察导向杆与轴面的接触状态，当导向杆在轴顶的接触点无偏移、水平方向移动时接触痕迹均匀居中时，就说明工作台位置已经对准轴件的回转中心，此时锁紧工作台横向进给，就可以直接换装铣刀进行键槽铣削作业。设计过程中特意将导向杆做成长细杆结构，顶端做圆弧收头处理，既可以减少与轴面的接触面积，提升接触点的判断灵敏度，也能适配不同直径的轴件找正，不会因为轴径变化出现干涉；基座采用厚重的方块结构，重心偏低，卡在基准销上时不会出现倾斜偏移，导向杆与基座的连接位做了加厚凸台强化，避免长期使用后导向杆出现歪斜，保证定位精度的持久性。安装边界方面，基座的定位槽宽度严格匹配3/16基准销的直径公差，间隙控制在0.02mm以内，既保证拆装顺畅，又不会出现过大的配合间隙影响找正精度；导向杆的伸出长度可以覆盖直径10mm到80mm范围的轴件找正需求，基座的整体外形尺寸控制在小型工装范畴，不会占用过多工作台空间，换装时无需拆卸卡盘原有装夹结构，直接卡装即可使用。不同于专用的定心夹具，这款工装不需要与轴件直接装夹固定，完全依靠接触式找正完成中心定位，不管是光轴、台阶轴还是带局部平面的轴件，只要有完整的圆柱顶面可供接触检测，都能快速完成找正，尤其适合维修车间、小批量加工场景下的快速作业，省去了划线、打表的繁琐步骤，普通操作工人经过简单说明就能掌握使用方法，能大幅缩短轴类零件键槽加工的准备时间，同时降低因人为找正失误导致的零件报废率。结构上没有复杂的传动、锁紧部件，整体为一体式金属加工结构，耐磨性能好，长期使用只要保证导向杆与基座的垂直精度不出现偏差，就能持续保持可靠的找正效果，日常维护只需要定期清理接触面的切屑、油污，避免杂质进入定位槽影响配合精度即可。在实际加工验证中，使用这款工装找正后加工的轴件键槽，对称度公差可以稳定控制在0.05mm以内，完全满足普通传动类轴件的键槽加工精度要求，找正时间相比传统打表方式缩短70%以上，对于多品种小批量的轴类加工场景适配性极强。
