阿特拉斯铣床M1-60心轴支撑结构件

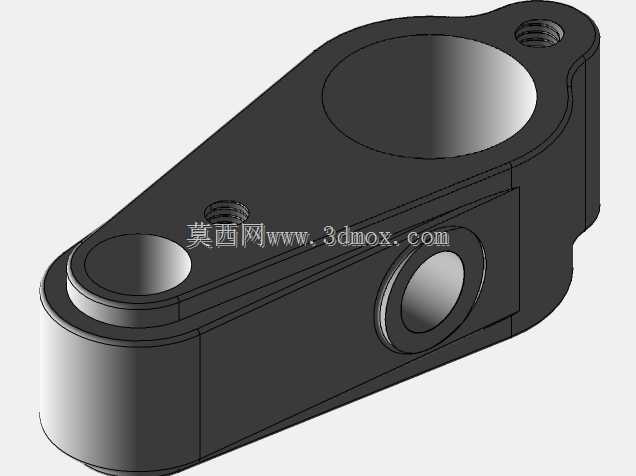

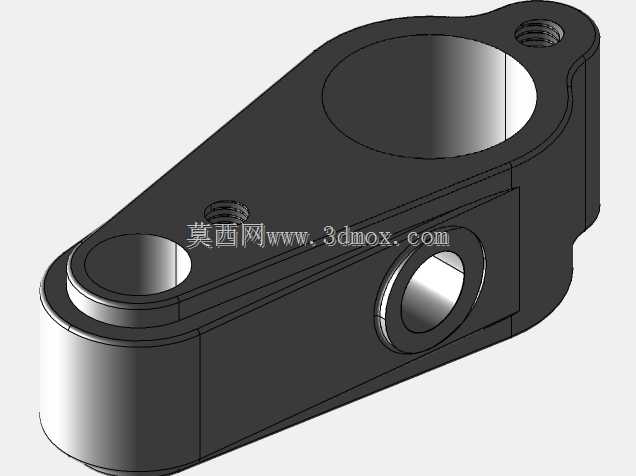

　　在金属切削加工的车间场景里，铣床的进给与主轴传动链路中，心轴的支撑刚性直接决定了铣削加工的表面质量与切削稳定性，尤其是针对MFC型阿特拉斯铣床的配套改造与备件替换场景，这类心轴支架的结构合理性往往是老设备精度恢复的核心环节。不同于通用型的轴类支撑座，这款心轴支架采用了非对称的异形悬臂结构，主体为一体化的块状本体，没有多余的拼接焊缝或者装配接缝，从根源上避免了装配间隙带来的刚性损失。本体上设置了三个核心的功能孔位：大直径的主心轴安装孔位于本体的宽幅端，孔壁做了加厚处理，能够承受铣削过程中径向切削力带来的交变载荷，孔侧预留的螺纹孔用于安装锁紧顶丝，在心轴穿入后可以实现周向锁止，防止心轴在高速转动或者重载切削时出现轴向窜动；

　　小直径的铰接定位孔位于本体的窄端，用于和铣床床身的固定支座做铰接连接，这个孔位的位置精度直接决定了心轴的安装同轴度，设计时将孔的端面做了锪平处理，保证安装时定位面与床身支座完全贴合，避免出现安装倾斜导致的心轴偏摆；本体侧面的横向通孔用于穿入调节拉杆，在调整心轴的工作角度或者张紧传动链路时，可以通过拉杆的锁紧力将支架牢牢固定在调整后的位置，不会因为切削振动出现位置偏移。从安装边界来看，这款支架的整体外轮廓完全适配MFC型阿特拉斯铣床的床身安装空间，本体的厚度经过精确核算，既不会因为过厚挤占周边的进给机构运动空间，也不会因为过薄导致支撑刚性不足，安装时不需要对原有床身做任何二次加工，直接替换原有磨损的支架即可完成装配。

　　设计过程中优先考虑了受力路径的优化，将主切削力的传递路径沿着本体的实体筋位方向布置，从心轴安装孔直接延伸到床身铰接孔位，没有出现力流的急转弯或者截面突变，有效降低了应力集中的风险，即使在满负荷铣削的工况下，支架的形变量也能控制在微米级，不会因为支架变形导致心轴跳动超差。在实际的设备维护场景中，这类支架的磨损往往出现在心轴安装孔的内壁，长期的交变载荷加上润滑不足容易导致孔壁磨损失圆，进而引发心轴跳动，直接更换全新的支架比现场镗孔修复的效率更高，成本也更可控，尤其适合批量备件替换的场景。支架上的所有螺纹孔都做了足够的螺纹啮合长度，保证顶丝和拉杆的锁紧力足够，不会因为螺纹啮合长度不足出现滑牙或者锁不紧的问题，各个孔位的边缘都做了倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，方便心轴和销轴的穿入，避免装配时刮伤零件表面。
