多工位可调式旋转焊接工装夹具结构

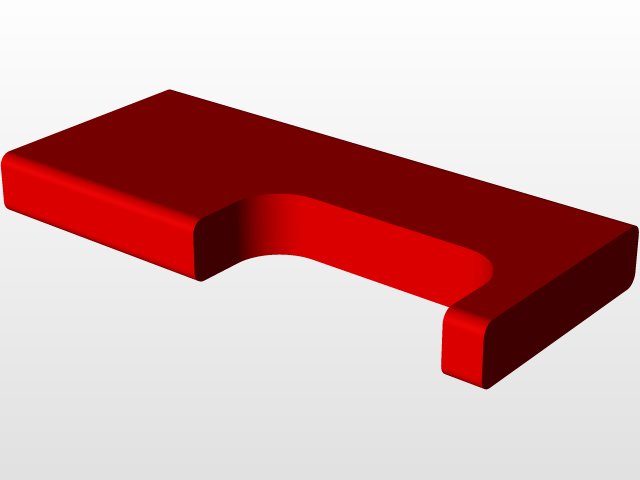

　　这套旋转焊接工装主要面向长条形金属构件的环缝、直缝连续焊接作业场景，在汽车零部件、型材框架、钣金结构件的批量焊接生产线上应用广泛，可适配不同截面规格的长条类工件，解决传统焊接工装翻面困难、定位精度不稳定、多工位焊接需反复拆装的痛点。从结构布局来看，整套工装以两端的立式安装支座作为承载基础，支座底部预留了标准的安装孔位，可直接固定在焊接变位机或者车间焊接工作平台上，两端支座的同轴度经过严格公差控制，保证中间承载梁旋转过程中无径向跳动，避免工件焊接位置偏移。中间的主承载梁采用矩形型钢加工而成，梁体上按照工件的定位需求排布了多组独立的定位夹紧单元，每个单元都包含高度可调的支撑块、快速夹钳以及侧向定位挡块，支撑块采用绝缘耐磨材质制作，

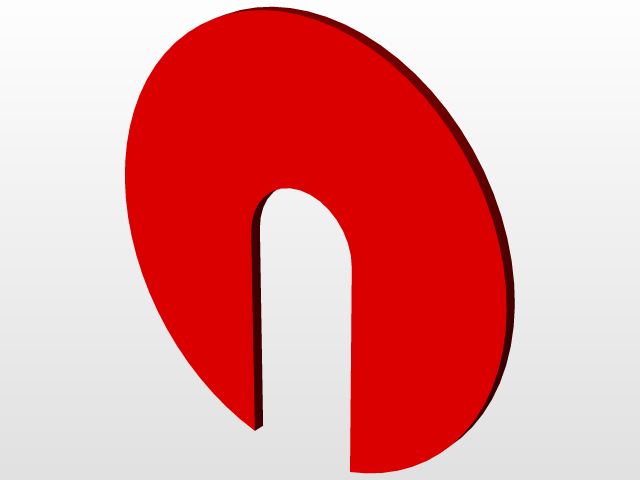

　　既可以避免焊接过程中电流分流损伤工装，也能减少焊接飞溅对定位面的烧蚀损伤，延长工装使用寿命。快速夹钳选用垂直压紧式的标准快速夹具，操作端延伸出蓝色的绝缘手柄，操作人员无需额外工具即可快速完成工件的压紧与松脱，单工位装夹时间可控制在十秒以内，大幅提升上下料效率。侧向定位挡块设置了可调节的腰型孔，可根据工件的宽度尺寸调整定位位置，适配一定尺寸范围内的不同规格工件，减少工装换型的成本与时间。工装两端设置了带定位销的挡板结构，可对工件的轴向位置进行硬限位，保证每一件装夹的工件轴向位置一致，焊接轨迹无需反复调整，适配自动化焊接机器人的连续作业需求。整套工装的旋转功能通过两端支座内的回转支撑实现，可根据焊接工艺需求将工件旋转至任意角度并锁止，

　　方便操作人员对工件不同侧面的焊缝进行焊接作业，无需反复拆卸工件翻面，也能避免翻面过程中工件变形、定位错位的问题。在设计过程中，所有夹紧点的位置都经过焊接可达性验证，避开了焊缝的施焊位置，焊枪可无阻碍到达所有待焊位置，不会出现夹具与焊枪干涉的情况。同时，工装的整体高度经过人体工程学优化，操作人员站立作业时无需过度弯腰或者抬手，降低长时间焊接作业的劳动强度。工装的管线排布也做了集成处理，若配套气动夹紧版本，气管可沿主承载梁内部的走线槽布置，避免管线外露被焊接飞溅烫损，也不会干扰工件装夹与焊接作业。从安装边界来看，整套工装的轴向长度可根据待焊工件的长度进行模块化拓展，单段标准梁体长度为一米，可通过法兰拼接的方式延长至所需长度，

　　两端支座的安装孔距符合常见焊接变位机的安装接口标准，无需额外加工过渡连接板即可完成装配。所有易损的定位块、夹紧头都采用快拆结构设计，磨损后可快速更换，无需整体拆解工装，减少设备停机维护时间。在实际生产应用中，这套工装可搭配手工电弧焊、二氧化碳气体保护焊、氩弧焊等多种焊接工艺使用，既可以用于小批量多品种的焊接生产，也能接入自动化焊接生产线，配合焊接机器人实现多工位的连续焊接作业，工件装夹后的重复定位精度可控制在0.2mm以内，有效减少焊接后的尺寸校正工作量，提升焊接成品的合格率。
