阿特拉斯M1-577端磨机配套支架结构

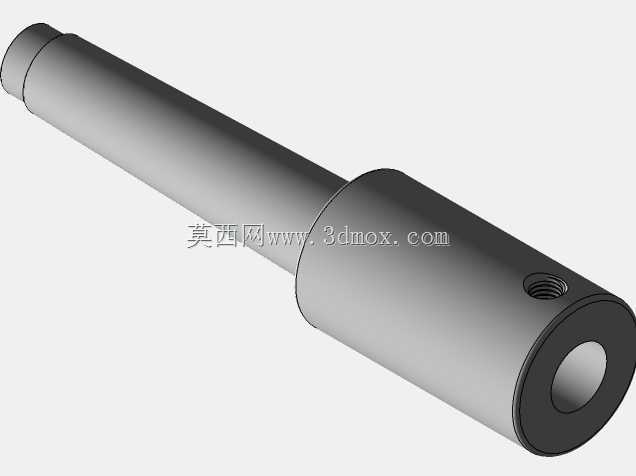

　　支架的小直径段作为导向安装轴，可适配车间内通用的钻床夹具座、立式工装架、直线进给滑台的安装孔位，安装边界上，导向轴段的外径公差采用h7级精度，能够与标准安装座的H7级孔形成间隙配合，既保证安装拆卸的顺畅性，又能控制径向跳动量在0.02mm以内，满足磨削作业的同轴度要求。从设计思路上看，这款支架没有采用复杂的异形结构，整体以回转体结构为主，一方面是因为回转体结构在车削加工时可以一次装夹完成大部分外圆、内孔的加工工序，加工工艺性好，加工成本低，批量生产时的尺寸一致性容易保证；另一方面，回转体的对称结构在高速磨削作业时，不会因为质量偏心产生额外的振动，能够有效降低磨削过程中的振纹风险，提升加工面的表面质量。实际应用中，在金属磨削加工的车间场景里，端磨机是处理工件端面倒角、飞边去除、小平面精磨的常用手持加工设备，这类设备在长时间手持作业时，操作人员的手臂负载会随作业时长增加快速上升，同时手持进给的稳定性很难保持一致，容易出现磨削面倾斜、进给量不均导致的工件报废问题，配套的支架结构就是为了解决这一实际作业痛点设计的承载定位部件。这款适配阿特拉斯M1-577型1/2英寸端磨机的支架，整体采用阶梯轴式的主体结构，从结构受力逻辑来看，大直径段作为端磨机的装夹固定端，内部设计有同轴的安装孔，孔径匹配对应型号端磨机的夹持柄部尺寸，侧壁设置的螺纹孔用于拧入紧定螺钉，实现端磨机与支架的无相对窜动固定，避免磨削作业过程中设备出现松脱偏移。

　　这款支架可以搭配不同的安装底座实现多种作业模式：固定在立式工作台架上时，可以将端磨机调整为垂直向下的作业姿态，操作人员只需手持小型工件抵近砂轮端面即可完成端面磨削，大幅降低手持设备的负重；搭配直线进给滑台使用时，可以实现端磨机的定行程进给，针对批量小型零件的端面磨削，能够保证每个工件的磨削量一致，尺寸公差控制精度比纯手持作业提升一个等级。结构细节上，支架的大直径段与小直径段之间采用直角台阶过渡，台阶端面作为安装定位面，平面度控制在0.01mm以内，安装时该端面与安装座的基准面贴合，能够保证支架的轴线与安装基准面的垂直度，避免端磨机安装后出现轴线偏斜，导致磨削面与工件基准不垂直的问题。侧壁的紧定螺纹孔采用细牙螺纹设计，

　　细牙螺纹的自锁性能更好，磨削作业产生的持续振动不会导致紧定螺钉松动，同时细牙螺纹的螺距更小，拧紧时对端磨机柄部的顶紧力控制更精准，不会因为顶紧力过大导致端磨机柄部变形，也不会因为顶紧力不足出现设备打滑。从尺寸链的设计来看，支架的总长度经过匹配计算，当端磨机装入支架内孔后，砂轮伸出支架端面的距离刚好满足常规磨削作业的安全距离要求，既不会因为伸出过长导致砂轮刚性不足出现让刀，也不会因为伸出过短导致支架与工件、夹具发生干涉。内孔的深度设计也经过考量，足够的配合长度能够保证端磨机柄部与支架的接触面积，分散紧定螺钉的顶紧应力，避免柄部出现局部压痕，延长端磨机柄部的使用寿命。在日常设备维护场景中，这款支架的结构简单，没有易损的复杂部件，

　　平时只需要定期清理内孔中的磨削碎屑，检查紧定螺钉的螺纹磨损情况即可，维护成本极低。针对不同的作业场景，支架的表面可以做发黑处理或者镀硬铬处理，发黑处理的成本低，能够满足普通干磨作业的防锈需求；镀硬铬处理的表面硬度更高，耐磨性更好，适合在有切削液的湿磨环境下长期使用，避免支架表面被切削液腐蚀生锈，影响安装精度。对于结构设计从业者来说，这类看似简单的轴类工装零件，设计时需要平衡加工工艺性、安装精度、使用可靠性三个核心维度，不能为了追求结构复杂而增加不必要的加工工序，也不能为了降低成本而忽略关键配合面的精度要求，每一处尺寸公差、形位公差的设定，都要对应实际使用场景的需求，比如导向轴的径向跳动要求，是为了保证端磨机旋转时的稳定性，台阶端面的平面度要求，是为了保证安装后的垂直度，螺纹孔的位置设定，是为了让紧定螺钉能够顶在端磨机柄部的平面位置，避免顶在圆弧面上出现打滑。在设备选型配套时，需要确认端磨机的柄部直径与支架内孔的匹配性，同时确认安装座的孔径与支架导向轴直径的匹配性，只要这两个配合尺寸符合要求，这款支架就可以适配同柄部尺寸的其他品牌端磨机，具备一定的通用适配能力，不需要针对单一型号设备单独开模制作，能够降低车间的工装配置成本。
