V型八缸发动机排气歧管配套密封法兰结构

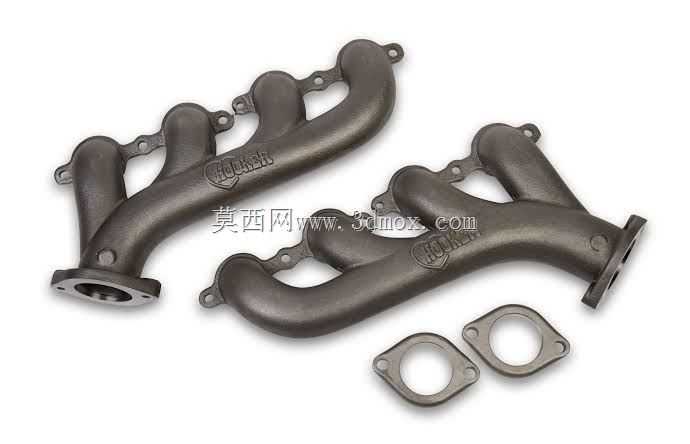

　　这套排气歧管组件针对V型布局八缸内燃机开发，对应两列气缸分别设计独立的排气引出结构，每侧歧管集成四个缸盖排气接口，通过等长流道设计将各缸排出的高温废气汇总至单一出口端，对接下游三元催化器或涡轮增压器进气侧。从实际装车场景来看，这类歧管多用于大排量乘用车、轻型商用车的纵置动力舱布局，两侧歧管分列发动机缸盖外侧，安装时需匹配缸盖排气侧的螺栓孔位，配套的两片密封垫片分别压装在歧管出口与下游管路的连接法兰面之间，填补结合面的微观加工间隙，避免高温高压废气泄漏。

　　设计阶段首先要考虑的是流道平顺性，每一段支管的弯曲弧度都经过气流走向优化，避免出现直角转折或截面突变，减少各缸排气之间的干涉扰动，降低排气背压对发动机充气效率的影响。歧管本体采用高硅铸铁材质铸造，壁厚控制在4-5mm区间，既可以承受排气冲程近千度的高温冲击，也能抵消发动机运行过程中产生的振动载荷，表面的加强筋结构沿着流道走向布置，提升整体刚性的同时不会额外增加过多重量。

　　安装边界方面，每侧歧管的缸盖连接侧设置四个对应气缸排气口的定位凸台，凸台端面加工有0.8mm粗糙度的密封平面，配套螺栓孔位与缸盖侧的螺纹孔同轴度公差控制在0.15mm以内，避免安装时出现密封面错位。歧管汇总端的法兰面采用三螺栓固定结构，与配套密封垫片的安装孔位完全匹配，垫片采用多层金属复合结构，中间夹有耐高温密封填料，可在反复热胀冷缩的工况下保持密封性能不衰减。

　　从结构设计细节来看，歧管上预留的氧传感器安装凸台位于流道汇总后的平直段，保证传感器探头可以充分接触各缸排出的废气，准确检测排气氧浓度为ECU提供喷油量修正信号。歧管的安装吊耳与发动机缸体侧的固定支架位置对应，可通过橡胶减震垫连接，将歧管的振动传递路径与缸体隔离，避免长期振动导致的连接螺栓松动或歧管本体开裂。

　　实际工程应用中，这类歧管的流道截面从缸盖接口处的圆形逐步过渡到汇总端的椭圆形，在有限的布置空间内最大化流道通流面积，同时避让动力舱内的转向助力管路、空调管路、线束等周边部件，安装后最小间隙保持在15mm以上，防止高温歧管烘烤周边橡塑部件导致老化失效。歧管表面的铸字标识用于区分左右侧安装位，避免总装过程中出现错装，配套的密封垫片表面也做了定位缺口设计，与法兰面的凸点配合实现防错安装，不需要额外做标记即可快速对位。

　　针对长期使用的可靠性要求，歧管的弯曲部位做了加厚处理，对应热应力集中的区域通过圆角过渡减少应力集中点，避免反复冷热循环后出现裂纹。每侧歧管的重量控制在3.2kg左右，不会给发动机舱增加过多的簧上质量，同时铸铁材质的蓄热特性可以让排气温度快速上升，帮助三元催化器在冷启动阶段快速达到工作温度，降低冷启动阶段的污染物排放。
