多安装孔位弯折式金属连接固定支架

　　这类弯折成型的金属支架，在工业装配场景里的应用覆盖范围极广，小到民用设备的内部构件固定，大到商用车身的附属部件安装、工业生产线的轻型辅件定位，都能见到同结构类型构件的身影。不同于平面式的连接片，该支架采用多段弯折的立体构型，核心是为了适配两个存在空间夹角的安装基面，无需额外加装垫块或者调整安装面的加工角度，就能完成两个构件之间的刚性连接，大幅降低装配环节的适配成本。

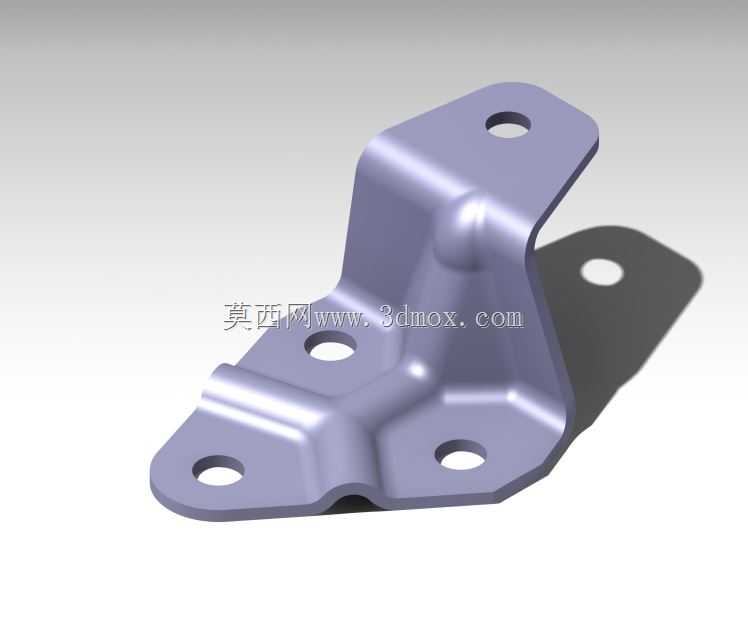

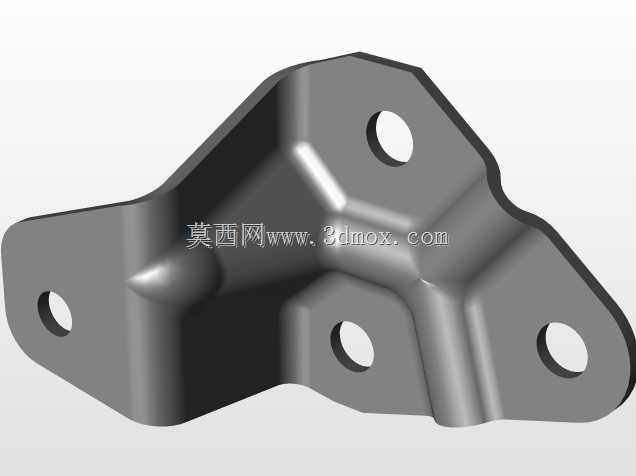

　　从实际使用的功能层面看，这类支架主要承担两个核心作用，一是分散连接点位的载荷，避免单点固定带来的应力集中问题，二是补偿安装面之间的位置偏差，抵消部分装配过程中产生的形位公差。支架上分布的五个安装孔位，并非随意排布：底部延伸出的三个安装孔，对应固定在基础安装基面上，孔位之间的间距经过匹配通用安装孔距设计，能够适配多数常见的型材安装面、钣金壳体安装面的预留孔位，不需要现场重新打孔定位；向上弯折的立板上设置的两个安装孔，则用来固定待支撑的附属部件，孔位的中心距经过载荷校核，能够保证固定后的部件不会因为长期振动出现连接松动。

　　设计这类支架的时候，首先要考虑的是冲压成型的工艺可行性，弯折处的圆角半径不能过小，否则冲压过程中会出现板材开裂的问题，同时弯折处增设的局部加强凸筋，是为了提升支架整体的抗扭刚度——很多新手设计这类构件时容易忽略加强结构，最终成品在承受侧向载荷时很容易出现弯折处变形，导致固定的部件位置偏移。整个支架的安装边界需要在设计初期就明确：底部安装面的平面度公差要控制在合理范围，保证和基础基面贴合时不会出现翘曲，立板安装面和底部安装面的垂直公差，要根据被固定部件的位置精度要求设定，常规场景下控制在0.2mm以内就能满足绝大多数使用需求。

　　实际选型使用时，需要先确认支架的板材厚度是否匹配承载需求，这类支架多采用冷轧钢板冲压成型后做表面处理，不同厚度对应的静载荷承载能力差异明显，常规1.5mm厚度的同构型支架，能够承受5kg以内的静态载荷，同时可以适应常规工业环境下的振动工况。安装孔的孔径设计也有讲究，预留的间隙要适配常用的紧固件尺寸，同时留有少量的调整余量，方便装配时微调部件位置，但间隙不能过大，否则紧固后容易出现部件移位。另外，支架弯折处的过渡结构，除了提升刚度之外，也能避免锐边对装配人员造成划伤，同时减少应力集中带来的疲劳断裂风险，在长期受振动的使用场景下，这种圆弧过渡加加强筋的结构，比直角弯折的支架使用寿命高出数倍。

　　在三维建模过程中，这类构件需要重点还原弯折角度、孔位相对位置、加强筋的凸起尺寸，因为这些参数直接决定了后续冲压模具的加工尺寸，以及最终成品的装配适配性。建模时不能只做外观曲面的还原，还要考虑板材的厚度均匀性，保证冲压成型时各处的材料流动均匀，不会出现局部变薄或者起皱的问题。很多初学者做这类支架模型时，容易忽略板材折弯的中性层偏移，导致展开后的下料尺寸存在误差，最终加工出来的成品孔位出现偏差，无法完成装配，这也是这类钣金类构件建模时需要重点注意的细节。
