柱面间距校核用曲面结构件

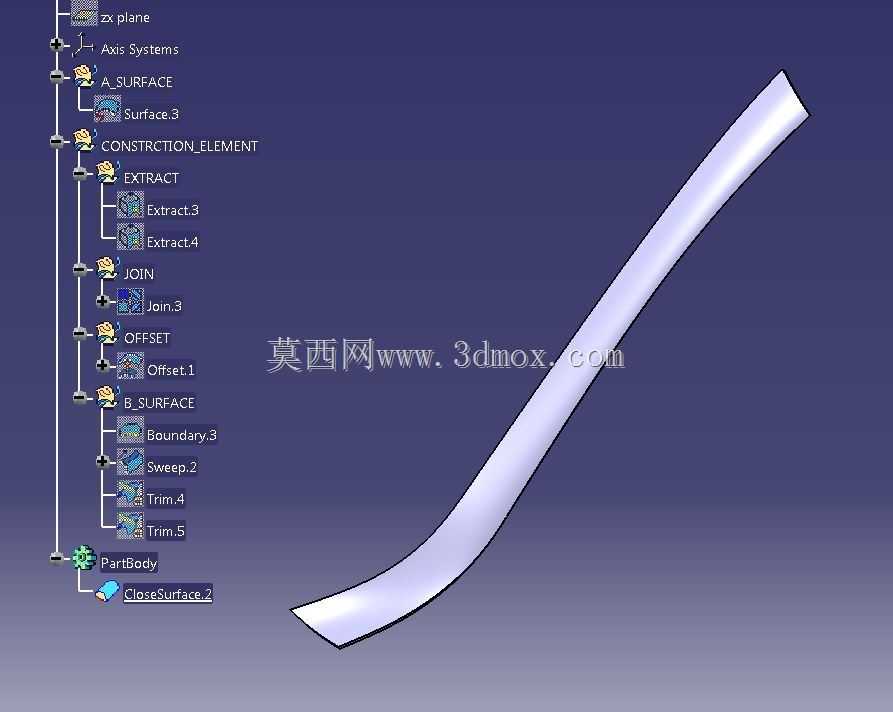

　　做结构设计时经常会遇到双曲面间距校核的场景，尤其是涉及到狭长曲面配合的工况，比如流体通道的导流曲面、长杆件的包覆曲面、密封结构的配合面，这类结构不能直接用直线距离判定配合间隙，必须沿着曲面法向逐点测算间距，避免局部干涉或者间隙超差。这个曲面构件的设计逻辑就是围绕柱面间的法向距离控制展开的，首先确定基准柱面的曲率走向，沿着构件的长度方向，曲率是连续渐变的，没有突变的折角，这是为了避免应力集中，同时保证配合面的贴合度。从建模树的特征逻辑能看出来，设计时先提取了基准曲面的边界线，通过偏移得到目标曲面的控制轮廓，再用扫掠生成主体曲面，之后做了多次修剪和接合，把多余的曲面片体去掉，最后生成闭合的曲面实体，

　　整个特征流程是典型的自顶向下曲面设计思路，先定基准面和基准曲面，再逐步生成构造元素，每一步的特征都保留了参数关联，后续调整间距参数的时候，只需要修改偏移特征的数值，后续的扫掠、修剪特征就能自动更新，不用重新绘制轮廓。这类构件的实际应用场景很广，比如在流体输送设备里，作为变径导流板的基体，控制流道截面的渐变距离，避免流道突变产生紊流；在长行程滑动机构里，作为曲面导轨的贴合面，保证滑动过程中配合面的间隙均匀，不会出现卡滞；在密封结构里，作为曲面密封的配合基体，保证密封件压缩量在整个接触面上均匀一致，避免局部压缩量过大导致密封件过早老化，或者压缩量不足导致泄漏。从外形来看，这个构件是狭长的变曲率柱面结构，

　　整体长度方向的曲率从一端的小曲率平滑过渡到另一端的大曲率，截面方向的曲面宽度保持一致，安装边界上，两端的端面是经过修剪的平整切面，方便和相邻的安装座做定位配合，安装时可以通过两端的基准面做定位，不需要额外做复杂的仿形工装。设计时特意把曲面的接合边界做了隐藏处理，所有的曲面拼接处都做了连续性检查，保证G1连续，避免出现棱线，这一点对于需要做表面处理或者流体接触的工况很重要，如果曲面有棱线，流体经过时会产生扰流，表面喷涂时也会出现积漆的问题。另外，这个构件的曲面偏移量是经过反复校核的，沿着整个曲面的法向，和基准柱面的距离保持在设计要求的公差范围内，建模时用了距离分析工具逐点验证，没有出现局部距离超差的情况，对于后续做装配干涉检查来说，

　　这个模型可以直接作为配合基准，导入装配体后不需要再做曲面修复，能直接用于间隙分析。很多工程师做这类曲面构件时容易犯的错误是直接拉伸生成曲面，忽略了曲率的渐变，导致后续装配时出现局部干涉，或者为了避免干涉刻意放大间隙，导致配合精度不足，这个模型的特征构建逻辑就很规范，每一步提取、偏移、扫掠、修剪的特征都保留了设计意图，后续不管是做工程图导出，还是做数控加工的刀路生成，都能直接使用，不需要重新补面。在实际生产中，这类曲面构件如果是用钣金加工的话，可以基于这个闭合曲面做展开计算，提前算好下料尺寸，避免成型后尺寸超差；如果是用机加工的话，这个曲面的曲率变化平缓，用三轴加工就能完成，不需要五轴设备，能有效控制加工成本。安装时需要注意，因为是狭长曲面构件，装夹时要避免单点受力过大导致曲面变形，最好采用仿形工装做支撑，保证加工和安装过程中曲面的形位公差符合要求，尤其是两端的安装定位面，要保证和曲面的法向垂直，避免安装后出现整体偏移，导致配合间隙不均匀。
