汽车变速器用花键齿轮箱轴结构设计

　　在乘用车辆与商用车辆的手动、双离合变速器传动链路中，齿轮箱轴是承担扭矩传递、转速切换、齿轮承载定位的核心传动零件，其结构设计合理性直接决定变速器总成的传动效率、换挡平顺性与整机服役寿命。这类轴件的设计需要同时匹配多组换挡齿轮、同步器组件、支撑轴承的安装定位需求，还要在有限的变速器壳体腔体内，平衡轴段刚度、转动惯量与装配工艺性之间的矛盾。

　　从实际装车场景来看，该轴作为变速器输入或输出端的核心承载件，一端通过花键结构与离合器从动盘或者前驱差速器总成连接，将发动机输出的扭矩逐级传递给不同挡位的啮合齿轮，轴身上分布的多段不同直径的轴颈，分别用于安装深沟球轴承、滚针轴承作为旋转支撑，保证轴件在高速旋转过程中的径向跳动量控制在允许公差范围内，避免齿轮啮合出现偏载、打齿等失效问题。轴段上加工的外花键齿，用于和同步器齿毂、滑移齿轮的内花键形成滑动配合，在换挡拨叉推动同步器组件移动时，花键副可以顺畅传递扭矩，同时保证齿轮滑移过程无卡滞，花键的齿向公差、齿形公差需要匹配变速器换挡力的设计要求，过紧会导致换挡卡滞，过松则会出现传动间隙过大、换挡异响的问题。

　　设计过程中，首先需要根据变速器的最大输入扭矩、各挡位传动比，核算轴件各危险截面的扭转强度、弯曲疲劳强度，确定各轴段的最小直径，再结合轴承选型、齿轮安装宽度、同步器组件的轴向尺寸，逐段确定各轴段的长度与直径参数，轴肩的高度需要满足轴承内圈、齿轮端面的定位要求，同时要预留合适的圆角过渡，避免应力集中导致轴件在交变载荷下出现疲劳断裂。轴端的中心孔是加工过程中的工艺基准，轴件所有外圆、花键、端面的加工都以两端中心孔作为定位基准，保证各轴段的同轴度、圆跳动满足设计要求，加工完成后还需要对轴件进行调质处理，花键、轴承配合面进行高频淬火，提升表面硬度与耐磨性，适配长期高速旋转、频繁换挡带来的表面磨损工况。

　　从安装边界来看，该轴的总长度需要匹配变速器壳体前后端的轴承安装孔距，两端轴承的配合轴颈直径需要和所选轴承的内孔尺寸过盈配合，过盈量需要根据轴承尺寸、载荷大小确定，避免旋转过程中轴承内圈与轴颈出现相对滑动。轴身上的各齿轮安装轴段需要加工挡圈槽或者螺纹结构，用于安装轴用弹性挡圈或者锁紧螺母，实现齿轮、同步器组件的轴向定位，防止传动过程中零件出现轴向窜动，影响齿轮啮合精度。轴件上加工的径向油孔，对应变速器润滑系统的油路设计，将壳体油道输送的润滑油引导至滚针轴承、花键配合面，保证滑动摩擦面在工作过程中得到充分润滑，降低磨损与工作温升。

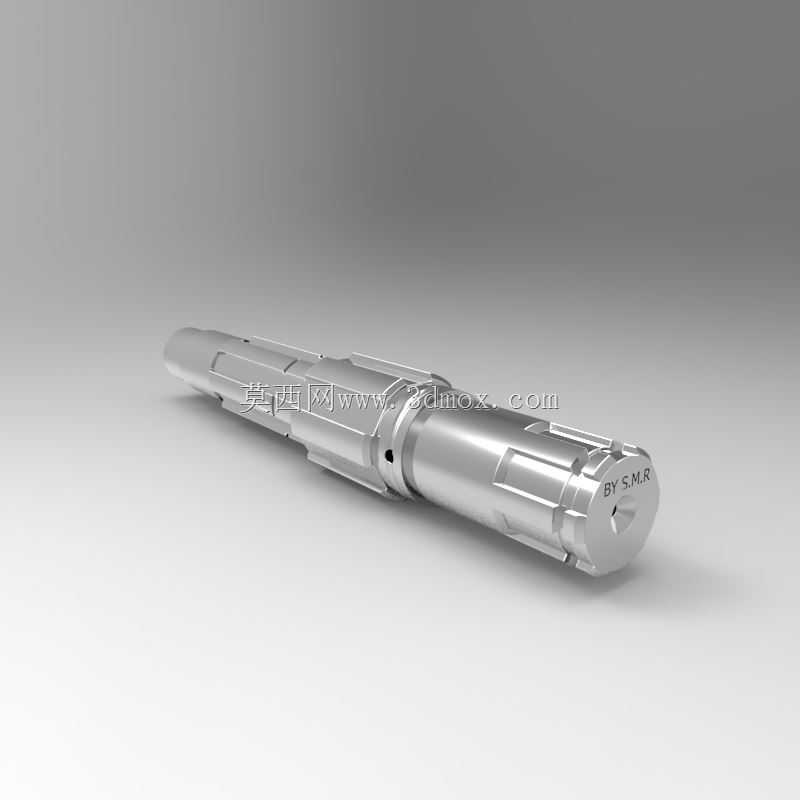

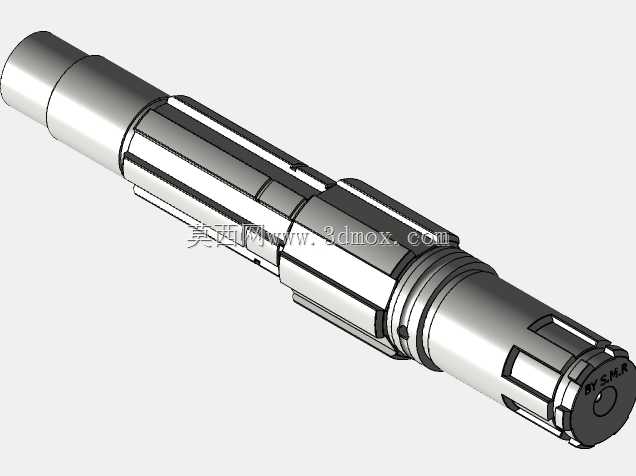

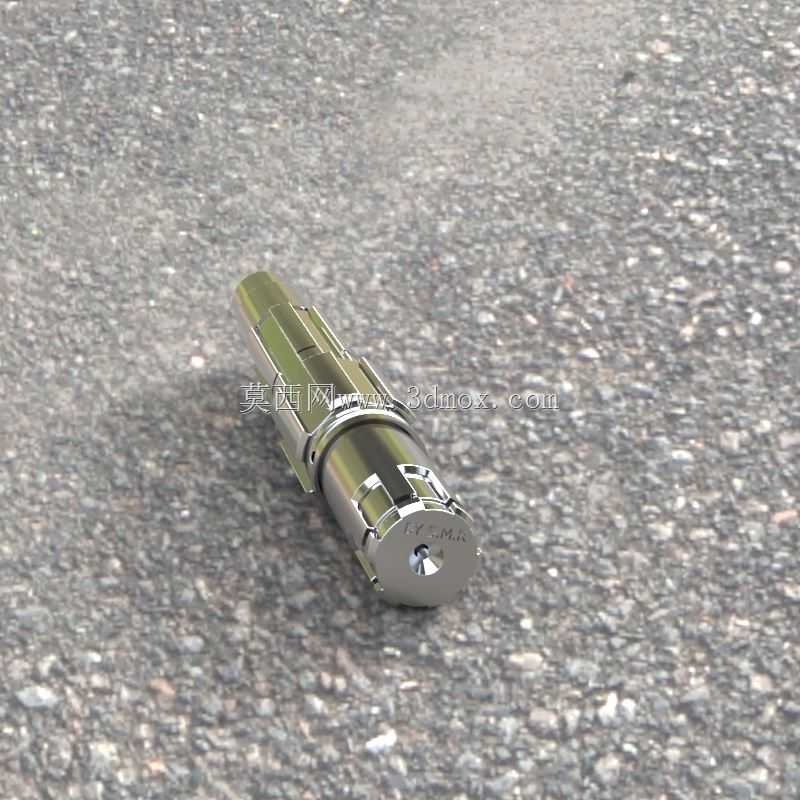

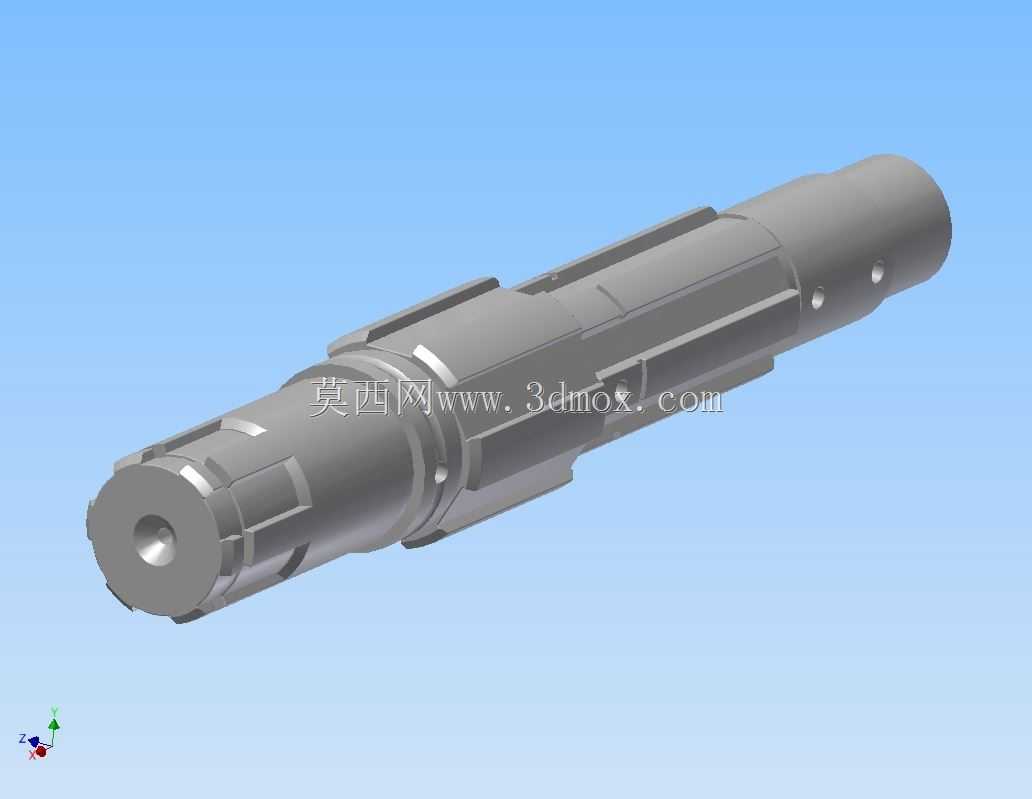

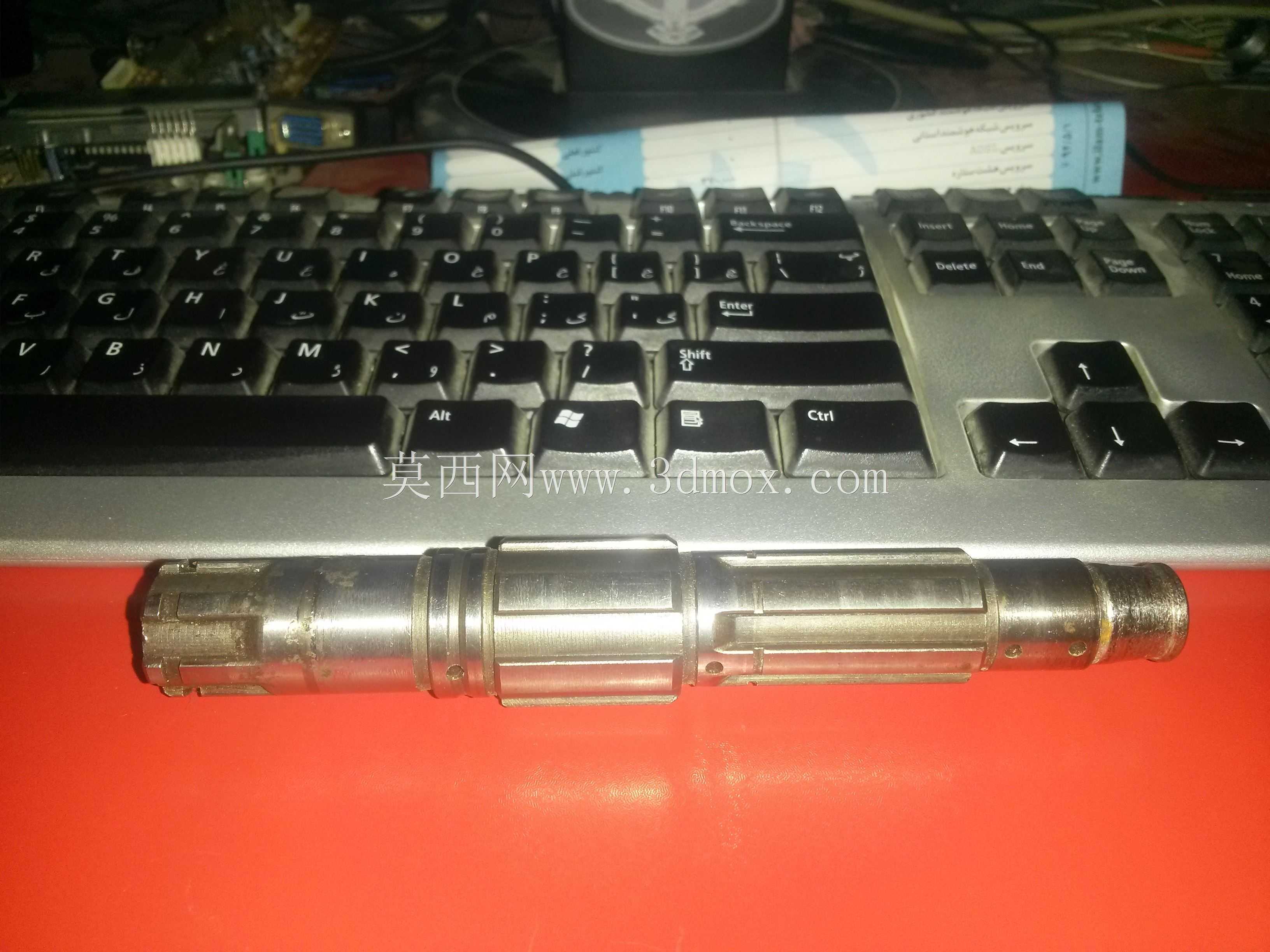

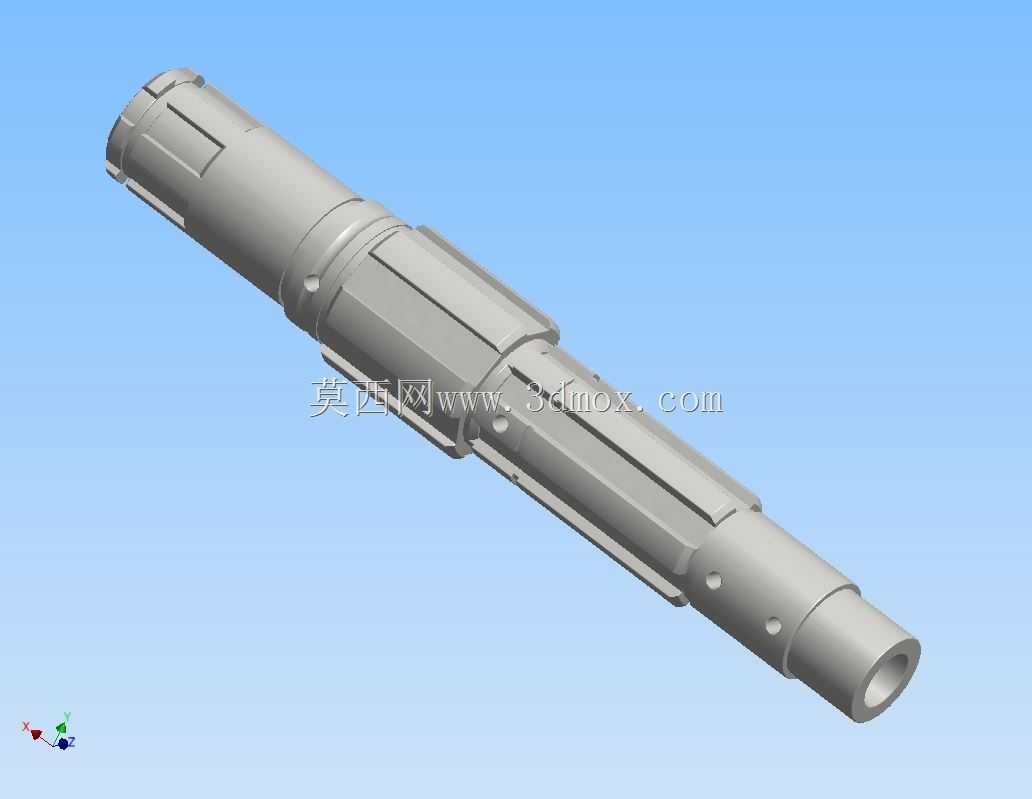

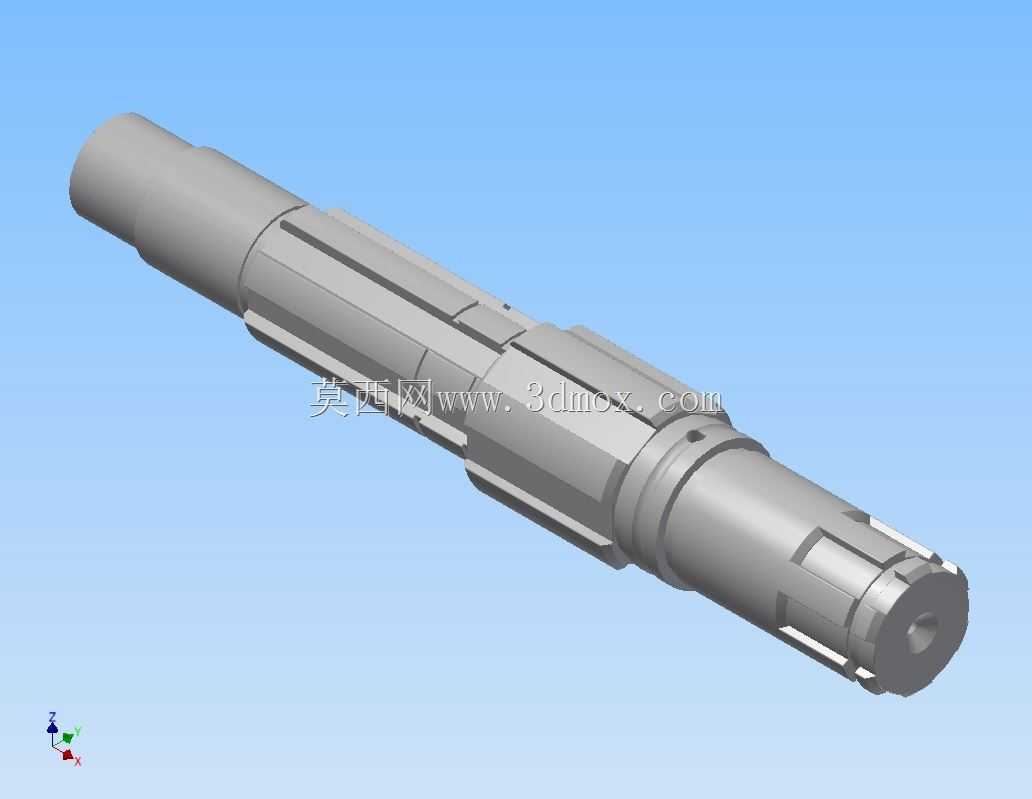

　　在实际建模过程中，需要重点还原各轴段的直径公差、形位公差标注基准，花键的齿形参数、变位系数，轴肩圆角、退刀槽的细节尺寸，这些细节直接影响后续零件加工、装配干涉检查的准确性。很多新手建模时容易忽略退刀槽、圆角、挡圈槽这些工艺结构，导致后续生成的工程图无法直接用于生产，或者在虚拟装配时出现零件干涉的问题。这类轴件的动平衡特性也需要在设计阶段纳入考量，尤其是高转速工况下的变速器轴，轴段上的键槽、油孔等不对称结构需要做对称布置，必要时设计动平衡去重结构，将轴件的剩余不平衡量控制在允许范围内，避免高速旋转时出现振动、噪声问题，影响整车NVH表现。

　　不同于通用的光轴传动件，齿轮箱轴的每一段轴径、每一处槽位都对应明确的装配零件与功能需求，没有多余的结构设计，所有尺寸参数都需要经过强度校核、装配校验、润滑路径验证，才能最终定型。在变速器台架试验阶段，还需要针对轴件的应变、温升、振动情况进行实测，根据试验结果微调轴段直径、圆角参数，优化应力分布，进一步提升轴件的疲劳寿命，保证变速器在全生命周期内的传动可靠性。
