高倍战术光学瞄准镜结构设计方案

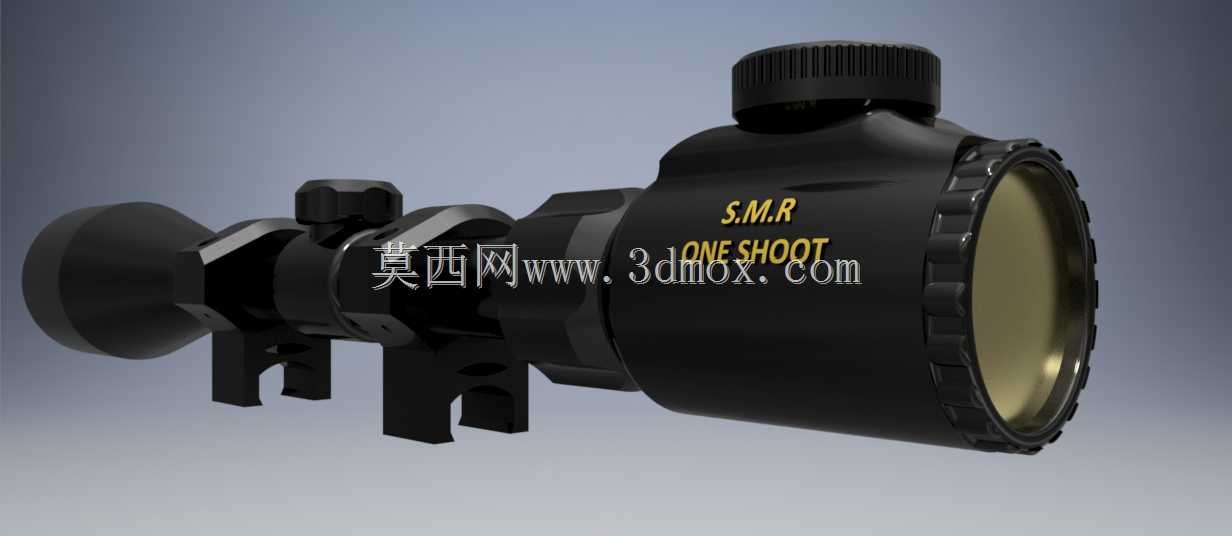

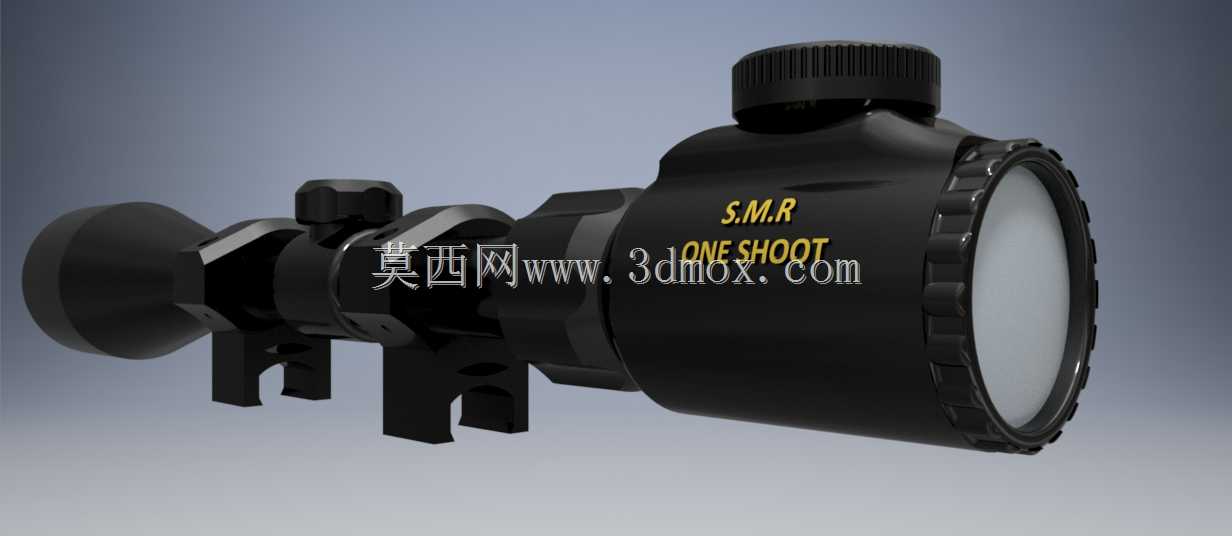

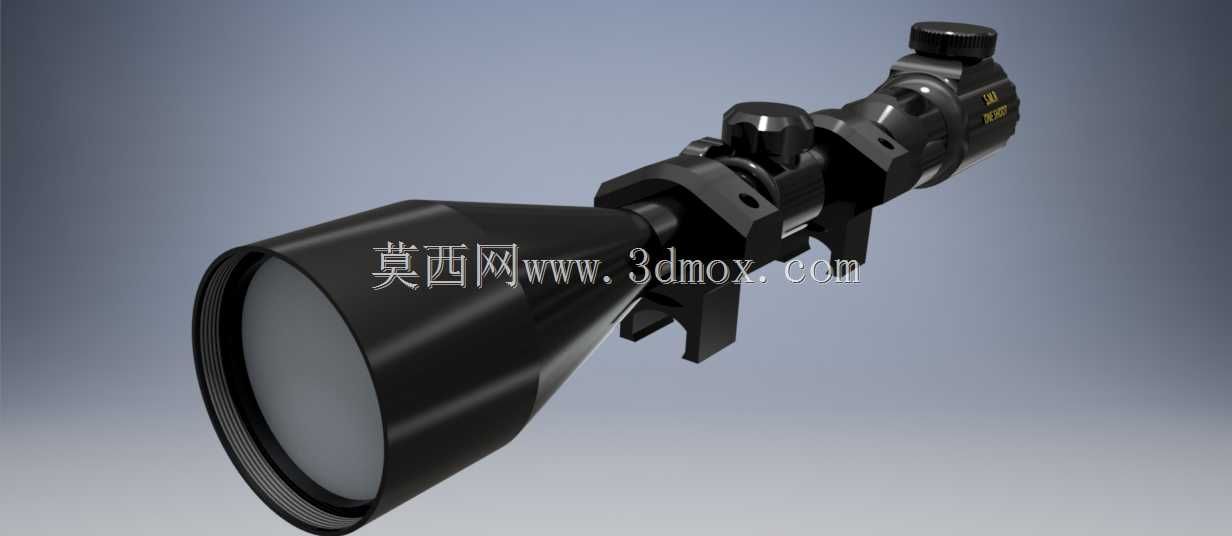

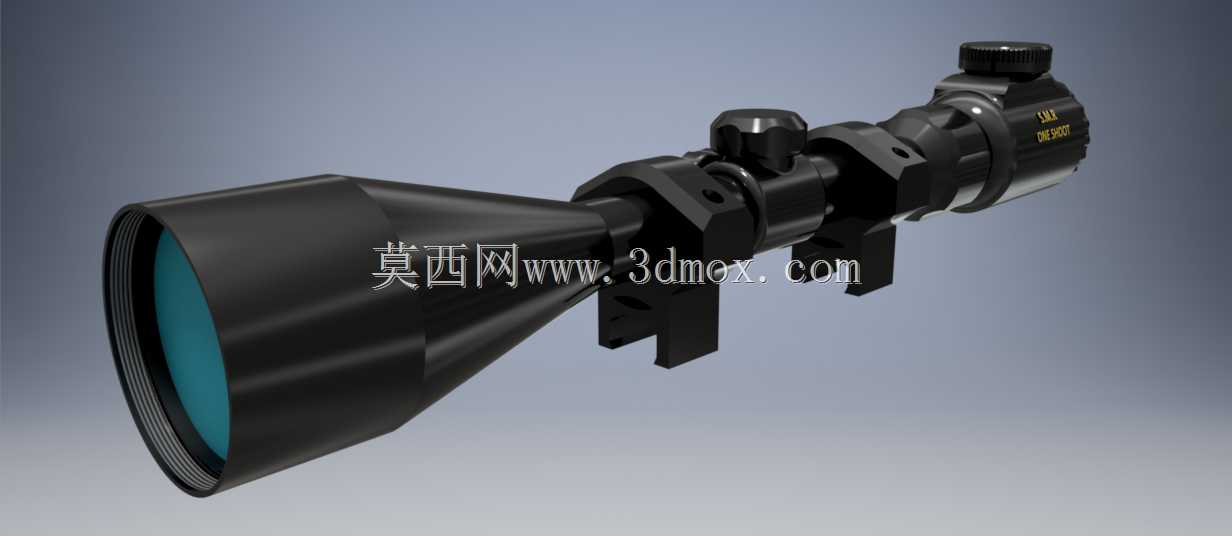

　　这款光学瞄准镜的结构设计，核心围绕野外狩猎、远距离竞技射击、战术训练等场景的实际使用需求展开，区别于普通民用观测望远镜，其所有结构设计都优先考虑抗冲击性、快速调节便利性与安装适配性。从整体结构来看，镜身采用分段式同轴设计，前端为大口径物镜组，通过锥形镜筒过渡到中部调节舱，后端延伸出目镜舱，整体轴线保持高度同轴，避免光线折射偏差影响瞄准精度。物镜端采用大口径入光设计，通光孔径经过匹配计算，能够在弱光环境下保证足够的进光量，同时锥形镜筒的结构并非单纯为了造型，而是在保证物镜组安装空间的前提下，尽可能缩减镜身中部的横向尺寸，减少射击时的视野遮挡，也能降低整镜重量，避免长时间持枪带来的额外负重疲劳。

　　中部的调节舱集成了高低调节与风偏调节两个核心旋钮，旋钮采用防滑齿纹设计，佩戴战术手套时也能完成盲操作调节，旋钮内部设置了档位定位结构，每旋转一格对应固定的弹道修正量，调节时会有清晰的档位反馈，无需目视查看刻度也能感知调节幅度。镜身下方的安装基座采用标准皮卡汀尼导轨适配结构，基座与镜身通过两个锁紧环连接，锁紧环上设置了对称的紧固螺钉安装位，安装时可以根据枪械导轨的实际宽度调整锁紧力度，保证连续后坐力冲击下镜身不会发生位移偏移，安装基座的定位槽宽度与通用皮卡汀尼导轨的凸筋尺寸严格匹配，安装后横向间隙控制在极小范围内，避免射击时的镜身晃动。目镜端设置了视度调节环，能够适配不同视力的使用者，无需佩戴眼镜也能获得清晰的分划板视野，

　　目镜外圈采用软质橡胶护圈设计，贴腮瞄准时能够缓冲眼部与镜身的碰撞，同时阻挡侧面杂光进入目镜，避免眩光影响瞄准。镜身内部的隔圈结构经过同轴度校验，每一片光学镜片的安装槽都预留了点胶固定空间，装配时可以通过隔圈调整镜片间距，保证成像面与分划板完全重合，镜身内壁做了消光螺纹处理，能够减少内部光线漫反射带来的成像重影问题。从安装边界来看，整镜的长度控制在常规战术瞄具的适配范围内，安装到枪械上部导轨后，物镜端不会超出护木前端过多，避免携行时磕碰物镜，目镜端距离枪托贴腮位置的距离符合人体工程学设计，正常贴腮时眼部刚好处于目镜的出瞳距离位置，无需刻意调整头部位置就能获得完整的圆形视野。镜身的调节旋钮高度经过优化，

　　突出镜身的尺寸不会影响枪械的常规携行，也不会在据枪时与手部发生干涉。考虑到实际使用中可能遇到的雨天、扬尘环境，镜身所有拼接位置都预留了密封圈安装槽，装配后可以达到基础的防水防尘等级，能够适应野外复杂环境下的使用需求，物镜与目镜的外侧镜片都做了防刮镀膜处理，日常擦拭维护时不会轻易留下划痕。整个结构的受力路径经过优化，枪械击发时的后坐力会通过安装基座直接传递到锁紧环，再均匀分散到整个镜身，不会出现应力集中导致的镜身变形或者镜片移位问题，调节机构的内部弹簧采用预压设计，长期使用后也不会出现调节空程，保证弹道修正的精度一致性。
