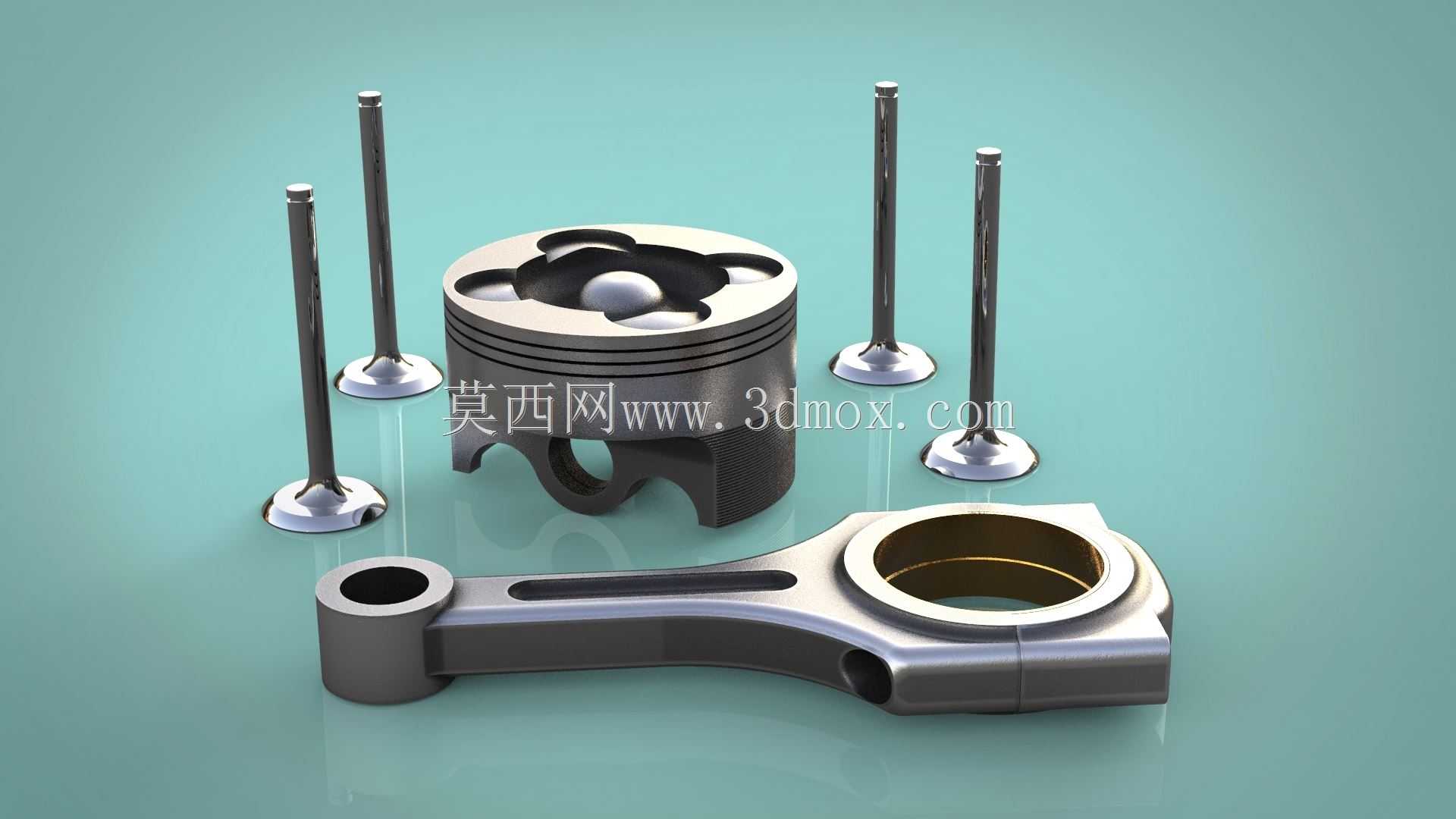

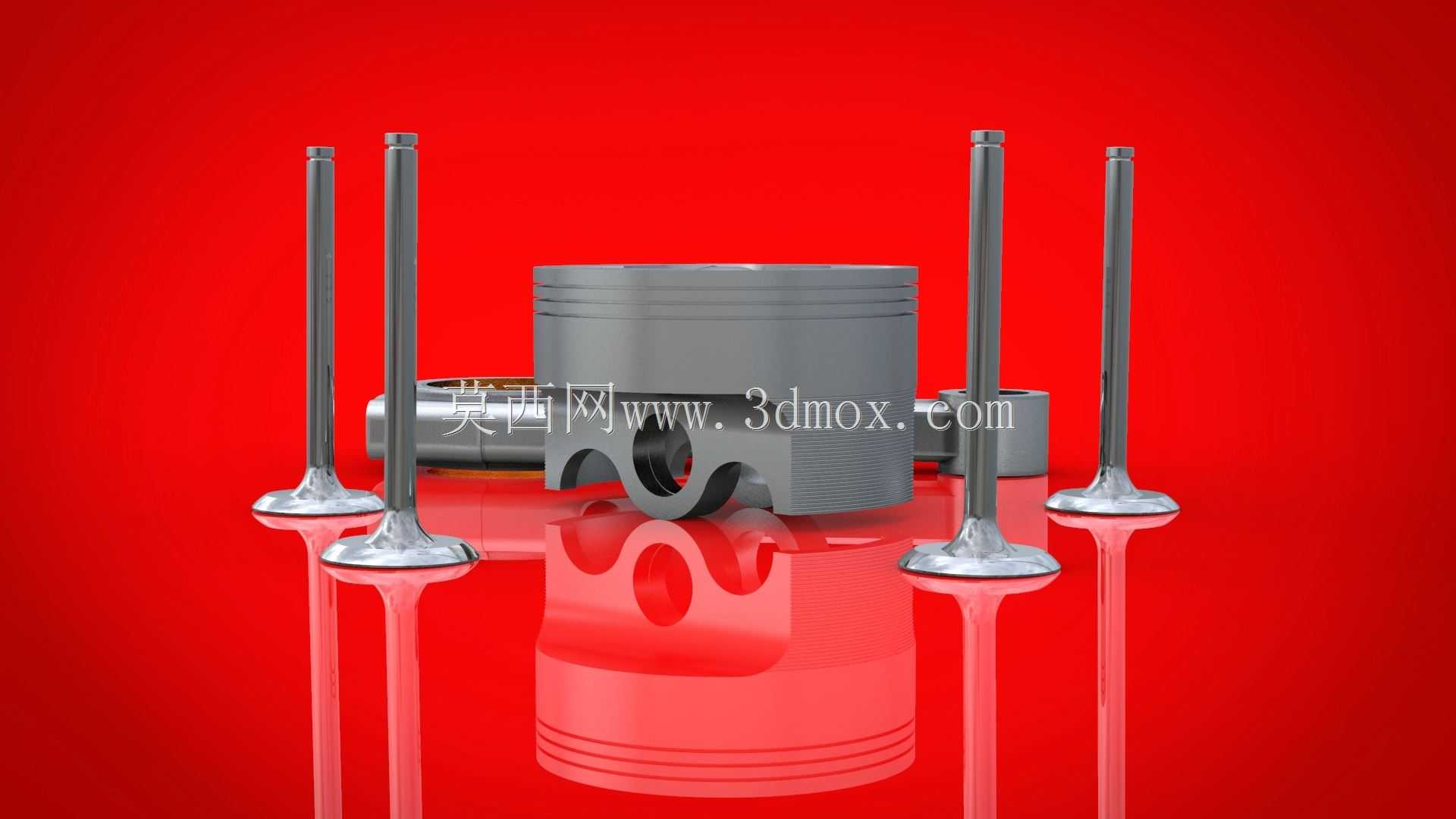

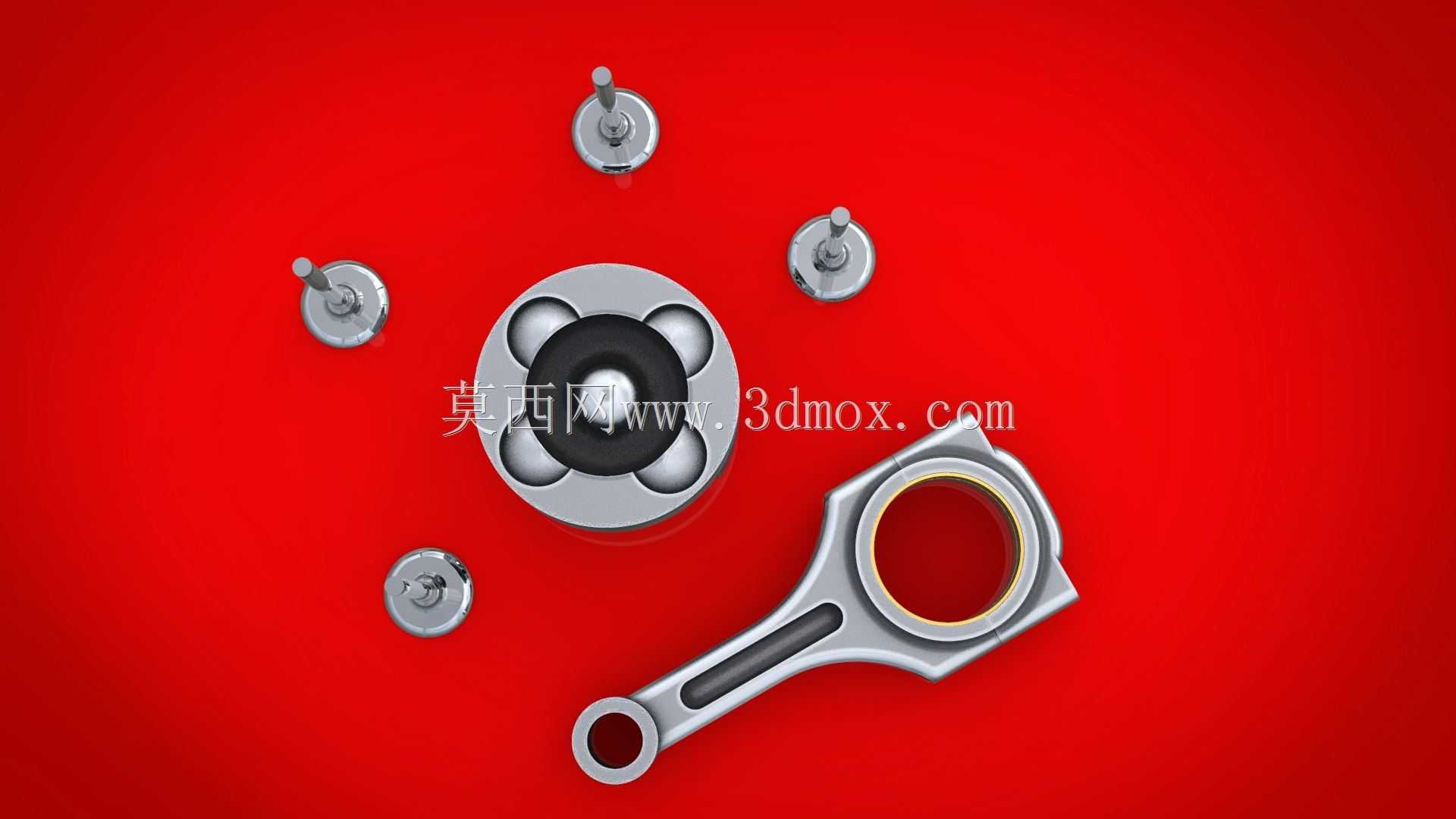

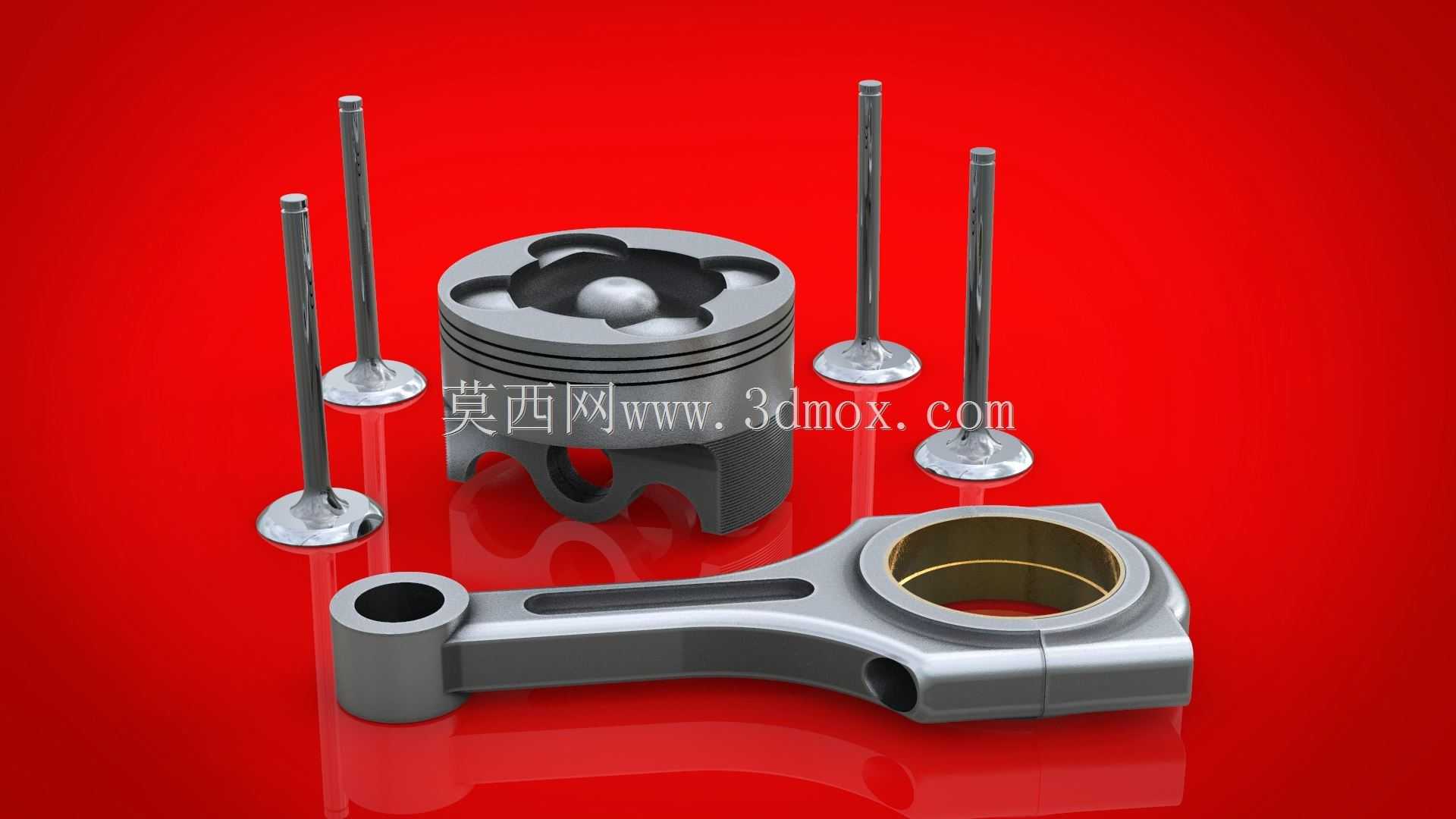

这套结构属于内燃机核心运动组件,日常在乘用车辆、小型工程机械的动力舱内承担着能量转换的核心职能,整套组件的匹配精度直接决定了发动机的动力输出效率、运转平顺性与使用寿命。从实际装车场景来看,活塞头部直接接触燃烧室高温高压燃气,顶面的凹坑造型是配合燃烧室挤气区设计的,能够在压缩行程末端形成合理的涡流,让油气混合更充分,同时避让气门开启的极限位置,避免活塞上行到上止点时与气门发生运动干涉。活塞环槽的位置经过反复校核,三道环槽分别对应气环与油环的安装位,气环负责密封燃烧室的高压燃气,避免窜气到曲轴箱,油环则负责刮除缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧。活塞销座的位置经过偏心设计,能够在活塞换向时减小敲缸的异响,

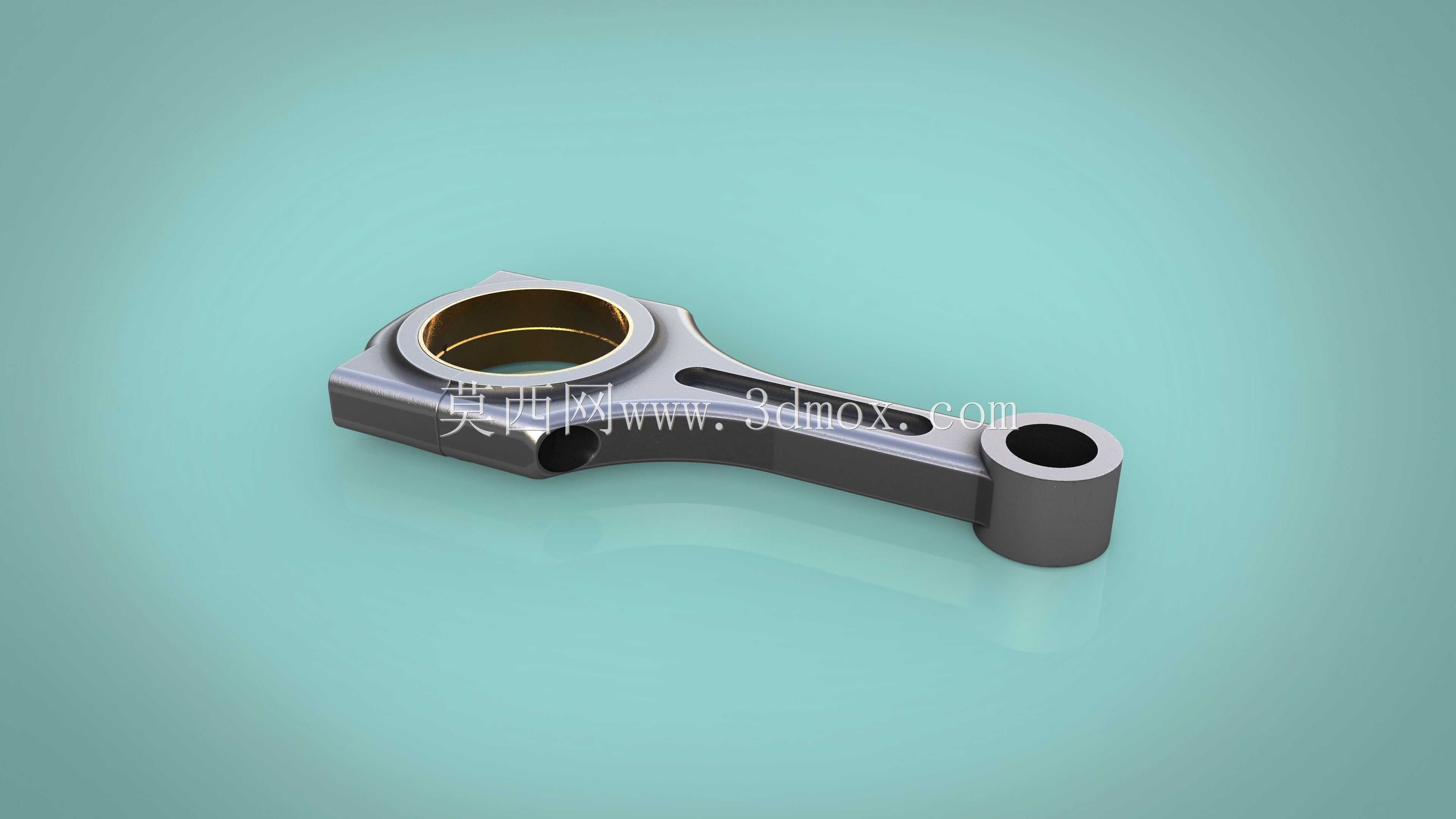

提升冷启动工况下的运转平顺性。连杆部分采用了工字形截面设计,在保证结构强度、满足往复惯性力与爆发力承载要求的前提下,尽可能降低自身重量,减小高速运转时的惯性载荷。连杆大头采用剖分式结构,配合轴瓦安装在曲轴曲柄销上,小头通过活塞销与活塞连接,杆身的过渡圆角经过优化,避免应力集中导致的疲劳断裂,在发动机做功行程中,活塞承受的燃气推力通过连杆传递给曲轴,将活塞的直线往复运动转化为曲轴的旋转运动,对外输出扭矩。配套的气门组件属于发动机配气机构的核心执行件,气门杆身与气门导管配合做往复直线运动,气门头部的锥面与气门座圈贴合,实现进排气道的密封与开启,在进气行程中气门开启,让新鲜混合气进入气缸,排气行程中开启排出燃烧后的废气,
关闭时则保证燃烧室的密封。设计过程中首先要匹配发动机的缸径、行程参数,确定活塞的总高度、压缩高度,保证活塞在上止点、下止点位置时,不会与气缸盖、曲轴平衡块发生碰撞,活塞与气缸壁之间的配合间隙要根据材质的热膨胀系数设定,冷态下预留合理间隙,避免热态下活塞膨胀卡滞在缸筒内。连杆的大小头中心距需要严格匹配曲轴曲柄半径与活塞压缩高度,中心距的公差直接影响发动机的压缩比精度,大小头孔的圆柱度、表面粗糙度要满足轴瓦与活塞销的配合要求,螺栓孔的位置度要保证连杆盖安装后接合面贴合紧密,不会在交变载荷下出现松动错位。气门的总长度、杆身直径要匹配气缸盖的导管孔尺寸,气门头部的直径要匹配气道的通气面积,
保证进排气的流量系数满足发动机不同转速下的充气效率要求,气门锥角的角度经过匹配设计,既保证密封时的比压足够,又能减小开启时的气流阻力。安装边界上,活塞组件装入缸筒前需要确认活塞环的开口位置错开,避免开口对齐导致漏气;连杆大头螺栓需要按照规定的扭矩与转角拧紧,保证轴瓦的预紧力符合设计要求;气门安装时需要配合气门弹簧、锁片、弹簧座,保证气门关闭时的弹簧预紧力足够,避免高转速下气门出现飞脱现象,同时要校核气门的最大升程,确认活塞在上止点时气门与活塞顶面的间隙在安全范围内,防止运动干涉。整套组件的运动校核需要覆盖发动机从怠速到额定最高转速的全工况区间,考虑不同热态下零件的膨胀量、受力后的变形量,确保在极限工况下各零件之间不会出现碰擦、卡滞,同时要平衡零件强度与重量的关系,过重的往复运动零件会增大曲轴的平衡难度,提升发动机的振动水平,过薄的结构则会在交变载荷下出现疲劳失效,直接影响发动机的可靠性。
