多缸内燃机用组合式曲轴结构设计

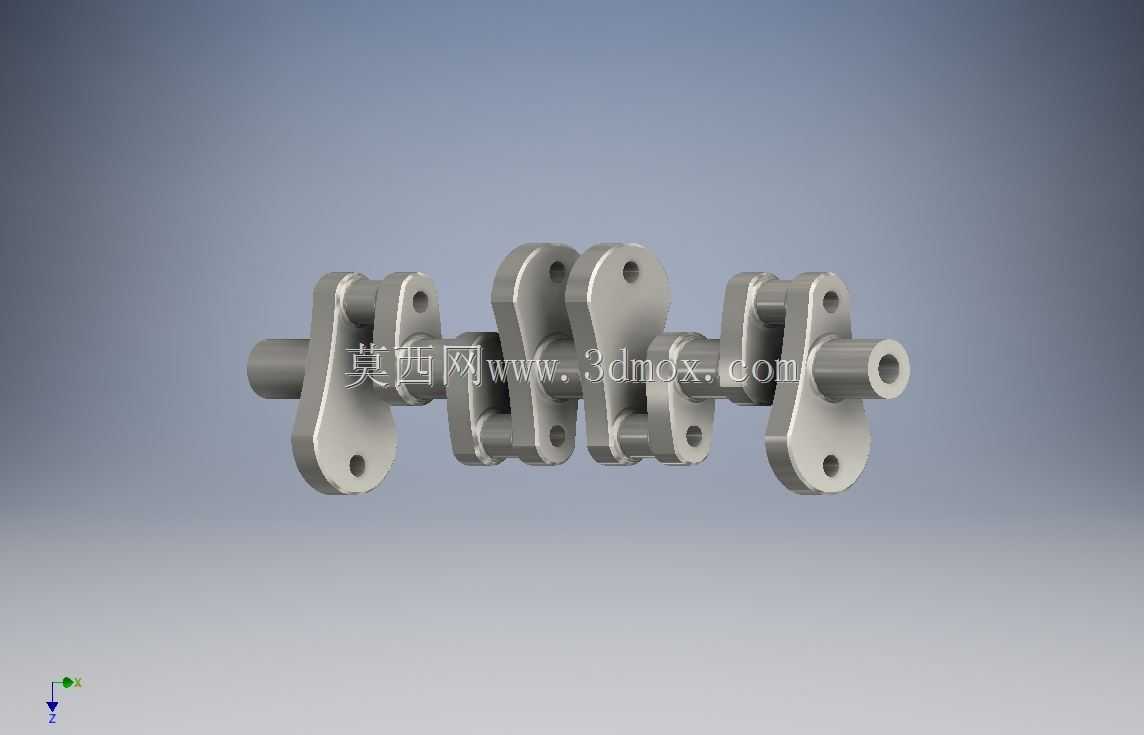

　　这款曲轴结构主要适配小排量直列四缸内燃机的动力输出场景，在往复式动力机械的动力转换环节承担核心作用，能够将活塞连杆组传递的往复直线运动转化为旋转扭矩，向外输出动力同时驱动内燃机自身的配气机构、冷却润滑系统等附属部件运转。从实际应用场景来看，这类结构的曲轴广泛搭载在通用小型汽油机、农用机械动力单元、小型工程机械动力端以及民用代步车辆的动力总成中，不同缸距的设计可适配不同排量区间的动力需求，本次展示的结构缸距排布紧凑，适合1.2L-1.6L排量区间的动力单元使用。

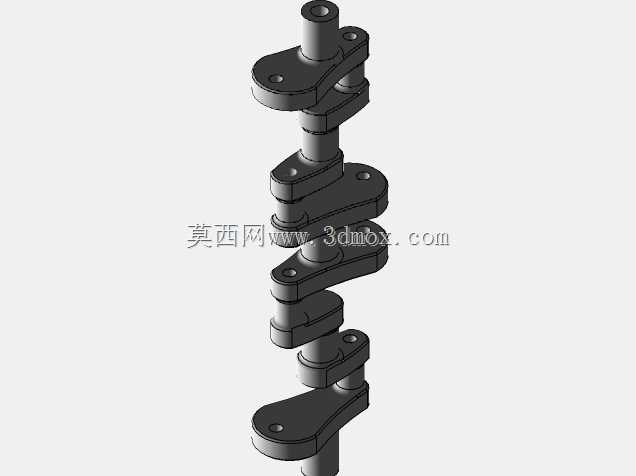

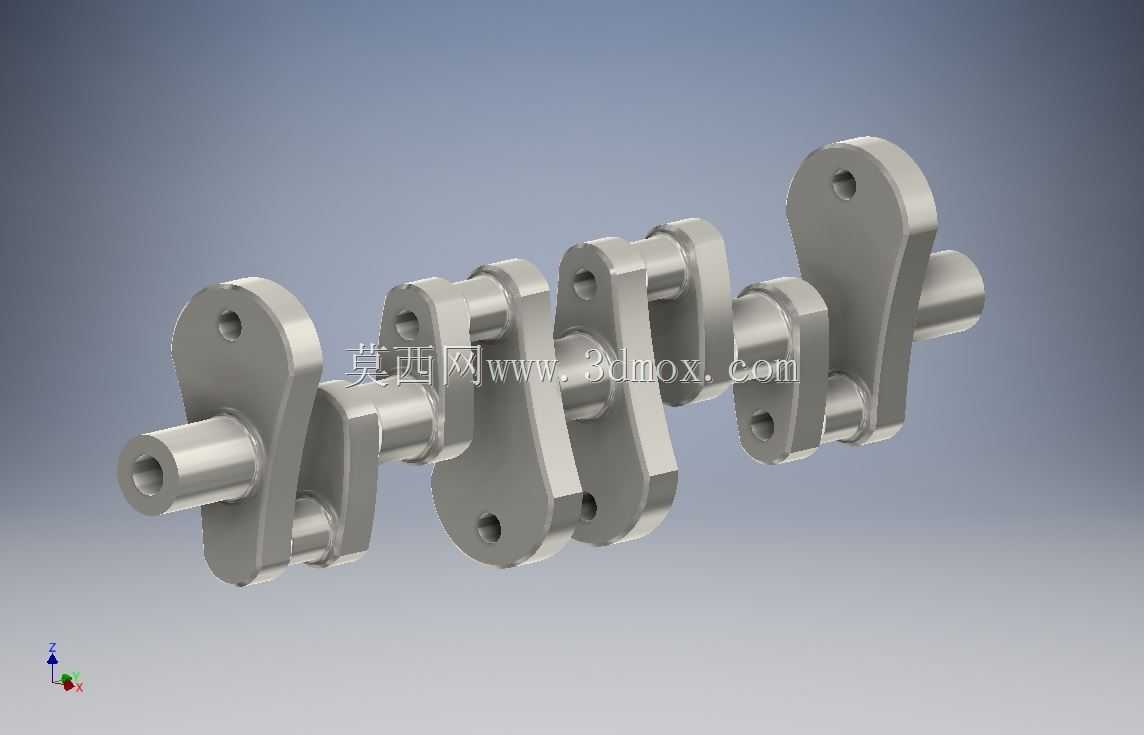

　　从功能特性层面来看，该曲轴采用全支撑式主轴颈布局，每两个曲柄销之间都设置有独立的主轴颈承载结构，相比非全支撑结构，运转过程中主轴颈的受力分布更均匀，曲轴整体的抗弯扭刚度更高，高转速工况下的挠曲变形量更小，能够有效降低轴瓦偏磨、曲轴疲劳断裂的故障概率。曲柄臂采用了优化后的异形截面设计，在保证曲柄销与主轴颈连接强度的前提下，去除了非受力区域的冗余材料，既降低了曲轴整体的转动惯量，减少动力输出过程中的惯量损耗，也平衡了各曲柄销位置的旋转质量，降低运转时的一阶、二阶振动幅值，提升动力总成运转的平顺性。曲轴两端分别设置有前端驱动轮安装位与后端飞轮连接法兰，前端轴颈预留了油封配合面、正时齿轮安装键槽以及皮带轮定位轴段，能够满足正时系统、冷却水泵、发电机等前端附件的驱动安装需求；后端法兰设置有均匀分布的螺栓孔与定位销孔，可与飞轮组件精准定位连接，保证动力输出的同轴度，法兰位置同样预留了后油封的配合轴段，避免机油泄漏。

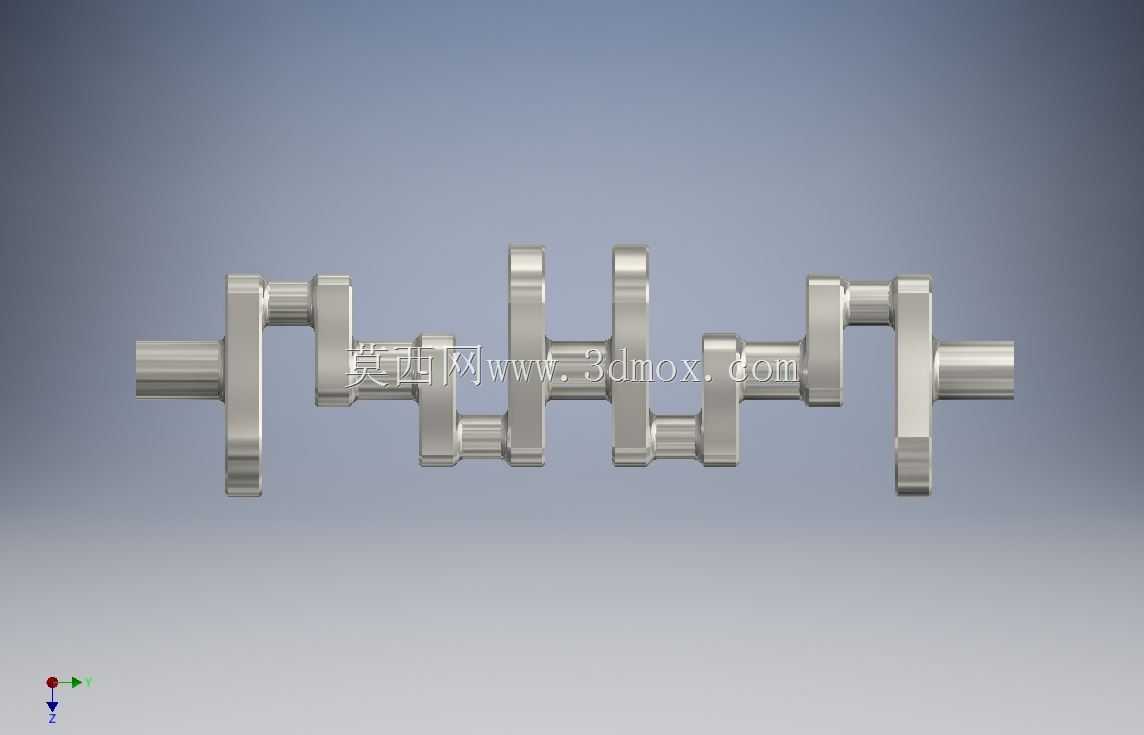

　　从设计思路层面展开，建模过程中首先确定了各缸的发火顺序对应的曲柄销相位角，四缸机型采用1-3-4-2的发火间隔排布，相邻工作缸的曲柄销相位差为180度，保证各缸做功间隔均匀，动力输出无明显顿挫。主轴颈与曲柄销的连接圆角采用了多段圆弧过渡的设计，避免直角连接带来的应力集中问题，圆角半径经过受力仿真优化，在不影响轴瓦有效配合宽度的前提下，尽可能增大过渡圆角半径，提升曲轴的疲劳强度，能够承受交变载荷下的长期运转需求。曲柄臂上的平衡块与曲柄臂为一体化结构，平衡块的质心位置经过动平衡计算，能够抵消曲柄销与连杆大头旋转产生的离心力，以及活塞连杆组往复运动产生的一阶往复惯性力，减少曲轴运转时对主轴承座的冲击载荷。油道设计采用斜向贯通式结构，从主轴颈表面的油孔斜向打通至对应曲柄销的表面，能够将主油道的压力机油直接输送到曲柄销与连杆轴瓦的配合面，保证高负荷工况下摩擦副的润滑可靠性，油孔口位置做了倒角沉孔处理，避免机油流动时的节流损失，同时防止油孔边缘的锐边刮伤轴瓦合金层。

　　关于外形尺寸与安装边界，该曲轴的总长度适配对应机型的缸体曲轴箱轴向空间，主轴颈直径按照对应排量的负荷要求设计，与缸体主轴承座孔的同轴度公差控制在0.02mm以内，各主轴颈的圆柱度公差不超过0.005mm，保证轴瓦配合间隙均匀。曲柄销的直径与宽度匹配对应连杆大头的安装尺寸，连杆轴颈与主轴颈的中心距即曲轴回转半径，决定了内燃机的活塞行程，该结构的回转半径适配对应排量的行程设计，活塞在上止点位置时不会与气门、燃烧室壁发生运动干涉。安装时需要注意，曲轴轴向定位采用中间主轴颈两侧的止推片结构，轴向间隙控制在0.1-0.2mm区间，既避免曲轴受热膨胀后卡滞，也防止轴向窜动量过大影响正时系统与离合器的正常工作。曲轴的动平衡精度需要达到G2.5级以上，残余不平衡量控制在允许范围内，避免高转速下产生异常振动。在实际装配场景中，该曲轴的各轴颈表面需要做精磨与表面强化处理，提升表面硬度与耐磨性，配合对应的轴瓦间隙调整，能够满足动力总成长期高负荷运转的可靠性要求。
