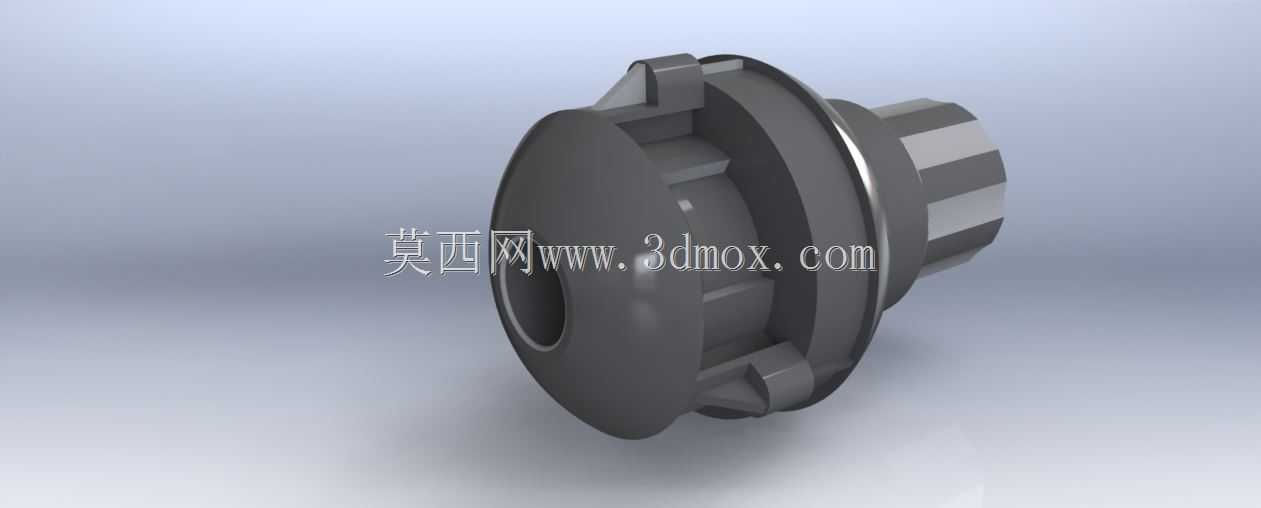

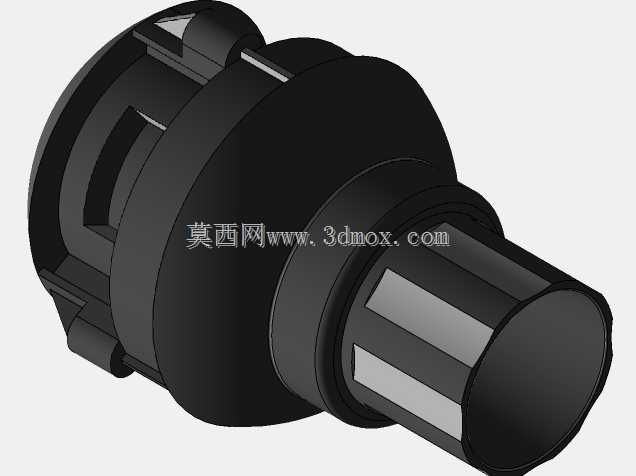

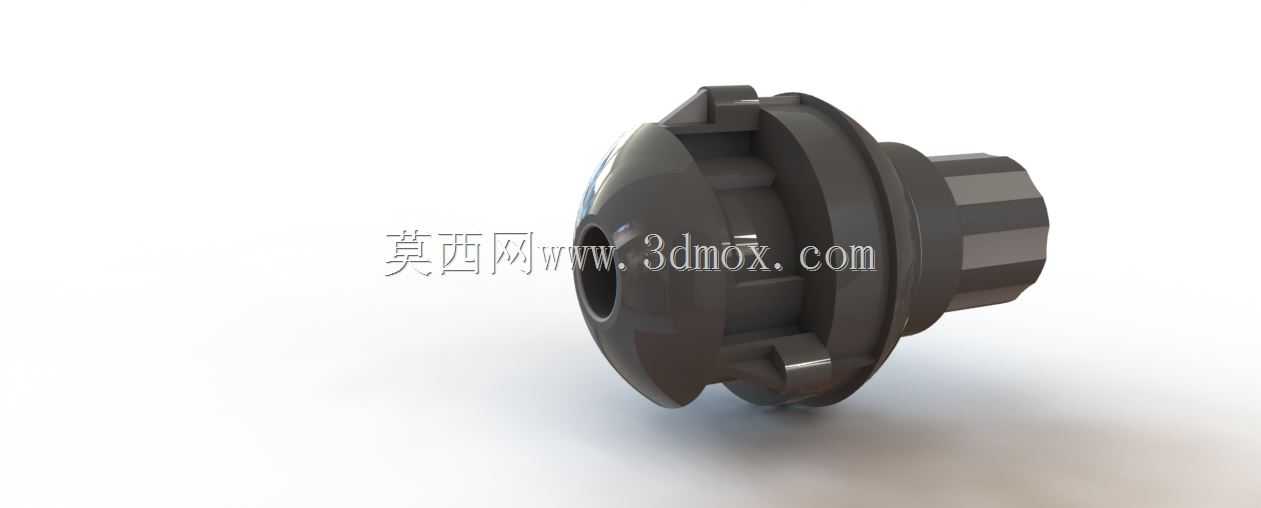

射流式旋转喷嘴结构三维设计

　　这类射流旋转喷嘴的应用场景覆盖极广，小到家用台面清洁设备、园艺喷淋装置，大到工业零部件清洗工位、农业小范围灌溉支路都能见到同结构产品的身影，核心作用是通过自身旋转动作将压力流体打散为均匀覆盖的射流束，相比固定喷嘴，同等供水压力下的有效覆盖范围能提升40%以上，同时避免固定射流长时间冲刷同一位置造成的基材损伤。从结构功能上拆解，该喷嘴分为三个核心功能段：最外侧的带卡扣安装基座、中部的旋转容腔、前端的射流导向段。安装基座上的三个对称凸耳是快装结构的核心，不需要额外螺纹紧固，对准安装位的卡槽推入后旋转15度即可完成锁止，这种设计在快拆需求高的家用清洁设备上尤为实用，用户不需要工具就能快速更换不同流量规格的喷嘴，

　　日常维护清理堵塞的杂质也十分方便。中部的旋转容腔是实现自转的核心结构，压力流体进入容腔后，会通过容腔内壁的偏心导流槽形成切向推力，不需要额外配置驱动电机或者叶轮，完全依靠流体自身的动压就能带动前端射流段以恒定转速旋转，转速会随入口流体压力自适应调整，压力越高转速越快，射流的覆盖密度也会同步提升，这种无额外驱动件的结构设计大幅降低了故障概率，整个转动副没有额外的轴承零件，依靠塑料件自身的配合面实现低摩擦转动，配合间隙控制在0.15mm到0.2mm之间，既不会因为间隙过大造成流体压力泄漏，也不会因为间隙过小出现卡滞，即使流体中携带少量细小沙粒杂质，也能随流体从间隙排出，不会出现磨损失效的问题。前端的射流导向段做了多棱面的防滑设计，

　　方便手动调整喷嘴的初始安装角度，导向段内部的流道做了渐缩处理，流体从容腔进入导向段时过流面积逐步缩小，能进一步提升出口射流的动压，保证射流在距离喷嘴出口300mm的位置仍然具备足够的冲刷力。从安装边界来看，该喷嘴的最大外圆直径为32mm，安装卡槽的配合直径为28mm，安装后突出安装基面的总长度为26mm，对安装空间的要求极低，不需要预留很大的操作空间，在排布密集的喷淋工位上也能实现紧凑安装，相邻喷嘴的中心距可以做到40mm不会出现结构干涉。建模过程中需要重点关注几个配合面的公差设定：快装凸耳的锁止面需要做1度的拔模斜度，既保证安装时的导向顺滑，也能避免工作过程中因为流体振动出现松脱；旋转配合面的表面粗糙度需要控制在Ra1.6以下，

　　降低转动过程中的摩擦阻力，减少长期使用后的磨损量；流道的所有转角位置都做了R2以上的圆角过渡，避免流体在转角位置形成涡流造成压力损失，同时也能减少流道内壁的应力集中，提升塑料件注塑成型时的良品率，避免尖角位置出现缺胶、应力开裂的问题。实际选型应用时，需要匹配对应的工作压力区间，该结构的最优工作压力在0.2MPa到0.6MPa之间，压力过低时无法形成足够的切向推力带动旋转段转动，会出现射流偏斜、覆盖不均的问题；压力过高时旋转转速过快，会导致射流雾化程度过高，反而降低冲刷清洁的效果。在材质选择上，家用场景多采用共聚PP材质，成本低且耐日常清洁剂的腐蚀；工业清洗场景则可以替换为POM或者PVDF材质，耐受更高的温度和化学腐蚀，适配不同的工作流体介质。整个结构没有复杂的异形曲面，所有特征都可以通过常规注塑模具实现，侧向抽芯的结构少，模具成本低，适合大批量量产，零件总数仅为3个，装配过程不需要额外紧固件，通过卡扣结构就能完成整体组装，装配效率高，量产时的单件成本可以控制在很低的水平。
