食品加工用螺旋速冻装置结构设计

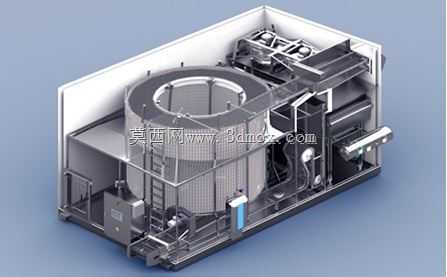

　　这套螺旋冷冻设备的三维结构，核心面向规模化食品加工场景的连续速冻工序，在调理食品、水产加工、烘焙预制菜生产线上，这类设备承担着将封装或成型后的食材在短时间内通过低温气流完成中心温度降至冻结点以下的核心工序，相比传统隧道式速冻设备，螺旋结构的布局能够在有限的厂房占地内实现更长的物料停留路径，大幅提升单位面积的产能输出，这也是当前大中型食品冷冻加工车间优先选用这类结构的核心原因。

　　从设备实际运行逻辑来看，物料通过入口端的水平输送段进入螺旋塔主体区域，整个螺旋输送网带依托中心转鼓的驱动实现匀速回转，网带层与层之间预留均匀的气流通道，配套的制冷机组输出的低温循环气流会穿过网带间隙与物料充分接触，完成热量交换后的气流回到蒸发器端重新降温，形成闭环的冷量循环。设备外侧的保温围护结构采用模块化夹芯板设计，所有拼接位置都做了密封止口结构，能够最大程度减少冷量外泄，降低制冷系统的运行负载，同时围护结构上预留的检修门与观察窗，能够方便日常运维人员进入设备内部检查网带运行状态、清理积霜，不需要整体拆解设备外壳。

　　在结构设计层面，这套模型完整还原了螺旋塔的受力支撑体系，中心转鼓采用分段式焊接结构，外部的网带导轨依托辐射状的支撑梁与外框架连接，能够承受满负载运行时网带与物料的总重量，同时避免长跨度导轨出现挠度变形导致网带跑偏。网带本身采用食品级不锈钢材质的编织结构，开孔率经过匹配计算，既能够保证气流顺利穿过物料层，又能避免小尺寸物料从网带缝隙掉落，网带的张紧机构设置在螺旋塔的出口端，采用配重式自动张紧结构，能够在网带因为低温冷缩或者长期运行出现拉伸时自动补偿张紧力，减少人工调整的频次，同时避免网带因为张紧力不足出现打滑、跳齿的故障。

　　设备的进出口位置设置了风幕结构，通过高速气流形成隔离层，阻断设备内外的空气对流，减少外界热湿空气进入设备内部造成蒸发器结霜过快的问题，同时进出口的输送段高度与车间上下游的生产线输送面做了标高匹配，能够直接对接前段的成型、摆盘设备与后段的包装、金检工序，不需要额外增加过渡输送机构。配套的制冷机组集成在设备的侧部舱室内，蒸发器采用大翅片间距设计，能够延长结霜后的除霜周期，配套的离心风机采用变频控制，可以根据不同物料的冻结工艺需求调整循环风量，在处理厚度大、冻结时间长的物料时降低网带运行速度、提升风量，处理薄型、易冻结物料时提高网带速度、降低风机转速，实现能耗与产能的灵活匹配。

　　从安装边界来看，这套设备整体采用撬装式集成设计，所有部件在出厂前完成预组装与管路连接，现场安装只需要完成设备就位、电源接入与制冷管路的对接，不需要在现场进行大量的焊接与组装作业，设备的底部预留了调节脚杯，能够适应车间地面的平整度误差，保证设备整体水平度偏差控制在允许范围内，避免因为设备倾斜导致网带运行时出现单侧受力磨损的问题。设备的顶部预留了排风与除霜排水接口，能够直接对接车间的排水管网与排风系统，除霜产生的融水通过带坡度的接水盘汇集到排水口排出，不会在设备内部积水造成结冰或者锈蚀问题。

　　在细节结构处理上，设备内部所有与物料或者低温气流接触的部件都采用圆弧过渡设计，不存在卫生死角，能够方便日常清洗作业的开展，符合食品加工设备的卫生设计规范，所有的电气元件都集中布置在独立的电气柜内，电气柜采用密封结构，避免设备内部的低温高湿环境导致电气元件出现结露短路的问题，线路的走线都采用密封线槽保护，避免低温环境下线路绝缘层加速老化。整个螺旋塔的转速与网带运行速度、制冷系统输出功率做了联动控制，能够根据设定的物料中心温度目标值自动匹配运行参数，不需要操作人员频繁手动调整，降低了设备操作的技术门槛，同时配套的温度传感器多点布置在螺旋塔的不同层位置，能够实时监测设备内部不同区域的温度偏差，及时调整风机的送风角度与风量，保证整个冻结区域的温度均匀性控制在±2℃以内，避免出现同批次物料冻结程度不一致的问题。
