木材加工用卧式横切设备结构设计

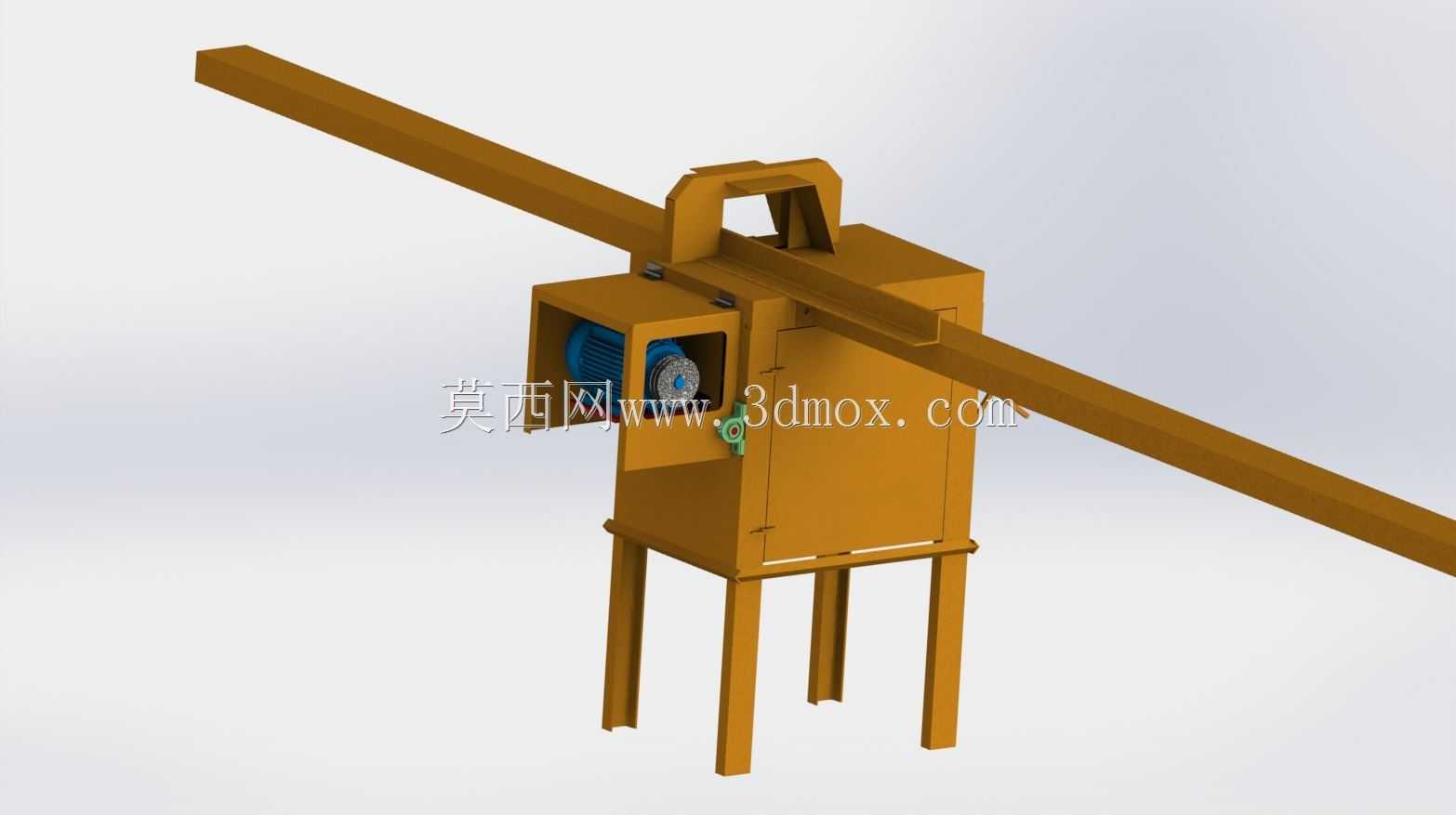

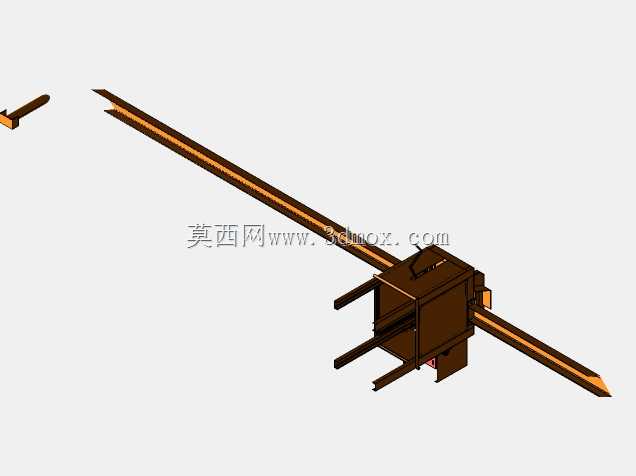

　　在实木备料、集成材生产、建筑木方加工的车间场景里，长料定长横切是流转频次极高的工序，这款横切设备的结构设计完全围绕这类场景的实际作业需求展开，没有冗余的花哨结构，所有部件的选型和布局都指向稳定裁切、低维护成本的核心目标。设备采用立式机架搭配贯穿式进料通道的布局，长条形型材可从机架中部的通道水平穿过，不需要额外配置复杂的进料托举机构，适配车间里常见的6米以内长条木料的输送节奏，工人只需要将木料推送至定长位置，即可触发裁切动作，单人即可完成操作，适配中小规模木材加工车间的人员配置现状。机架采用方管焊接的四腿支撑结构，支腿底部预留了安装孔位，可直接通过膨胀螺栓固定在水泥地面上，安装时不需要做特殊的混凝土地基，

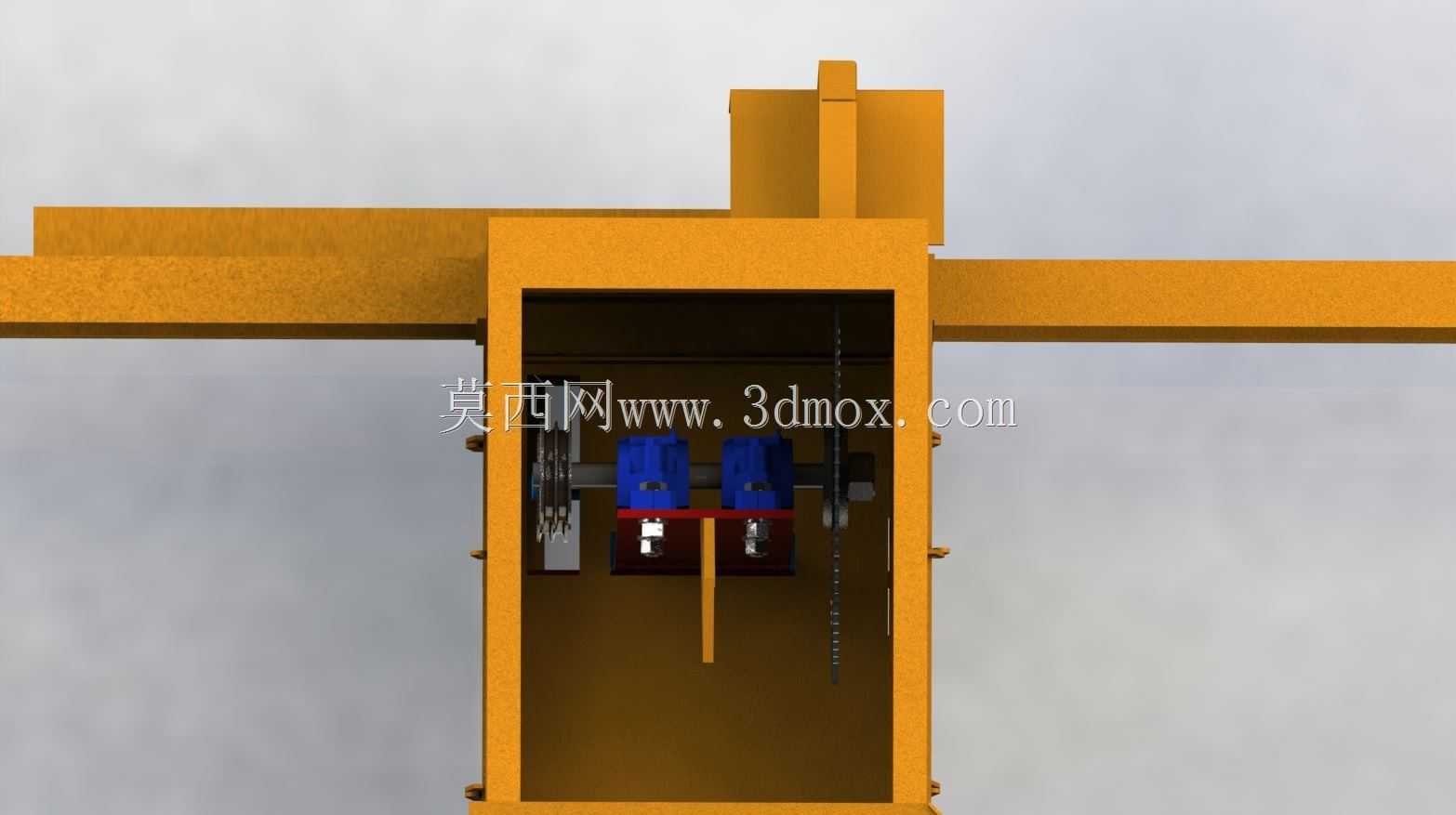

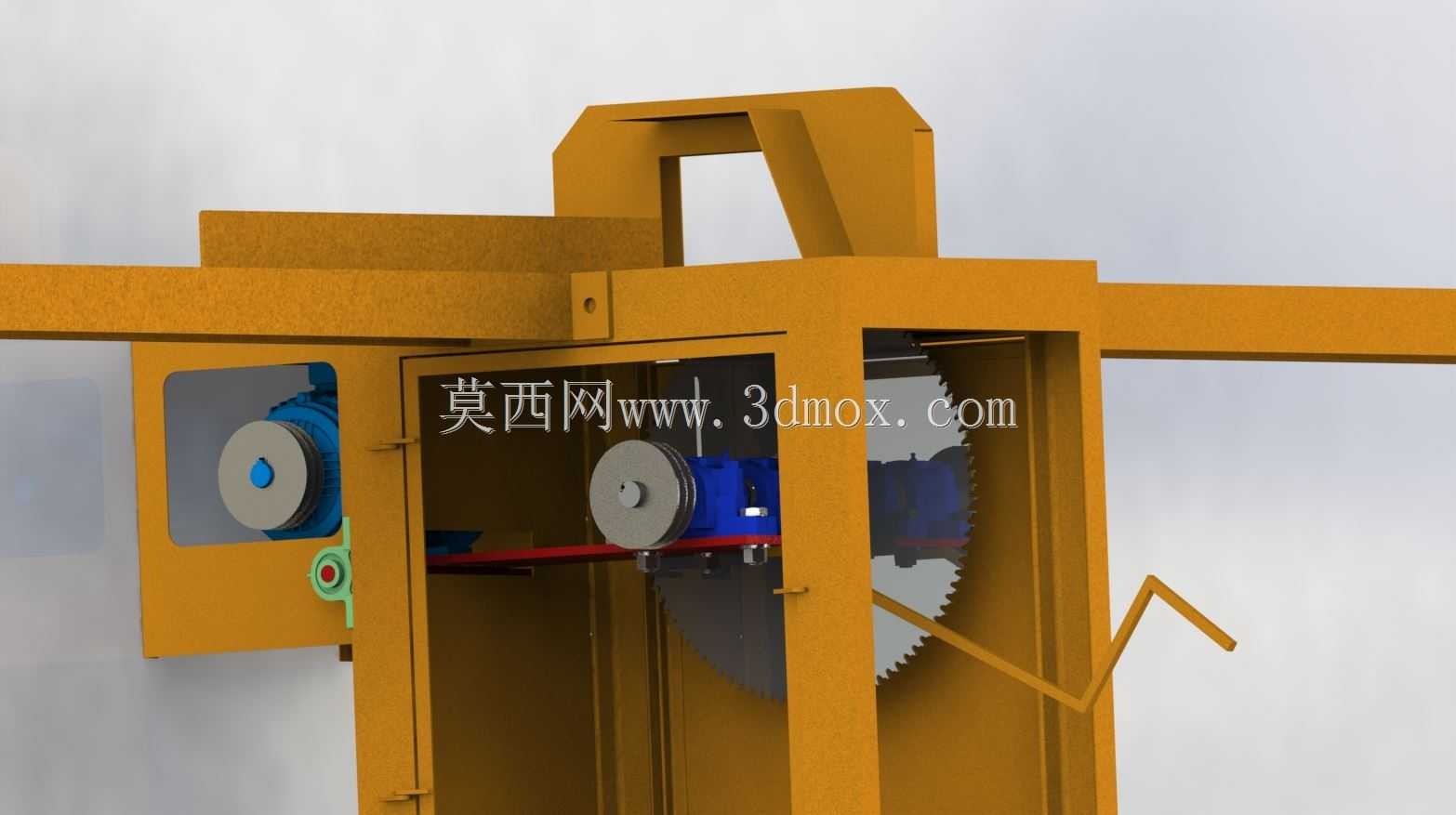

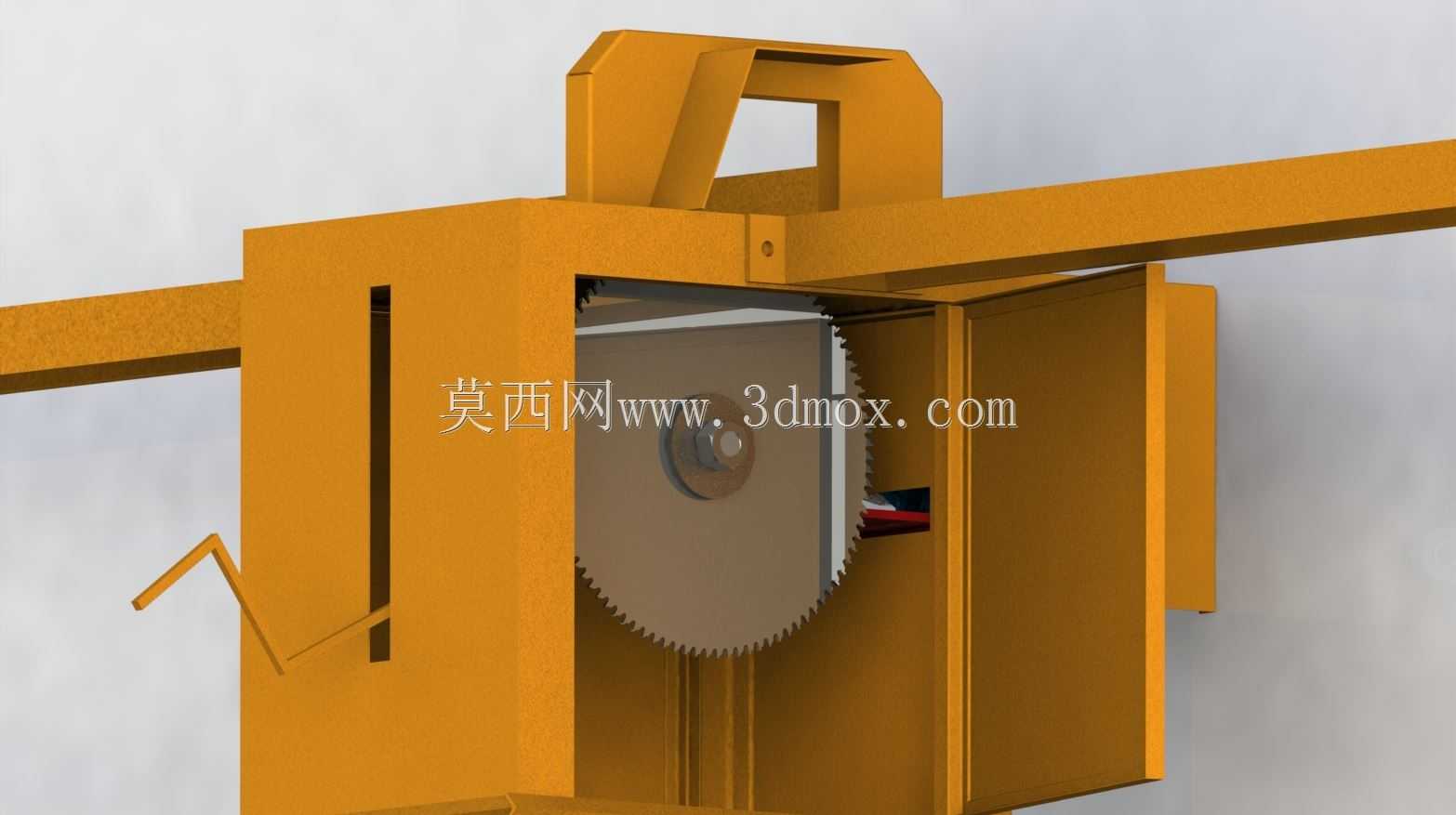

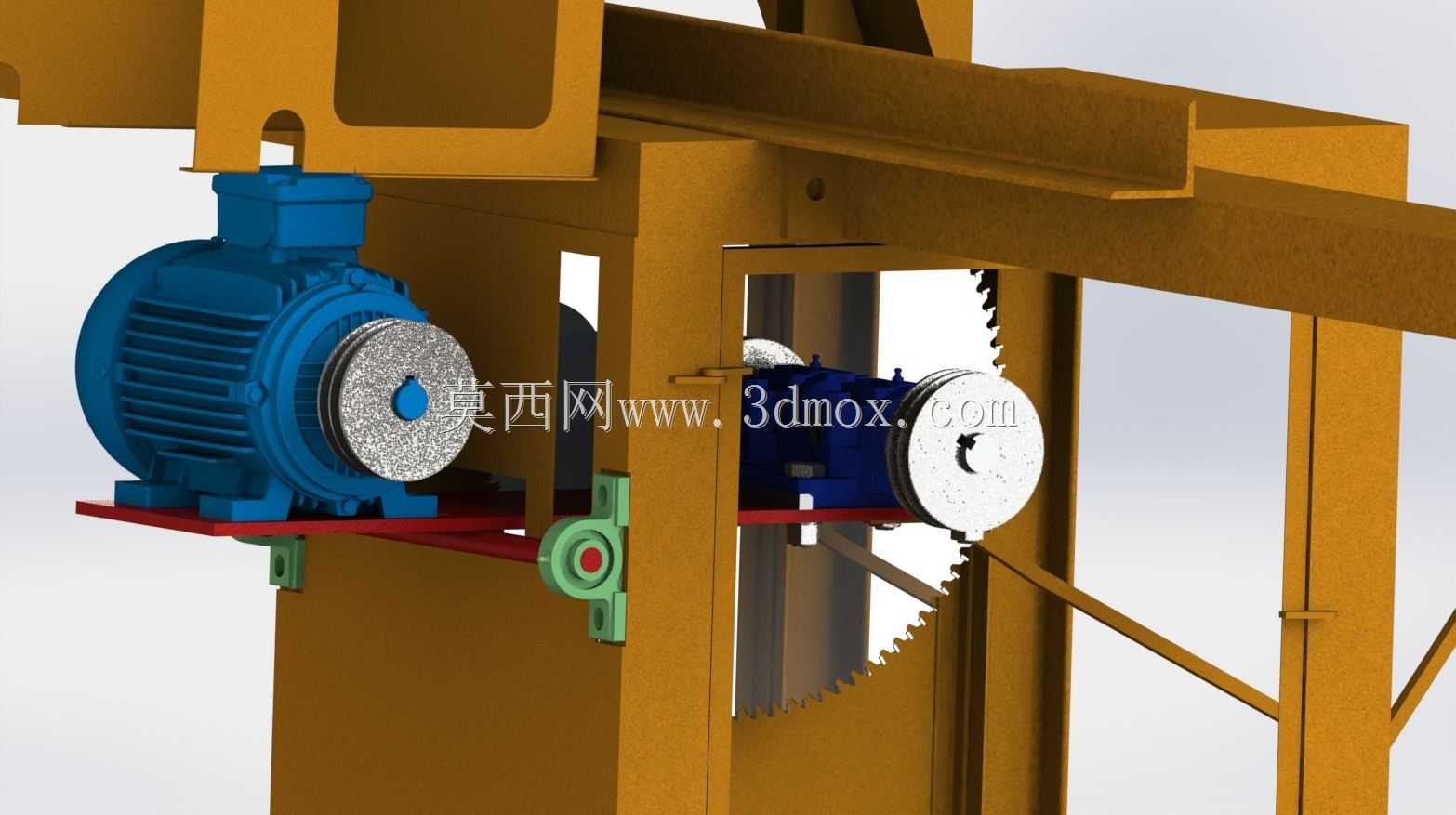

　　只要地面平整度误差在5mm以内即可完成调平固定，整体设备的占地宽度在1.2米左右，长度方向顺着进料方向延伸，加上前后的辅助托料架总长度不超过4米，不会占用过多的车间通道空间，适合在现有生产线的空隙位置加装布置。设备的动力单元布置在机架侧方的密封舱内，采用侧装式布局，既可以避免裁切产生的木屑直接落到电机外壳上堆积影响散热，也方便后期检修时直接打开侧舱门完成轴承更换、皮带张紧等维护操作，传动部分的轴承选型完全适配木材加工车间多粉尘的工况，密封结构可以阻挡细木屑进入轴承滚道，延长易损件的更换周期。裁切执行机构隐藏在机架中部的腔体内，进料通道上预留了裁切刀的下落缝隙，刀架的运动轨迹做了垂直导向设计，裁切时刀片垂直作用于木料表面，

　　不会出现斜切、崩边的问题，更换不同齿形的刀片后，也可以适配竹材、轻型铝型材、塑料型材的定长横切作业，拓展设备的使用场景。设计时特意将操作手柄布置在机架侧方的顺手位置，操作高度距离地面1.1米，符合成年工人站立操作的人机工程学尺寸，不需要弯腰或者抬手即可完成操作，降低长时间作业的疲劳感。设备顶部设置了吊装吊耳，车间内用普通的1吨行车即可完成整体吊装移位，不需要拆解部件，转场安装的效率很高。整个设备的结构没有采用复杂的电控逻辑，纯机械传动配合简单的触发结构，故障率远低于数控类裁切设备，对车间操作人员的技能要求很低，普通工人经过10分钟的培训即可独立操作，也不需要配备专门的电控维护人员，非常适合县域级小型木材加工厂、家具作坊的生产需求。

　　裁切腔的下方预留了木屑落料口，可直接对接车间的集中除尘管道，也可以在下方放置集料箱收集裁切产生的木屑，保持作业区域的整洁，避免木屑堆积带来的消防安全隐患。进料通道的内侧做了光滑的耐磨衬板，木料推送时的阻力很小，不会刮伤木料的表面，衬板磨损后可以单独拆卸更换，不需要整体更换机架主体，降低后期的使用成本。
