桌面式全息手势交互展示装置结构设计

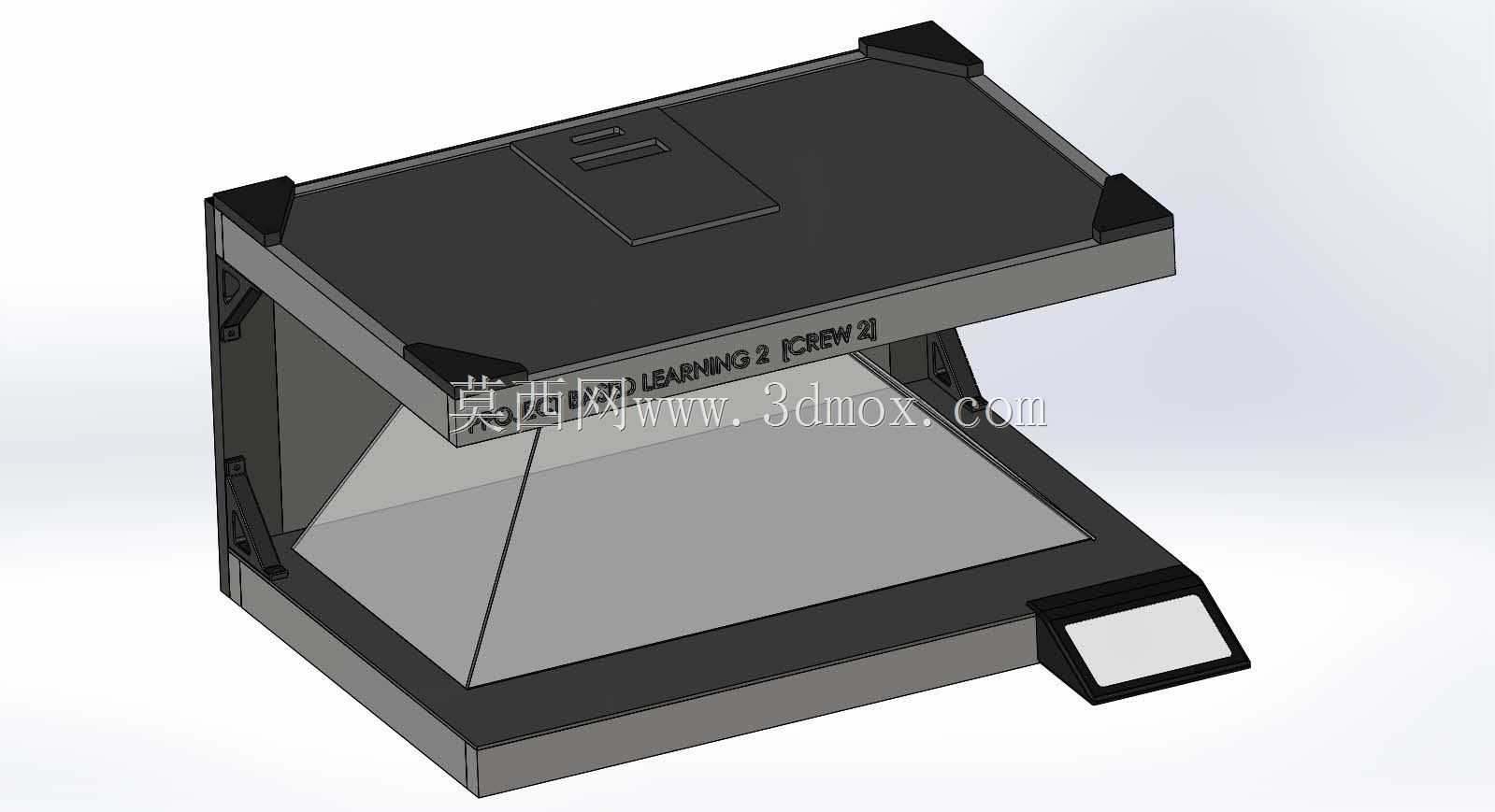

　　这款桌面式全息手势交互展示装置，主要面向线下零售门店产品展示、科技馆科普互动展项、企业展厅新品演示、教学实训场景的三维内容交互需求设计，区别于传统平面触控展示设备，它依托分光成像结构实现空中悬浮的三维成像效果，使用者无需接触设备屏幕，仅通过手部手势动作就能完成对展示三维内容的旋转、缩放、拆解、功能演示等操作，避免了公共场景下多人接触屏幕带来的卫生问题，同时悬浮成像的视觉冲击力远强于普通平面显示设备，能快速抓住观看者的注意力。从结构设计逻辑来看，设备整体采用上下分层的框架式结构，底部为设备承载基座，集成了成像反射膜安装位、内置运算模块安装腔、手势采集模块的倾斜安装位，基座前端的倾斜小面板为状态提示区域，

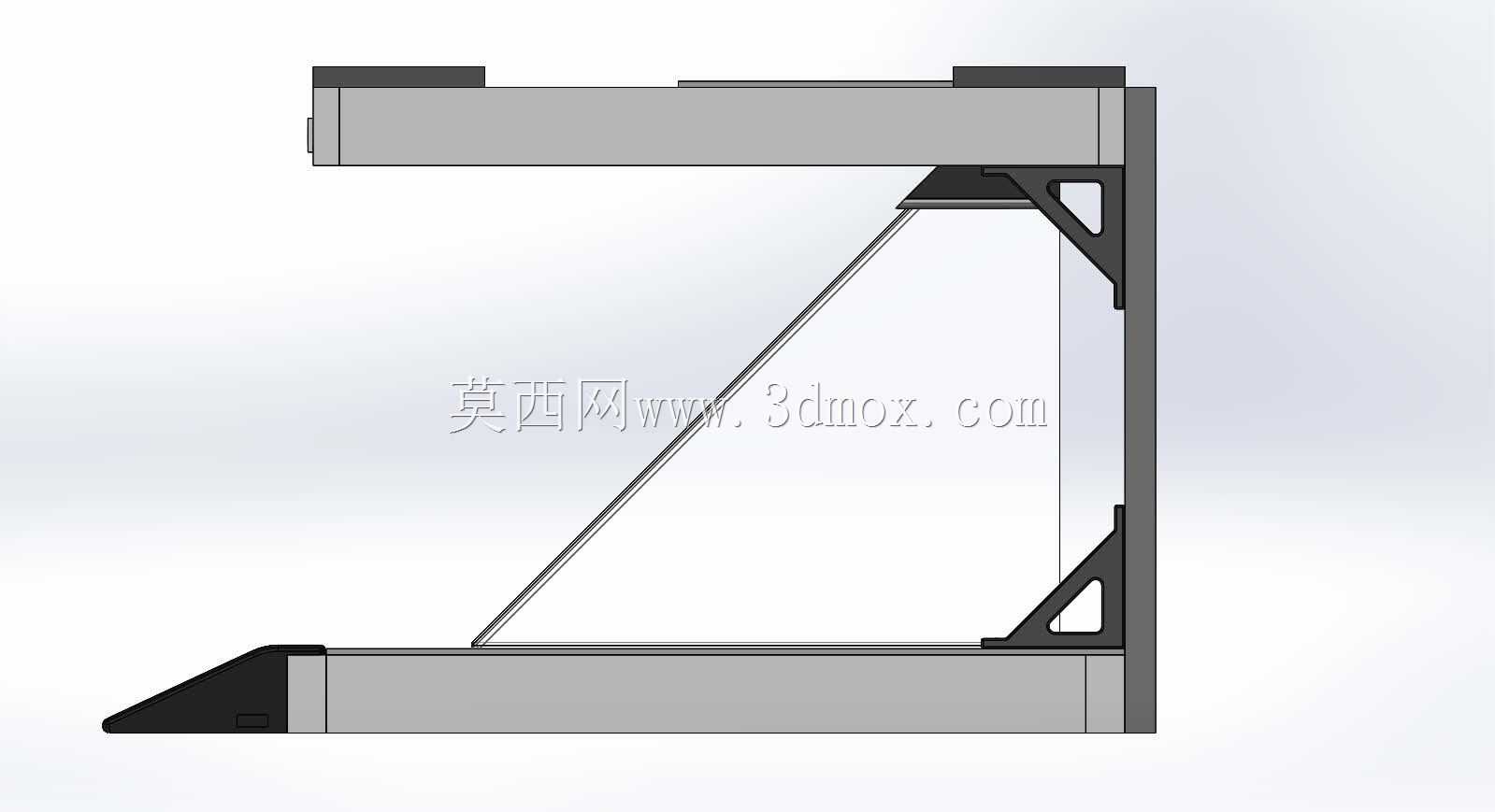

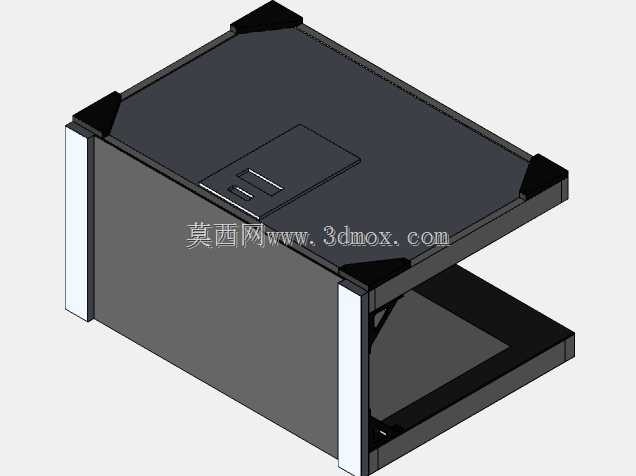

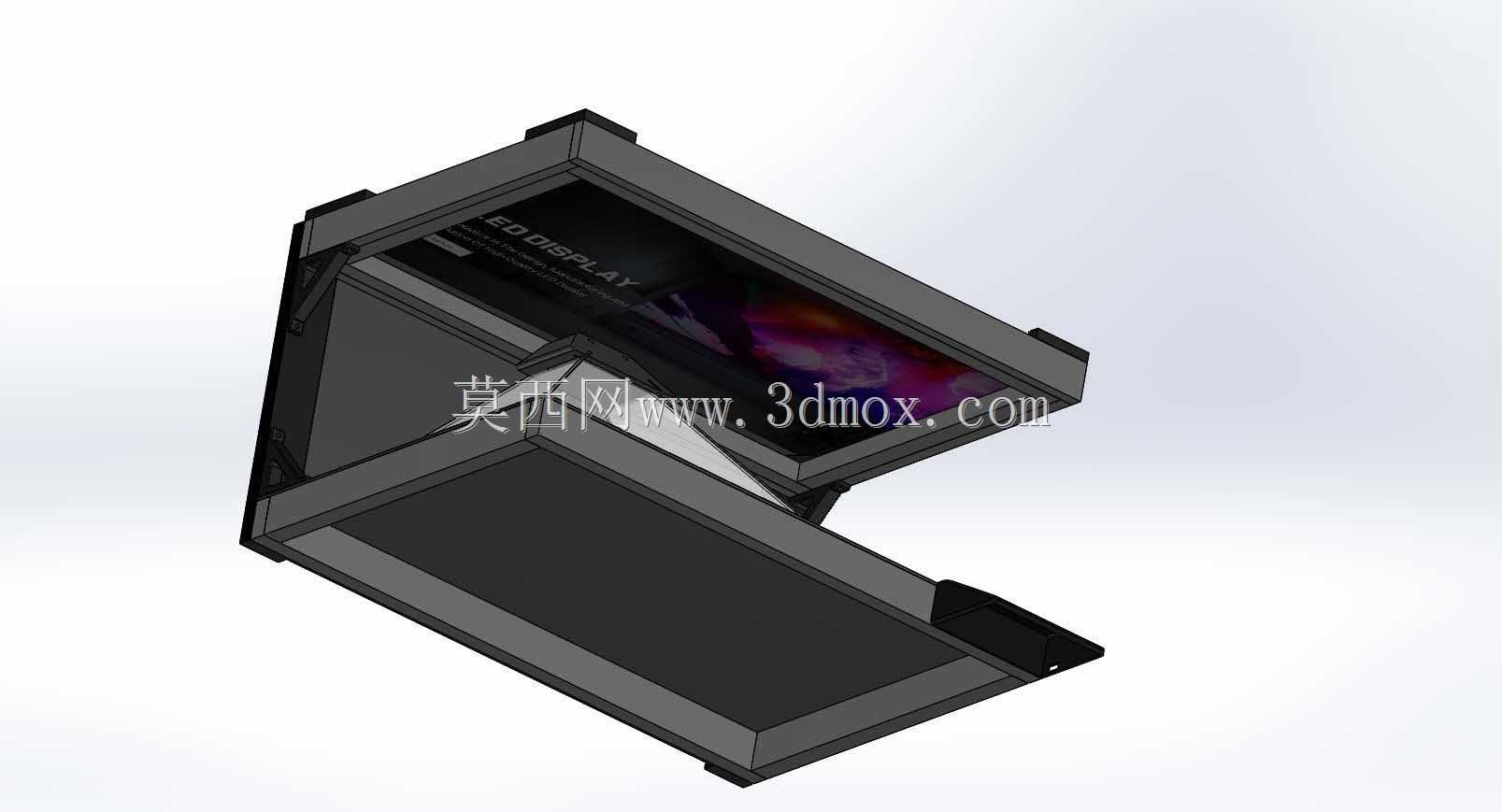

　　可集成小型状态指示灯或辅助操作按键，方便使用者快速确认设备运行状态。中部为倒金字塔形的分光成像腔体，四周边框做了遮光处理，避免环境杂光进入成像区域干扰悬浮成像效果，分光膜采用张紧式安装结构，边框预留了膜片张紧调节的微调螺丝位，装配时可通过微调螺丝调整膜片张紧度，避免膜片褶皱导致成像变形，同时腔体四周的框架做了加强筋设计，在控制整体壁厚降低重量的前提下，保证框架不会因长期放置出现形变，保障成像光路的位置精度。顶部为显示模块安装层，顶面预留了显示屏安装槽、散热通风孔以及设备提手凹槽，方便设备的搬运移位，顶部四个角做了防撞包角的安装位，采用软质包角材质，避免搬运或日常使用中边角磕碰造成结构损坏，也能防止尖锐边角划伤使用者。

　　设备的安装边界适配常规标准桌面的承载要求，整体重心落在基座中心区域，放置在水平桌面时无需额外固定结构即可保证稳定性，底部预留了防滑橡胶垫的安装槽，既可以增大与桌面的摩擦力避免设备滑移，也能垫起设备底部留出通风间隙，保障内置运算模块的散热效果。手势采集模块安装在基座前端的倾斜面上，采集角度对准成像区域前方的手势操作区间，安装位预留了角度微调结构，可根据实际使用场景的操作高度调整采集模块的俯仰角度，保证不同身高的使用者站在设备前操作时，手势都能被准确识别，不会出现识别盲区。设备的走线全部隐藏在框架内部的走线槽内，外部无裸露线材，既提升了设备外观的整洁度，也避免线材外露被拉扯导致的接口松动、线路损坏问题。在结构细节处理上，

　　所有与人手可能接触的边框位置都做了圆角倒钝处理，没有尖锐的棱角，设备的装配全部采用隐藏式螺丝固定，外观面无外露的螺丝孔，提升整体外观的一致性。成像腔体的内部做了哑光黑的表面处理，最大限度减少内部光线反射对成像效果的干扰，顶部显示层的下方做了密封遮光结构，避免显示模块的光线从缝隙漏出影响悬浮成像的对比度。设备的整体尺寸适配单人操作的交互距离，使用者站在设备正前方0.4到0.8米的区间内，既可以清晰看到完整的悬浮成像内容，手部动作也能完全处于手势采集模块的识别范围内，不需要刻意调整站位就能完成自然的交互操作。针对日常维护需求，顶部显示层采用快拆式固定结构，松开侧面的两颗固定手拧螺丝即可掀开顶部层，方便对内部的分光膜、显示模块进行清洁或更换，基座侧面预留了检修盖板，拆开盖板即可对内部的运算模块、接线端子进行维护，不需要完全拆解设备整体，降低后期维护的操作难度。
