工业机器人末端夹持臂结构设计

项目分类:工业机器人 发布时间:2021-11-04 ID:359256
  • 工业机器人末端夹持臂结构设计
  • 工业机器人末端夹持臂结构设计

  在汽车零部件焊装、3C电子精密装配、仓储物流拆码垛这类需要重复执行工件抓取移位的工位上,夹持臂作为连接机器人腕部与末端执行器的核心传力构件,其结构合理性直接决定整套抓取系统的负载上限、运行稳定性与定位精度。不同于标准快换法兰这类通用连接件,这款夹持臂是针对大负载、长悬臂作业场景定制的传力结构,主要承担末端夹爪、被抓取工件的全部静载荷,同时抵消机器人启停、急停、轨迹换向过程中产生的交变惯性力矩,避免连接部位出现应力集中导致的疲劳变形,保障长时间循环作业下的位置重复精度。从结构布局来看,该构件采用变截面长悬臂构型,靠近机器人腕部连接端的截面厚度更大,向末端夹爪安装侧逐步收窄,

  这种设计是基于悬臂梁受力的弯矩分布规律做的优化——固定端承受的弯矩最大,通过增加局部截面厚度提升抗弯截面模量,末端弯矩较小的区域做减薄、镂空处理,在不削弱整体结构强度的前提下尽可能降低构件自身重量,减少机械臂腕部的额外负载,提升机器人的有效负载利用率。构件两端分别设置了同轴度要求较高的安装孔位,腕部连接端的孔位用于和机器人末端法兰做定位锁紧,孔位周边设计了贴合法兰端面的平整安装面,保证连接后无偏角、无松动,避免安装误差带来的附加力矩;末端夹爪安装端的孔位用于固定气动或电动夹爪基座,安装面预留了足够的螺栓排布空间,可适配不同规格的标准夹爪安装接口,无需额外做转接板加工,降低现场安装调试的适配成本。

  臂身主体排布的多组镂空孔并非仅为减重设计,这些孔位沿构件的中性层对称分布,一方面可减少实体材料堆积,在热处理或加工过程中降低内应力残留导致的变形量,另一方面也可作为夹爪气路管线、传感器线缆的穿设通道,避免管线外露在臂身外侧,防止机器人高速运行时管线与周边工装、工件发生剐蹭拉扯,提升管线布置的整洁度与使用寿命。从安装边界来看,该夹持臂的腕部连接端安装面尺寸匹配主流六轴工业机器人的末端法兰规格,安装孔的孔距、孔径符合通用接口标准,可直接替换同负载等级机器人的原有夹持连接件,无需对机器人腕部结构做二次改造;末端安装面的孔位排布兼容常用的平行夹爪、旋转夹爪的安装尺寸,可根据不同的工件抓取需求快速更换末端执行器,

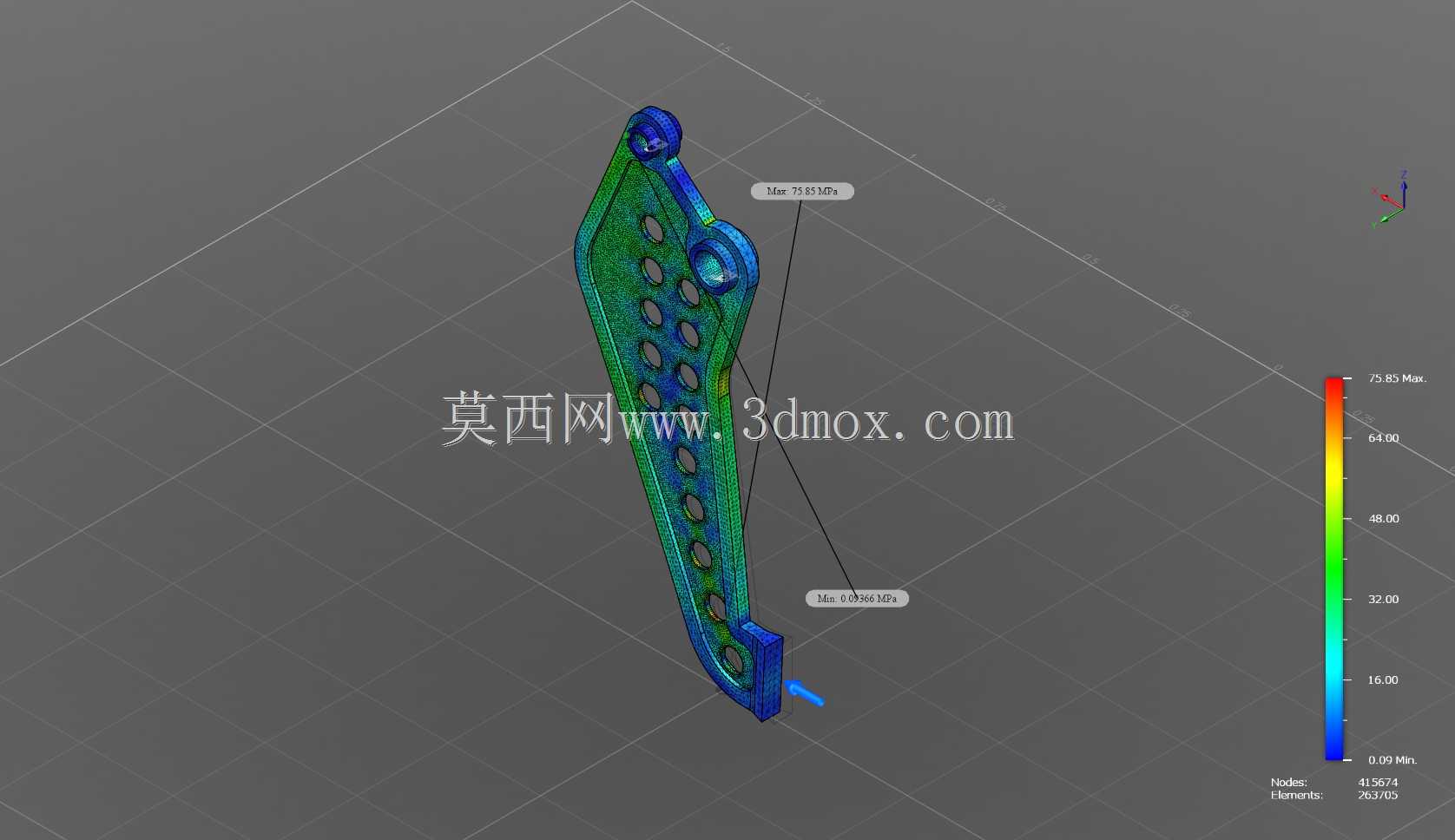

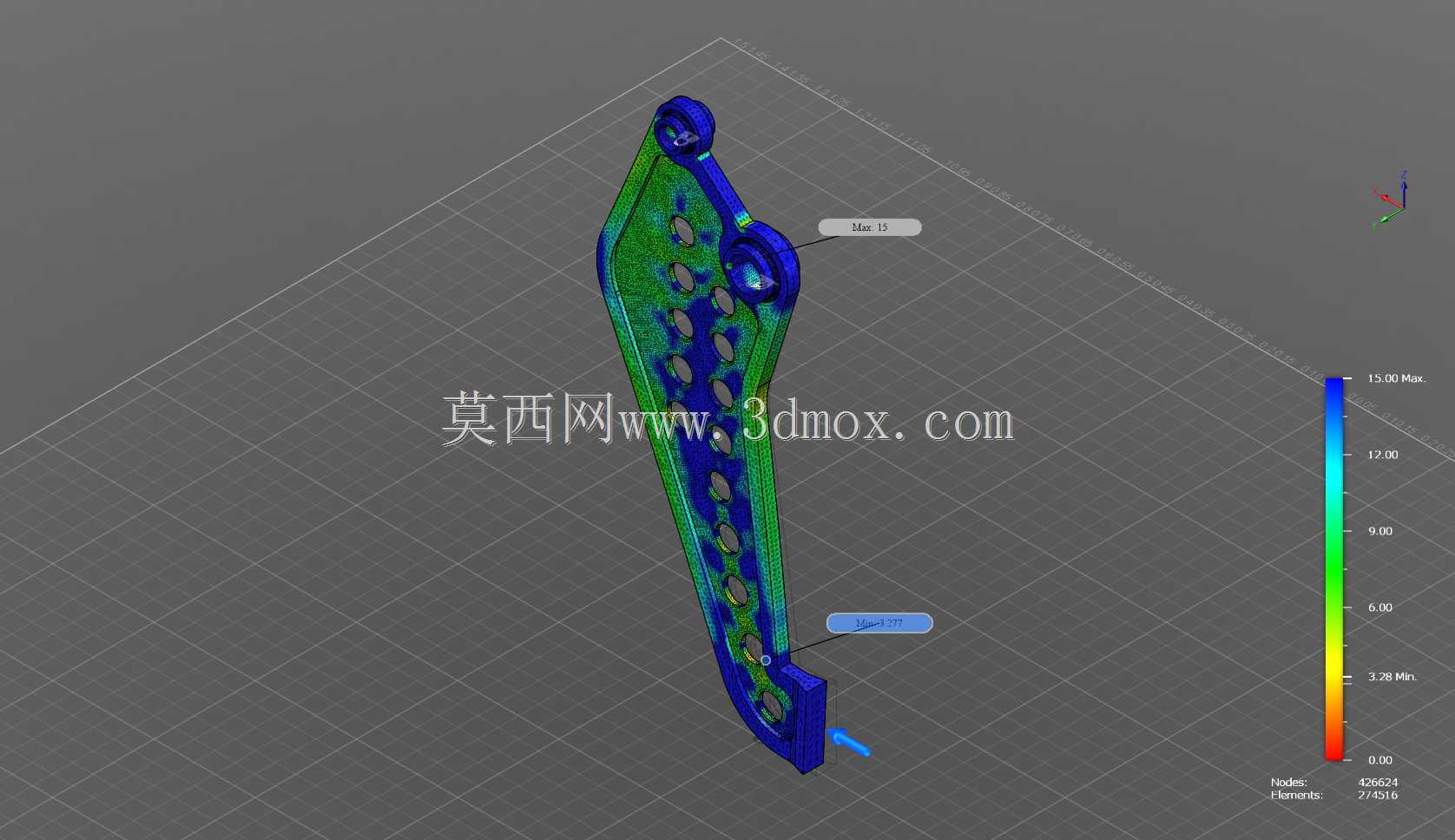

  适配多品种小批量的柔性生产场景。在受力性能设计上,整个构件的应力分布经过仿真验证,高应力区域集中在两端安装孔的周边与臂身变截面过渡位置,这些区域均做了圆弧过渡处理,避免直角结构带来的应力集中问题,保证在额定负载下,构件的变形量控制在夹爪定位允许的误差范围内,不会因为臂身挠曲变形导致夹爪抓取位置偏移,出现工件夹偏、掉落的问题。实际应用中,这类夹持臂常配套在负载50kg级的六轴工业机器人上,用于搬运金属结构件、注塑壳体、包装箱等不同类型的工件,在焊装工位可配套焊枪夹持模块完成工件的精准移位焊接,在装配工位可配套真空吸盘或夹爪完成零部件的精准对位装配,在物流分拣工位可配套自适应夹爪完成不同尺寸箱体的抓取码垛,其结构强度与安装适配性可覆盖多数常规工业抓取场景的使用需求。设计过程中需要重点关注两端安装孔的位置精度与端面垂直度,若孔位同轴度偏差过大,会导致夹爪安装后出现偏角,抓取工件时受力不均,长期运行会加剧臂身连接部位的磨损;同时臂身的表面处理需要做硬质氧化或喷塑处理,提升构件的防锈、耐磨性能,适应车间内焊渣飞溅、切削液喷淋、粉尘附着等复杂作业环境,延长构件的实际使用寿命。
